MIDAS GTS NX

คุณสมบัติหลัก

ค้นพบคุณสมบัติหลักของ MIDAS GTS NX สำรวจเนื้อหาและวิดีโอสาธิตผลิตภัณฑ์

การสร้างแบบจำลองอย่างง่าย การจำลองที่แม่นยำ

การสร้างแบบจำลองที่ง่ายและการจำลองที่แม่นยำ CAD - ฟังก์ชันการสร้างแบบจำลองเรขาคณิตอเนกประสงค์
GTS NX มอบความสามารถในการสร้างโมเดลเรขาคณิต 2D และ 3D ที่ใช้ CAD ช่วยให้สามารถสร้างรูปทรงพื้นฐานโดยใช้จุดและเส้น เช่นเดียวกับการออกแบบรูปแบบที่ซับซ้อน เช่น ส่วนโค้ง วงกลม รูปหลายเหลี่ยม และเกลียว ฟังก์ชันการสร้างแบบจำลองพื้นผิวและของแข็งช่วยให้ใช้งานรูปร่าง 3D เช่น ทรงกระบอก กรวย และกล่องได้อย่างง่ายดาย และสามารถเพิ่มองค์ประกอบการออกแบบโดยละเอียด เช่น ฟิลเล็ตและการลบมุมได้ การดำเนินการบูลีนทำให้เกิดการรวม ความแตกต่าง และจุดตัดกันของรูปร่างหลายรูป ในขณะที่ฟังก์ชันการแยกและการแยกสามารถแบ่งหรือแก้ไขรูปทรงเรขาคณิตได้

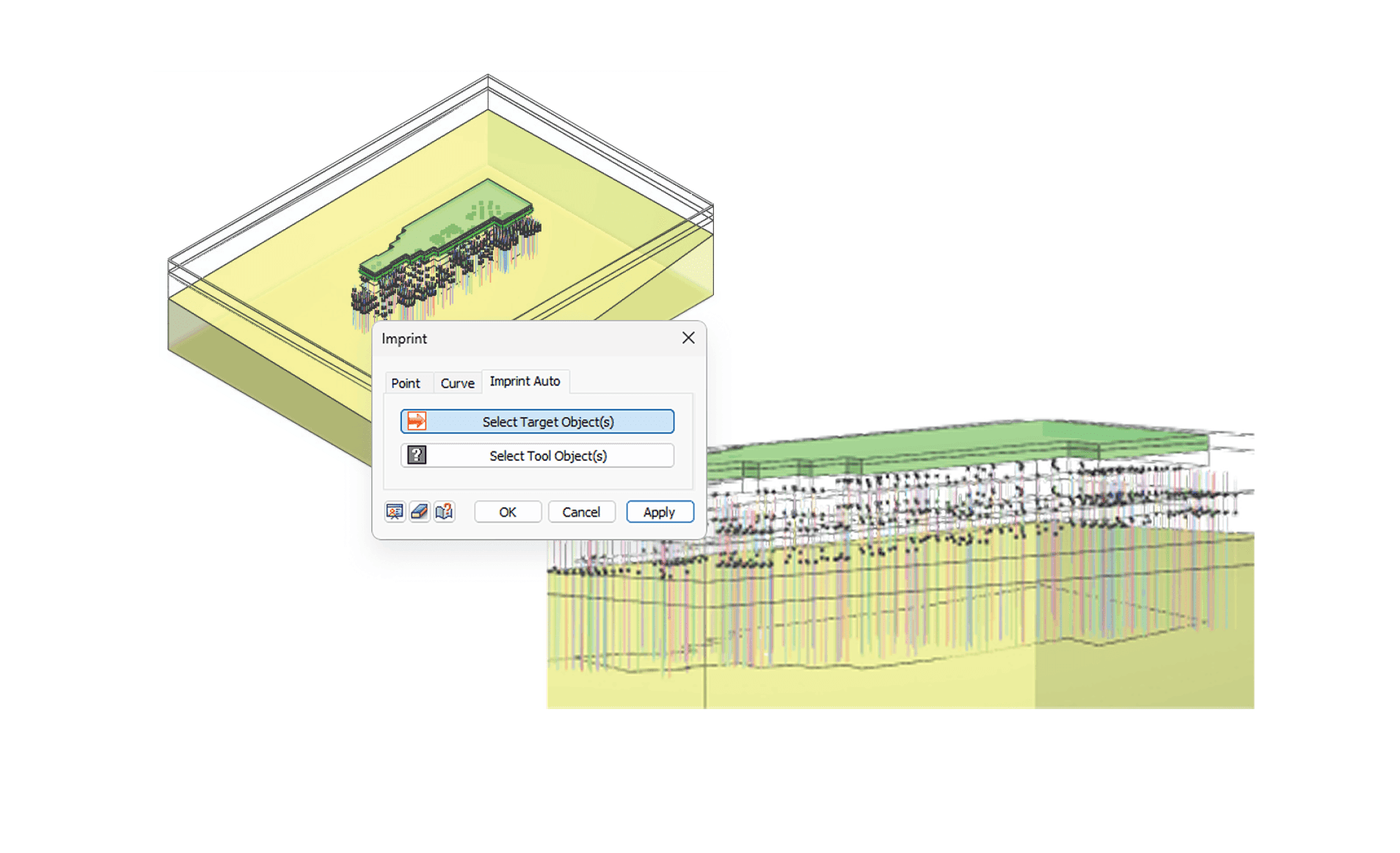

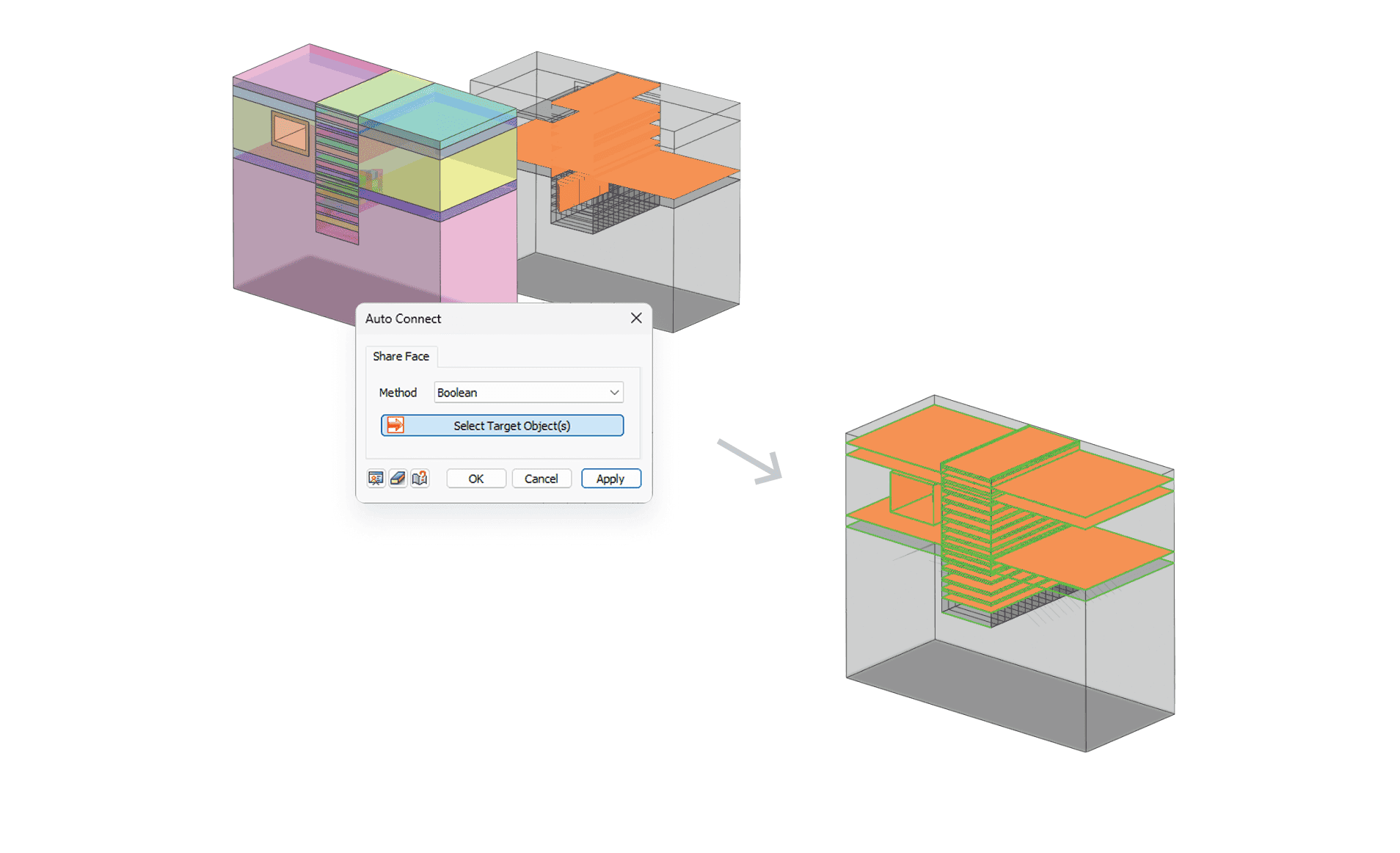

การดำเนินการทางเรขาคณิตอัตโนมัติ
GTS NX นำเสนอการดำเนินการทางเรขาคณิตแบบอัตโนมัติเพื่อปรับปรุงงานการสร้างแบบจำลอง 3D ที่ซับซ้อน คุณสมบัติการเชื่อมต่ออัตโนมัติจะสร้างใบหน้าที่ใช้ร่วมกันที่จำเป็นสำหรับรุ่น 3D โดยอัตโนมัติ และคุณสมบัติการสร้างอัตโนมัติของสำนักพิมพ์ช่วยลดความยุ่งยากในการสร้างเส้นและโหนดที่ใช้ร่วมกันผ่านโซลิด โดยสามารถตรวจจับและลบหรือแก้ไขปัญหาทั่วไป เช่น พื้นผิวขนาดเล็กและเส้นขนาดเล็กได้โดยอัตโนมัติ และยังมีฟังก์ชันสำหรับการตรวจจับข้อผิดพลาดอัตโนมัติและการตรวจสอบรูปทรงเรขาคณิตที่ซ้ำกัน ซึ่งจัดการข้อผิดพลาดต่างๆ ที่อาจเกิดขึ้นระหว่างกระบวนการสร้างแบบจำลองได้อย่างมีประสิทธิภาพ
ปรับตาข่ายคุณภาพสูงให้เหมาะสม
GTS NX มอบฟังก์ชัน meshing คุณภาพสูงที่ได้รับการปรับให้เหมาะสม ทำให้มั่นใจได้ถึงประสิทธิภาพและความแม่นยำสูงในวิศวกรรมธรณีเทคนิค คุณสมบัติ Auto Meshing จะสร้างตาข่ายโดยอัตโนมัติ โดยใช้องค์ประกอบหกเหลี่ยมเป็นหลักเพื่อให้ได้ผลลัพธ์ที่เชื่อถือได้ ปฏิสัมพันธ์ระหว่างตาข่ายโครงสร้างและธรณีเทคนิคได้รับการจำลองอย่างแม่นยำผ่านโหนดที่ใช้ร่วมกัน ผู้ใช้สามารถปรับความหนาแน่นของตาข่ายได้ตามต้องการเพื่อรักษาความแม่นยำในการวิเคราะห์ ในขณะเดียวกันก็ลดต้นทุนและเวลาในการคำนวณ
ห้องสมุดองค์ประกอบที่ครอบคลุมสำหรับการวิเคราะห์ธรณีเทคนิคและโครงสร้าง
GTS NX มีไลบรารีองค์ประกอบที่กว้างขวางสำหรับการจำลองพฤติกรรมทางธรณีเทคนิคและโครงสร้างต่างๆ องค์ประกอบทางธรณีเทคนิคประกอบด้วยองค์ประกอบที่เป็นของแข็ง องค์ประกอบความเครียดระนาบ และองค์ประกอบแกนสมมาตร ในขณะที่องค์ประกอบโครงสร้างประกอบด้วยองค์ประกอบโครงถัก องค์ประกอบโครงถักแบบฝัง องค์ประกอบคาน องค์ประกอบความเค้นระนาบ และองค์ประกอบเปลือก องค์ประกอบพิเศษ เช่น องค์ประกอบอินเทอร์เฟซ องค์ประกอบกองและปลายขน องค์ประกอบ geogrid ( 1D/2D ) องค์ประกอบเปลือกการวัด องค์ประกอบสปริงชี้/สปริงพื้นที่ องค์ประกอบสปริงเมทริกซ์ องค์ประกอบลิงค์ยืดหยุ่น และองค์ประกอบลิงค์บังคับ/การแก้ไขก็มีให้เช่นกัน ห้องสมุดที่กว้างขวางนี้สนับสนุนการวิเคราะห์และการจำลองพฤติกรรมทางธรณีเทคนิคและโครงสร้างที่ซับซ้อนได้อย่างแม่นยำ

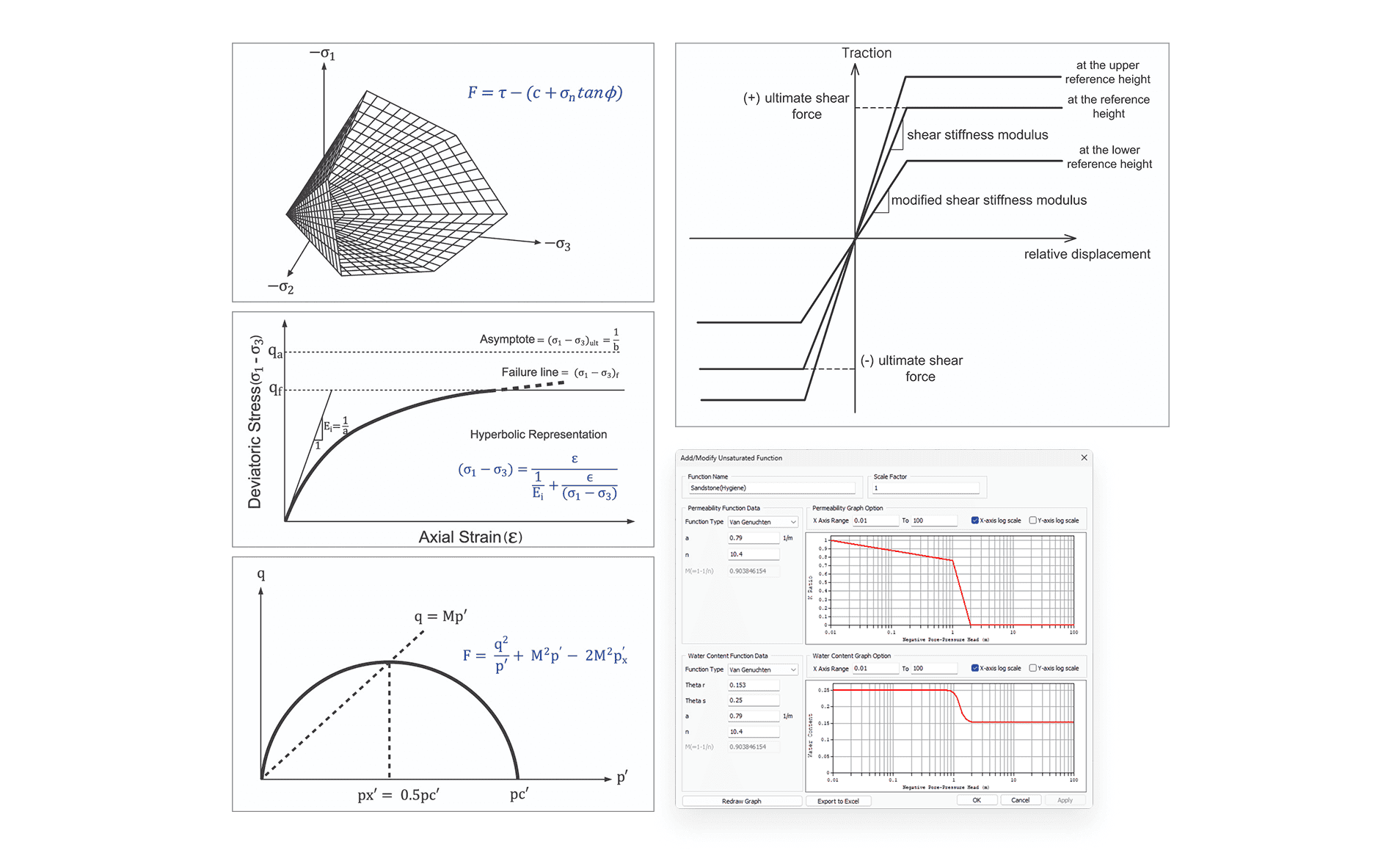

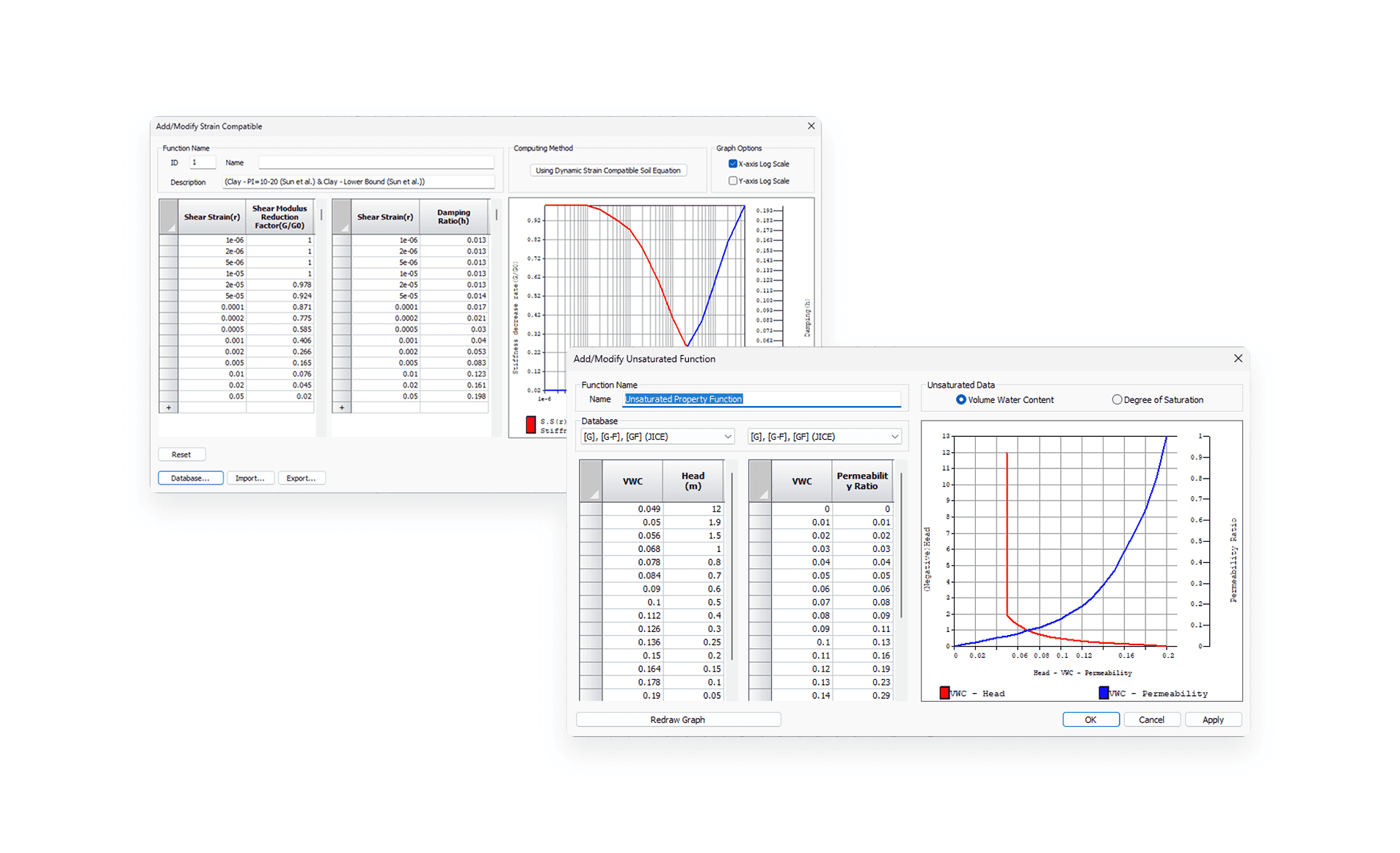

แบบจำลองวัสดุที่ใช้งานได้จริงซึ่งสะท้อนถึงลักษณะของพื้น
GTS NX นำเสนอแบบจำลองวัสดุที่ใช้งานได้จริงซึ่งสะท้อนถึงคุณลักษณะกราวด์ที่หลากหลาย โดยมีแบบจำลองวัสดุเชิงเส้นและไม่เชิงเส้นที่หลากหลาย ช่วยให้วิเคราะห์พฤติกรรมของโครงสร้างพื้นดินภายใต้น้ำหนักบรรทุกและการเปลี่ยนแปลงระดับน้ำ (ความอิ่มตัว) ได้อย่างแม่นยำ แบบจำลองวัสดุได้รับการจัดประเภทตามความยืดหยุ่น ความเป็นพลาสติก สภาพการระบายน้ำ/สภาพที่ไม่ระบายน้ำ และความสามารถในการซึมผ่าน โดยมีความสามารถในการใช้คุณสมบัติเชิงเส้นและไม่เชิงเส้นที่เทียบเท่ากันผ่านฟังก์ชันต่างๆ คุณสมบัติเหล่านี้ช่วยให้เข้าใจและจำลองปฏิสัมพันธ์ระหว่างสภาพพื้นดินและโครงสร้างที่ซับซ้อนได้อย่างแม่นยำ

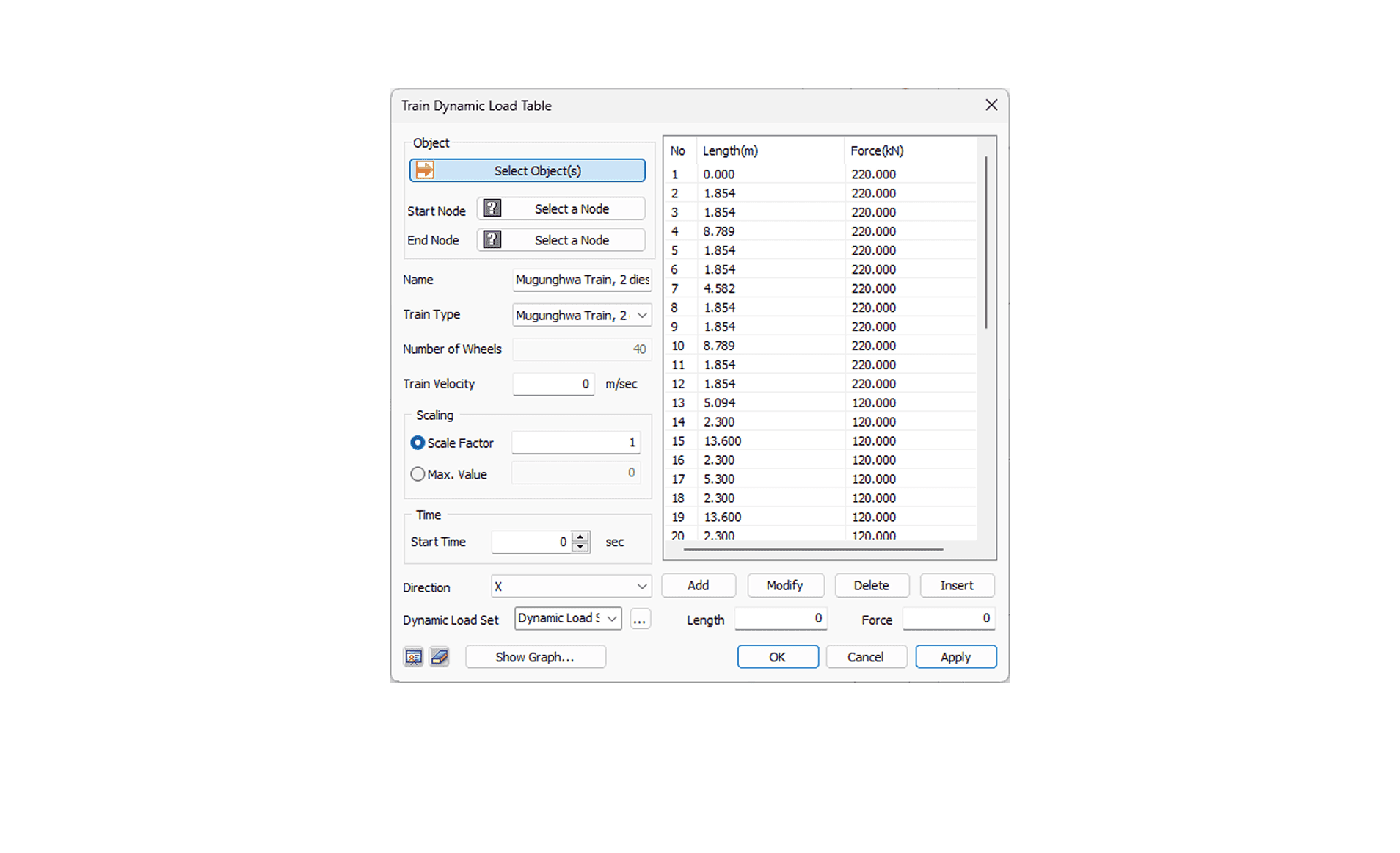

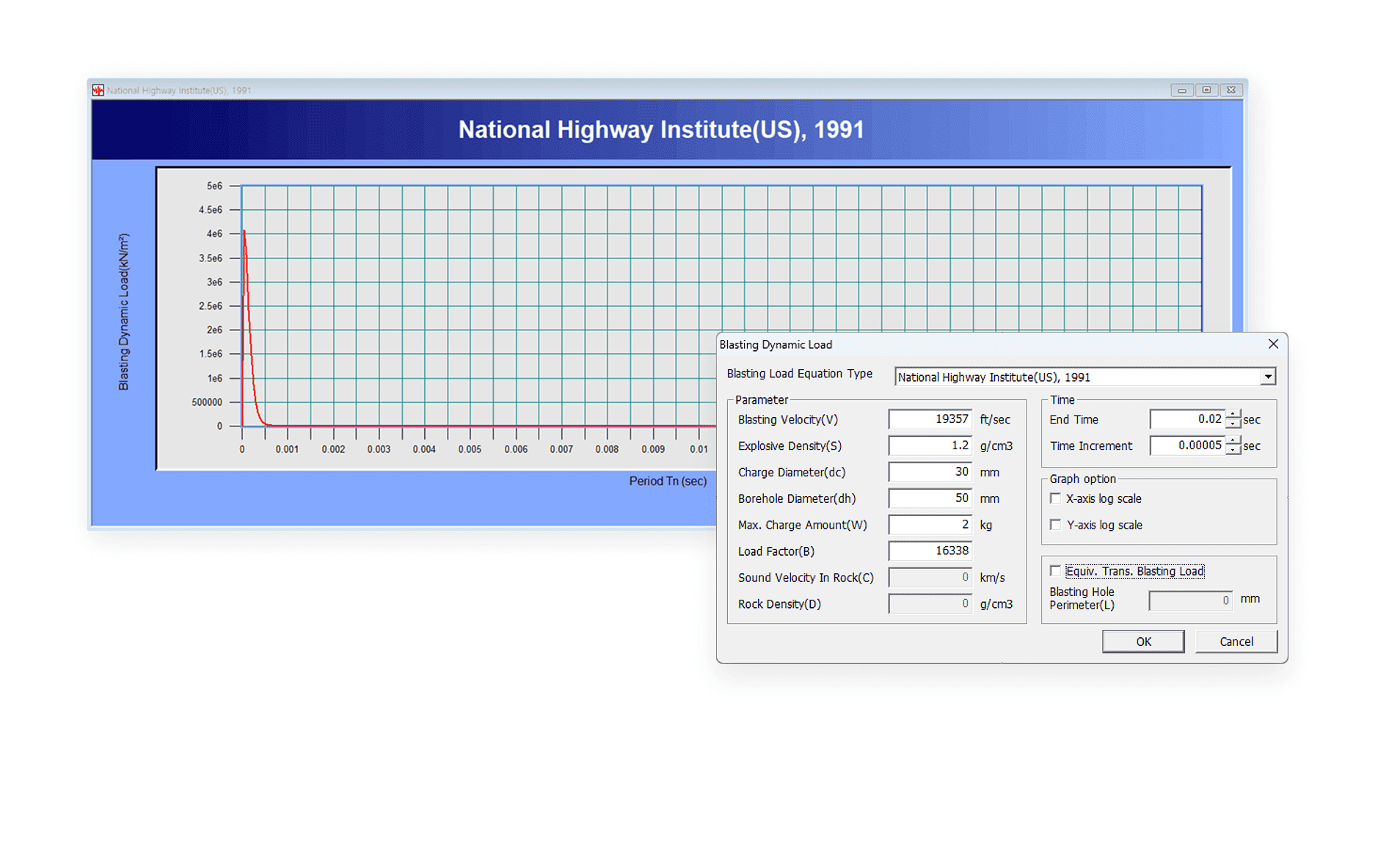

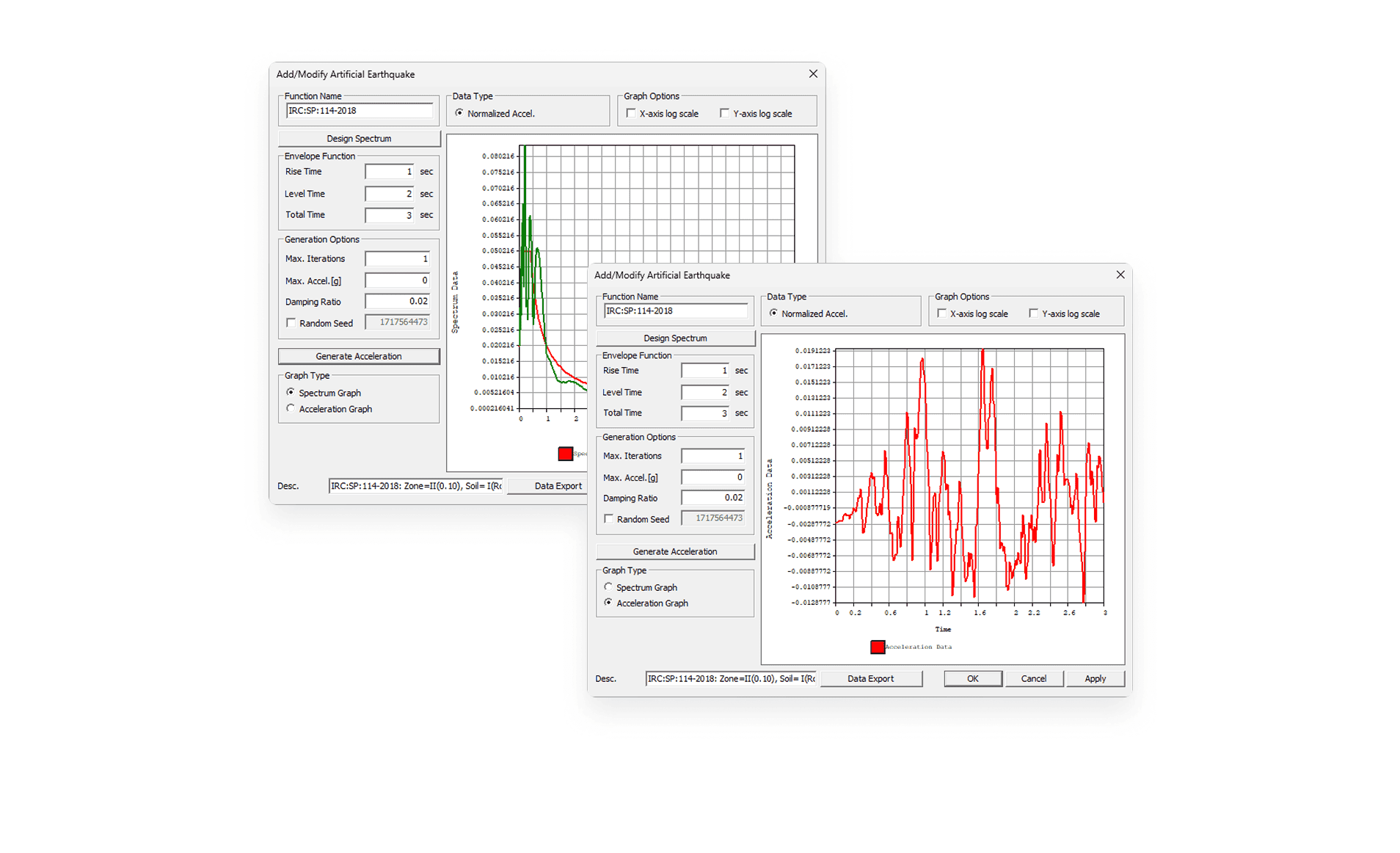

เงื่อนไขการโหลดที่สะท้อนถึงสถานการณ์ภาคสนาม
GTS NX สามารถจำลองสภาวะโหลดต่างๆ ได้อย่างแม่นยำ เพื่อสะท้อนสถานการณ์ภาคสนามในโลกแห่งความเป็นจริง รองรับโหลดคงที่ที่หลากหลาย เช่น น้ำหนักตัวเอง โหลดที่มีความเข้มข้น โหลดโมเมนต์ การเคลื่อนตัวแบบบังคับ ความดัน และความดันอุทกสถิต เช่นเดียวกับโหลดแบบไดนามิก เช่น สเปกตรัมการตอบสนองและความเร่งภาคพื้นดิน คุณสมบัติคำจำกัดความโหลดแบบไดนามิก เช่น การสร้างโหลดรถไฟอัตโนมัติ โหลดการระเบิด และคลื่นแผ่นดินไหวสังเคราะห์ ช่วยให้ได้รับผลการวิเคราะห์ที่แม่นยำในขณะที่ลดเวลาการออกแบบให้เหลือน้อยที่สุด ความสามารถเหล่านี้ช่วยเพิ่มความแม่นยำและประสิทธิภาพของการออกแบบทางวิศวกรรมอย่างมาก โดยการสะท้อนสภาพสนามที่ซับซ้อนอย่างแม่นยำ

การสร้างแบบจำลองอย่างง่าย การจำลองที่แม่นยำ

การสร้างแบบจำลองที่ง่ายและการจำลองที่แม่นยำ CAD - ฟังก์ชันการสร้างแบบจำลองเรขาคณิตอเนกประสงค์
GTS NX มอบความสามารถในการสร้างโมเดลเรขาคณิต 2D และ 3D ที่ใช้ CAD ช่วยให้สามารถสร้างรูปทรงพื้นฐานโดยใช้จุดและเส้น เช่นเดียวกับการออกแบบรูปแบบที่ซับซ้อน เช่น ส่วนโค้ง วงกลม รูปหลายเหลี่ยม และเกลียว ฟังก์ชันการสร้างแบบจำลองพื้นผิวและของแข็งช่วยให้ใช้งานรูปร่าง 3D เช่น ทรงกระบอก กรวย และกล่องได้อย่างง่ายดาย และสามารถเพิ่มองค์ประกอบการออกแบบโดยละเอียด เช่น ฟิลเล็ตและการลบมุมได้ การดำเนินการบูลีนทำให้เกิดการรวม ความแตกต่าง และจุดตัดกันของรูปร่างหลายรูป ในขณะที่ฟังก์ชันการแยกและการแยกสามารถแบ่งหรือแก้ไขรูปทรงเรขาคณิตได้
การดำเนินการทางเรขาคณิตอัตโนมัติ
GTS NX นำเสนอการดำเนินการทางเรขาคณิตแบบอัตโนมัติเพื่อปรับปรุงงานการสร้างแบบจำลอง 3D ที่ซับซ้อน คุณสมบัติการเชื่อมต่ออัตโนมัติจะสร้างใบหน้าที่ใช้ร่วมกันที่จำเป็นสำหรับรุ่น 3D โดยอัตโนมัติ และคุณสมบัติการสร้างอัตโนมัติของสำนักพิมพ์ช่วยลดความยุ่งยากในการสร้างเส้นและโหนดที่ใช้ร่วมกันผ่านโซลิด โดยสามารถตรวจจับและลบหรือแก้ไขปัญหาทั่วไป เช่น พื้นผิวขนาดเล็กและเส้นขนาดเล็กได้โดยอัตโนมัติ และยังมีฟังก์ชันสำหรับการตรวจจับข้อผิดพลาดอัตโนมัติและการตรวจสอบรูปทรงเรขาคณิตที่ซ้ำกัน ซึ่งจัดการข้อผิดพลาดต่างๆ ที่อาจเกิดขึ้นระหว่างกระบวนการสร้างแบบจำลองได้อย่างมีประสิทธิภาพ
ปรับตาข่ายคุณภาพสูงให้เหมาะสม
GTS NX มอบฟังก์ชัน meshing คุณภาพสูงที่ได้รับการปรับให้เหมาะสม ทำให้มั่นใจได้ถึงประสิทธิภาพและความแม่นยำสูงในวิศวกรรมธรณีเทคนิค คุณสมบัติ Auto Meshing จะสร้างตาข่ายโดยอัตโนมัติ โดยใช้องค์ประกอบหกเหลี่ยมเป็นหลักเพื่อให้ได้ผลลัพธ์ที่เชื่อถือได้ ปฏิสัมพันธ์ระหว่างตาข่ายโครงสร้างและธรณีเทคนิคได้รับการจำลองอย่างแม่นยำผ่านโหนดที่ใช้ร่วมกัน ผู้ใช้สามารถปรับความหนาแน่นของตาข่ายได้ตามต้องการเพื่อรักษาความแม่นยำในการวิเคราะห์ ในขณะเดียวกันก็ลดต้นทุนและเวลาในการคำนวณ
ห้องสมุดองค์ประกอบที่ครอบคลุมสำหรับการวิเคราะห์ธรณีเทคนิคและโครงสร้าง
GTS NX มีไลบรารีองค์ประกอบที่กว้างขวางสำหรับการจำลองพฤติกรรมทางธรณีเทคนิคและโครงสร้างต่างๆ องค์ประกอบทางธรณีเทคนิคประกอบด้วยองค์ประกอบที่เป็นของแข็ง องค์ประกอบความเครียดระนาบ และองค์ประกอบแกนสมมาตร ในขณะที่องค์ประกอบโครงสร้างประกอบด้วยองค์ประกอบโครงถัก องค์ประกอบโครงถักแบบฝัง องค์ประกอบคาน องค์ประกอบความเค้นระนาบ และองค์ประกอบเปลือก องค์ประกอบพิเศษ เช่น องค์ประกอบอินเทอร์เฟซ องค์ประกอบกองและปลายขน องค์ประกอบ geogrid ( 1D/2D ) องค์ประกอบเปลือกการวัด องค์ประกอบสปริงชี้/สปริงพื้นที่ องค์ประกอบสปริงเมทริกซ์ องค์ประกอบลิงค์ยืดหยุ่น และองค์ประกอบลิงค์บังคับ/การแก้ไขก็มีให้เช่นกัน ห้องสมุดที่กว้างขวางนี้สนับสนุนการวิเคราะห์และการจำลองพฤติกรรมทางธรณีเทคนิคและโครงสร้างที่ซับซ้อนได้อย่างแม่นยำ
แบบจำลองวัสดุที่ใช้งานได้จริงซึ่งสะท้อนถึงลักษณะของพื้น
GTS NX นำเสนอแบบจำลองวัสดุที่ใช้งานได้จริงซึ่งสะท้อนถึงคุณลักษณะกราวด์ที่หลากหลาย โดยมีแบบจำลองวัสดุเชิงเส้นและไม่เชิงเส้นที่หลากหลาย ช่วยให้วิเคราะห์พฤติกรรมของโครงสร้างพื้นดินภายใต้น้ำหนักบรรทุกและการเปลี่ยนแปลงระดับน้ำ (ความอิ่มตัว) ได้อย่างแม่นยำ แบบจำลองวัสดุได้รับการจัดประเภทตามความยืดหยุ่น ความเป็นพลาสติก สภาพการระบายน้ำ/สภาพที่ไม่ระบายน้ำ และความสามารถในการซึมผ่าน โดยมีความสามารถในการใช้คุณสมบัติเชิงเส้นและไม่เชิงเส้นที่เทียบเท่ากันผ่านฟังก์ชันต่างๆ คุณสมบัติเหล่านี้ช่วยให้เข้าใจและจำลองปฏิสัมพันธ์ระหว่างสภาพพื้นดินและโครงสร้างที่ซับซ้อนได้อย่างแม่นยำ
เงื่อนไขการโหลดที่สะท้อนถึงสถานการณ์ภาคสนาม
GTS NX สามารถจำลองสภาวะโหลดต่างๆ ได้อย่างแม่นยำ เพื่อสะท้อนสถานการณ์ภาคสนามในโลกแห่งความเป็นจริง รองรับโหลดคงที่ที่หลากหลาย เช่น น้ำหนักตัวเอง โหลดที่มีความเข้มข้น โหลดโมเมนต์ การเคลื่อนตัวแบบบังคับ ความดัน และความดันอุทกสถิต เช่นเดียวกับโหลดแบบไดนามิก เช่น สเปกตรัมการตอบสนองและความเร่งภาคพื้นดิน คุณสมบัติคำจำกัดความโหลดแบบไดนามิก เช่น การสร้างโหลดรถไฟอัตโนมัติ โหลดการระเบิด และคลื่นแผ่นดินไหวสังเคราะห์ ช่วยให้ได้รับผลการวิเคราะห์ที่แม่นยำในขณะที่ลดเวลาการออกแบบให้เหลือน้อยที่สุด ความสามารถเหล่านี้ช่วยเพิ่มความแม่นยำและประสิทธิภาพของการออกแบบทางวิศวกรรมอย่างมาก โดยการสะท้อนสภาพสนามที่ซับซ้อนอย่างแม่นยำ

การวิเคราะห์ที่ชัดเจน รายงานที่ง่ายดาย

การรายงานที่ครอบคลุมสำหรับแบบจำลองการวิเคราะห์ทางธรณีเทคนิค
การใช้คุณสมบัติการสร้างรายงานของ GTS NX ผู้ใช้สามารถรวบรวมข้อมูลอินพุตที่จำเป็นทั้งหมดและผลการวิเคราะห์สำหรับ 2D และ 3D การวิเคราะห์/การออกแบบธรณีเทคนิคและโครงสร้างให้อยู่ในรูปแบบ Excel คุณสมบัตินี้จะสร้างรูปภาพวัสดุและคุณสมบัติ รูปภาพฟังก์ชันที่ไม่อิ่มตัว แบบจำลองการวิเคราะห์ ข้อมูลขั้นตอนการก่อสร้าง และรูปภาพโดยอัตโนมัติ โดยให้ผลลัพธ์สำหรับการเคลื่อนตัวในแนวนอนของผนัง การเคลื่อนตัวในแนวตั้งด้านหลังผนัง และองค์ประกอบโครงสร้างทั้งหมด รวมถึงการทรุดตัวและการชำระส่วนต่างของโครงสร้างที่อยู่ติดกัน/สาธารณูปโภคใต้ดิน การวิเคราะห์หลังการเจาะทำให้ระดับน้ำเปลี่ยนแปลงเมื่อเวลาผ่านไป และตารางและกราฟของการไหลออกของผนังและด้านล่างของการขุดจะถูกสร้างขึ้นโดยอัตโนมัติ แบบจำลองการตรวจสอบรางช่วยให้สามารถตรวจสอบรางรถไฟได้ ช่วยให้การจัดการโครงการและผลผลิตเป็นเรื่องง่ายในระหว่างการเปลี่ยนแปลงการออกแบบ
ผลลัพธ์การตัดส่วนตามอำเภอใจ
GTS NX ได้รับการออกแบบมาเพื่อการใช้งานฟังก์ชันหลักที่จำเป็นในการสร้างแบบจำลองโครงสร้างภาคพื้นดิน 3D ได้อย่างง่ายดาย คุณลักษณะเอาท์พุตผลลัพธ์การตัดส่วนที่ต้องการช่วยให้ผู้ใช้สามารถตั้งค่าส่วนต่างๆ ที่ต้องการเพื่อวิเคราะห์ส่วนตัดขวางต่างๆ ภายในแบบจำลองได้อย่างง่ายดาย ช่วยให้มองเห็นแรงภายใน ความเครียด และความเครียดภายในโครงสร้างได้อย่างมีประสิทธิภาพผ่านไดอะแกรมที่ใช้งานง่าย ช่วยให้วิเคราะห์และตัดสินใจออกแบบได้ดีขึ้นในสาขาวิศวกรรมธรณีเทคนิคและโครงสร้าง
แอนิเมชั่นปรับปรุงเรียลไทม์
คุณสมบัติการวิเคราะห์การเจาะล่าสุดของ GTS NX ช่วยให้สามารถแสดงออกถึงความคล่องตัวในสภาพแวดล้อม 3D ได้อย่างแม่นยำ ผู้ใช้สามารถเห็นภาพเส้นทางการไหลของน้ำใต้ดินโดยละเอียด วิเคราะห์พฤติกรรมและผลกระทบของน้ำใต้ดินแบบเรียลไทม์ คุณลักษณะขั้นสูงนี้ให้ความเข้าใจอย่างลึกซึ้งเกี่ยวกับสภาพใต้ดินที่ซับซ้อน ซึ่งจำเป็นสำหรับการออกแบบโซลูชันทางธรณีเทคนิคที่มีประสิทธิภาพ โดยนำเสนอแนวทางที่เป็นนวัตกรรมในด้านวิศวกรรมธรณีเทคนิค ช่วยให้ผู้เชี่ยวชาญสามารถวิเคราะห์ได้แม่นยำยิ่งขึ้นและตัดสินใจออกแบบที่เชื่อถือได้
รวมเอาท์พุตเวกเตอร์และคอนทัวร์โดยใช้การคลิป
คุณสมบัติการแสดงผลลัพธ์การวิเคราะห์ใน GTS NX ผสมผสานรูปร่างและรูปแบบเวกเตอร์เข้าด้วยกัน ทำให้ผู้ใช้มีเครื่องมือวิเคราะห์ที่ทรงพลัง การแสดงรูปร่างจะแสดงภาพความเค้น ความเครียด ระดับน้ำใต้ดิน และข้อมูลอื่นๆ เป็นรูปทรงที่มีรหัสสี ช่วยให้เข้าใจการกระจายภายในพื้นที่การวิเคราะห์ได้ง่าย การแสดงเวกเตอร์จะแสดงแรง ความเร็ว และการไหลของน้ำใต้ดินเป็นลูกศร ซึ่งระบุทิศทางและขนาดได้อย่างชัดเจน การรวมกันนี้ช่วยให้ผู้เชี่ยวชาญด้านวิศวกรรมธรณีเทคนิคและโครงสร้างสามารถตีความข้อมูลได้อย่างครอบคลุม และได้รับการออกแบบและกลยุทธ์การแก้ปัญหาที่มีประสิทธิภาพ
แยกเอาต์พุตตามเกณฑ์ Isosurface
คุณลักษณะการแยกเอาต์พุตตามเกณฑ์ isosurface ใน GTS NX ช่วยให้แสดงภาพผลการวิเคราะห์ได้อย่างแม่นยำ ช่วยให้ระบุข้อมูลสำคัญได้อย่างรวดเร็วและชัดเจน ช่วยให้การวิเคราะห์ข้อมูลที่ซับซ้อนง่ายขึ้น และให้ข้อมูลที่จำเป็นสำหรับการเพิ่มประสิทธิภาพการออกแบบ ช่วยให้ผู้เชี่ยวชาญระบุจุดเน้นหลักหรือส่วนที่เป็นปัญหาได้อย่างง่ายดายเพื่อการวิเคราะห์ที่แม่นยำและการตัดสินใจออกแบบที่เชื่อถือได้
การสรุปผลและผลลัพธ์ที่พร้อมออกแบบ
GTS NX สามารถวิเคราะห์และสรุปผลการวิเคราะห์โมเดลที่ซับซ้อนในรูปแบบที่พร้อมสำหรับการออกแบบ การบูรณาการ UMD (การออกแบบสมาชิกหน่วย) จะแสดงรายงานการคำนวณการออกแบบโครงสร้างสมาชิกที่สะท้อนถึงมาตรฐานการออกแบบล่าสุด และแปลงผลการวิเคราะห์แบบไดนามิก (การกระจัด ความเร็ว ความเร่ง) ให้เป็นเดซิเบลโดยอัตโนมัติ คุณสมบัติการรวมผลลัพธ์ช่วยให้สามารถส่งออกผลลัพธ์การวิเคราะห์หลายรายการเป็นผลลัพธ์ที่พร้อมสำหรับการออกแบบ ฟังก์ชันเอาต์พุต 3D PDF ช่วยให้สามารถรับชมโมเดล 3D และผลการวิเคราะห์โดยไม่ต้องใช้ไฟล์โมเดล ช่วยให้มั่นใจในการแชร์และตรวจสอบผลการวิเคราะห์ได้ง่าย

การวิเคราะห์ที่ชัดเจน รายงานที่ง่ายดาย

การรายงานที่ครอบคลุมสำหรับแบบจำลองการวิเคราะห์ทางธรณีเทคนิค
การใช้คุณสมบัติการสร้างรายงานของ GTS NX ผู้ใช้สามารถรวบรวมข้อมูลอินพุตที่จำเป็นทั้งหมดและผลการวิเคราะห์สำหรับ 2D และ 3D การวิเคราะห์/การออกแบบธรณีเทคนิคและโครงสร้างให้อยู่ในรูปแบบ Excel คุณสมบัตินี้จะสร้างรูปภาพวัสดุและคุณสมบัติ รูปภาพฟังก์ชันที่ไม่อิ่มตัว แบบจำลองการวิเคราะห์ ข้อมูลขั้นตอนการก่อสร้าง และรูปภาพโดยอัตโนมัติ โดยให้ผลลัพธ์สำหรับการเคลื่อนตัวในแนวนอนของผนัง การเคลื่อนตัวในแนวตั้งด้านหลังผนัง และองค์ประกอบโครงสร้างทั้งหมด รวมถึงการทรุดตัวและการชำระส่วนต่างของโครงสร้างที่อยู่ติดกัน/สาธารณูปโภคใต้ดิน การวิเคราะห์หลังการเจาะทำให้ระดับน้ำเปลี่ยนแปลงเมื่อเวลาผ่านไป และตารางและกราฟของการไหลออกของผนังและด้านล่างของการขุดจะถูกสร้างขึ้นโดยอัตโนมัติ แบบจำลองการตรวจสอบรางช่วยให้สามารถตรวจสอบรางรถไฟได้ ช่วยให้การจัดการโครงการและผลผลิตเป็นเรื่องง่ายในระหว่างการเปลี่ยนแปลงการออกแบบ
ผลลัพธ์การตัดส่วนตามอำเภอใจ
GTS NX ได้รับการออกแบบมาเพื่อการใช้งานฟังก์ชันหลักที่จำเป็นในการสร้างแบบจำลองโครงสร้างภาคพื้นดิน 3D ได้อย่างง่ายดาย คุณลักษณะเอาท์พุตผลลัพธ์การตัดส่วนที่ต้องการช่วยให้ผู้ใช้สามารถตั้งค่าส่วนต่างๆ ที่ต้องการเพื่อวิเคราะห์ส่วนตัดขวางต่างๆ ภายในแบบจำลองได้อย่างง่ายดาย ช่วยให้มองเห็นแรงภายใน ความเครียด และความเครียดภายในโครงสร้างได้อย่างมีประสิทธิภาพผ่านไดอะแกรมที่ใช้งานง่าย ช่วยให้วิเคราะห์และตัดสินใจออกแบบได้ดีขึ้นในสาขาวิศวกรรมธรณีเทคนิคและโครงสร้าง
แอนิเมชั่นปรับปรุงเรียลไทม์
คุณสมบัติการวิเคราะห์การเจาะล่าสุดของ GTS NX ช่วยให้สามารถแสดงออกถึงความคล่องตัวในสภาพแวดล้อม 3D ได้อย่างแม่นยำ ผู้ใช้สามารถเห็นภาพเส้นทางการไหลของน้ำใต้ดินโดยละเอียด วิเคราะห์พฤติกรรมและผลกระทบของน้ำใต้ดินแบบเรียลไทม์ คุณลักษณะขั้นสูงนี้ให้ความเข้าใจอย่างลึกซึ้งเกี่ยวกับสภาพใต้ดินที่ซับซ้อน ซึ่งจำเป็นสำหรับการออกแบบโซลูชันทางธรณีเทคนิคที่มีประสิทธิภาพ โดยนำเสนอแนวทางที่เป็นนวัตกรรมในด้านวิศวกรรมธรณีเทคนิค ช่วยให้ผู้เชี่ยวชาญสามารถวิเคราะห์ได้แม่นยำยิ่งขึ้นและตัดสินใจออกแบบที่เชื่อถือได้
รวมเอาท์พุตเวกเตอร์และคอนทัวร์โดยใช้การคลิป
คุณสมบัติการแสดงผลลัพธ์การวิเคราะห์ใน GTS NX ผสมผสานรูปร่างและรูปแบบเวกเตอร์เข้าด้วยกัน ทำให้ผู้ใช้มีเครื่องมือวิเคราะห์ที่ทรงพลัง การแสดงรูปร่างจะแสดงภาพความเค้น ความเครียด ระดับน้ำใต้ดิน และข้อมูลอื่นๆ เป็นรูปทรงที่มีรหัสสี ช่วยให้เข้าใจการกระจายภายในพื้นที่การวิเคราะห์ได้ง่าย การแสดงเวกเตอร์จะแสดงแรง ความเร็ว และการไหลของน้ำใต้ดินเป็นลูกศร ซึ่งระบุทิศทางและขนาดได้อย่างชัดเจน การรวมกันนี้ช่วยให้ผู้เชี่ยวชาญด้านวิศวกรรมธรณีเทคนิคและโครงสร้างสามารถตีความข้อมูลได้อย่างครอบคลุม และได้รับการออกแบบและกลยุทธ์การแก้ปัญหาที่มีประสิทธิภาพ
แยกเอาต์พุตตามเกณฑ์ Isosurface
คุณลักษณะการแยกเอาต์พุตตามเกณฑ์ isosurface ใน GTS NX ช่วยให้แสดงภาพผลการวิเคราะห์ได้อย่างแม่นยำ ช่วยให้ระบุข้อมูลสำคัญได้อย่างรวดเร็วและชัดเจน ช่วยให้การวิเคราะห์ข้อมูลที่ซับซ้อนง่ายขึ้น และให้ข้อมูลที่จำเป็นสำหรับการเพิ่มประสิทธิภาพการออกแบบ ช่วยให้ผู้เชี่ยวชาญระบุจุดเน้นหลักหรือส่วนที่เป็นปัญหาได้อย่างง่ายดายเพื่อการวิเคราะห์ที่แม่นยำและการตัดสินใจออกแบบที่เชื่อถือได้
การสรุปผลและผลลัพธ์ที่พร้อมออกแบบ
GTS NX สามารถวิเคราะห์และสรุปผลการวิเคราะห์โมเดลที่ซับซ้อนในรูปแบบที่พร้อมสำหรับการออกแบบ การบูรณาการ UMD (การออกแบบสมาชิกหน่วย) จะแสดงรายงานการคำนวณการออกแบบโครงสร้างสมาชิกที่สะท้อนถึงมาตรฐานการออกแบบล่าสุด และแปลงผลการวิเคราะห์แบบไดนามิก (การกระจัด ความเร็ว ความเร่ง) ให้เป็นเดซิเบลโดยอัตโนมัติ คุณสมบัติการรวมผลลัพธ์ช่วยให้สามารถส่งออกผลลัพธ์การวิเคราะห์หลายรายการเป็นผลลัพธ์ที่พร้อมสำหรับการออกแบบ ฟังก์ชันเอาต์พุต 3D PDF ช่วยให้สามารถรับชมโมเดล 3D และผลการวิเคราะห์โดยไม่ต้องใช้ไฟล์โมเดล ช่วยให้มั่นใจในการแชร์และตรวจสอบผลการวิเคราะห์ได้ง่าย

โซลูชัน Geotech แบบบูรณาการ

การออกแบบและการวิเคราะห์อุโมงค์ที่ครอบคลุม
GTS NX นำเสนอความสามารถในการวิเคราะห์ที่ครอบคลุมในการใช้งานอุโมงค์ รองรับการสร้างแบบจำลองและการวิเคราะห์อัตโนมัติสำหรับอุโมงค์ถนนและทางรถไฟ และการวิเคราะห์ที่แม่นยำขององค์ประกอบอุโมงค์ต่างๆ (พอร์ทัลอุโมงค์ เพลาแนวตั้ง เพลาระบายอากาศ โซนรอยเลื่อน ฯลฯ) และวิธีการก่อสร้าง (Shield TBM, TRcM/CAM, การอัดฉีดท่อเหล็ก เป็นต้น) ช่วยให้คาดการณ์วิธีและเทคนิคการก่อสร้างได้อย่างเหมาะสม ซึ่งช่วยเพิ่มประสิทธิภาพและความปลอดภัยของการก่อสร้างอุโมงค์ได้อย่างมาก
การวิเคราะห์ความเสถียรของความลาดชันที่แม่นยำ
GTS NX ทำการวิเคราะห์ความเสถียรของความลาดชัน 2D/3D ได้อย่างแม่นยำ โดยใช้วิธีลดกำลัง (SRM) และวิธีการวิเคราะห์ความเครียด (SAM) โดยอิงตามสมดุลขีดจำกัด โดยให้การวิเคราะห์โดยละเอียดเกี่ยวกับพฤติกรรมความล้มเหลวของความชันต่อขั้นตอนเวลาตามการวิเคราะห์แบบไดนามิก และประเมินเสถียรภาพของความลาดเอียงในระยะสั้นและระยะยาวผ่านการวิเคราะห์ความเค้นในขั้นตอนการก่อสร้างและการเจาะทะลุ ผลการวิเคราะห์ประวัติเวลาแบบไม่เชิงเส้นช่วยให้สามารถประเมินความชันโดยพิจารณาความเสถียรของแผ่นดินไหว นำเสนอการวิเคราะห์และความน่าเชื่อถือที่หลากหลาย
การวิเคราะห์โครงสร้างฐานรากโดยละเอียด
GTS NX นำเสนอคุณสมบัติที่แข็งแกร่งสำหรับการวิเคราะห์รากฐาน ช่วยให้สามารถประเมินเสถียรภาพของการไหลด้านข้างและการทรุดตัวที่แตกต่างกันเนื่องจากเขื่อนและการวิเคราะห์ที่แม่นยำของความสามารถในการรับน้ำหนักของฐานรากเสาเข็มภายใต้วัสดุและวิธีการก่อสร้างต่างๆ รองรับฐานรากตื้น (โดยตรง/สั่นสะเทือน) และฐานรากลึก (หลักยึด/ตอม่อ) ในสภาพพื้นดินที่ซับซ้อน และตรวจสอบฐานรากเสาเข็ม (ท่อเหล็ก, PHC, แบบหล่อในที่), กระสุนปืน, ฐานรากเต็ม ฯลฯ
การสนับสนุนการขุดค้นและการวิเคราะห์ความปลอดภัยใต้ดิน
GTS NX ให้การวิเคราะห์ที่แม่นยำสูงในพื้นที่ขุดค้นและพื้นที่รองรับ โดยจำลองการติดตั้งกำแพงกันดิน การขุดดิน กองทหาร คานผูก เสาค้ำ และจุดยึดดินในระหว่างขั้นตอนการก่อสร้างฐานรากของสถานีรถไฟใต้ดินและอาคารสูง โดยจำลองสภาพจริง โดยจะวิเคราะห์ผลกระทบของการขุดค้น ชั้นหินที่ซับซ้อน และความผันผวนของระดับน้ำใต้ดินได้อย่างมีประสิทธิภาพ สามารถวิเคราะห์กำแพงกันดินและระบบรองรับต่างๆ ได้ และสามารถประเมินเสถียรภาพของโครงสร้างที่อยู่ติดกันได้อย่างแม่นยำ ซึ่งช่วยเพิ่มความปลอดภัยและประสิทธิภาพในการวิเคราะห์การขุดค้นและรองรับ โดยเฉพาะในการประเมินความปลอดภัยใต้ดิน
การประเมินเสถียรภาพสำหรับโครงการ Soft Ground และท่าเรือ
การวิเคราะห์ดินอ่อนและท่าเรือของ GTS NX จะคำนวณการกระจายแรงดันน้ำส่วนเกินในรูพรุนและการชำระหนี้รวมในช่วงเวลาหนึ่งอย่างแม่นยำ ผ่านการวิเคราะห์การรวมบัญชีทีละขั้นตอน โดยจะพิจารณาการเปลี่ยนแปลงของระดับน้ำ (ความดันอุทกสถิต) เมื่อเวลาผ่านไป พร้อมกับการเปลี่ยนแปลงแรงดันน้ำส่วนเกินในรูพรุนโดยใช้การวิเคราะห์ความเครียดการเจาะผ่านข้อต่อแบบเต็ม คุณลักษณะนี้มีความสำคัญอย่างยิ่งในการประเมินความเสถียรและความทนทานของโครงสร้างพื้นนุ่มและท่าเรือ ซึ่งช่วยเพิ่มความน่าเชื่อถือของการออกแบบได้อย่างมากผ่านการวิเคราะห์ที่ใกล้เคียงกับสภาวะจริง
การวิเคราะห์โครงสร้างไฮดรอลิกและใต้ดินอย่างครอบคลุม
การวิเคราะห์โครงสร้างไฮดรอลิกและใต้ดินของ GTS NX เข้าถึงปรากฏการณ์การซึมผ่านของน้ำใต้ดินผ่านการวิเคราะห์การไหลที่สม่ำเสมอและไม่มั่นคง ใช้กฎของดาร์ซีเพื่อวิเคราะห์ปรากฏการณ์การแทรกซึมในโซนอิ่มตัวและไม่อิ่มตัวโดยละเอียด ในการวิเคราะห์โครงสร้างใต้ดิน จะพิจารณาองค์ประกอบอินเทอร์เฟซเพื่อให้เข้าใจปฏิสัมพันธ์ระหว่างพื้นดินและโครงสร้างที่เกี่ยวข้องได้อย่างแม่นยำ ช่วยให้สามารถประเมินเสถียรภาพของโครงสร้างไฮดรอลิก เช่น เขื่อน เขื่อน สิ่งอำนวยความสะดวกด้านน้ำประปาและบำบัดน้ำเสีย และโครงสร้างใต้ดิน เช่น ท่อระบายน้ำแบบกล่อง และทางเดินใต้ดิน
การวิเคราะห์ปฏิสัมพันธ์ระหว่างดินและโครงสร้างโดยพิจารณาถึงโหลดแบบไดนามิก
GTS NX มอบความสามารถในการวิเคราะห์แบบไดนามิก ซึ่งรวมถึงการวิเคราะห์สเปกตรัมค่าลักษณะเฉพาะ/การตอบสนอง และการวิเคราะห์ประวัติเวลาโดยพิจารณาโหลดไดนามิกต่างๆ เมื่อเวลาผ่านไป ซอฟต์แวร์นี้มีเครื่องมือในการคำนวณโหลดเฉพาะ เช่น โหลดสเปกตรัมตอบสนอง แผ่นดินไหวเทียม โหลดระเบิด และฝึกโหลดการสั่นสะเทือนโดยใช้ฐานข้อมูลและสูตรต่างๆ รองรับการวิเคราะห์ปฏิสัมพันธ์ระหว่างดินและโครงสร้าง การวิเคราะห์ประวัติเวลาแบบไม่เชิงเส้นใน GTS NX พิจารณาถึงความไม่เชิงเส้นของดิน จำลองขั้นตอนการก่อสร้าง และเชื่อมโยงผลลัพธ์จากการวิเคราะห์ความเครียดเพื่อการตรวจสอบโดยละเอียด ซึ่งรวมถึงการจำลองการสร้างและการกระจายแรงดันน้ำในรูขุมขน การจำลองพฤติกรรมของดินอย่างซื่อสัตย์ นอกจากนี้ GTS NX ยังมาพร้อมกับการวิเคราะห์ภาคสนามฟรี 1D และการวิเคราะห์เชิงเส้นเทียบเท่า 2D ทำให้เป็นโปรแกรมที่ครอบคลุม

โซลูชัน Geotech แบบบูรณาการ

การออกแบบและการวิเคราะห์อุโมงค์ที่ครอบคลุม
GTS NX นำเสนอความสามารถในการวิเคราะห์ที่ครอบคลุมในการใช้งานอุโมงค์ รองรับการสร้างแบบจำลองและการวิเคราะห์อัตโนมัติสำหรับอุโมงค์ถนนและทางรถไฟ และการวิเคราะห์ที่แม่นยำขององค์ประกอบอุโมงค์ต่างๆ (พอร์ทัลอุโมงค์ เพลาแนวตั้ง เพลาระบายอากาศ โซนรอยเลื่อน ฯลฯ) และวิธีการก่อสร้าง (Shield TBM, TRcM/CAM, การอัดฉีดท่อเหล็ก เป็นต้น) ช่วยให้คาดการณ์วิธีและเทคนิคการก่อสร้างได้อย่างเหมาะสม ซึ่งช่วยเพิ่มประสิทธิภาพและความปลอดภัยของการก่อสร้างอุโมงค์ได้อย่างมาก
การวิเคราะห์ความเสถียรของความลาดชันที่แม่นยำ
GTS NX ทำการวิเคราะห์ความเสถียรของความลาดชัน 2D/3D ได้อย่างแม่นยำ โดยใช้วิธีลดกำลัง (SRM) และวิธีการวิเคราะห์ความเครียด (SAM) โดยอิงตามสมดุลขีดจำกัด โดยให้การวิเคราะห์โดยละเอียดเกี่ยวกับพฤติกรรมความล้มเหลวของความชันต่อขั้นตอนเวลาตามการวิเคราะห์แบบไดนามิก และประเมินเสถียรภาพของความลาดเอียงในระยะสั้นและระยะยาวผ่านการวิเคราะห์ความเค้นในขั้นตอนการก่อสร้างและการเจาะทะลุ ผลการวิเคราะห์ประวัติเวลาแบบไม่เชิงเส้นช่วยให้สามารถประเมินความชันโดยพิจารณาความเสถียรของแผ่นดินไหว นำเสนอการวิเคราะห์และความน่าเชื่อถือที่หลากหลาย
การวิเคราะห์โครงสร้างฐานรากโดยละเอียด
GTS NX นำเสนอคุณสมบัติที่แข็งแกร่งสำหรับการวิเคราะห์รากฐาน ช่วยให้สามารถประเมินเสถียรภาพของการไหลด้านข้างและการทรุดตัวที่แตกต่างกันเนื่องจากเขื่อนและการวิเคราะห์ที่แม่นยำของความสามารถในการรับน้ำหนักของฐานรากเสาเข็มภายใต้วัสดุและวิธีการก่อสร้างต่างๆ รองรับฐานรากตื้น (โดยตรง/สั่นสะเทือน) และฐานรากลึก (หลักยึด/ตอม่อ) ในสภาพพื้นดินที่ซับซ้อน และตรวจสอบฐานรากเสาเข็ม (ท่อเหล็ก, PHC, แบบหล่อในที่), กระสุนปืน, ฐานรากเต็ม ฯลฯ
การสนับสนุนการขุดค้นและการวิเคราะห์ความปลอดภัยใต้ดิน
GTS NX ให้การวิเคราะห์ที่แม่นยำสูงในพื้นที่ขุดค้นและพื้นที่รองรับ โดยจำลองการติดตั้งกำแพงกันดิน การขุดดิน กองทหาร คานผูก เสาค้ำ และจุดยึดดินในระหว่างขั้นตอนการก่อสร้างฐานรากของสถานีรถไฟใต้ดินและอาคารสูง โดยจำลองสภาพจริง โดยจะวิเคราะห์ผลกระทบของการขุดค้น ชั้นหินที่ซับซ้อน และความผันผวนของระดับน้ำใต้ดินได้อย่างมีประสิทธิภาพ สามารถวิเคราะห์กำแพงกันดินและระบบรองรับต่างๆ ได้ และสามารถประเมินเสถียรภาพของโครงสร้างที่อยู่ติดกันได้อย่างแม่นยำ ซึ่งช่วยเพิ่มความปลอดภัยและประสิทธิภาพในการวิเคราะห์การขุดค้นและรองรับ โดยเฉพาะในการประเมินความปลอดภัยใต้ดิน
การประเมินเสถียรภาพสำหรับโครงการ Soft Ground และท่าเรือ
การวิเคราะห์ดินอ่อนและท่าเรือของ GTS NX จะคำนวณการกระจายแรงดันน้ำส่วนเกินในรูพรุนและการชำระหนี้รวมในช่วงเวลาหนึ่งอย่างแม่นยำ ผ่านการวิเคราะห์การรวมบัญชีทีละขั้นตอน โดยจะพิจารณาการเปลี่ยนแปลงของระดับน้ำ (ความดันอุทกสถิต) เมื่อเวลาผ่านไป พร้อมกับการเปลี่ยนแปลงแรงดันน้ำส่วนเกินในรูพรุนโดยใช้การวิเคราะห์ความเครียดการเจาะผ่านข้อต่อแบบเต็ม คุณลักษณะนี้มีความสำคัญอย่างยิ่งในการประเมินความเสถียรและความทนทานของโครงสร้างพื้นนุ่มและท่าเรือ ซึ่งช่วยเพิ่มความน่าเชื่อถือของการออกแบบได้อย่างมากผ่านการวิเคราะห์ที่ใกล้เคียงกับสภาวะจริง
การวิเคราะห์โครงสร้างไฮดรอลิกและใต้ดินอย่างครอบคลุม
การวิเคราะห์โครงสร้างไฮดรอลิกและใต้ดินของ GTS NX เข้าถึงปรากฏการณ์การซึมผ่านของน้ำใต้ดินผ่านการวิเคราะห์การไหลที่สม่ำเสมอและไม่มั่นคง ใช้กฎของดาร์ซีเพื่อวิเคราะห์ปรากฏการณ์การแทรกซึมในโซนอิ่มตัวและไม่อิ่มตัวโดยละเอียด ในการวิเคราะห์โครงสร้างใต้ดิน จะพิจารณาองค์ประกอบอินเทอร์เฟซเพื่อให้เข้าใจปฏิสัมพันธ์ระหว่างพื้นดินและโครงสร้างที่เกี่ยวข้องได้อย่างแม่นยำ ช่วยให้สามารถประเมินเสถียรภาพของโครงสร้างไฮดรอลิก เช่น เขื่อน เขื่อน สิ่งอำนวยความสะดวกด้านน้ำประปาและบำบัดน้ำเสีย และโครงสร้างใต้ดิน เช่น ท่อระบายน้ำแบบกล่อง และทางเดินใต้ดิน
การวิเคราะห์ปฏิสัมพันธ์ระหว่างดินและโครงสร้างโดยพิจารณาถึงโหลดแบบไดนามิก
GTS NX มอบความสามารถในการวิเคราะห์แบบไดนามิก ซึ่งรวมถึงการวิเคราะห์สเปกตรัมค่าลักษณะเฉพาะ/การตอบสนอง และการวิเคราะห์ประวัติเวลาโดยพิจารณาโหลดไดนามิกต่างๆ เมื่อเวลาผ่านไป ซอฟต์แวร์นี้มีเครื่องมือในการคำนวณโหลดเฉพาะ เช่น โหลดสเปกตรัมตอบสนอง แผ่นดินไหวเทียม โหลดระเบิด และฝึกโหลดการสั่นสะเทือนโดยใช้ฐานข้อมูลและสูตรต่างๆ รองรับการวิเคราะห์ปฏิสัมพันธ์ระหว่างดินและโครงสร้าง การวิเคราะห์ประวัติเวลาแบบไม่เชิงเส้นใน GTS NX พิจารณาถึงความไม่เชิงเส้นของดิน จำลองขั้นตอนการก่อสร้าง และเชื่อมโยงผลลัพธ์จากการวิเคราะห์ความเครียดเพื่อการตรวจสอบโดยละเอียด ซึ่งรวมถึงการจำลองการสร้างและการกระจายแรงดันน้ำในรูขุมขน การจำลองพฤติกรรมของดินอย่างซื่อสัตย์ นอกจากนี้ GTS NX ยังมาพร้อมกับการวิเคราะห์ภาคสนามฟรี 1D และการวิเคราะห์เชิงเส้นเทียบเท่า 2D ทำให้เป็นโปรแกรมที่ครอบคลุม
