MIDAS GEN NX

主要機能

洗練されたUI・高度な解析技術から外部連携による自動化まで次世代の設計環境を支える充実の機能をご紹介します

インターフェース

洗練されたユーザーインターフェース高精細4K対応UIと大規模モデルを軽快に操る描画エンジン
一目で全体像を把握できる構成管理と自由度の高い入力環境が、エンジニアの創造力を最大限に引き出します。直感的なUIにより複雑な条件設定もスムーズに完結でき、検討・評価という本質的な業務に集中できる時間を創出します。

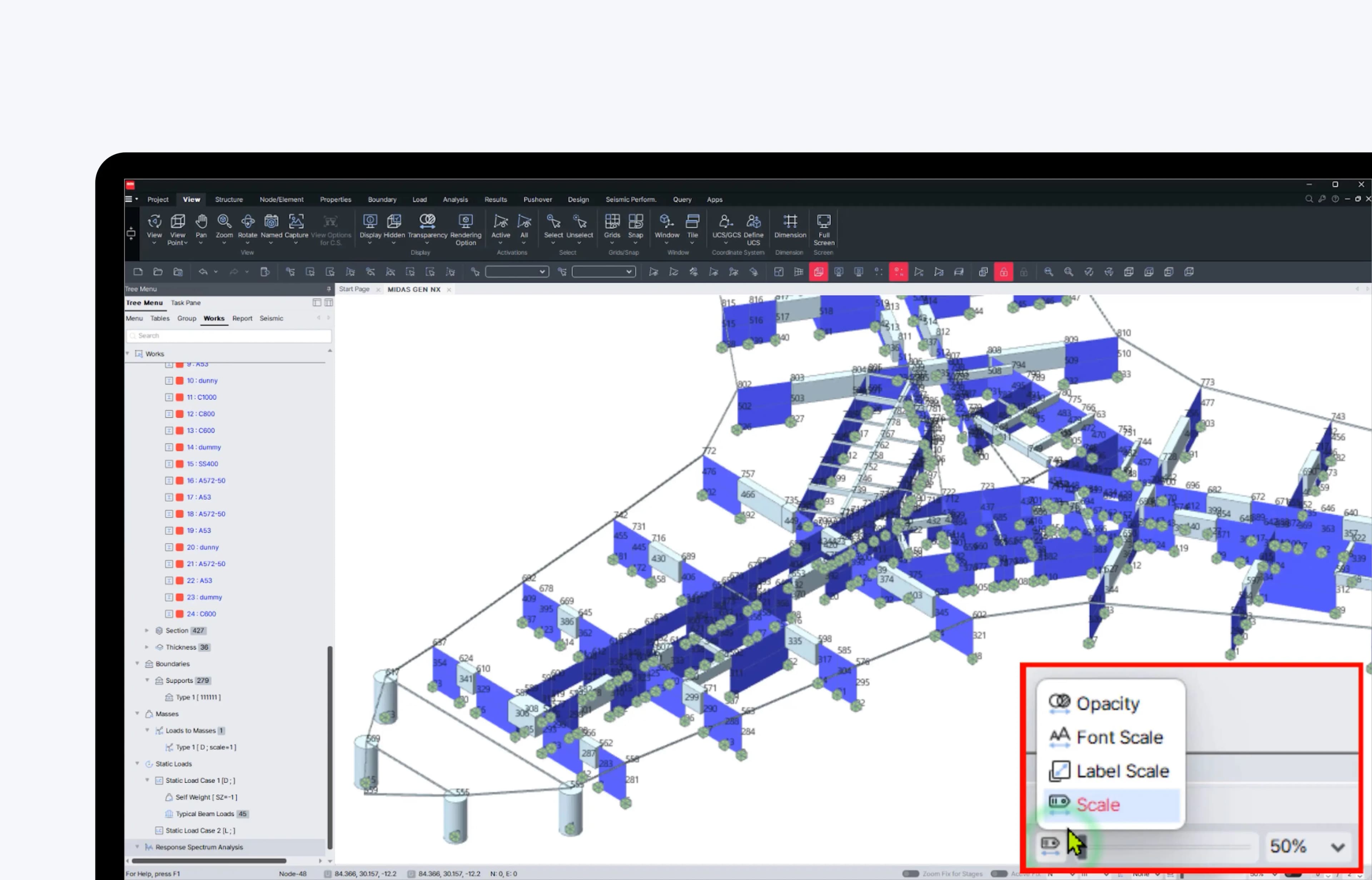

ビジュアルカスタマイズ自在なカラーマネジメントと透過表示が実現する、圧倒的な視認性
Pythonなどのスクリプト言語を通じて解析モデルの操作やデータの抽出を行い、定型業務の自動化プログラムを構築できます。 Excelや自社ツールとのシームレスな連携を可能にすることで、人的ミスの防止と一貫したデータ処理を実現します。

インターフェース

洗練されたユーザーインターフェース高精細4K対応UIと大規模モデルを軽快に操る描画エンジン
一目で全体像を把握できる構成管理と自由度の高い入力環境が、エンジニアの創造力を最大限に引き出します。直感的なUIにより複雑な条件設定もスムーズに完結でき、検討・評価という本質的な業務に集中できる時間を創出します。
ビジュアルカスタマイズ自在なカラーマネジメントと透過表示が実現する、圧倒的な視認性
Pythonなどのスクリプト言語を通じて解析モデルの操作やデータの抽出を行い、定型業務の自動化プログラムを構築できます。 Excelや自社ツールとのシームレスな連携を可能にすることで、人的ミスの防止と一貫したデータ処理を実現します。

モデリング

任意形状モデリングと構造グループ制約のない自由なモデリング環境と効率的な情報確認
複雑な架構や部材配置を制限なく再現できる、自由度の高いモデリング環境を提供します。要素・節点の任意のグループ化により、色分けや各種設定の変更、グループごとの解析結果を瞬時に確認でき、大規模なモデルの管理もスムーズに行えます。

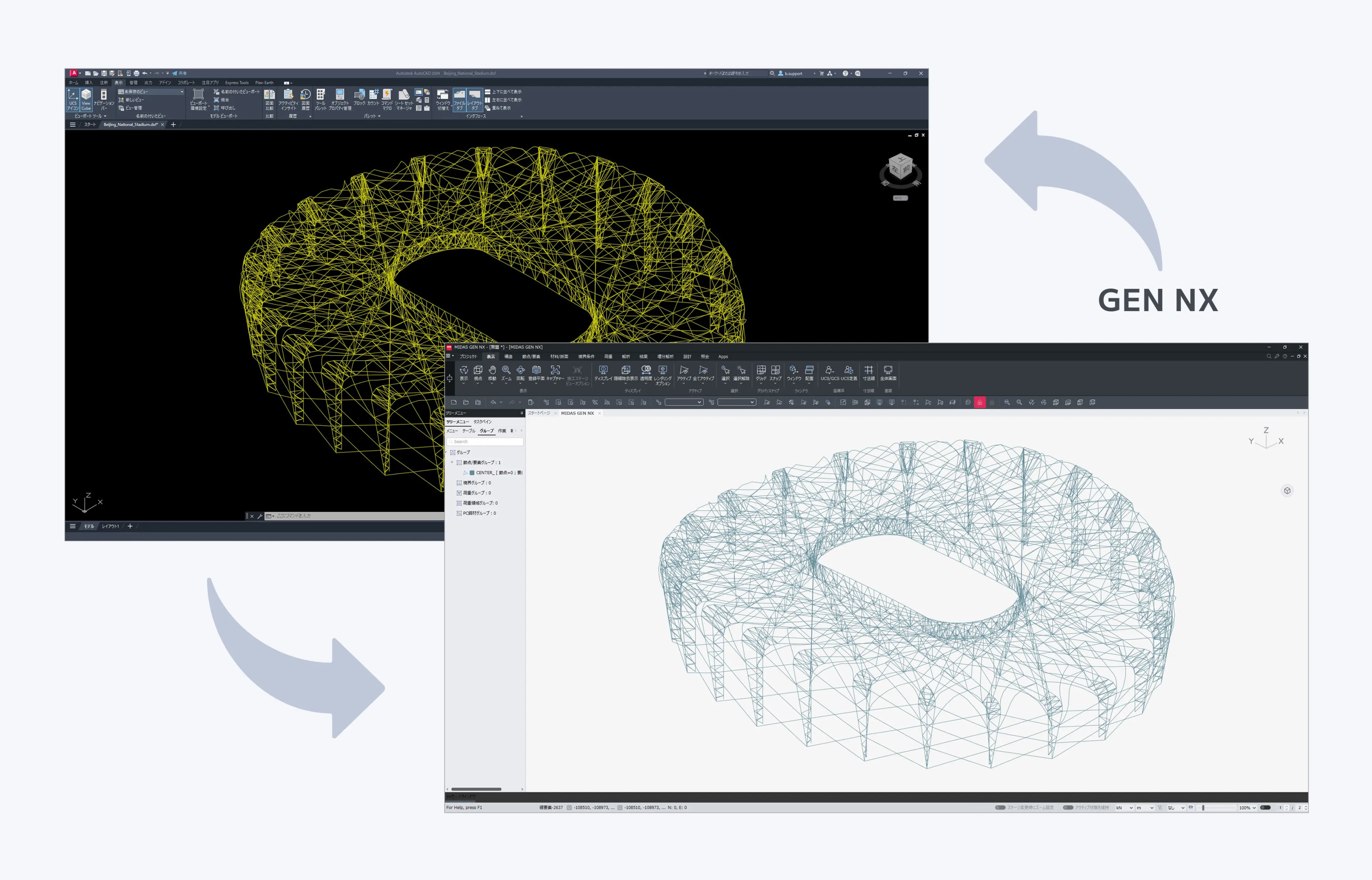

CADデータの読み込み / 書き出し設計フローを加速させる高度な互換性
CADで作成した3Dモデルファイルを直接読み込むことが可能です。また、作業や編集を行ったモデリング結果をCADファイルへ書き出すこともでき、スムーズな図面連携を支援します。

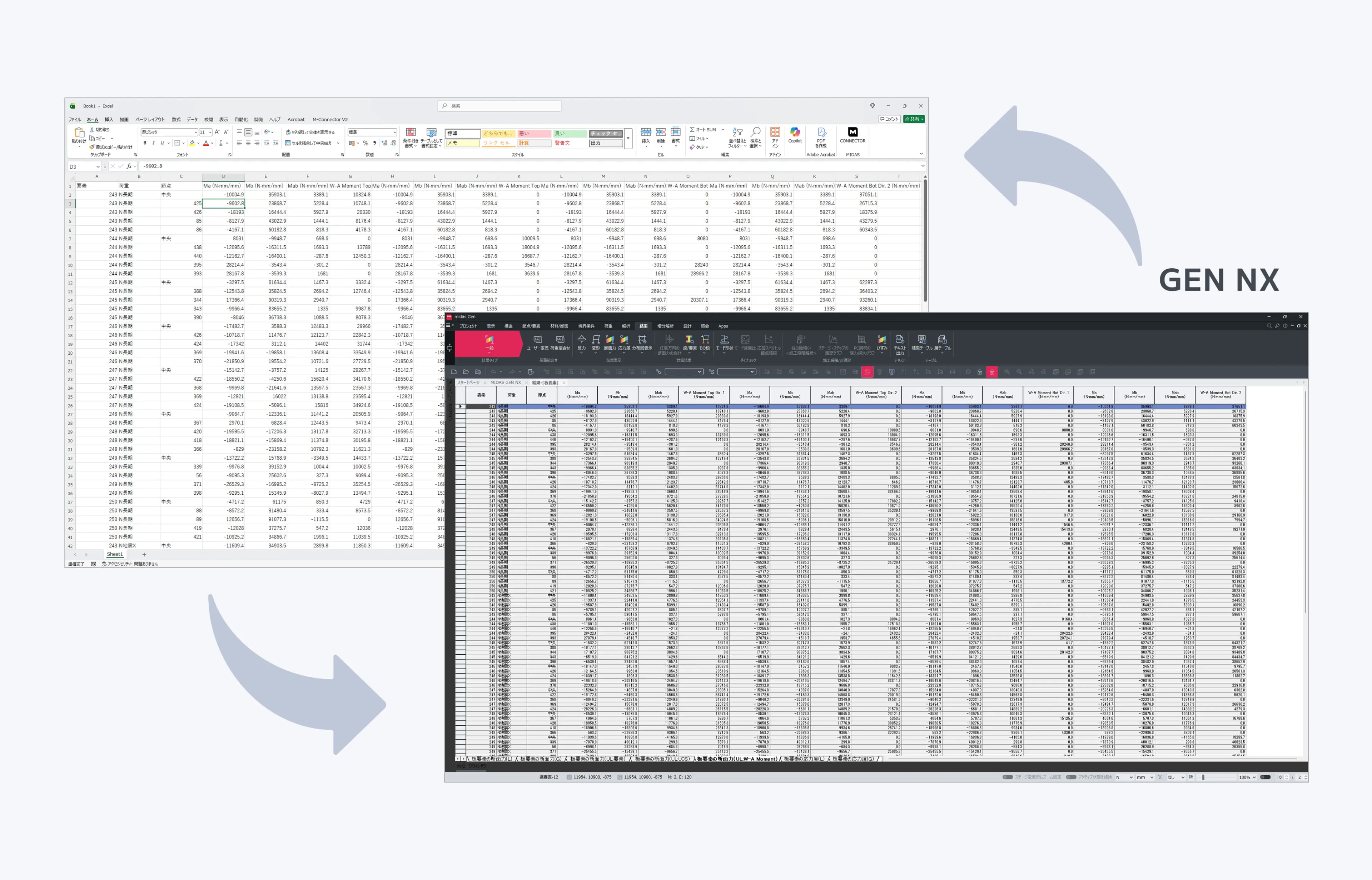

Excelとのデータ互換使い慣れたツールによる直感的なデータ編集
テーブル形式を用いたモデリング機能を提供しています。入力情報をExcel内で自在に編集し、再びGEN NXに反映させることができるため、大量のデータ管理も迅速に行えます。

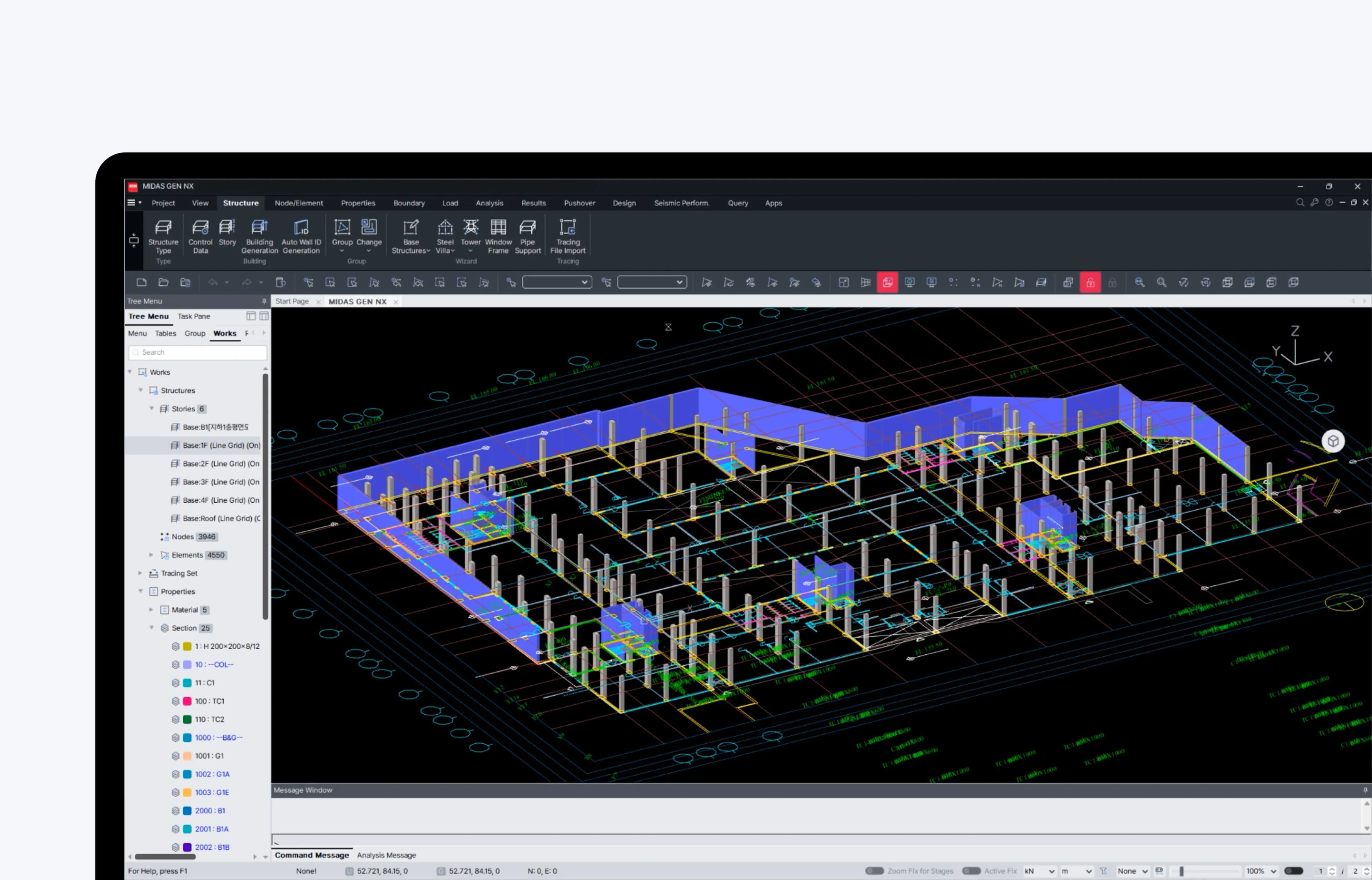

CAD図面トレース図面をガイドにした確実なモデリング
読み込んだDWG/DXF図面を層情報に割り当て、図面から要素をダイレクトに配置できます。複雑な断面形状や配置位置を図面データから直接反映できるため、手入力による転記ミスを最小限に抑えた正確なモデリングを支援します。

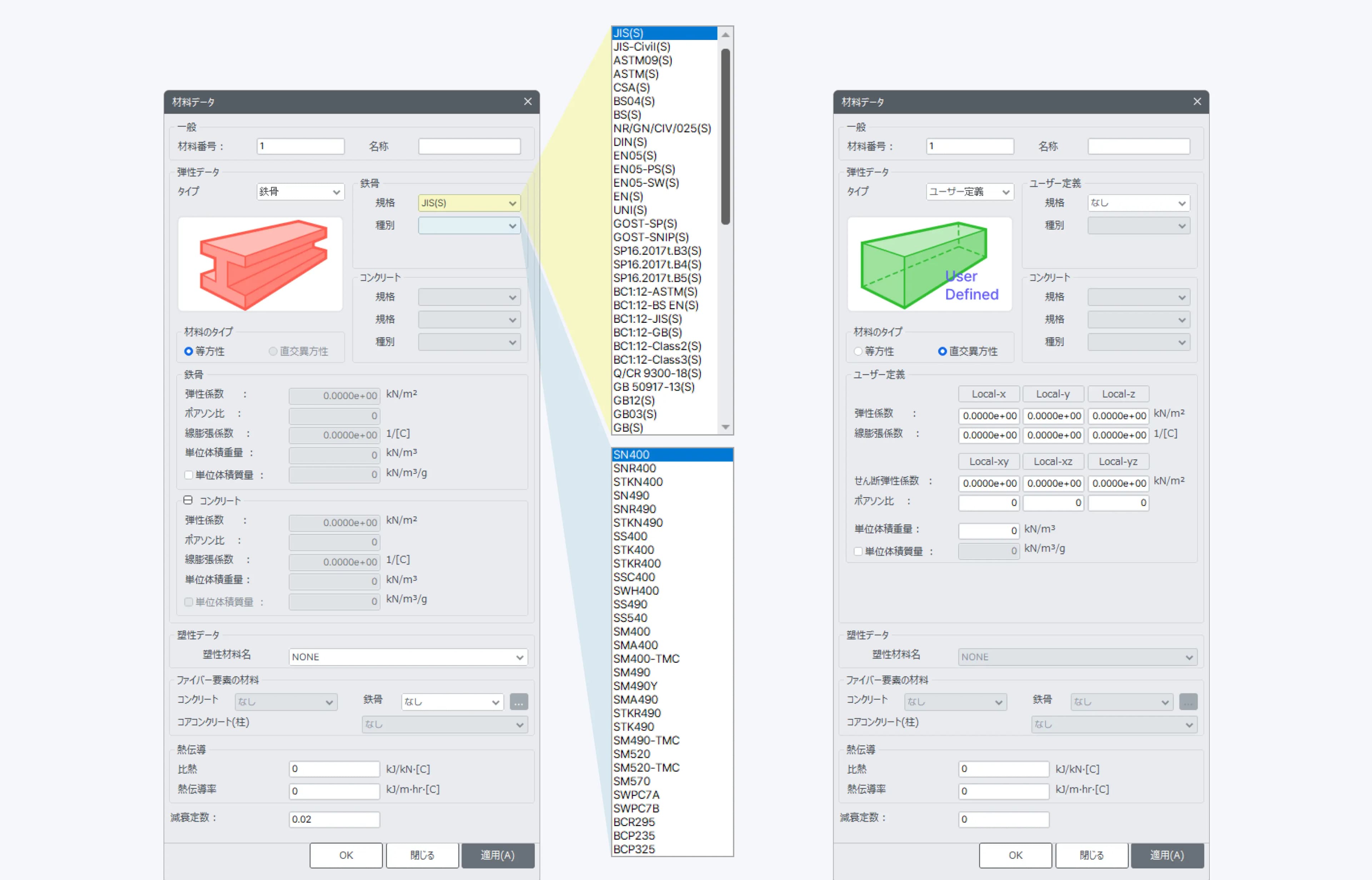

材料高度な解析を支える緻密な材料定義
各国規格の材料データを完備し、標準的な設計から即座に解析を開始できます。さらにヤング係数やポアソン比の個別指定により、木材などの直交異方性を持つ特殊な材料まで、その物理的特性を忠実にシミュレーションへ反映します。

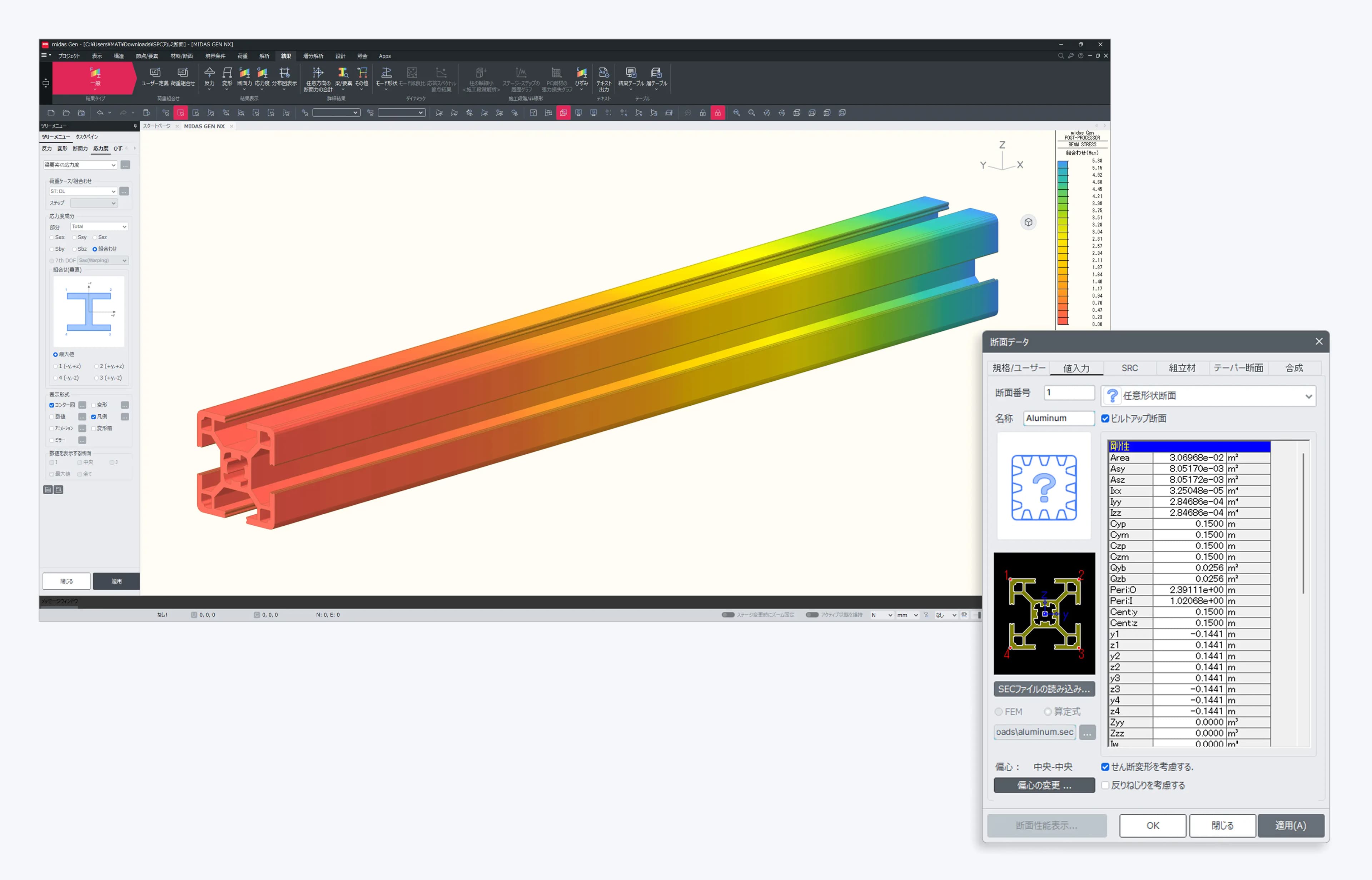

断面設計の幅を広げる圧倒的なライブラリと自由度
H形鋼や角形鋼管などの一般断面データベースに加え、組み立て材やテーパーへの対応、任意の形状を自由に作成できる高度な柔軟性を備えています。断面性能の直接入力にも対応しており、特殊な部材構成のモデリングもスムーズに実行可能です。

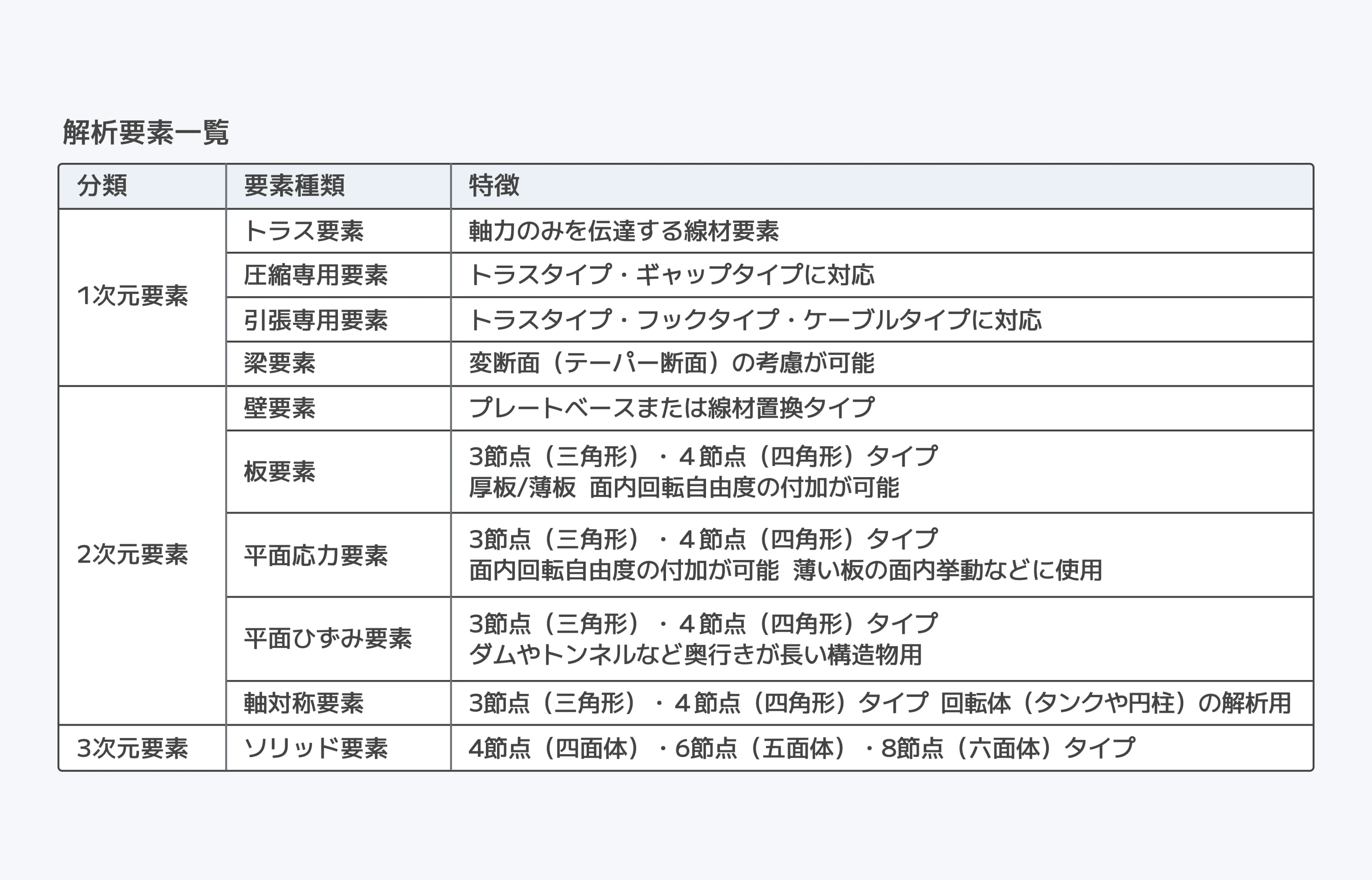

要素多種多様な要素モデルによる複雑な挙動の再現
トラスや梁要素をはじめ、引張・圧縮専用要素、非線形な挙動を制御するギャップ・フック要素まで幅広く網羅しています。ソリッドや板要素（薄板・厚板）も完備し、構造物の特性に応じた最適なモデル化をサポートします。

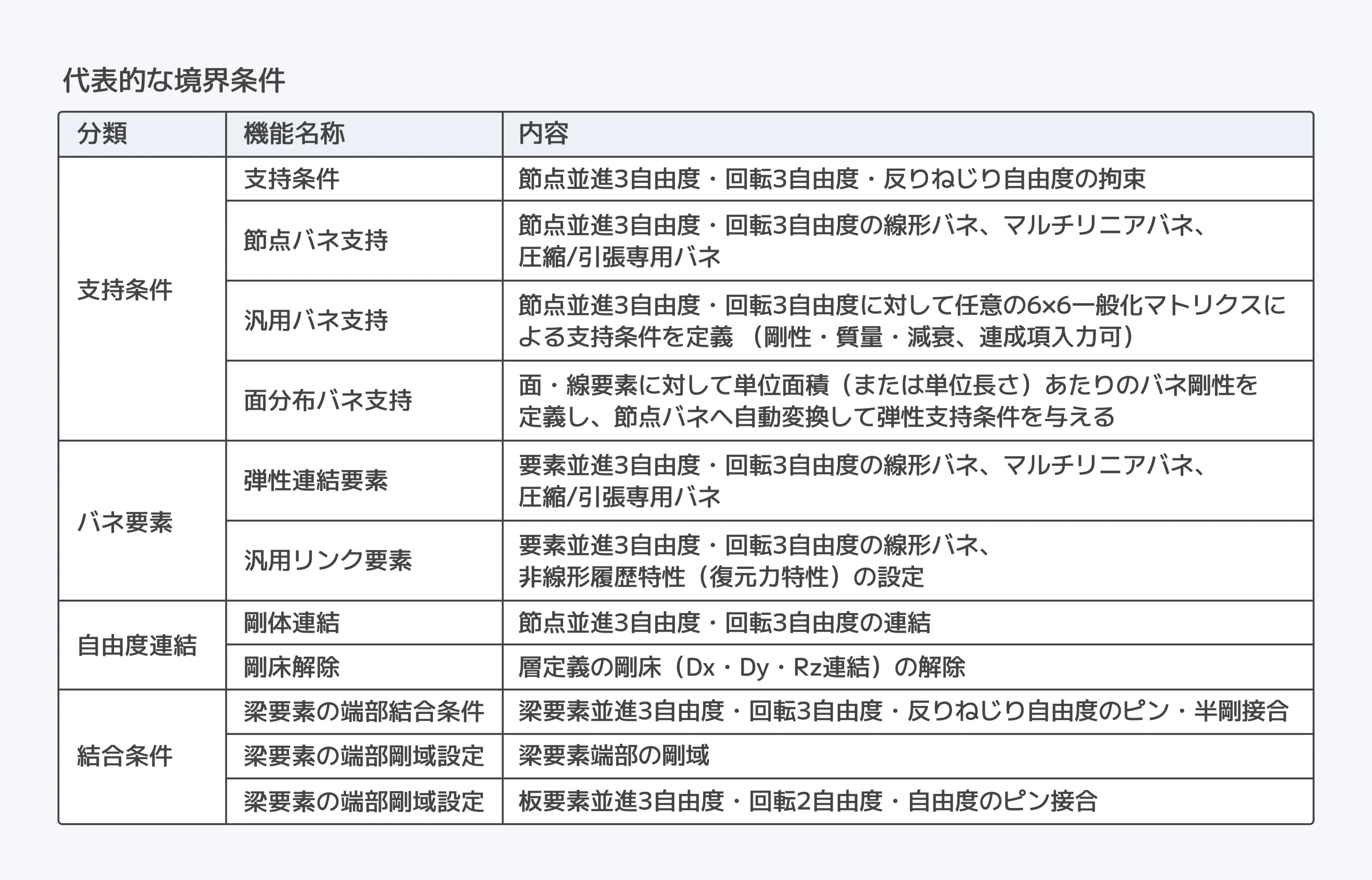

境界条件実構造の挙動を忠実に再現する多彩な支持・連結・結合条件
ピンやローラーなどの基本支持から、節点の並進3自由度・回転3自由度・反りねじり自由度の拘束に加え、節点バネや面分布バネ、汎用バネにより柔軟な支持条件を定義可能です。さらに、剛体連結や剛床解除による自由度連結、部材端部のピン・半剛結合や剛域設定にも対応し、実際の境界状態を高精度にモデル化できます。

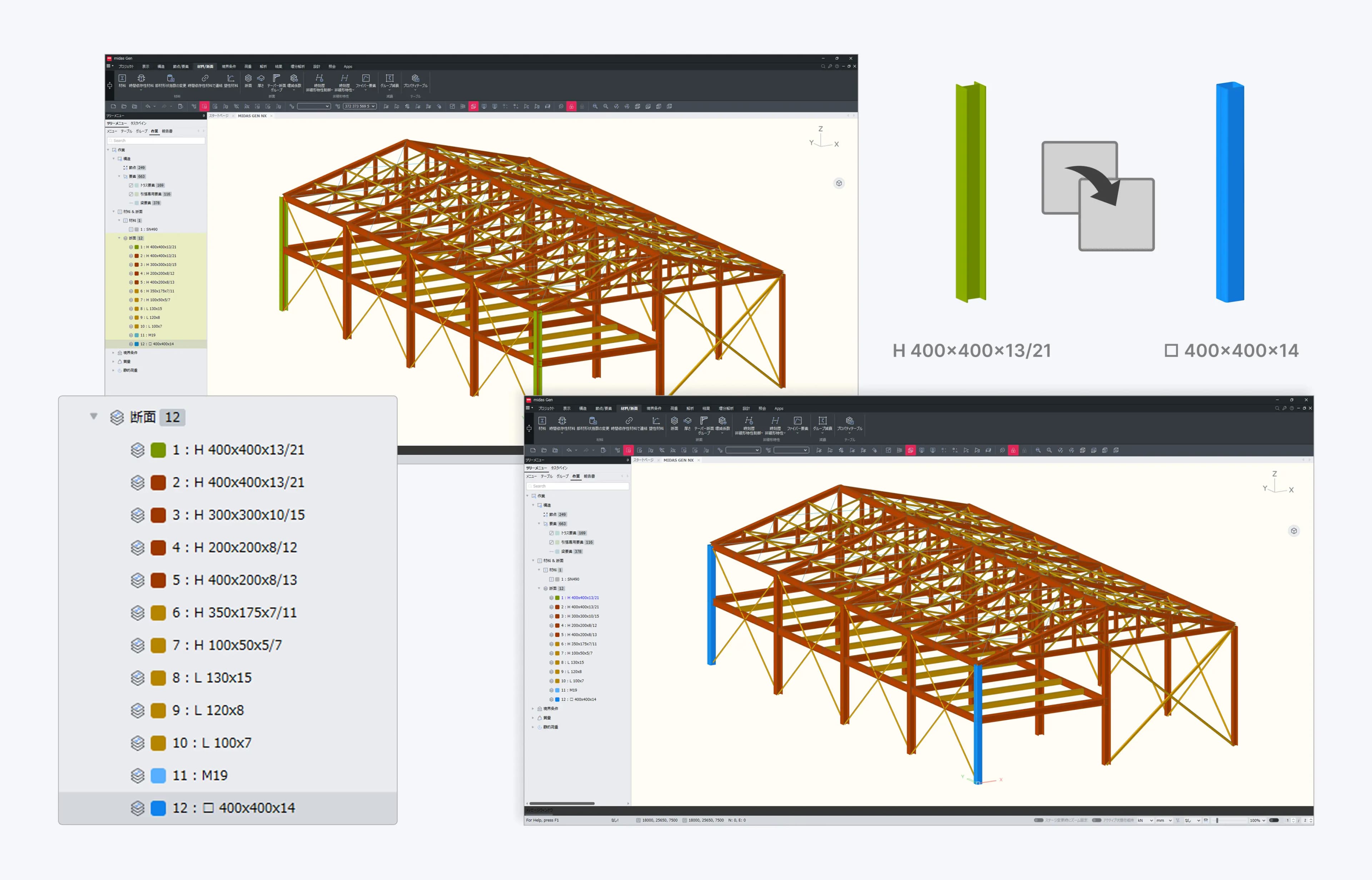

ドラッグ＆ドロップ編集直感的な操作による要素特性のクイック変更
作業ツリーから材料・断面・境界条件などをドラッグし、モデル画面上の要素へドロップするだけで特性を瞬時に変更できます。大量の部材断面も迷うことなく、効率的に一括編集することが可能です。
板要素のオートメッシュ機能複雑な領域もメッシュ自動生成
要素や節点で囲まれた任意の領域に対して、メッシュを自動生成します。開口部のある複雑な形状でも、設計意図に沿った適切な分割を瞬時に行え、モデリングの手間を大幅に削減します。

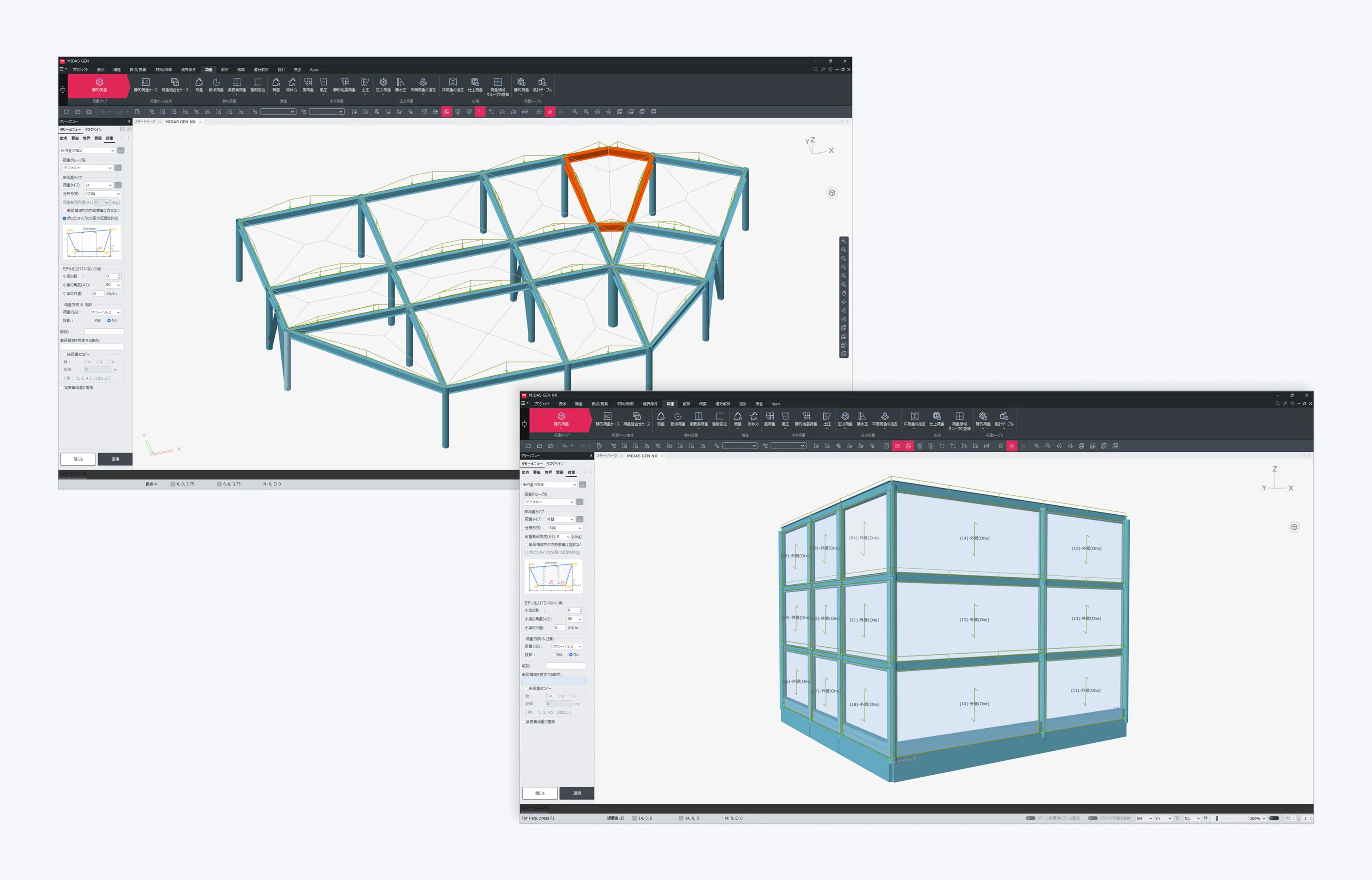

床荷重壁面や多角形など、あらゆる平面への一括載荷
水平面だけでなく垂直面（壁面）への載荷や、複雑な多角形範囲の指定も可能。一度の操作で複数箇所へ配置できるため、入力ミスを防ぎつつモデリング時間を劇的に短縮します。
地震荷重・風荷重パラメータ入力による基準に基づいた自動算定
地域係数や地表面粗度区分などの必要なパラメータを入力するだけで、荷重を自動算定します。手計算の手間を省き、基準に準拠した高精度な荷重設定を瞬時に実現します。

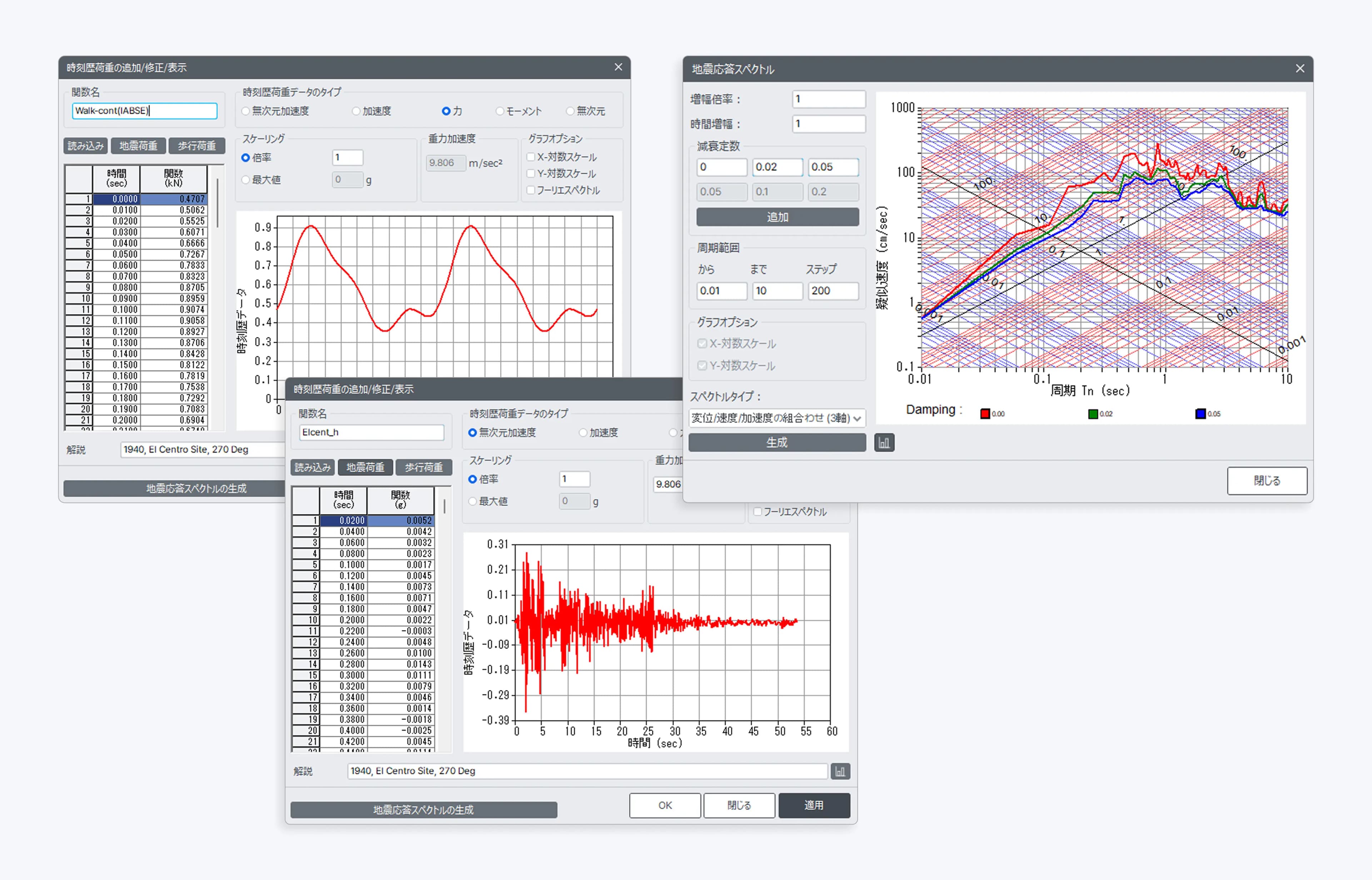

動的荷重設計用入力地震動の作成から高度な応答解析までを支援
標準搭載の地震波・歩行荷重データベースに加え、 Excel等からのコピー＆ペーストによる迅速なデータ入力が可能です。設計用入力地震動の作成・取り込みにも対応しており、非線形要素を組み合わせた実情に即した耐震検証を支援します。

モデリング

任意形状モデリングと構造グループ制約のない自由なモデリング環境と効率的な情報確認
複雑な架構や部材配置を制限なく再現できる、自由度の高いモデリング環境を提供します。要素・節点の任意のグループ化により、色分けや各種設定の変更、グループごとの解析結果を瞬時に確認でき、大規模なモデルの管理もスムーズに行えます。
CADデータの読み込み / 書き出し設計フローを加速させる高度な互換性
CADで作成した3Dモデルファイルを直接読み込むことが可能です。また、作業や編集を行ったモデリング結果をCADファイルへ書き出すこともでき、スムーズな図面連携を支援します。
Excelとのデータ互換使い慣れたツールによる直感的なデータ編集
テーブル形式を用いたモデリング機能を提供しています。入力情報をExcel内で自在に編集し、再びGEN NXに反映させることができるため、大量のデータ管理も迅速に行えます。
CAD図面トレース図面をガイドにした確実なモデリング
読み込んだDWG/DXF図面を層情報に割り当て、図面から要素をダイレクトに配置できます。複雑な断面形状や配置位置を図面データから直接反映できるため、手入力による転記ミスを最小限に抑えた正確なモデリングを支援します。
材料高度な解析を支える緻密な材料定義
各国規格の材料データを完備し、標準的な設計から即座に解析を開始できます。さらにヤング係数やポアソン比の個別指定により、木材などの直交異方性を持つ特殊な材料まで、その物理的特性を忠実にシミュレーションへ反映します。
断面設計の幅を広げる圧倒的なライブラリと自由度
H形鋼や角形鋼管などの一般断面データベースに加え、組み立て材やテーパーへの対応、任意の形状を自由に作成できる高度な柔軟性を備えています。断面性能の直接入力にも対応しており、特殊な部材構成のモデリングもスムーズに実行可能です。
要素多種多様な要素モデルによる複雑な挙動の再現
トラスや梁要素をはじめ、引張・圧縮専用要素、非線形な挙動を制御するギャップ・フック要素まで幅広く網羅しています。ソリッドや板要素（薄板・厚板）も完備し、構造物の特性に応じた最適なモデル化をサポートします。
境界条件実構造の挙動を忠実に再現する多彩な支持・連結・結合条件
ピンやローラーなどの基本支持から、節点の並進3自由度・回転3自由度・反りねじり自由度の拘束に加え、節点バネや面分布バネ、汎用バネにより柔軟な支持条件を定義可能です。さらに、剛体連結や剛床解除による自由度連結、部材端部のピン・半剛結合や剛域設定にも対応し、実際の境界状態を高精度にモデル化できます。
ドラッグ＆ドロップ編集直感的な操作による要素特性のクイック変更
作業ツリーから材料・断面・境界条件などをドラッグし、モデル画面上の要素へドロップするだけで特性を瞬時に変更できます。大量の部材断面も迷うことなく、効率的に一括編集することが可能です。
板要素のオートメッシュ機能複雑な領域もメッシュ自動生成
要素や節点で囲まれた任意の領域に対して、メッシュを自動生成します。開口部のある複雑な形状でも、設計意図に沿った適切な分割を瞬時に行え、モデリングの手間を大幅に削減します。
床荷重壁面や多角形など、あらゆる平面への一括載荷
水平面だけでなく垂直面（壁面）への載荷や、複雑な多角形範囲の指定も可能。一度の操作で複数箇所へ配置できるため、入力ミスを防ぎつつモデリング時間を劇的に短縮します。
地震荷重・風荷重パラメータ入力による基準に基づいた自動算定
地域係数や地表面粗度区分などの必要なパラメータを入力するだけで、荷重を自動算定します。手計算の手間を省き、基準に準拠した高精度な荷重設定を瞬時に実現します。
動的荷重設計用入力地震動の作成から高度な応答解析までを支援
標準搭載の地震波・歩行荷重データベースに加え、 Excel等からのコピー＆ペーストによる迅速なデータ入力が可能です。設計用入力地震動の作成・取り込みにも対応しており、非線形要素を組み合わせた実情に即した耐震検証を支援します。

解析機能

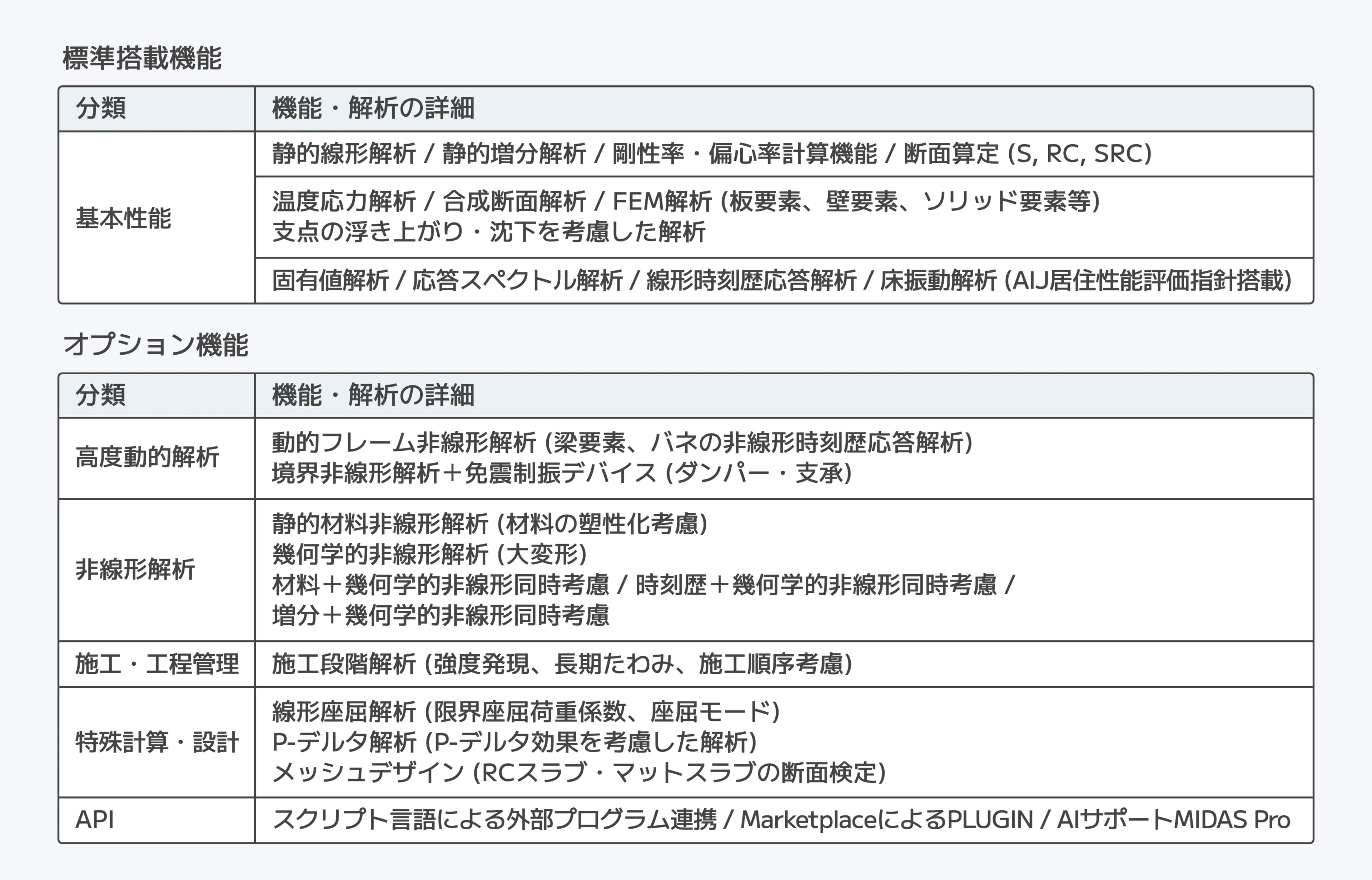

解析機能ラインナップ標準機能で網羅する高度な解析と専門領域を支える強力なオプション
静的線形・増分解析から、温度応力、床振動解析、線形時刻歴応答解析まで、実務で求められる高度な計算機能を標準搭載しています。さらに、動的フレーム非線形解析や免震制振デバイス、施工段階解析といった多彩なオプションを追加することで、構造物の特性や設計フェーズに合わせた、より精緻で柔軟なシミュレーション環境を構築可能です。

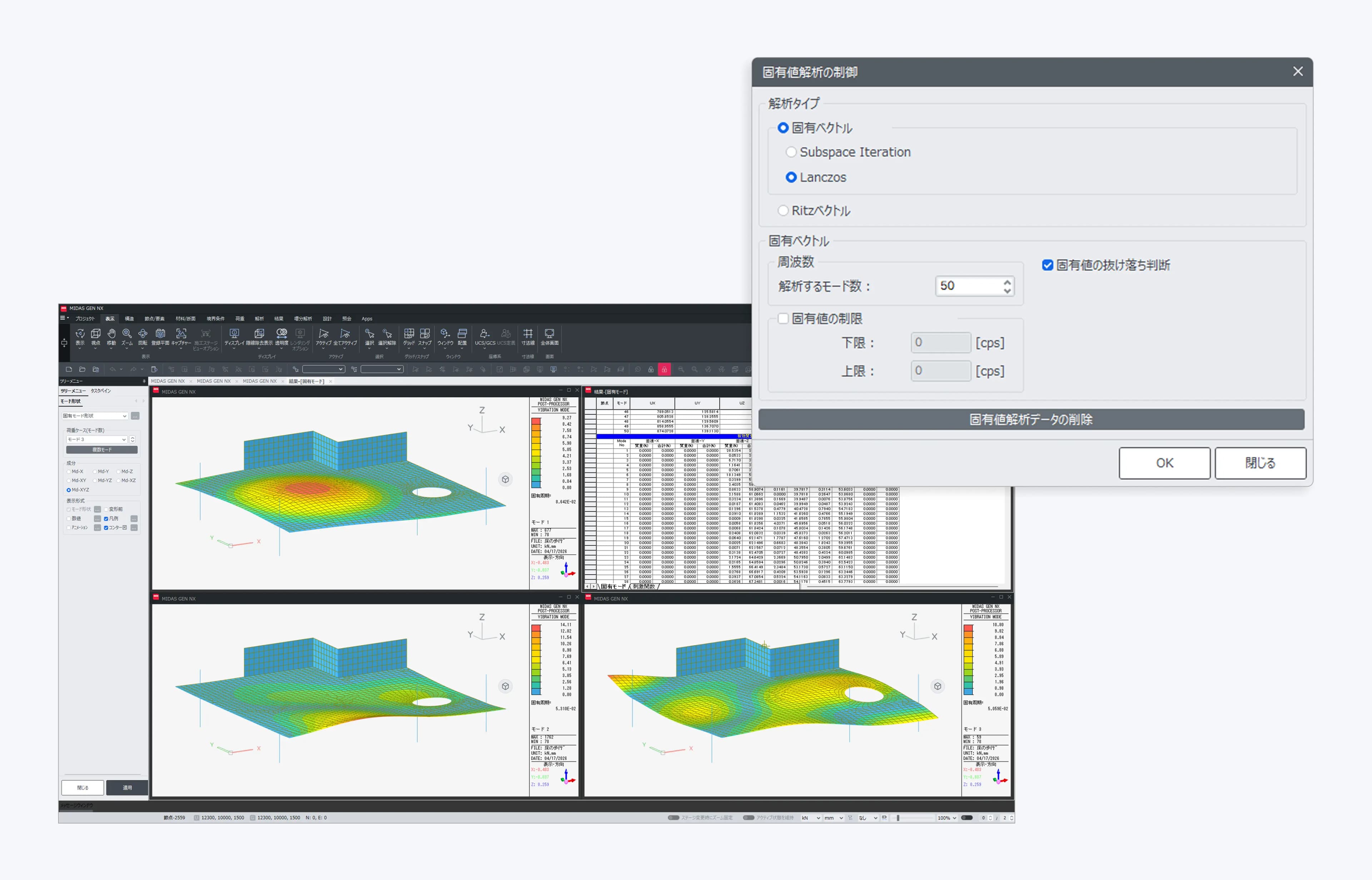

固有値解析モデル規模に応じた最適な解析手法の選択
Lanczos法やRitzベクトルなど、構造物の規模や目的に合わせて最適なアルゴリズムを選択できます。固有周期やモード形状、有効質量比などの動的特性を迅速に算出し、精度の高い振動解析を支援します。
応答スペクトル解析基準に準拠したスペクトル波形と高度な算出手法
「建築物の構造関係技術基準解説書」に準拠したデータベースを内蔵し、各設計基準に応じた応答スペクトル解析が可能です。 SRSSやCQCなどの多様なモード組み合わせ方法に対応しており、節点慣性力や加速度等の解析結果を迅速に取得できます。
静的増分解析非線形特性を考慮した耐震性能の精緻な評価
部材や支点の非線形性を考慮し、バイリニアやトリリニアの他、圧縮/引張専用など多彩なスケルトン設定を用いた荷重増分・変位増分による静的増分解析が可能です。 3次元モデル上でのヒンジ発生状況や塑性化の過程を視覚的に確認でき、構造物全体の終局耐力を把握できます。
時刻歴応答解析（線形・非線形）標準の線形動的シミュレーションから高度な非線形・免震・制振検証まで対応
直接積分法やモード重ね合わせ法に加え、オプションで部材の塑性化を考慮した非線形解析が可能です。 TMDやメーカー製品データを活用した、より実戦的な免震・制振解析をサポート。歩行振動の評価グラフやアニメーション出力で、複雑な応答特性を直感的に把握できます。
座屈解析（線形・非線形）部材の安定性から崩壊挙動までの多角的な評価
荷重タイプ（変動/一定）を選択可能な線形座屈解析により座屈荷重係数を算出できます。さらに幾何学的非線形解析、および材料非線形解析を併用した耐力評価に対応しており、大変形や降伏を伴う構造物の崩壊挙動まで追跡可能です。
材料非線形解析多様な材料特性に対応した塑性挙動の精緻なシミュレーション
Von Mises、Drucker-Prager、コンクリート損傷モデル、組積造モデルなど、多彩な塑性材料モデルを搭載しています。弧長増分法等の反復手法を用いることで、部材の塑性化を伴う複雑な応力状態においても、収束性の高い解析を実行できます

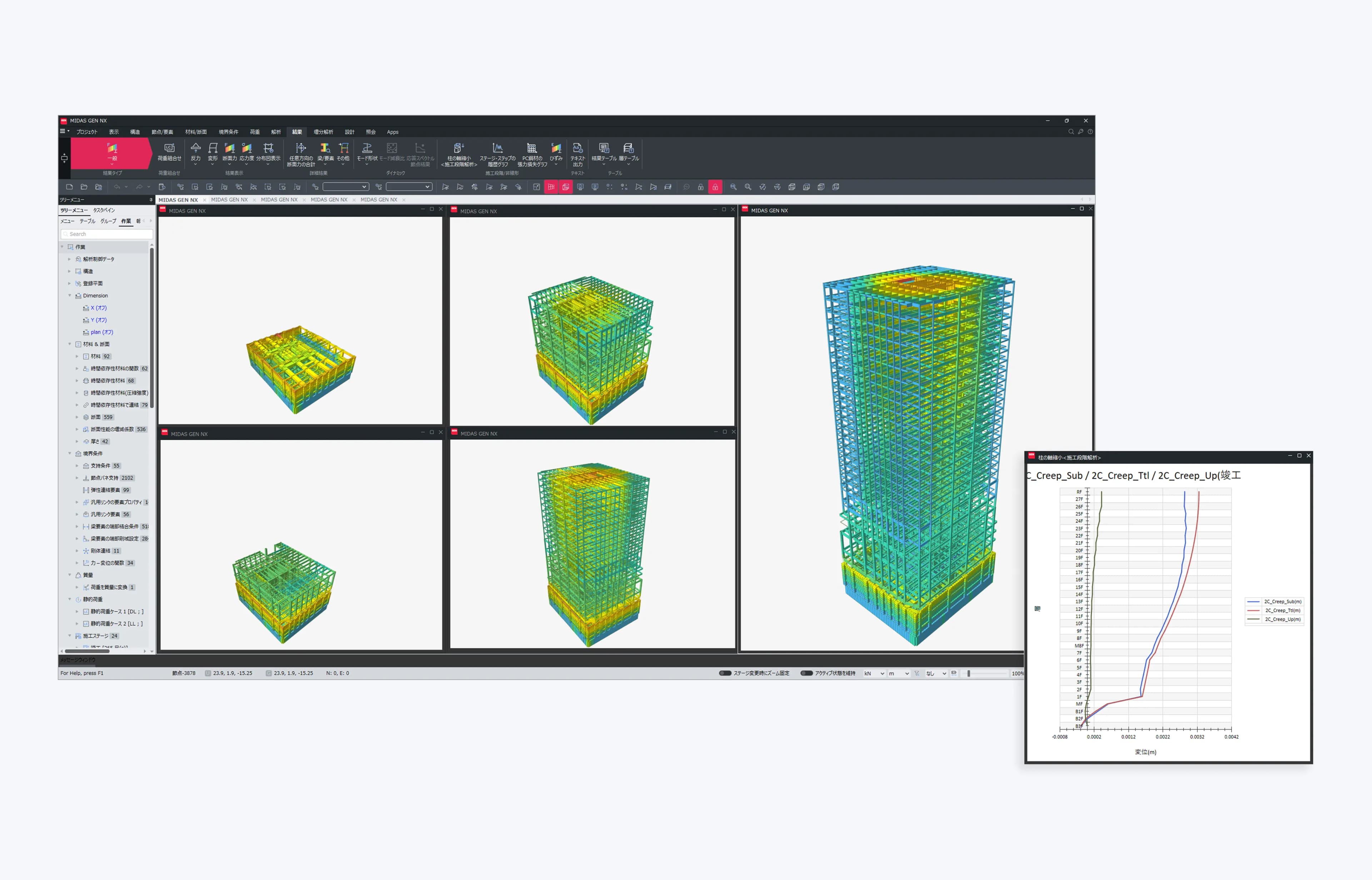

施工段階解析工程ごとの形状変化と材料特性の経時変化を厳密に考慮
施工順序や載荷手順に応じた形状・断面力の変化を確認できます。クリープ、乾燥収縮、材料強度の経時変化といった時間依存性材料モデルに対応するほか、 PC鋼材の引張損失やケーブルのプレテンション制御など、施工実態に即したモデル化が可能です。

解析機能

解析機能ラインナップ標準機能で網羅する高度な解析と専門領域を支える強力なオプション
静的線形・増分解析から、温度応力、床振動解析、線形時刻歴応答解析まで、実務で求められる高度な計算機能を標準搭載しています。さらに、動的フレーム非線形解析や免震制振デバイス、施工段階解析といった多彩なオプションを追加することで、構造物の特性や設計フェーズに合わせた、より精緻で柔軟なシミュレーション環境を構築可能です。
固有値解析モデル規模に応じた最適な解析手法の選択
Lanczos法やRitzベクトルなど、構造物の規模や目的に合わせて最適なアルゴリズムを選択できます。固有周期やモード形状、有効質量比などの動的特性を迅速に算出し、精度の高い振動解析を支援します。
応答スペクトル解析基準に準拠したスペクトル波形と高度な算出手法
「建築物の構造関係技術基準解説書」に準拠したデータベースを内蔵し、各設計基準に応じた応答スペクトル解析が可能です。 SRSSやCQCなどの多様なモード組み合わせ方法に対応しており、節点慣性力や加速度等の解析結果を迅速に取得できます。
静的増分解析非線形特性を考慮した耐震性能の精緻な評価
部材や支点の非線形性を考慮し、バイリニアやトリリニアの他、圧縮/引張専用など多彩なスケルトン設定を用いた荷重増分・変位増分による静的増分解析が可能です。 3次元モデル上でのヒンジ発生状況や塑性化の過程を視覚的に確認でき、構造物全体の終局耐力を把握できます。
時刻歴応答解析（線形・非線形）標準の線形動的シミュレーションから高度な非線形・免震・制振検証まで対応
直接積分法やモード重ね合わせ法に加え、オプションで部材の塑性化を考慮した非線形解析が可能です。 TMDやメーカー製品データを活用した、より実戦的な免震・制振解析をサポート。歩行振動の評価グラフやアニメーション出力で、複雑な応答特性を直感的に把握できます。
座屈解析（線形・非線形）部材の安定性から崩壊挙動までの多角的な評価
荷重タイプ（変動/一定）を選択可能な線形座屈解析により座屈荷重係数を算出できます。さらに幾何学的非線形解析、および材料非線形解析を併用した耐力評価に対応しており、大変形や降伏を伴う構造物の崩壊挙動まで追跡可能です。
材料非線形解析多様な材料特性に対応した塑性挙動の精緻なシミュレーション
Von Mises、Drucker-Prager、コンクリート損傷モデル、組積造モデルなど、多彩な塑性材料モデルを搭載しています。弧長増分法等の反復手法を用いることで、部材の塑性化を伴う複雑な応力状態においても、収束性の高い解析を実行できます
施工段階解析工程ごとの形状変化と材料特性の経時変化を厳密に考慮
施工順序や載荷手順に応じた形状・断面力の変化を確認できます。クリープ、乾燥収縮、材料強度の経時変化といった時間依存性材料モデルに対応するほか、 PC鋼材の引張損失やケーブルのプレテンション制御など、施工実態に即したモデル化が可能です。

API関連

ビジュアルカスタマイズ自在なカラーマネジメントと透過表示が実現する、圧倒的な視認性
Pythonなどのスクリプト言語を通じて解析モデルの操作やデータの抽出を行い、定型業務の自動化プログラムを構築できます。 Excelや自社ツールとのシームレスな連携を可能にすることで、人的ミスの防止と一貫したデータ処理を実現します。
MIDAS ConnectorによるExcelアドイン連携ノンコーディングで実現する解析ワークフローの自動化と最適化
使い慣れたExcelシートとダイレクトにリンクし、マウス操作のみで高度なテンプレート活用やデータ連携が可能です。 APIコマンド（JSON）をベースとした直感的なスタック・フロー機能を搭載し、反復的なループ処理や複雑なタスクの自動化を容易に実現します。

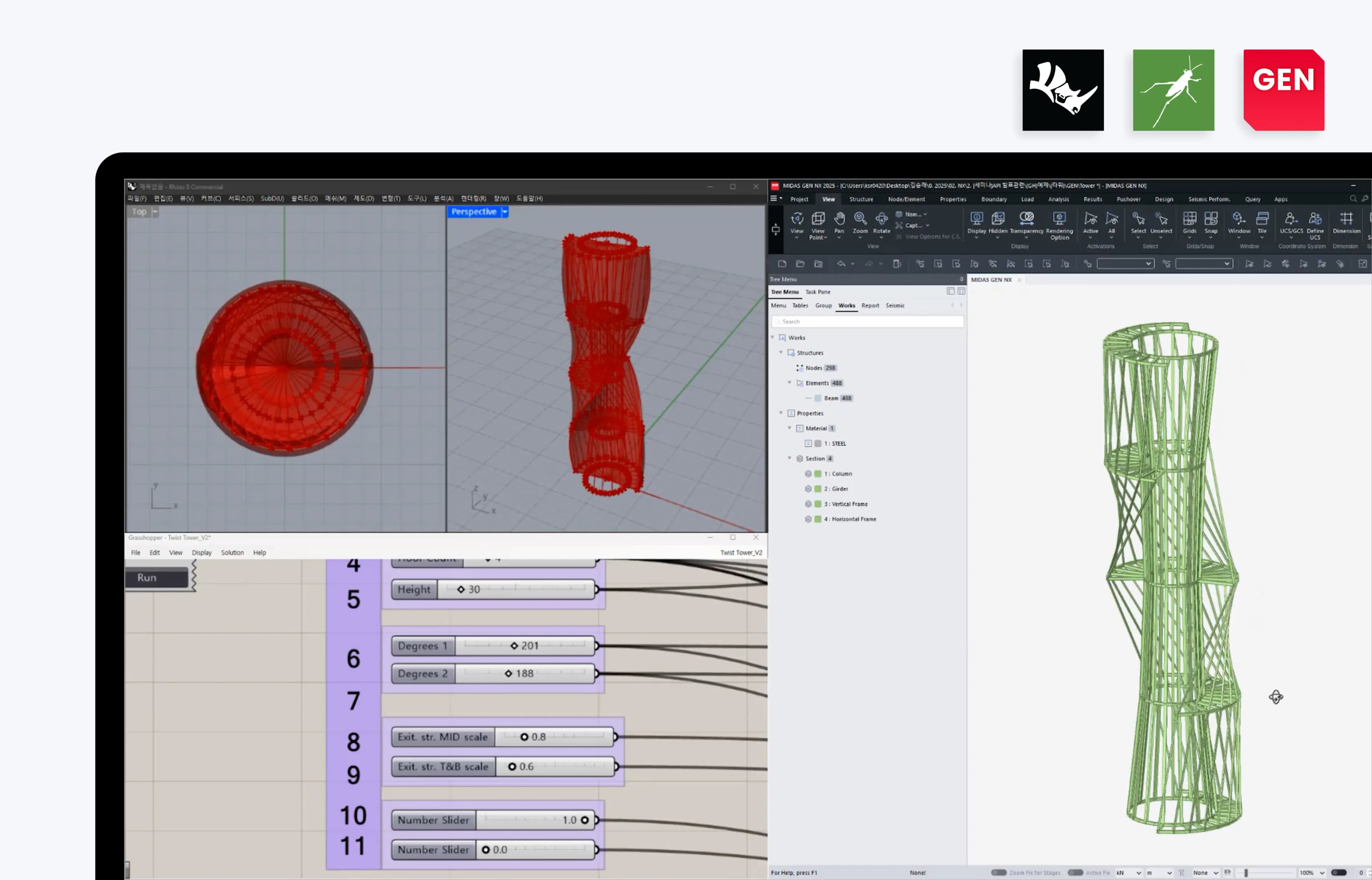

Grasshopperプラグイン連携 Rhino/Grasshopperとの直接連携による形状検討の効率化
Rhinoceros上で作成した複雑な曲面や自由形状を、 Grasshopperを通じて解析モデルへスムーズに変換・同期します。パラメトリックモデリングを活用することで、形状変更を伴う試行錯誤のプロセスでも、モデルを再構築する手間を省き、迅速なスタディを実現します。

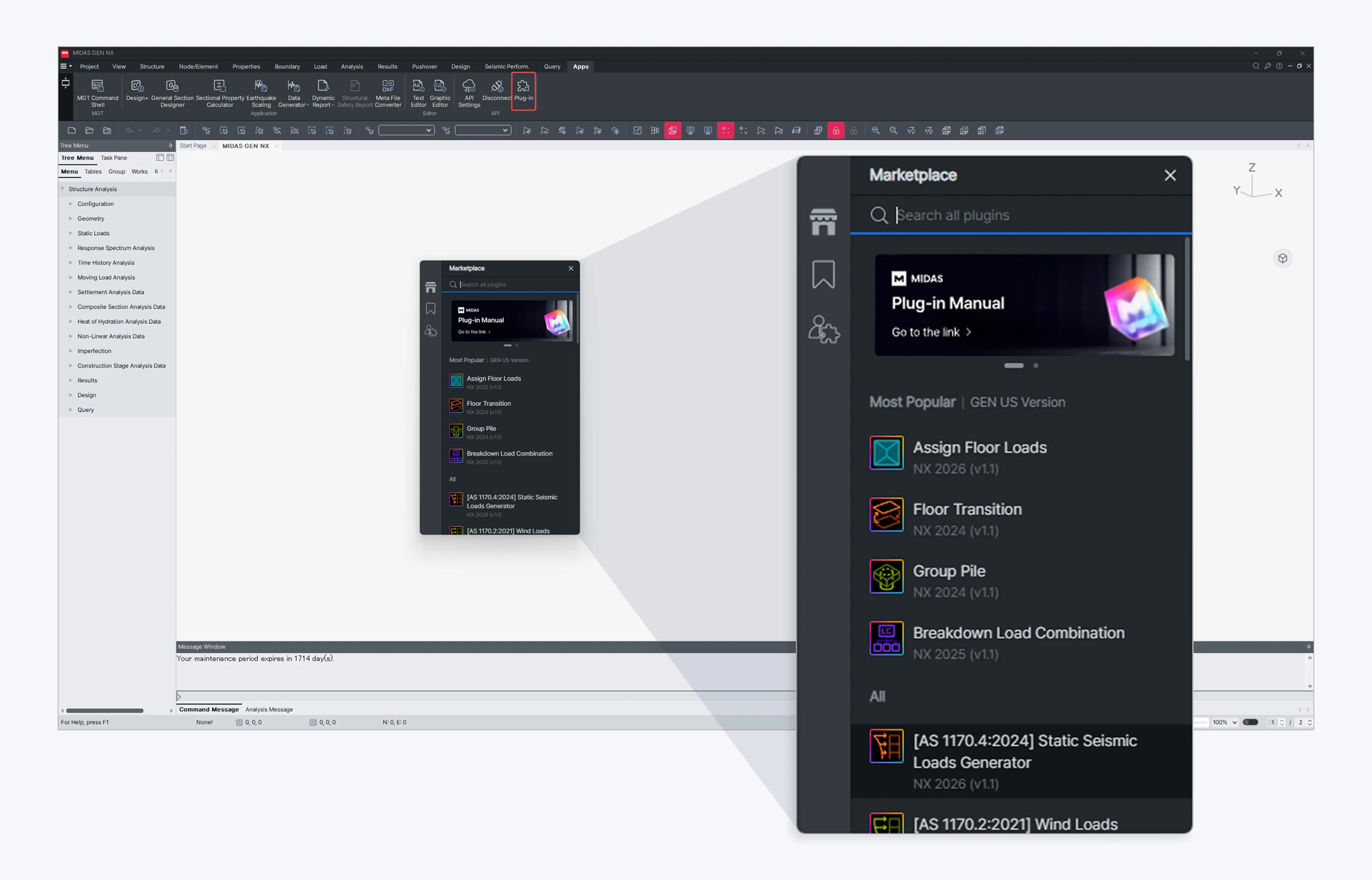

PLUG IN Marketplaceから拡張機能を追加
Marketplaceから、モデリング補助・データ変換・設計支援など、用途に応じたPLUGINを追加できます。標準機能に加え、社内で作成した独自機能の共有・活用により、利用環境や業務フローに合わせた最適な解析環境を構築できます。
