MIDAS GEN

MIDAS GEN background

MIDAS GEN

주요 기능

MIDAS GEN의 주요 기능을 만나보세요. 다양한 컨텐츠를 통해 제품의 핵심적인 특징들을 확인하실 수 있습니다.

특징

국가별 다양한 설계기준
RC Design: AC1318, Eurocode 2 & 8, BS8110, IS:456, CSA-A23.3, GB50010, AIJ-WSD, TWN-USD, NSCP, NTC, AIK-USD & WDS, KSCE-USD, KCI-USD , KDS 41 20 Steel Design: AISC-ASD & LRFD, AISI-CFSD, Eurocode 3, BS5950, IS:800, CSA-S16, GBJ17 & GB50017,NSCP, AIJ-ASD, TWN-ASD & LSD, AIK-ASD & LSD & CFSD, KSCE-LSD, KSSC-ASD , KDS 41 30 SRC Design: SSRC, JGJ138, AIJ-SRC, TWN-SRC, AIK-SRC2K, AIK-SRC, KSSC-CFT Footing Design: AC1318, BS8110, AIJ-WSD, KCI-USD Slab & Wall Design: AC1318, Eurocode 2, NTC Capacity Design: Eurocode 8, NTC2008
풍하중, 지진하중 자동 산정 및 입력
Wind Load: IBC(ASCE7), UBC, ANSI, Eurocode 1, BS6399, IS875, NBC, GB, Japan, Taiwan & Korea, DPT.1311-50, NSR Seismic Load: IBC(ASCE7), UBC, ATC 3-06, Eurocode 8, IS 1893, NBC, GB, Japan, Taiwan & Korea, NSR, NTC
초고층 건물 특화해석
• 시간의존적 재질특성(크리프, 건조수축)을 고려한 시공단계 해석 (Column Shortening) 기능 • Geometry 변화와 경계조건, 하중을 고려한 시공단계해석(Construction Stage Analysis) 기능 • Building model 생성 wizard 기능 • Story Mass 자동 계산 및 변환 기능 • 균열 발생을 고려한 강성 변경 기능
고급 특수해석 기능

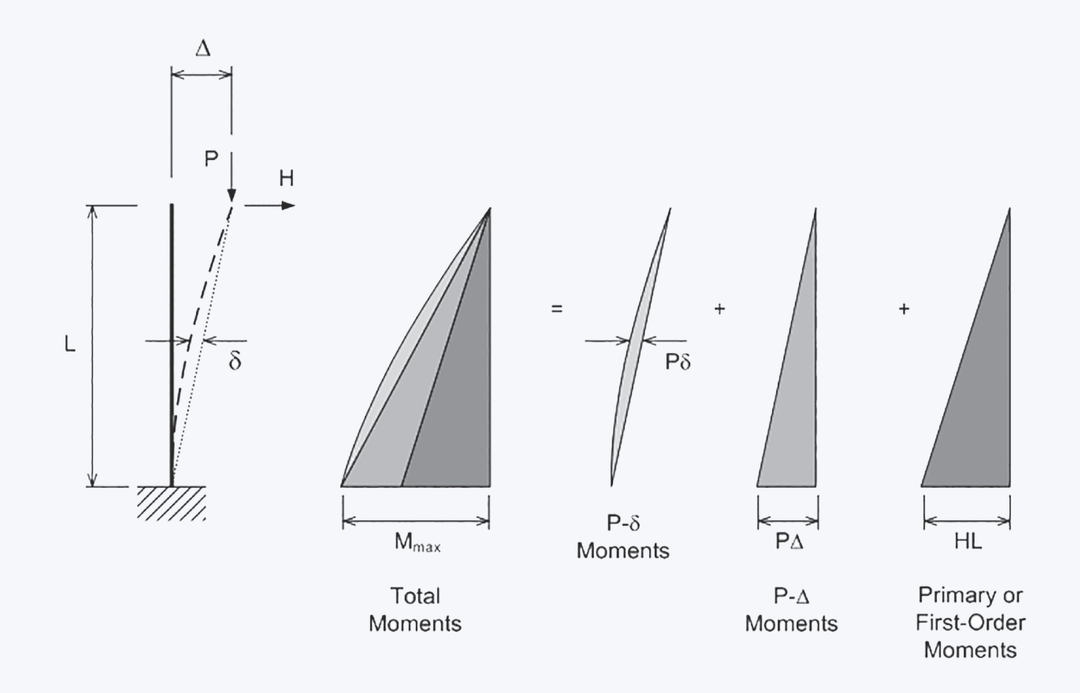

• P-Delta & Large Displacement 해석 • 비선형/선형 동적해석 (시간이력, 응답스펙트럼, etc.) • 면진&제진 장치 해석 (Base Isolators & Dampers) • 비선형 정적해석 (Pushover) 해석 • 비탄성 시간이력해석 • Staged post-tensioning • Catenary Cable Structure • 수화열 해석

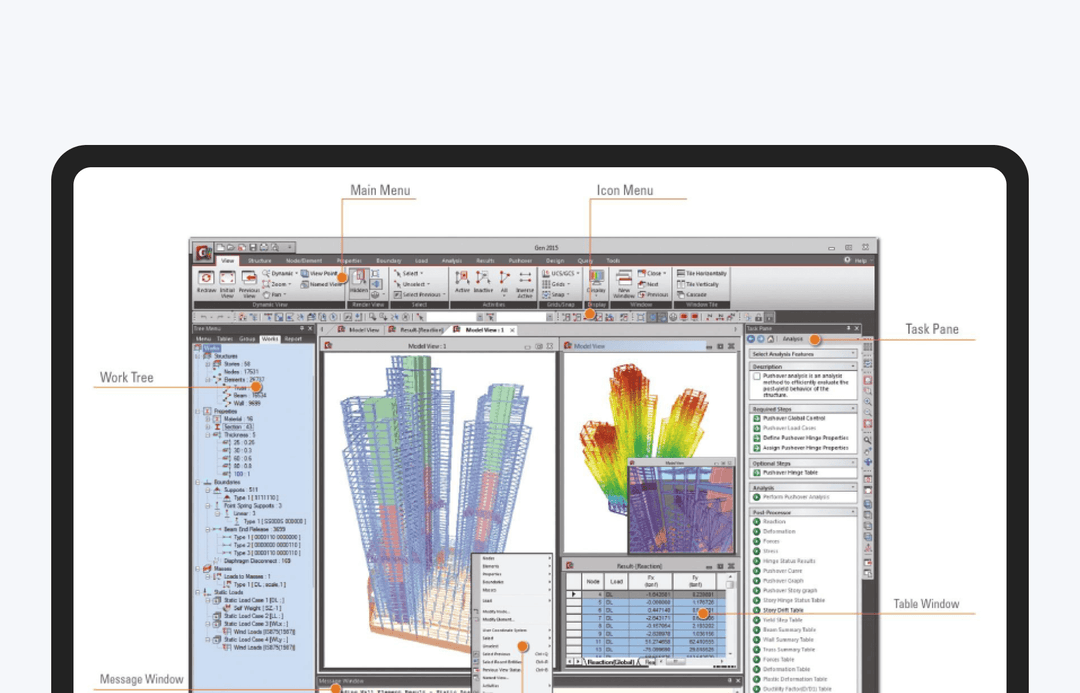

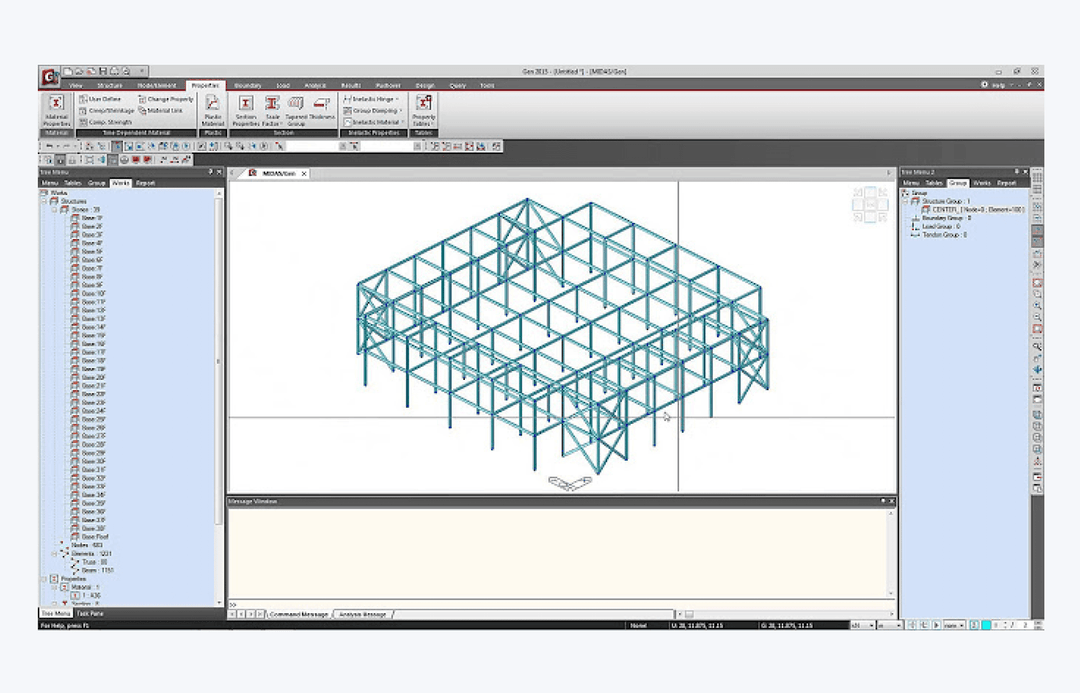

사용자 친화적인 유저 인터페이스
• 사용자가 입력된 정보를 한눈에 파악할 수 있도록 계층구조로 체계화하여 알려주는 Works Tree • 손쉬운 모델 생성 및 변경 • 평면, 경사면에 적용 가능한 Floor Loads • 단면 특성 계산기 SPC(Section Property Calculator) • Tekla Structures, Revit Structure & STAAD 인터페이스

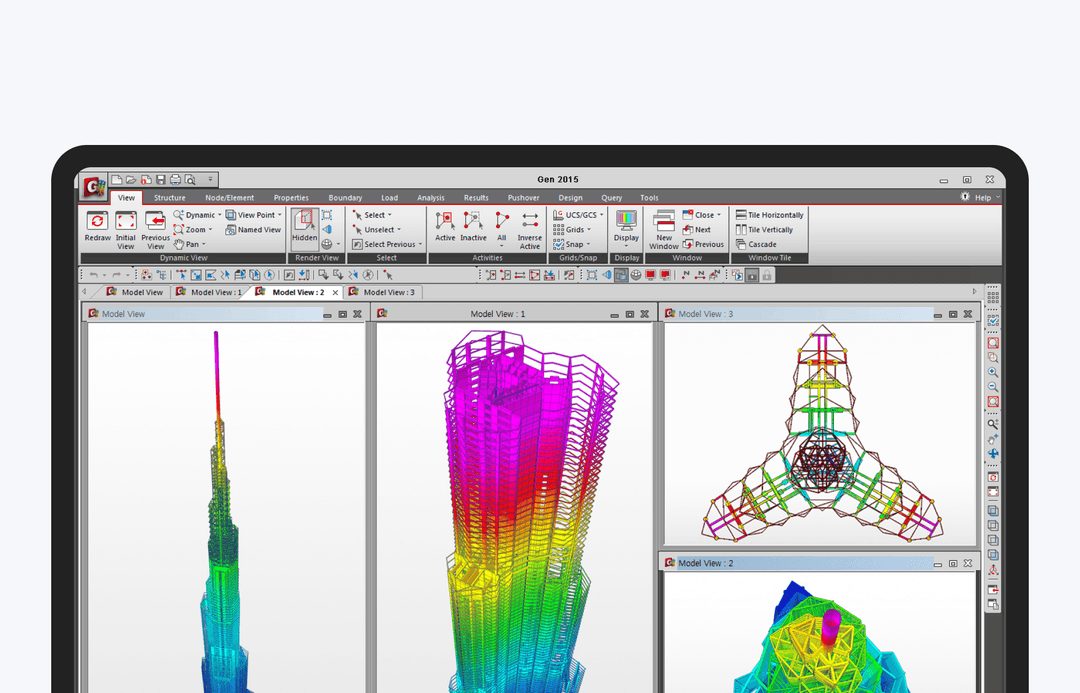

범용 구조해석 및 최적설계 시스템
직관적인 그래픽 인터페이스로 프로그램 사용이 쉽고, 기본교육만으로도 빠르게 활용할 수 있습니다. 자동화된 최적설계 기능으로 자재 비용과 외주비를 절감하고, 구조 기술력을 향상시킵니다. 구조안전 확인서, 내진설계 확인서 등 필수 서류와 보고서를 자동으로 생성하여 업무 효율성을 높이고 비용을 절감합니다.

특징

국가별 다양한 설계기준
RC Design: AC1318, Eurocode 2 & 8, BS8110, IS:456, CSA-A23.3, GB50010, AIJ-WSD, TWN-USD, NSCP, NTC, AIK-USD & WDS, KSCE-USD, KCI-USD , KDS 41 20 Steel Design: AISC-ASD & LRFD, AISI-CFSD, Eurocode 3, BS5950, IS:800, CSA-S16, GBJ17 & GB50017,NSCP, AIJ-ASD, TWN-ASD & LSD, AIK-ASD & LSD & CFSD, KSCE-LSD, KSSC-ASD , KDS 41 30 SRC Design: SSRC, JGJ138, AIJ-SRC, TWN-SRC, AIK-SRC2K, AIK-SRC, KSSC-CFT Footing Design: AC1318, BS8110, AIJ-WSD, KCI-USD Slab & Wall Design: AC1318, Eurocode 2, NTC Capacity Design: Eurocode 8, NTC2008
풍하중, 지진하중 자동 산정 및 입력
Wind Load: IBC(ASCE7), UBC, ANSI, Eurocode 1, BS6399, IS875, NBC, GB, Japan, Taiwan & Korea, DPT.1311-50, NSR Seismic Load: IBC(ASCE7), UBC, ATC 3-06, Eurocode 8, IS 1893, NBC, GB, Japan, Taiwan & Korea, NSR, NTC
초고층 건물 특화해석
• 시간의존적 재질특성(크리프, 건조수축)을 고려한 시공단계 해석 (Column Shortening) 기능 • Geometry 변화와 경계조건, 하중을 고려한 시공단계해석(Construction Stage Analysis) 기능 • Building model 생성 wizard 기능 • Story Mass 자동 계산 및 변환 기능 • 균열 발생을 고려한 강성 변경 기능
고급 특수해석 기능
• P-Delta & Large Displacement 해석 • 비선형/선형 동적해석 (시간이력, 응답스펙트럼, etc.) • 면진&제진 장치 해석 (Base Isolators & Dampers) • 비선형 정적해석 (Pushover) 해석 • 비탄성 시간이력해석 • Staged post-tensioning • Catenary Cable Structure • 수화열 해석
사용자 친화적인 유저 인터페이스
• 사용자가 입력된 정보를 한눈에 파악할 수 있도록 계층구조로 체계화하여 알려주는 Works Tree • 손쉬운 모델 생성 및 변경 • 평면, 경사면에 적용 가능한 Floor Loads • 단면 특성 계산기 SPC(Section Property Calculator) • Tekla Structures, Revit Structure & STAAD 인터페이스
범용 구조해석 및 최적설계 시스템
직관적인 그래픽 인터페이스로 프로그램 사용이 쉽고, 기본교육만으로도 빠르게 활용할 수 있습니다. 자동화된 최적설계 기능으로 자재 비용과 외주비를 절감하고, 구조 기술력을 향상시킵니다. 구조안전 확인서, 내진설계 확인서 등 필수 서류와 보고서를 자동으로 생성하여 업무 효율성을 높이고 비용을 절감합니다.

모델링

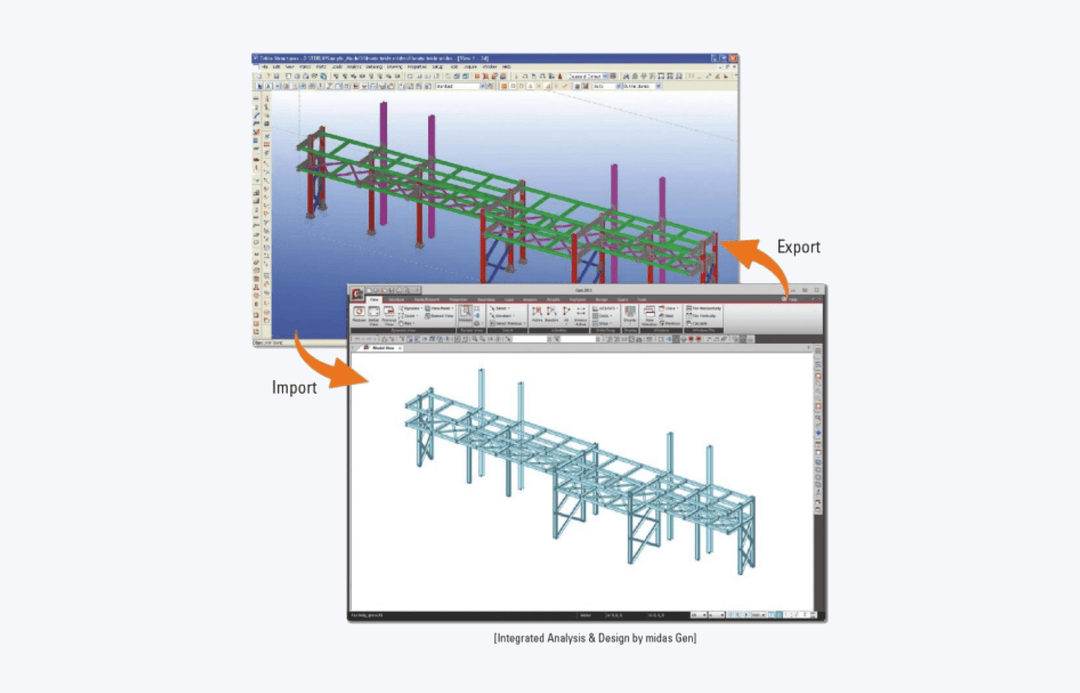

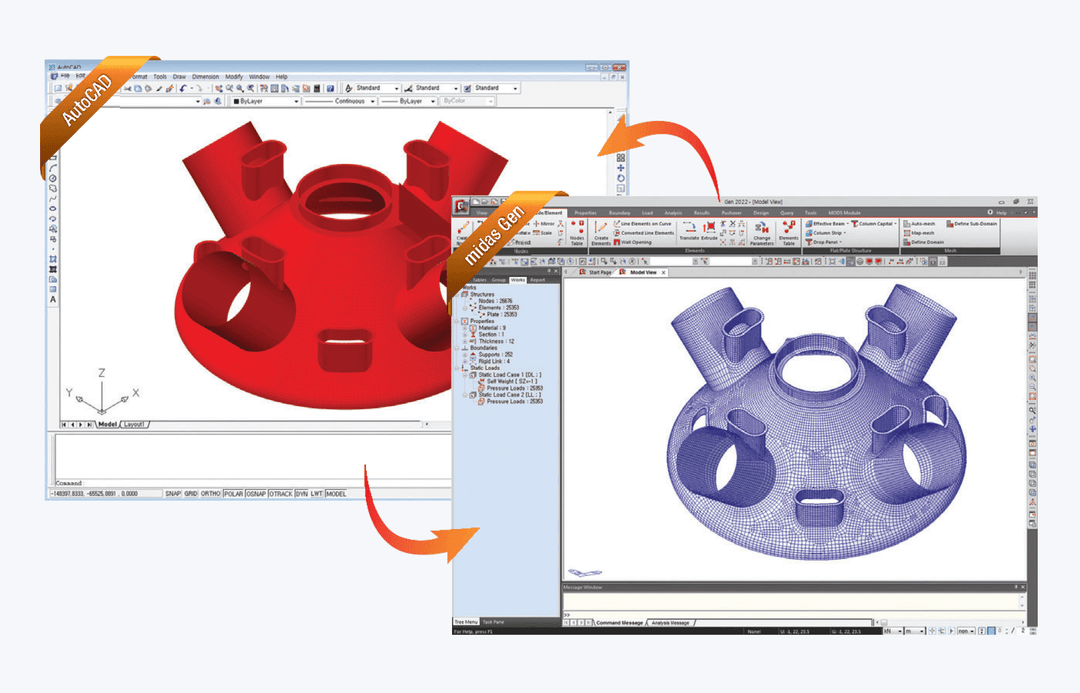

CAE, CAD 제품과의 데이터 연동
• Tekla Structures, Revit Structure, STAAD와의 데이터 Import & Export • 다양한 제품과의 Import/Export (AutoCAD DXF, MSC.Nastran, MGT, etc.) • Data Files 병합 • 무제한 Undo/Redo & Step Return

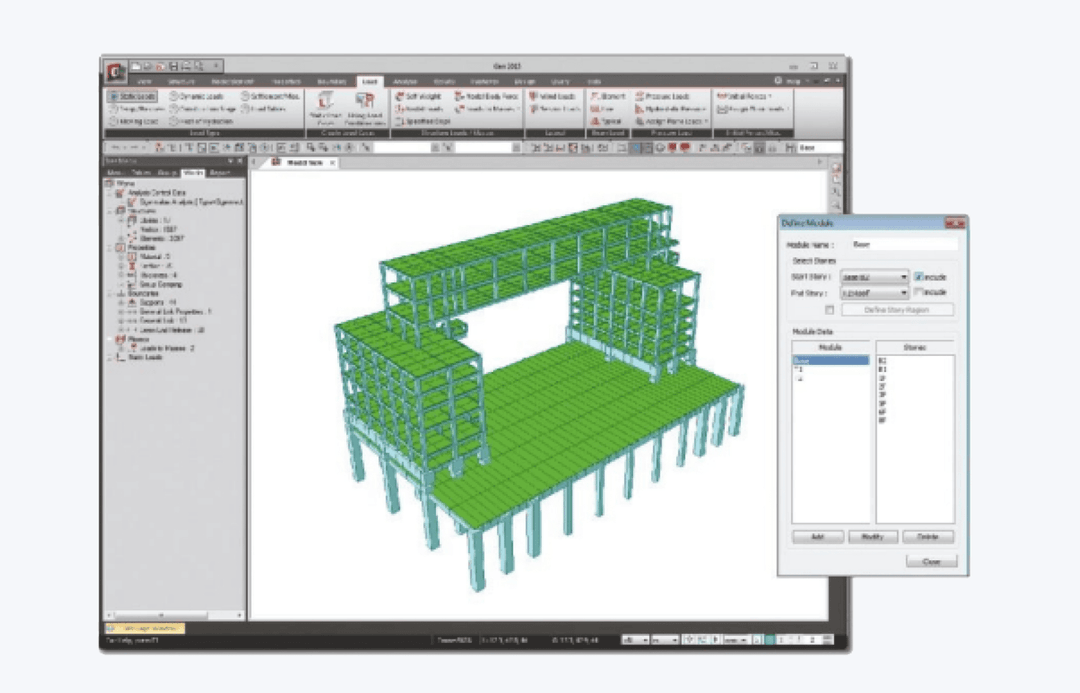

Multi-tower 다이어프램 지정 기능
각 타워별로 바닥 다이아프램을 개별적으로 생성할 수 있으며, 풍하중과 지진 하중도 타워별로 구분하여 할당할 수 있습니다.

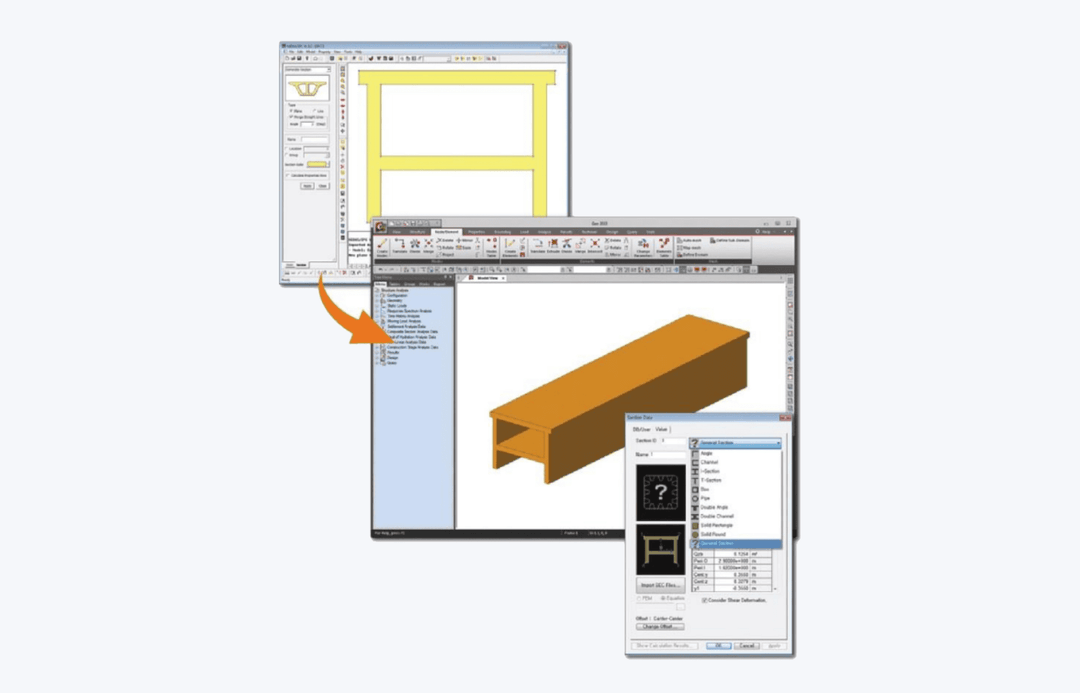

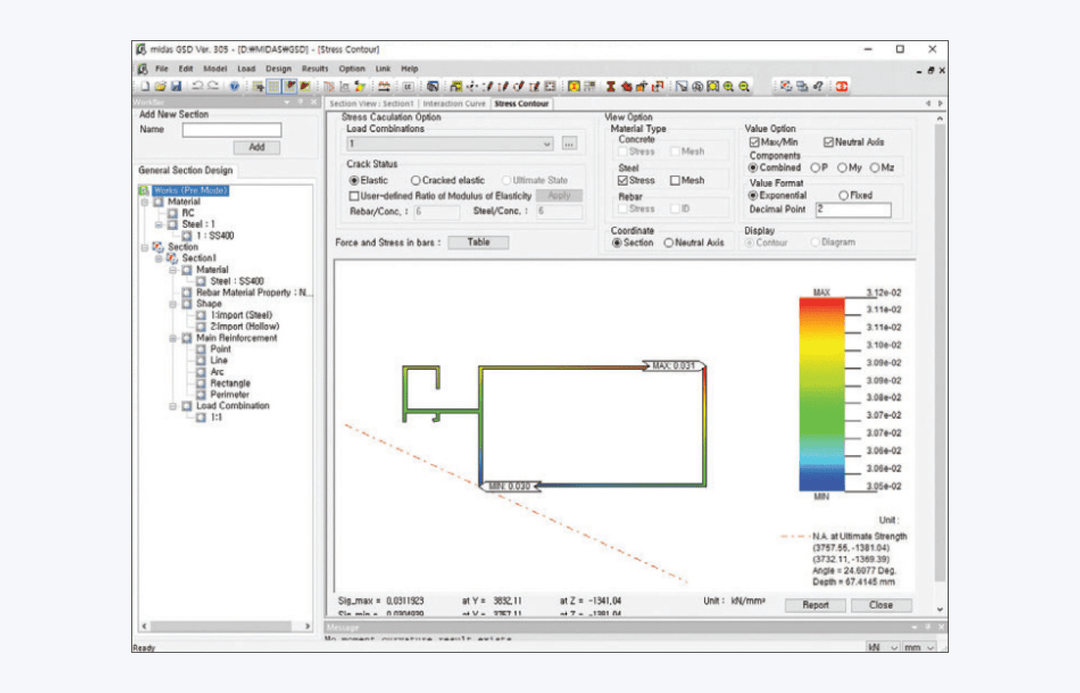

Section Property 계산기
비정형 또는 임의의 형상에 대한 강성 데이터를 계산할 수 있는 SPC(Section Property Calculator)를 제공합니다. SPC에서는 단면 형상을 직접 그리거나 DXF 파일을 가져올 수 있으며, 생성된 단면의 형상 및 속성을 MIDAS GEN으로 내보낼 수 있습니다.

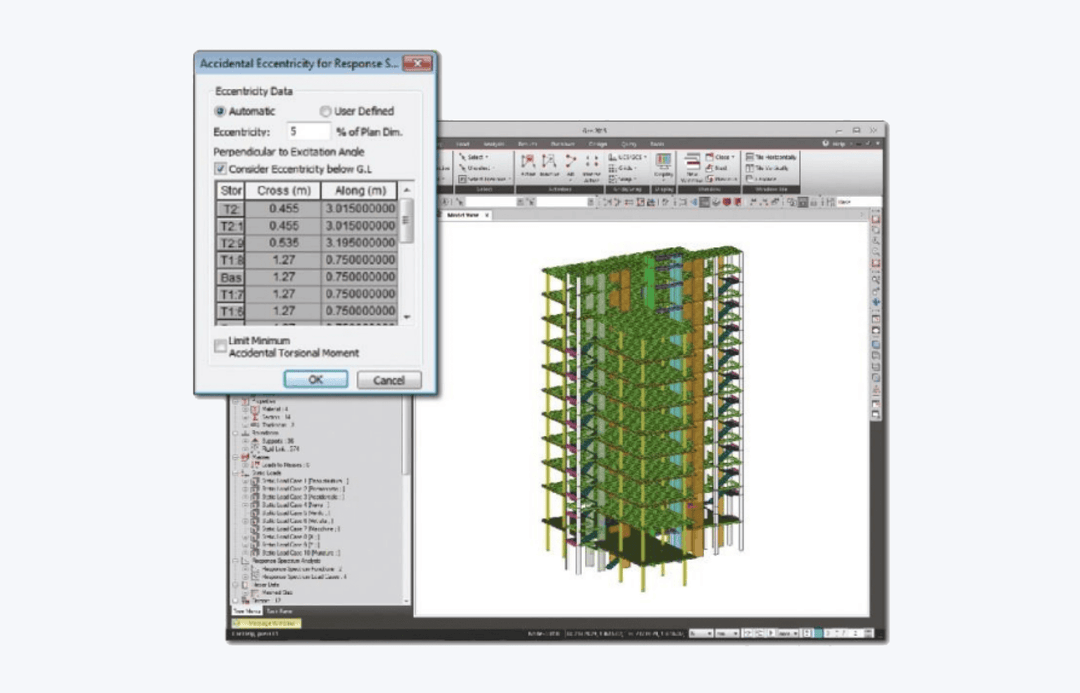

우발편심과 우발비틀림 계산
응답 스펙트럼 해석을 통해 Flexible Floor Diaphragm의 우발 편심을 고려할 수 있습니다. 우발 비틀림은 각 개별 질량에 대해 반영되며, 질량별 관성력과 우발 편심의 곱으로 계산됩니다.

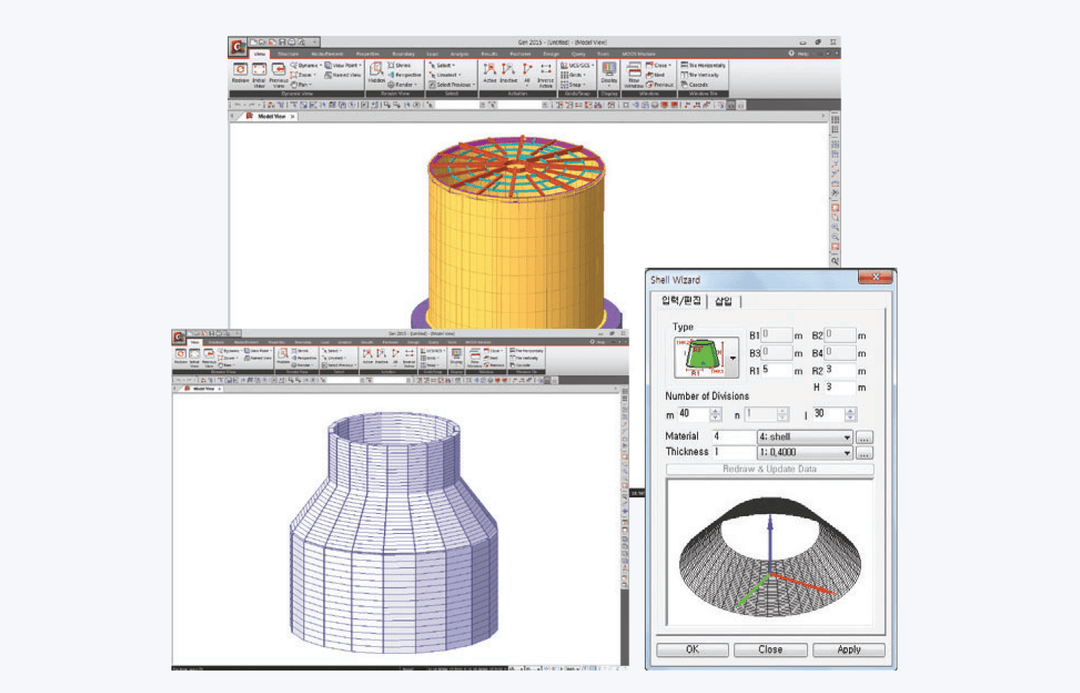

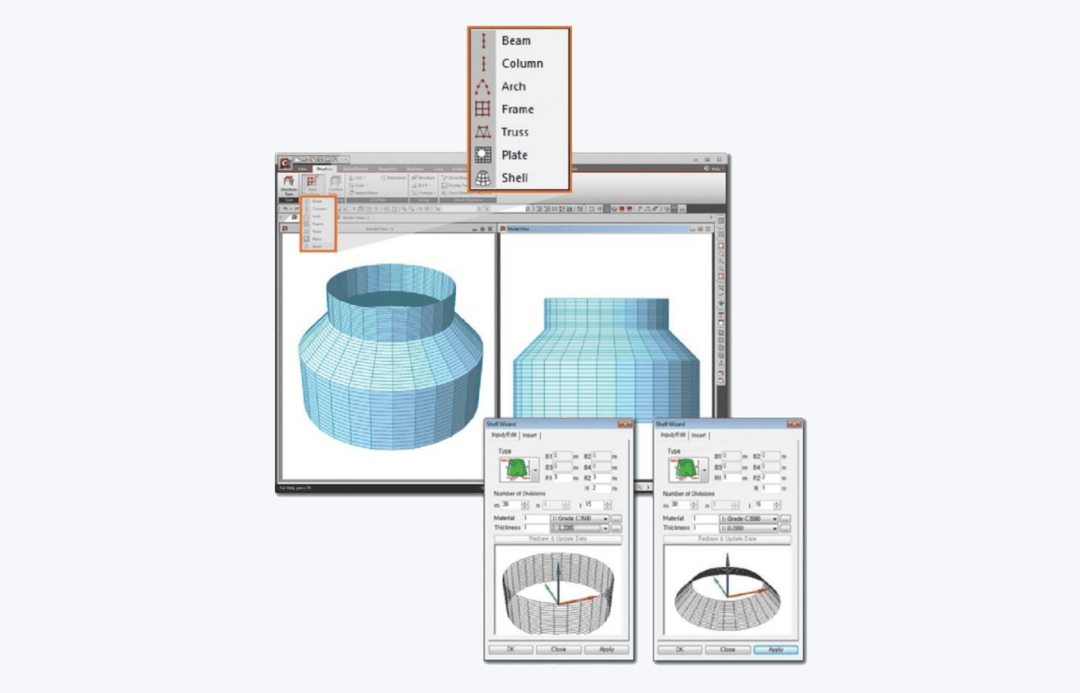

다양한 모델링 Wizard
Frame, Arch, Truss, Plate, Shall 등의 구조물을 자동화된 모델링 툴(Wizard)을 통해 독립적으로 모델링이 가능하며, 추후 전체 모델과의 결합이 가능합니다.

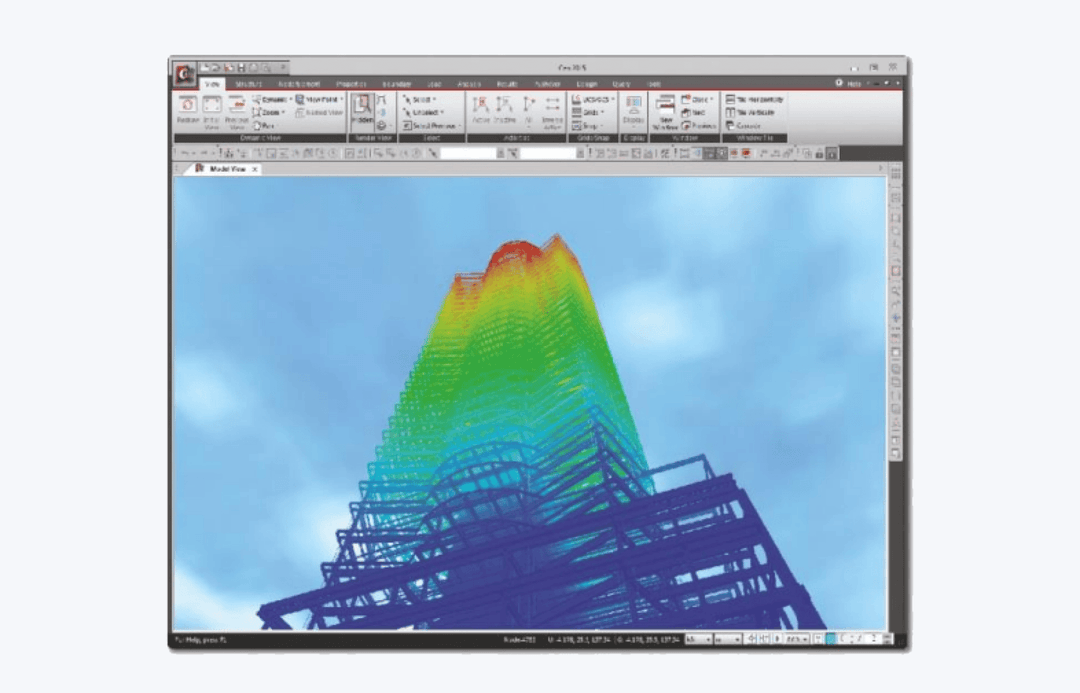

모델링 렌더링 및 1인칭 시점 시각적 확인
모델 창에서는 일반적인 모델 형상뿐만 아니라 Hidden선이 포함된 형상, Hidden 면 제거, 음영 처리, 조명 효과, 색조 분산 등을 표현할 수 있으며, 모델, 해석, 설계 결과를 렌더링 뷰에 시각적으로 표시할 수 있습니다. 또한, 사용자는 "자유롭게 걷거나(Walking Through)", "날아다니는(Flying Over)" 방식으로 구조물 내부를 자유롭게 이동하며, 모델의 입력 상태뿐만 아니라 다양한 해석 및 설계 결과를 직관적으로 확인할 수 있습니다.

모델링

CAE, CAD 제품과의 데이터 연동
• Tekla Structures, Revit Structure, STAAD와의 데이터 Import & Export • 다양한 제품과의 Import/Export (AutoCAD DXF, MSC.Nastran, MGT, etc.) • Data Files 병합 • 무제한 Undo/Redo & Step Return
Multi-tower 다이어프램 지정 기능
각 타워별로 바닥 다이아프램을 개별적으로 생성할 수 있으며, 풍하중과 지진 하중도 타워별로 구분하여 할당할 수 있습니다.
Section Property 계산기
비정형 또는 임의의 형상에 대한 강성 데이터를 계산할 수 있는 SPC(Section Property Calculator)를 제공합니다. SPC에서는 단면 형상을 직접 그리거나 DXF 파일을 가져올 수 있으며, 생성된 단면의 형상 및 속성을 MIDAS GEN으로 내보낼 수 있습니다.
우발편심과 우발비틀림 계산
응답 스펙트럼 해석을 통해 Flexible Floor Diaphragm의 우발 편심을 고려할 수 있습니다. 우발 비틀림은 각 개별 질량에 대해 반영되며, 질량별 관성력과 우발 편심의 곱으로 계산됩니다.
다양한 모델링 Wizard
Frame, Arch, Truss, Plate, Shall 등의 구조물을 자동화된 모델링 툴(Wizard)을 통해 독립적으로 모델링이 가능하며, 추후 전체 모델과의 결합이 가능합니다.
모델링 렌더링 및 1인칭 시점 시각적 확인
모델 창에서는 일반적인 모델 형상뿐만 아니라 Hidden선이 포함된 형상, Hidden 면 제거, 음영 처리, 조명 효과, 색조 분산 등을 표현할 수 있으며, 모델, 해석, 설계 결과를 렌더링 뷰에 시각적으로 표시할 수 있습니다. 또한, 사용자는 "자유롭게 걷거나(Walking Through)", "날아다니는(Flying Over)" 방식으로 구조물 내부를 자유롭게 이동하며, 모델의 입력 상태뿐만 아니라 다양한 해석 및 설계 결과를 직관적으로 확인할 수 있습니다.

하중

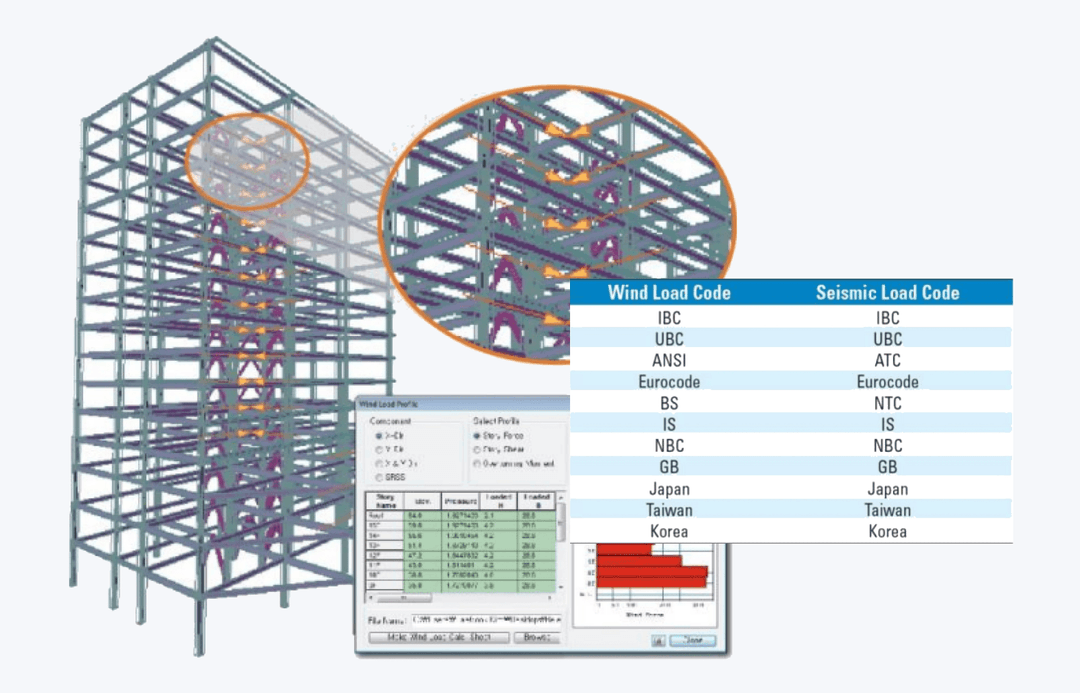

정적 지진하중 및 풍하층
MIDAS GEN에서 지원하는 기준이나 지침을 선택하여 건물 각 층에 정적 풍하중(Static Wind Loads)과 지진 하중(Seismic Loads)을 구조물에 쉽게 재하할 수 있습니다.

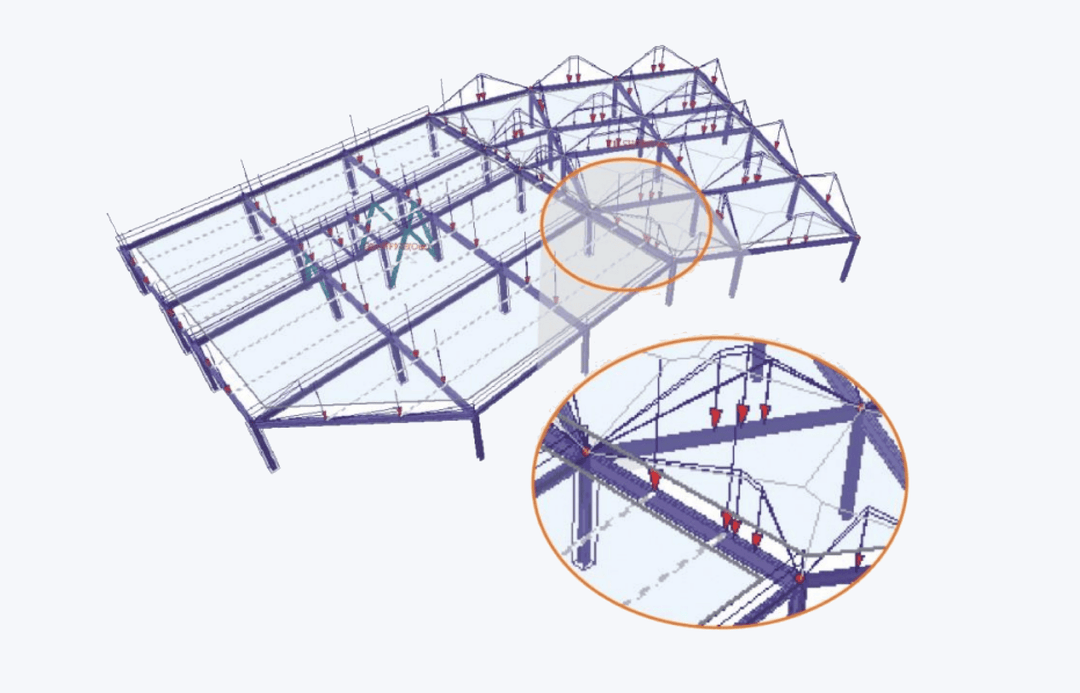

Floor Loads 재하 기능
Floor Loads 기능을 사용하여 바닥면에 균일하게 분포된 고정 하중과 활하중을 쉽게 지정할 수 있습니다. Floor Loads로 재하한 바닥 하중은 자동으로 분산되어 개별 보, 거더 및 기둥에 적용되므로 빠른 해석과 설계가 가능합니다.

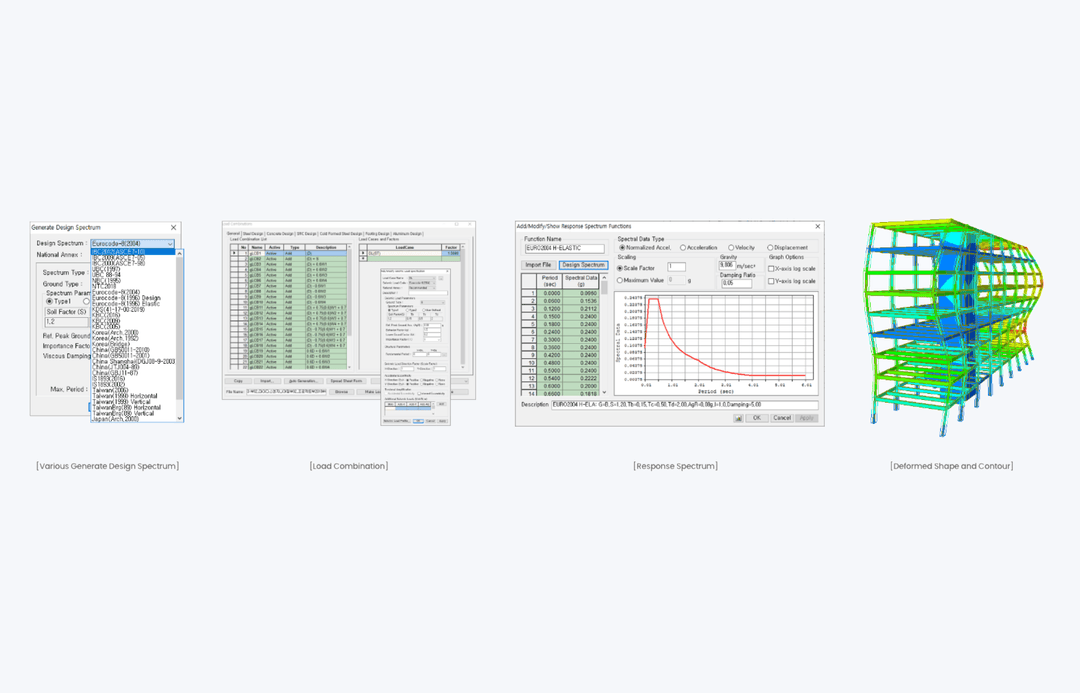

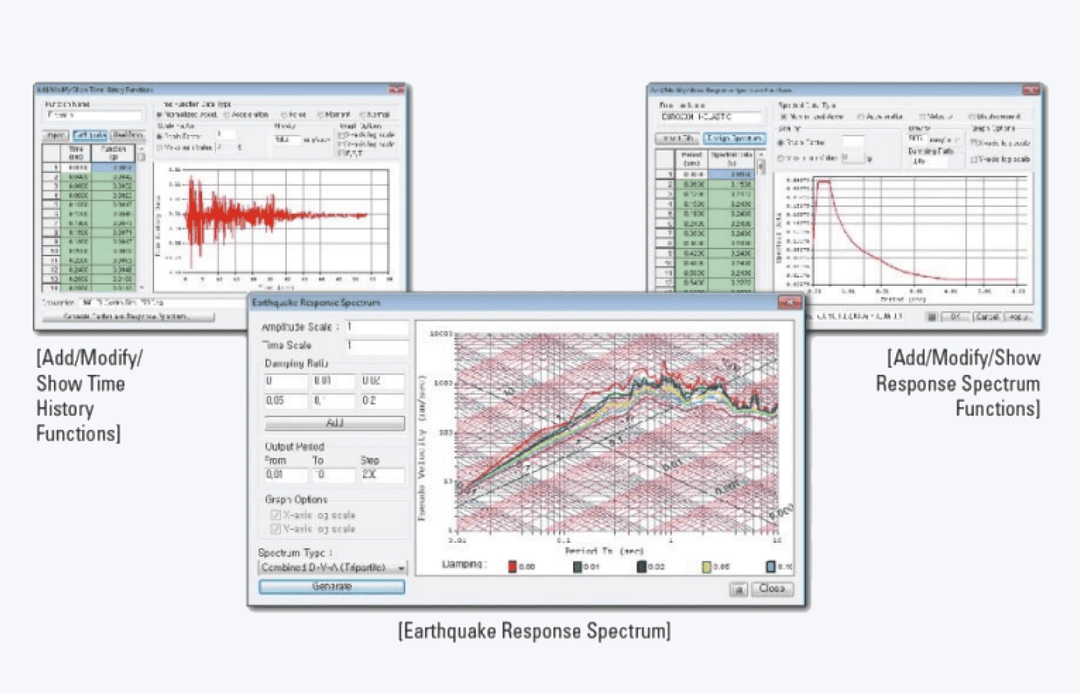

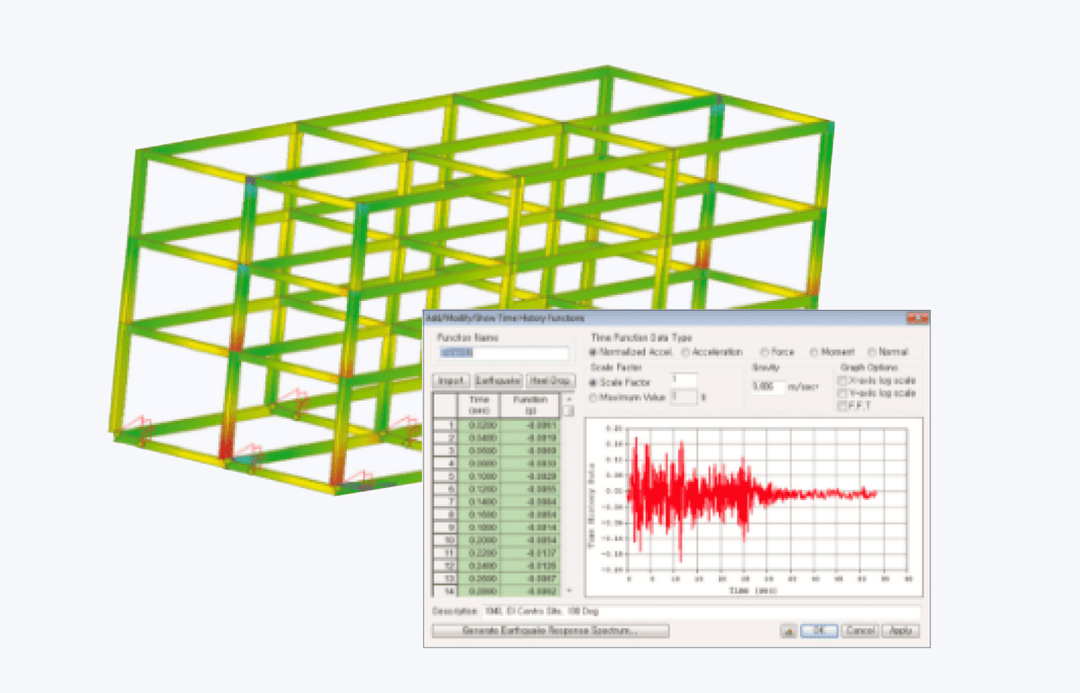

응답스펙트럼 및 시간이력해석
Response Spectrum은 물론, 시간이력을 고려한 다양한 지진해석(Time History Seismic Analysis)을 수행할 수 있습니다.

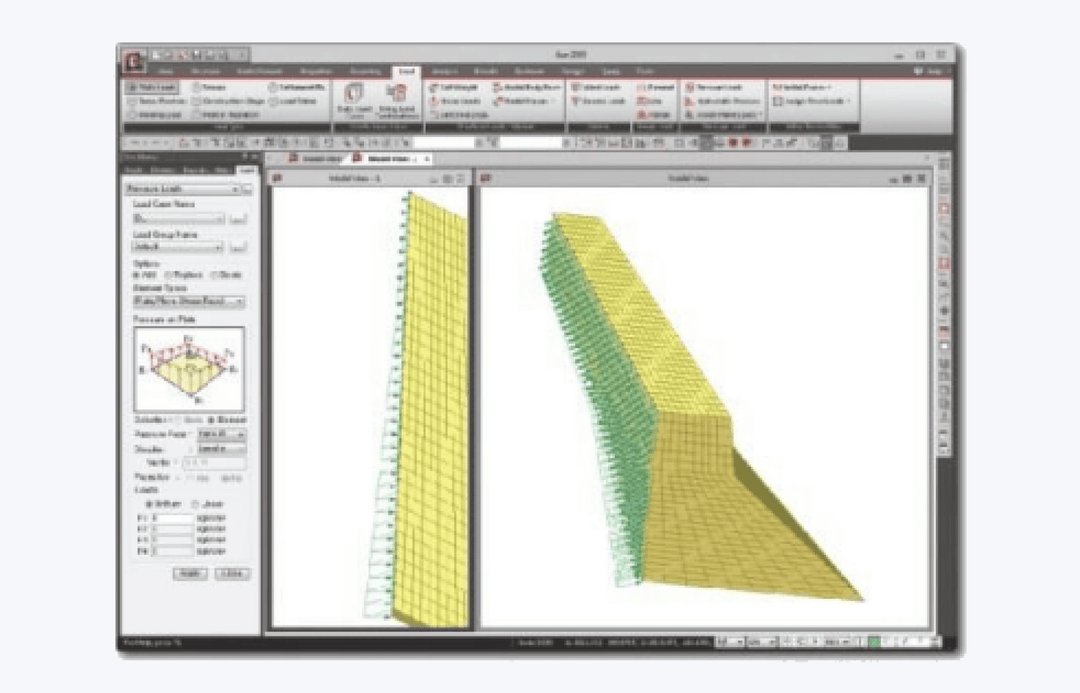

지하층 지진토압 하중 재하
Hydrostatic pressure loads로 유체의 압력하중을 쉽게 입력할 수 있습니다. 하중 형상은 선형분포와 곡선분포 모두 입력할 수 있으므로 지중구조물에 작용하는 지진토압하중도 재하할 수 있습니다.

하중

정적 지진하중 및 풍하층
MIDAS GEN에서 지원하는 기준이나 지침을 선택하여 건물 각 층에 정적 풍하중(Static Wind Loads)과 지진 하중(Seismic Loads)을 구조물에 쉽게 재하할 수 있습니다.
Floor Loads 재하 기능
Floor Loads 기능을 사용하여 바닥면에 균일하게 분포된 고정 하중과 활하중을 쉽게 지정할 수 있습니다. Floor Loads로 재하한 바닥 하중은 자동으로 분산되어 개별 보, 거더 및 기둥에 적용되므로 빠른 해석과 설계가 가능합니다.
응답스펙트럼 및 시간이력해석
Response Spectrum은 물론, 시간이력을 고려한 다양한 지진해석(Time History Seismic Analysis)을 수행할 수 있습니다.
지하층 지진토압 하중 재하
Hydrostatic pressure loads로 유체의 압력하중을 쉽게 입력할 수 있습니다. 하중 형상은 선형분포와 곡선분포 모두 입력할 수 있으므로 지중구조물에 작용하는 지진토압하중도 재하할 수 있습니다.

구조해석

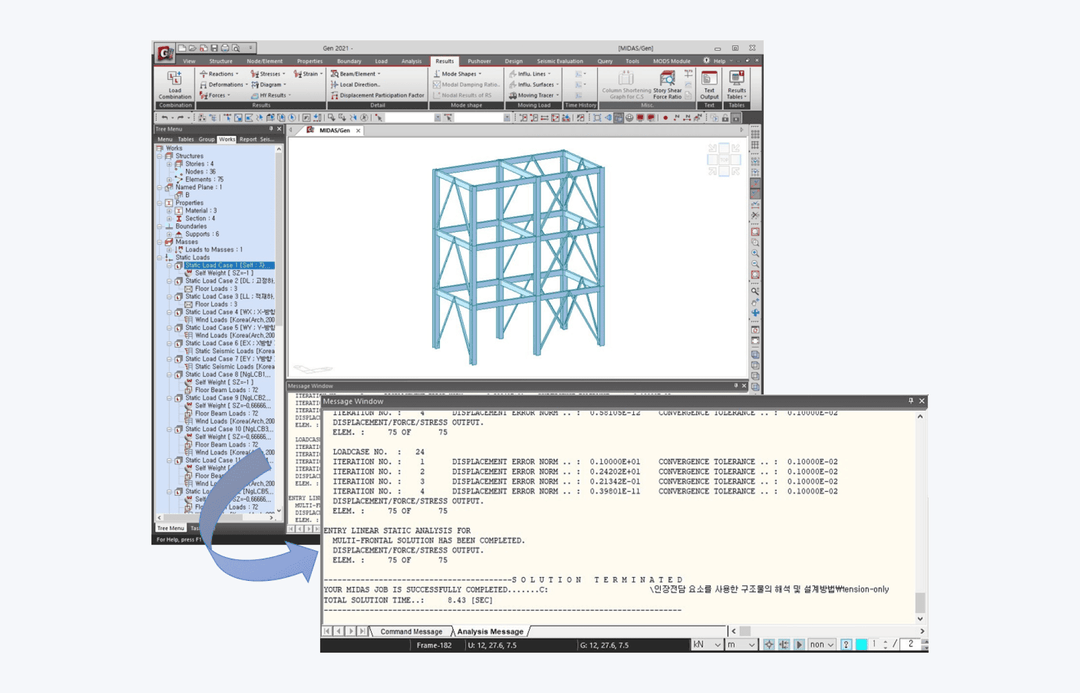

다양한 수치해석 기능
• 선형 정적 및 열 해석 • 동적 해석 (고유치(Eigenvalue), 응답 스펙트럼(Response spectrum), 시간이력해석(Time History) • P-Delta 해석 / 좌굴(Buckling) 해석(임계 좌굴 하중 계수 및 모드) • 이동하중(Moving Load) 해석 / 열 전달(Heat Transfer) 해석 (Steady State & Transient) • 시공단계(Construction Stage) 해석 (Strength, Creep & Shrinkage) • Column Shortening 해석 (Elastic/Creep & Shrinkage) / Geometric Nonlinear 해석 • Pushover 해석 (Concrete, Steel and Masonry) • 경계 비선형 시간 이력(Boundary Nonlinear Time History) 해석 • 비탄성 시간이력해석(Inelastic Time History) 해석 (Lumped/ Distributed Hinges, Fiber Elements) • 재료 비선형(Material Nonlinear) 해석 (Von-Mises, Tresca, Mohr-Coulomb & Drucker-Prager)
시공단계해석
MIDAS GEN은 탄성계수, 크리프, 건조 수축 등 콘크리트의 시간 의존적 재료 특성을 반영한 시공 단계 해석(Construction Stage Analysis) 기능을 제공합니다. 이 기능을 통해, 시간에 따른 형상, 경계 조건, 하중 변화를 시뮬레이션하면서 재료 특성의 변화까지 고려할 수 있습니다.

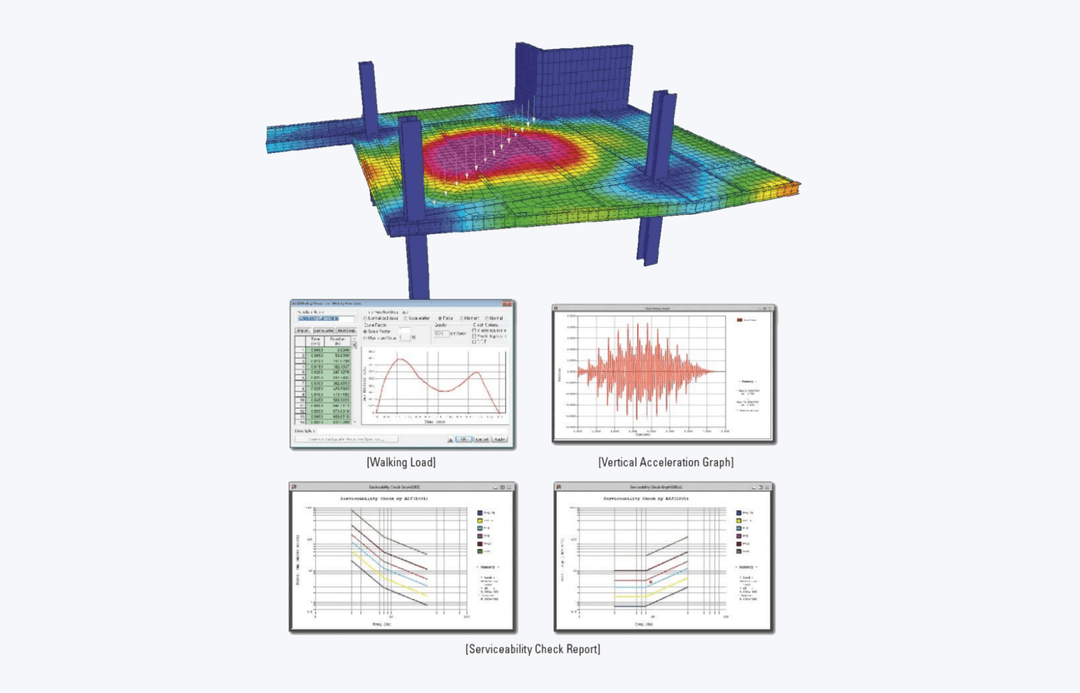

바닥 진동 해석
바닥 구조물의 사용 가능성은 동적 시간 이력 해석을 통해 평가할 수 있습니다. MIDAS GEN은 보행 하중에 의한 바닥 진동을 분석하기 위해 다양한 시간 이력 해석 및 평가 기능을 제공합니다. (Baumann, IABSE, AIJ, Allen & Rainer)

구조해석

다양한 수치해석 기능
• 선형 정적 및 열 해석 • 동적 해석 (고유치(Eigenvalue), 응답 스펙트럼(Response spectrum), 시간이력해석(Time History) • P-Delta 해석 / 좌굴(Buckling) 해석(임계 좌굴 하중 계수 및 모드) • 이동하중(Moving Load) 해석 / 열 전달(Heat Transfer) 해석 (Steady State & Transient) • 시공단계(Construction Stage) 해석 (Strength, Creep & Shrinkage) • Column Shortening 해석 (Elastic/Creep & Shrinkage) / Geometric Nonlinear 해석 • Pushover 해석 (Concrete, Steel and Masonry) • 경계 비선형 시간 이력(Boundary Nonlinear Time History) 해석 • 비탄성 시간이력해석(Inelastic Time History) 해석 (Lumped/ Distributed Hinges, Fiber Elements) • 재료 비선형(Material Nonlinear) 해석 (Von-Mises, Tresca, Mohr-Coulomb & Drucker-Prager)
시공단계해석
MIDAS GEN은 탄성계수, 크리프, 건조 수축 등 콘크리트의 시간 의존적 재료 특성을 반영한 시공 단계 해석(Construction Stage Analysis) 기능을 제공합니다. 이 기능을 통해, 시간에 따른 형상, 경계 조건, 하중 변화를 시뮬레이션하면서 재료 특성의 변화까지 고려할 수 있습니다.
바닥 진동 해석
바닥 구조물의 사용 가능성은 동적 시간 이력 해석을 통해 평가할 수 있습니다. MIDAS GEN은 보행 하중에 의한 바닥 진동을 분석하기 위해 다양한 시간 이력 해석 및 평가 기능을 제공합니다. (Baumann, IABSE, AIJ, Allen & Rainer)

비선형 특화해석

비선형 정적해석 (Push-over Analysis)
내진 성능 평가와 성능 기반 설계에 사용되는 Pushover 해석은 철근 콘크리트, 강재 및 철근 콘크리트 복합 단면에 대해 수행할 수 있습니다. • FEMA, Eurocode 8, Masonry에 따른 재료비선형 힌지 속성 정의 • 다양한 힌지 유형(Truss/Beam/Column/Wall/Spring), 다중 선형 힌지, 사용자 정의 힌지 • 변위(Displacement), 힘(Force) control • Capacity Spectrum Method에 따른 타겟 Displacement & Performance Point • 허용 가능 성능 확인(드리프트 한계, 변형 및 강도)

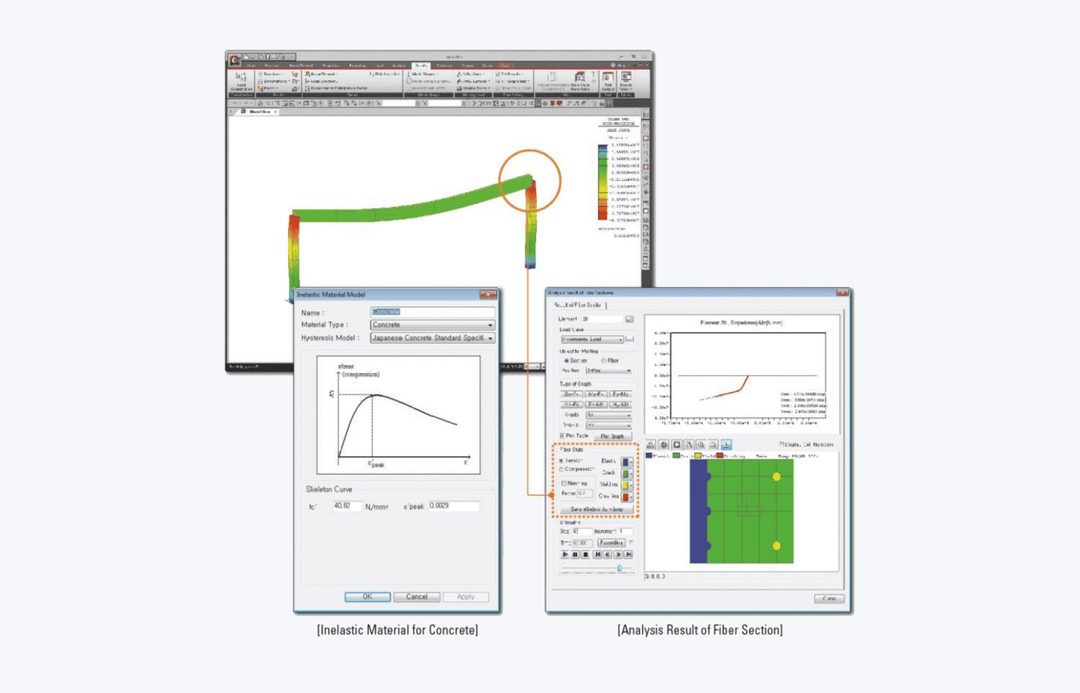

비탄성 시간이력 해석
MIDAS GEN은 내진설계 및 구조물 평가를 위해 비탄성 시간이력해석(Inelastic Time History Analysis)에서 Kinematic hardening, Takeda, slip 등 다양한 이력현상 힌지 모델을 제공하고 있으며, Fiber요소를 사용한 재료비선형 해석도 수행이 가능합니다.

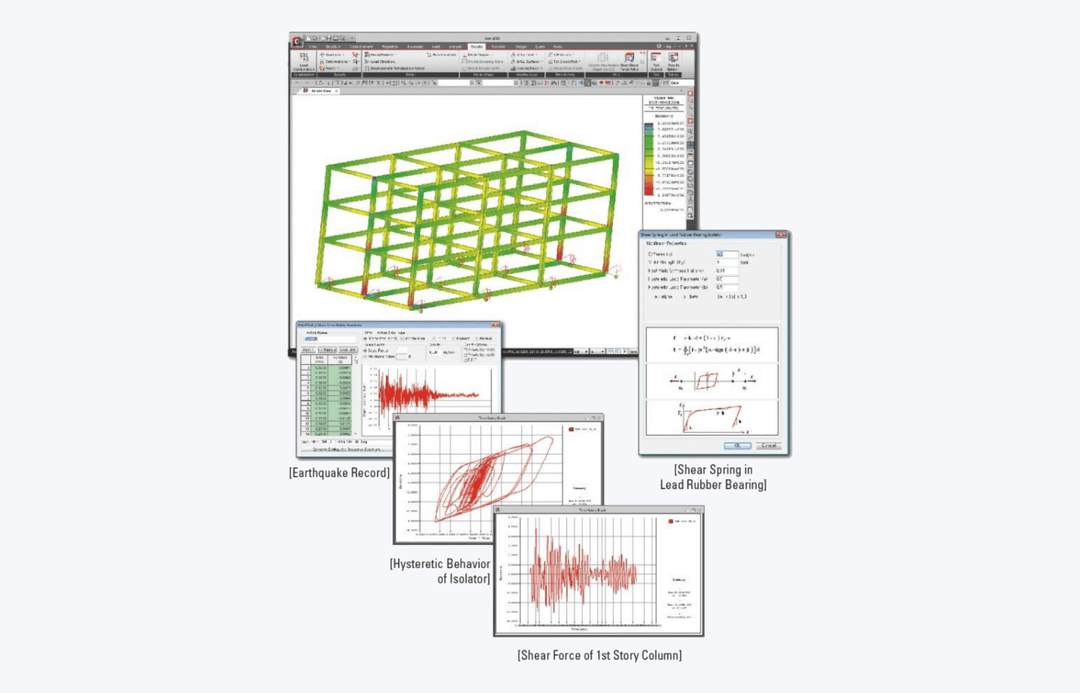

경계 비선형 시간이력해석
MIDAS GEN은 면진 장치 및 감쇠 장치의 성능을 분석하고 평가할 수 있는 경계 비선형 시간 이력 해석(Boundary Nonlinear Time History Analysis) 기능을 제공합니다. 또한, Gap, Hook, Hysteretic 시스템을 지원하여 보다 정밀한 해석이 가능합니다.

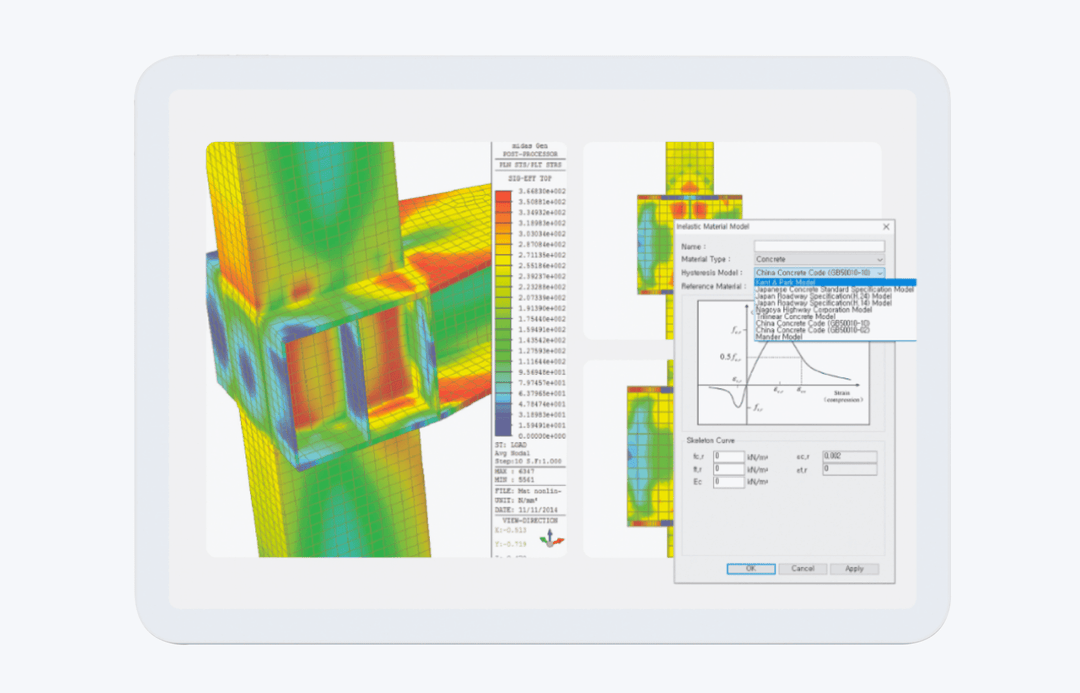

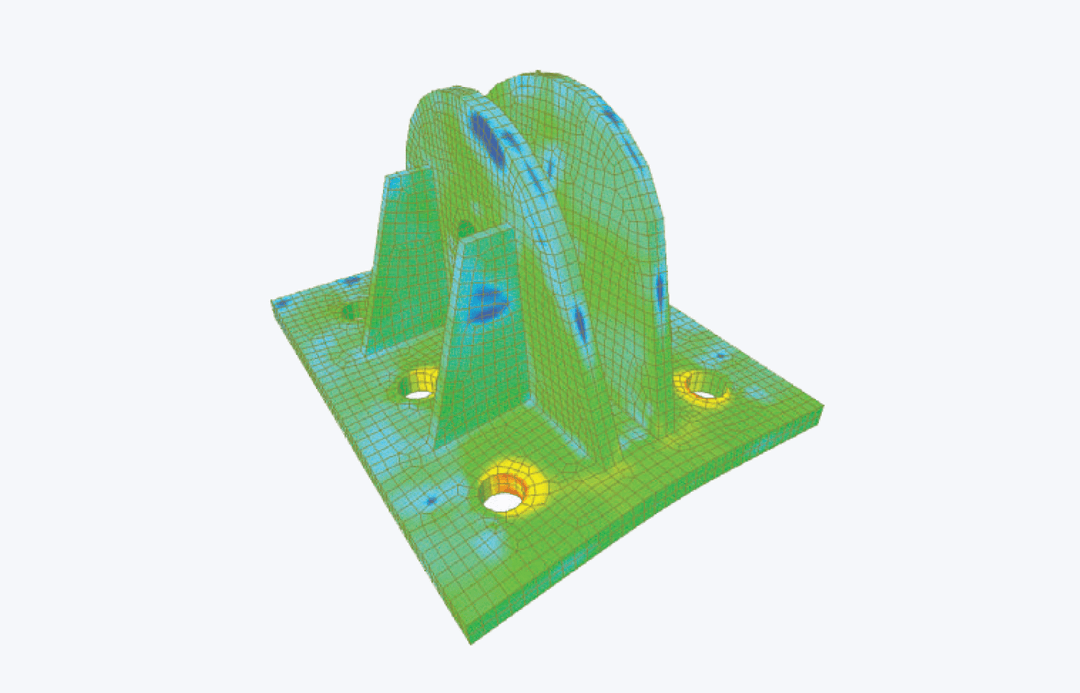

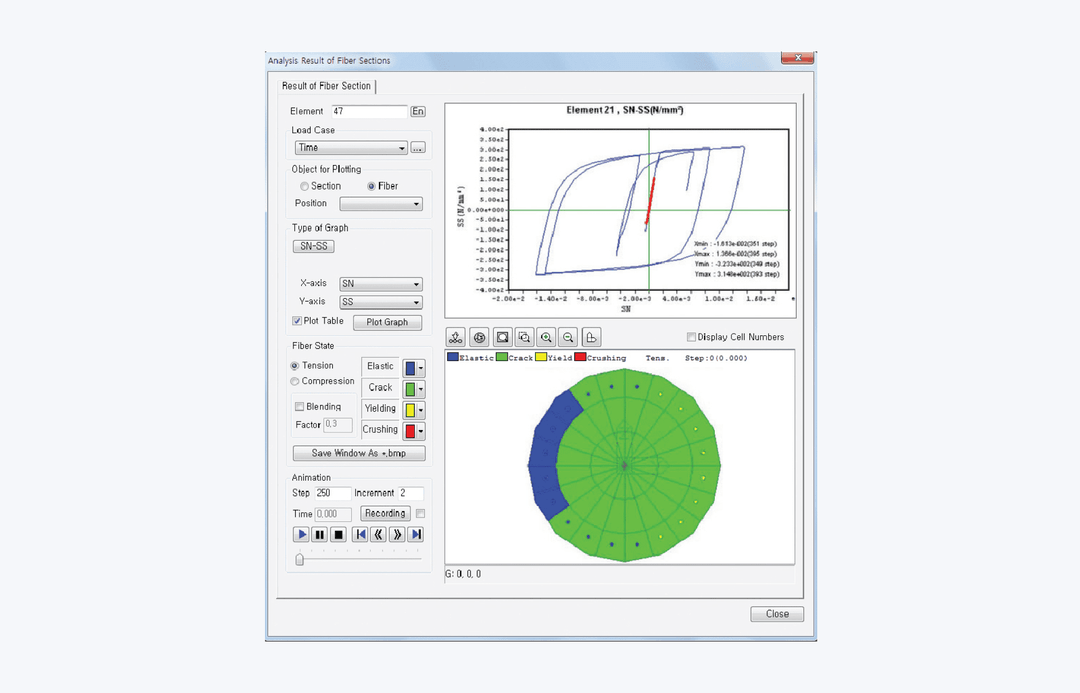

재료 비선형 및 소성 해석
mdas Gen은 Steel, Concrete, Rock 등의 비선형 거동 분석을 위한 재료 모델을 제공합니다. (Von-Mises, Tresca, Mohr-Coulomb & Drucker-Prager)
수화열 해석
MIDAS GEN은 열 전달 및 열 응력 분석을 기반으로 한 수화열 해석(Heat of Hydration Analysis) 기능을 제공합니다. 시공 단계별 수화열 해석에서는 시간에 따른 탄성계수 변화, 크리프 및 건조 수축 효과, 배관 냉각, 콘크리트 타설 순서 등이 반영됩니다.

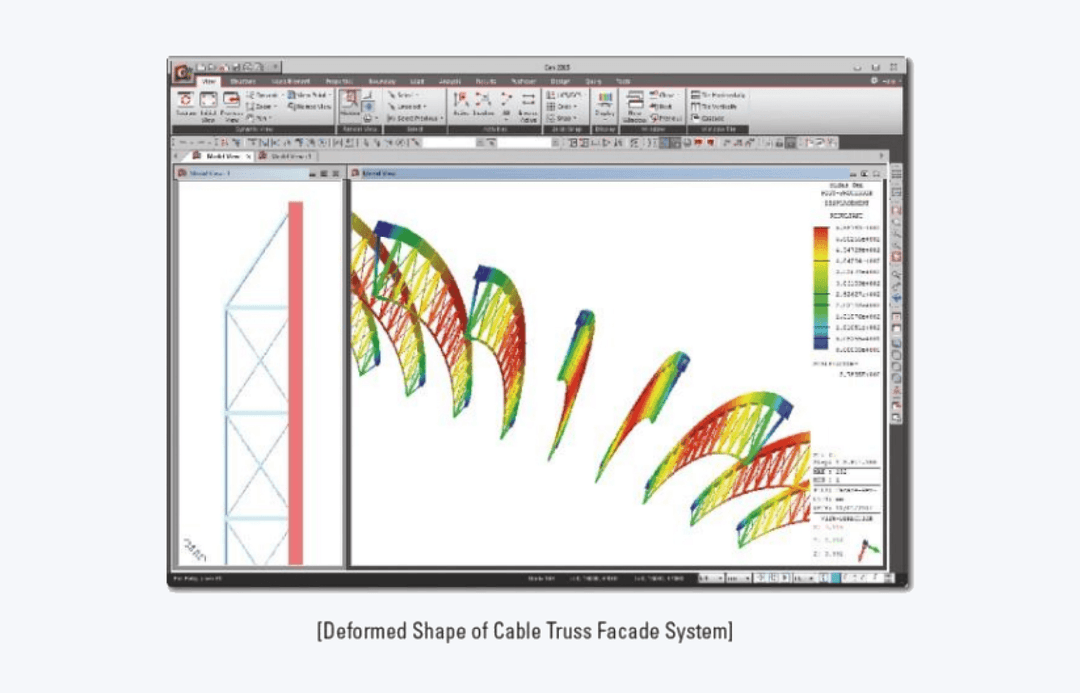

기하 비선형 해석
케이블 지지 구조물, 케이블 네트 구조물, 장경간 구조물 등에서 발생하는 대변위 해석을 기하학적 변형을 반영하여 수행할 수 있습니다.

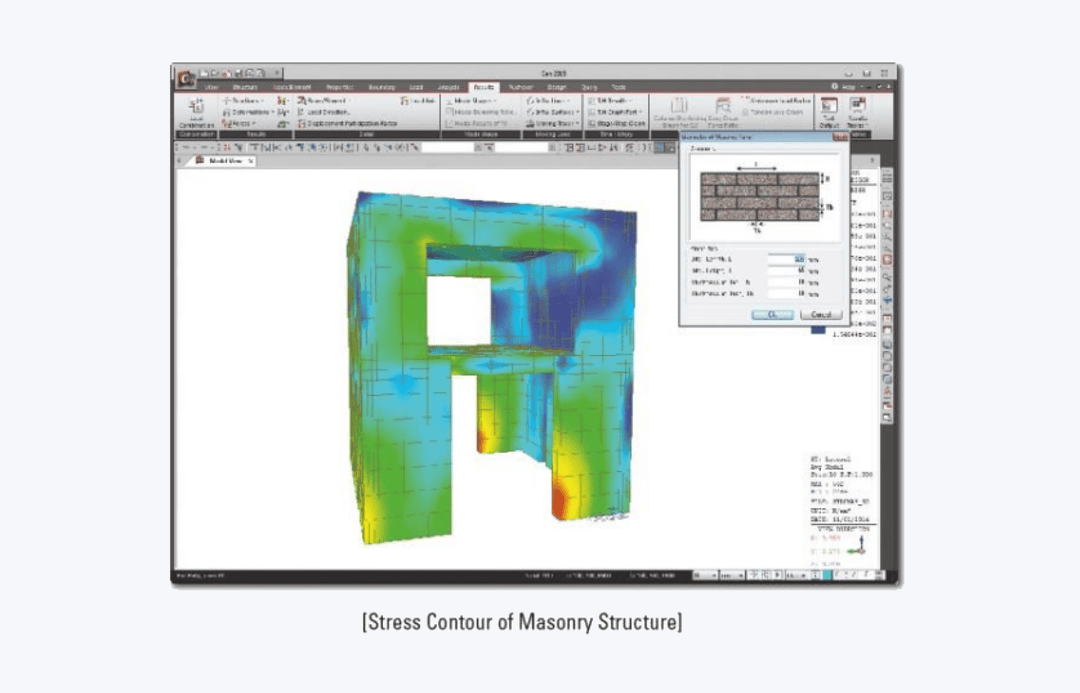

조적식 구조물 해석
석조 구조물은 직교 이방성 재료 특성을 유지하는 솔리드 요소로 모델링할 수 있습니다. 인장균열, 압축파괴 등 비선형성의 영향을 고려할 수 있습니다.

비선형 특화해석

비선형 정적해석 (Push-over Analysis)
내진 성능 평가와 성능 기반 설계에 사용되는 Pushover 해석은 철근 콘크리트, 강재 및 철근 콘크리트 복합 단면에 대해 수행할 수 있습니다. • FEMA, Eurocode 8, Masonry에 따른 재료비선형 힌지 속성 정의 • 다양한 힌지 유형(Truss/Beam/Column/Wall/Spring), 다중 선형 힌지, 사용자 정의 힌지 • 변위(Displacement), 힘(Force) control • Capacity Spectrum Method에 따른 타겟 Displacement & Performance Point • 허용 가능 성능 확인(드리프트 한계, 변형 및 강도)
비탄성 시간이력 해석
MIDAS GEN은 내진설계 및 구조물 평가를 위해 비탄성 시간이력해석(Inelastic Time History Analysis)에서 Kinematic hardening, Takeda, slip 등 다양한 이력현상 힌지 모델을 제공하고 있으며, Fiber요소를 사용한 재료비선형 해석도 수행이 가능합니다.
경계 비선형 시간이력해석
MIDAS GEN은 면진 장치 및 감쇠 장치의 성능을 분석하고 평가할 수 있는 경계 비선형 시간 이력 해석(Boundary Nonlinear Time History Analysis) 기능을 제공합니다. 또한, Gap, Hook, Hysteretic 시스템을 지원하여 보다 정밀한 해석이 가능합니다.
재료 비선형 및 소성 해석
mdas Gen은 Steel, Concrete, Rock 등의 비선형 거동 분석을 위한 재료 모델을 제공합니다. (Von-Mises, Tresca, Mohr-Coulomb & Drucker-Prager)
수화열 해석
MIDAS GEN은 열 전달 및 열 응력 분석을 기반으로 한 수화열 해석(Heat of Hydration Analysis) 기능을 제공합니다. 시공 단계별 수화열 해석에서는 시간에 따른 탄성계수 변화, 크리프 및 건조 수축 효과, 배관 냉각, 콘크리트 타설 순서 등이 반영됩니다.
기하 비선형 해석
케이블 지지 구조물, 케이블 네트 구조물, 장경간 구조물 등에서 발생하는 대변위 해석을 기하학적 변형을 반영하여 수행할 수 있습니다.
조적식 구조물 해석
석조 구조물은 직교 이방성 재료 특성을 유지하는 솔리드 요소로 모델링할 수 있습니다. 인장균열, 압축파괴 등 비선형성의 영향을 고려할 수 있습니다.

결과

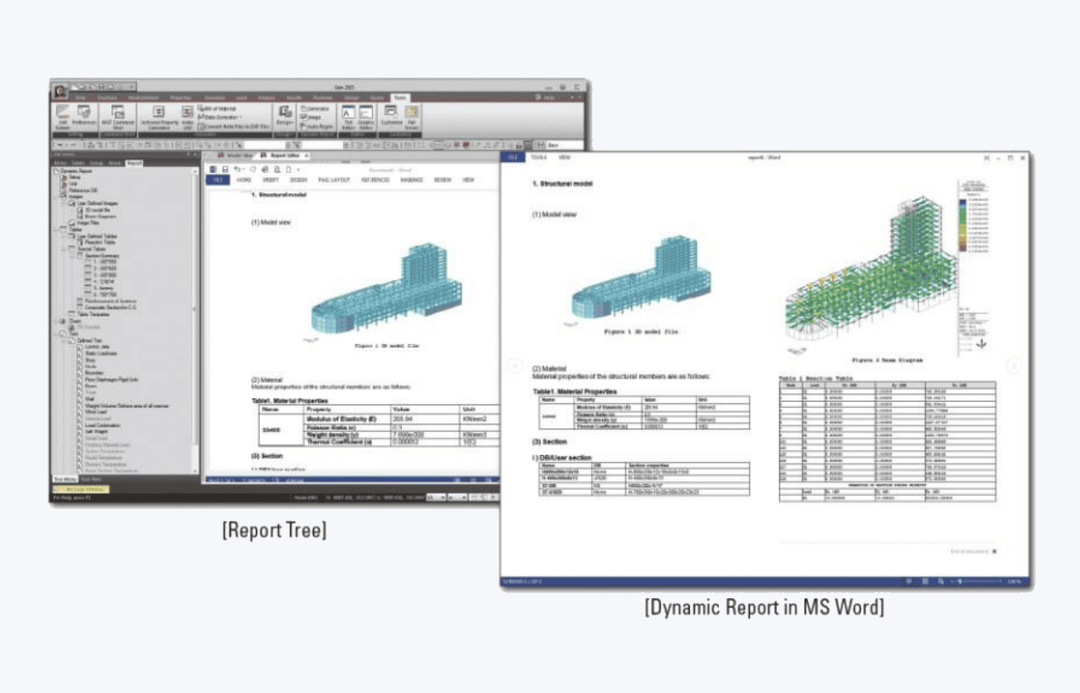

보고서 자동생성 (Dynamic Report Generator)
MIDAS GEN의 해석 및 설계 결과를 활용하여 보고서를 생성할 수 있습니다. 모든 입력 및 출력 데이터는 다이어그램, 그래프, 텍스트, 테이블 형식으로 구성할 수 있으며, 사용자는 이를 MS Word 형식으로 변환하여 자유롭게 수정하고 저장할 수 있습니다. 또한, Dynamic Report Regenerator를 사용하면 모델 파일의 변경 사항을 반영하여 보고서 내용을 손쉽게 업데이트할 수 있습니다.

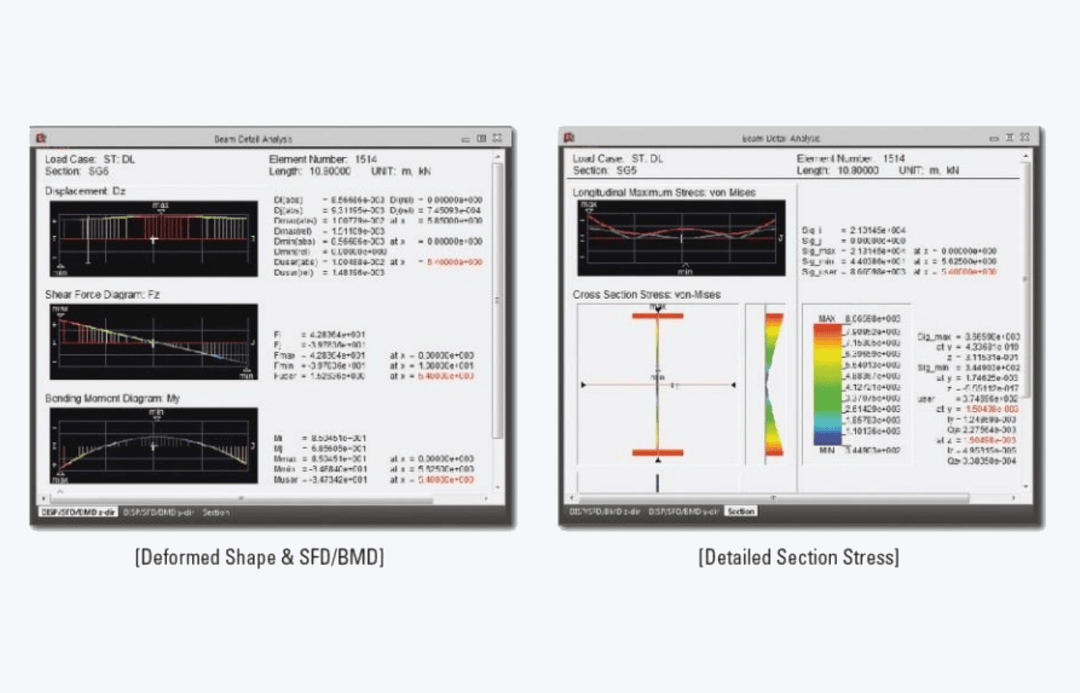

부재 상세 해석 (Beam Detail Analysis)
MIDAS GEN에서는 다양한 단면 위치에서 변위, 힘, 응력을 확인할 수 있습니다. 또한, 개별 요소의 상세 해석을 통해 보 부재에 작용하는 상세한 힘과 응력을 Beam Detail Analysis에서 확인할 수 있으며, 단면의 모든 지점을 검사할 수 있습니다.

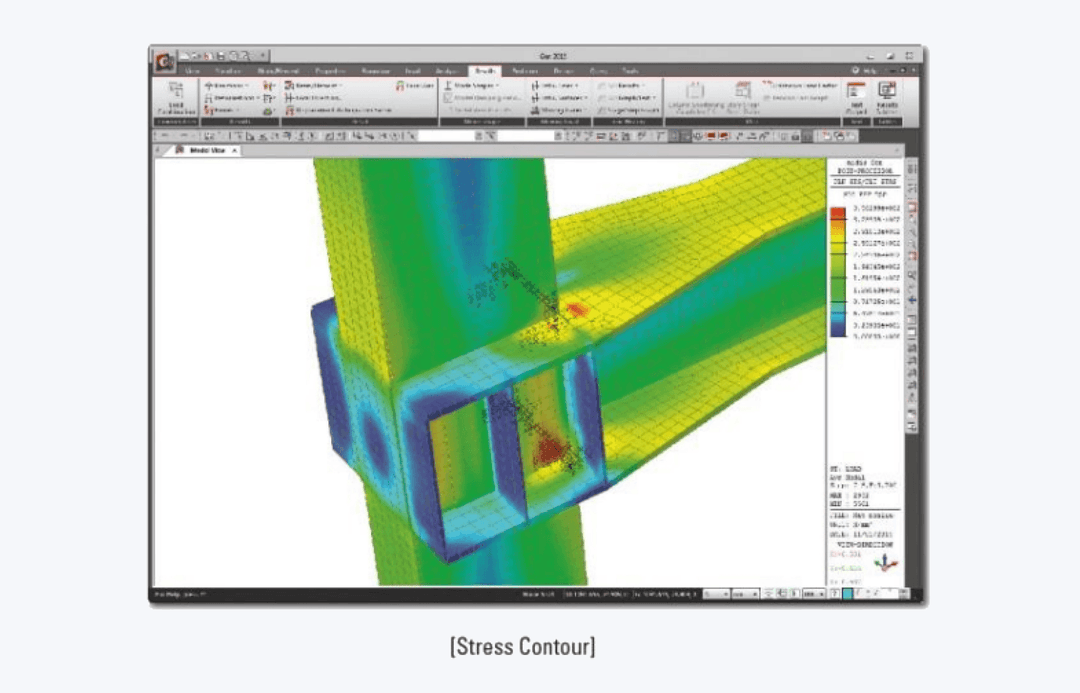

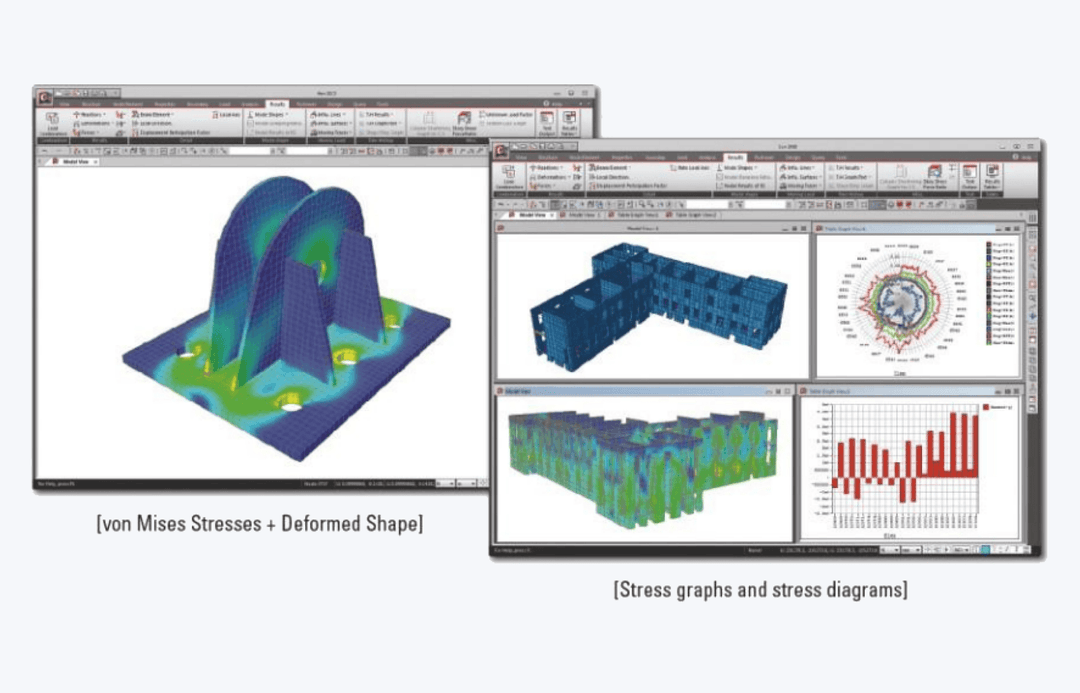

다양한 해석결과 확인
MIDAS GEN에서는 변형 형상과 함께 응력 및 부재력을 포함한 다양한 해석 결과를 검토할 수 있으며, 응력 그래프와 응력 다이어그램 등 다양한 시각적 방법을 활용하여 해석 결과를 확인하고 분석할 수 있습니다.

결과

보고서 자동생성 (Dynamic Report Generator)
MIDAS GEN의 해석 및 설계 결과를 활용하여 보고서를 생성할 수 있습니다. 모든 입력 및 출력 데이터는 다이어그램, 그래프, 텍스트, 테이블 형식으로 구성할 수 있으며, 사용자는 이를 MS Word 형식으로 변환하여 자유롭게 수정하고 저장할 수 있습니다. 또한, Dynamic Report Regenerator를 사용하면 모델 파일의 변경 사항을 반영하여 보고서 내용을 손쉽게 업데이트할 수 있습니다.
부재 상세 해석 (Beam Detail Analysis)
MIDAS GEN에서는 다양한 단면 위치에서 변위, 힘, 응력을 확인할 수 있습니다. 또한, 개별 요소의 상세 해석을 통해 보 부재에 작용하는 상세한 힘과 응력을 Beam Detail Analysis에서 확인할 수 있으며, 단면의 모든 지점을 검사할 수 있습니다.
다양한 해석결과 확인
MIDAS GEN에서는 변형 형상과 함께 응력 및 부재력을 포함한 다양한 해석 결과를 검토할 수 있으며, 응력 그래프와 응력 다이어그램 등 다양한 시각적 방법을 활용하여 해석 결과를 확인하고 분석할 수 있습니다.

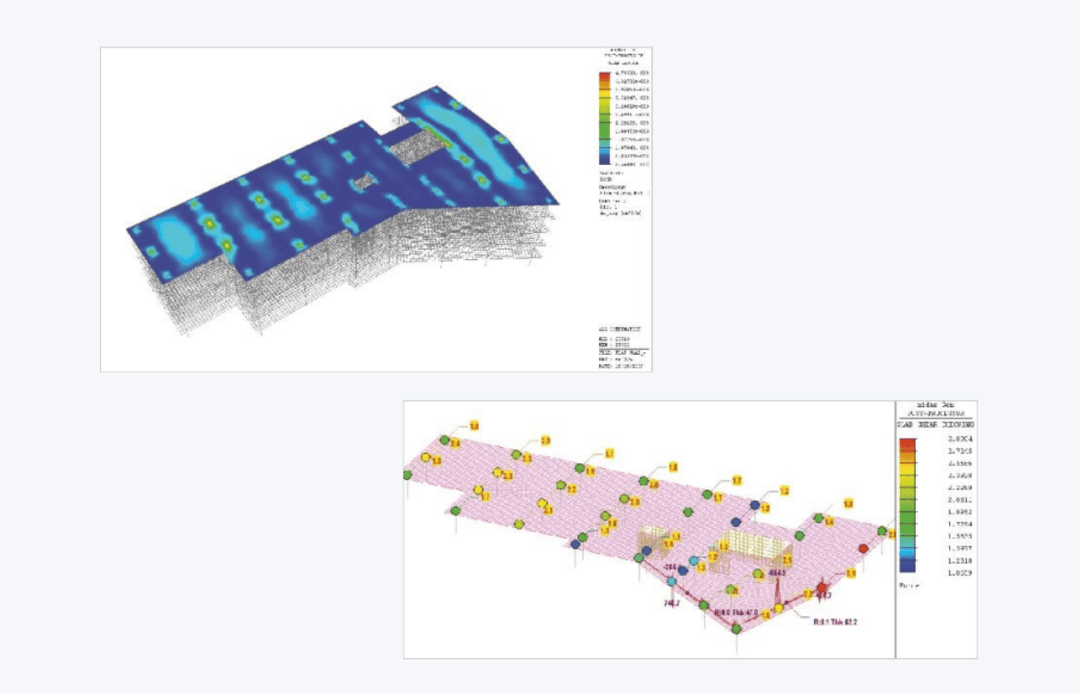

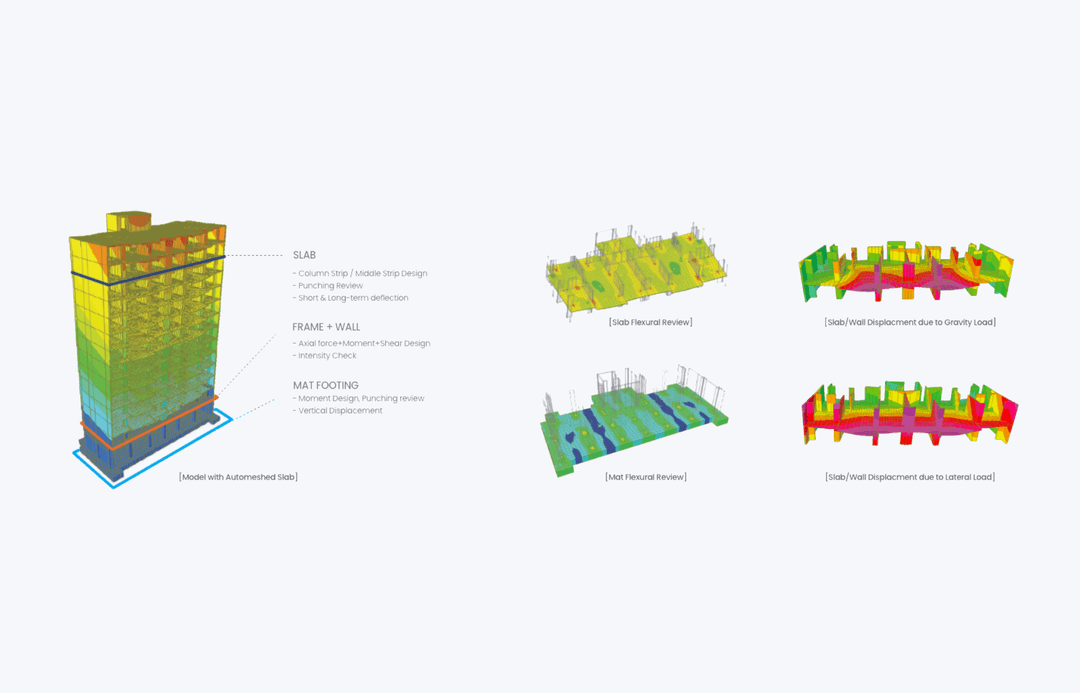

유한요소망 슬래브

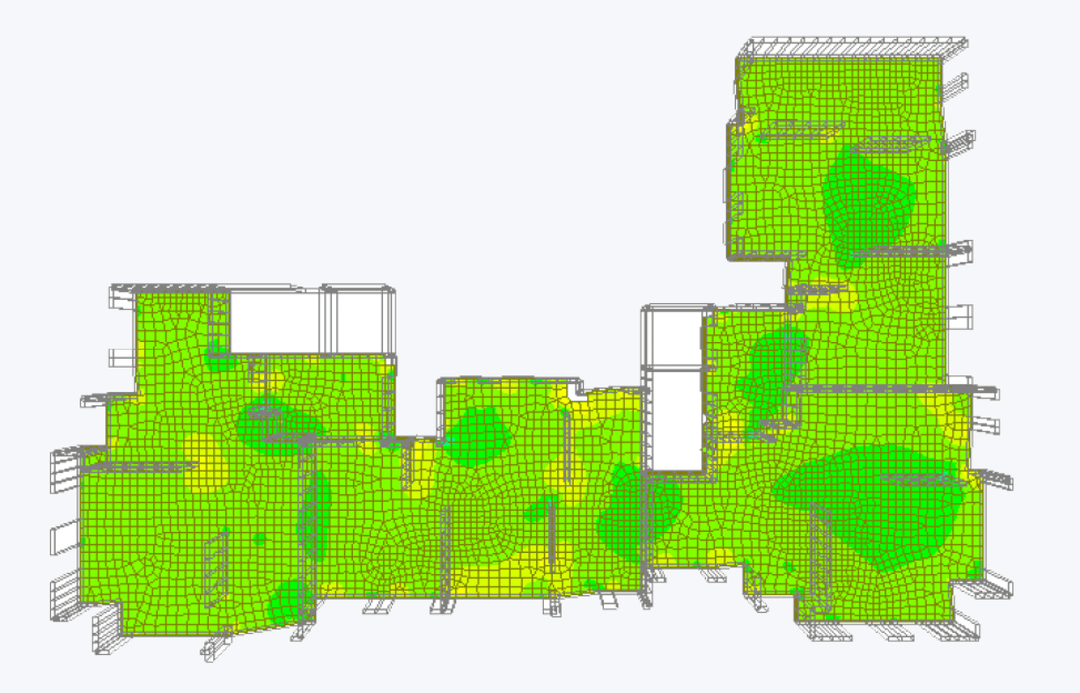

Mesh 생성 기능
MIDAS GEN은 슬래브 및 벽 부재에 대한 Mesh 생성 기능을 제공합니다. 생성된 Mesh 요소는 해석 및 설계 기능과 완벽하게 호환되며, 정렬된 Mesh를 기반으로 슬래브의 임의 지점에 하중을 적용하고 정밀한 해석을 수행할 수 있습니다.
Auto-mesh 생성 기능
고품질 Mesh 생성 알고리즘이 적용된 Automesh 기능을 통해 엔지니어는 자동으로 Mesh를 생성할 수 있습니다.
CAD 호환 및 1D-2D요소 일체형 모델링
Frame과 Slab/Wall을 일체형으로 모델링함으로써 해석 및 설계 시간을 획기적으로 단축할 수 있습니다.
Meshed Plate요소 설계 기능
MIDAS GEN은 다양한 코드 기반으로 Meshed Plate 요소에 대한 Slab, Mat, Wall, Shell 설계 기능을 제공합니다. 슬래브 및 벽체 설계 시, Mesh를 기반으로 모멘트와 전단력을 검토할 수 있으며, Flexible Floor에 대한 정적 Wind Loads 및 Seismic Loads를 자동으로 재하할 수 있습니다. 또한, 1-Way (Strip) Slab 및 2-Way Slab 설계도 지원됩니다.
Wood Armor moment 고려 기능
직교 또는 직교하지 않는 구조의 철근 콘크리트를 Wood Armer Moment와 불균형 모멘트를 고려하여 설계할 수 있습니다.
2D 판 요소 설계 기능
Meshed Slab/Mat의 면내 응력, Meshed Wall의 면외 응력,Meshed Shell의 면내, 면외 응력에 대한 휨, 전단 설계가 가능합니다.

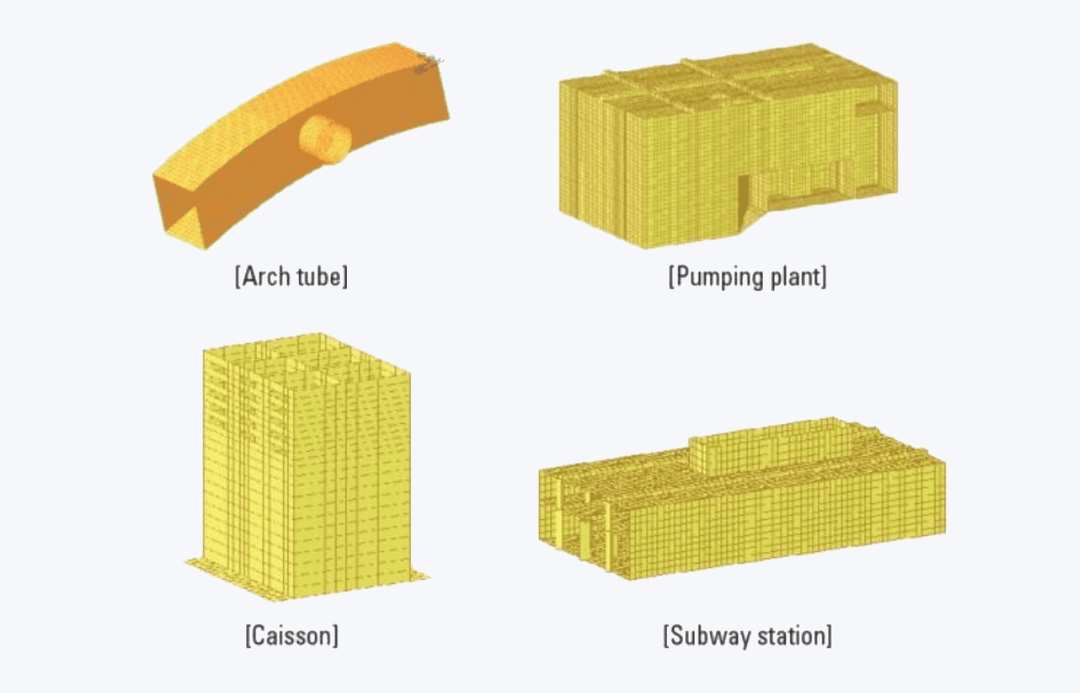

Mesh 기능의 다양한 활용
Mesh 기능은 다양한 구조 모델링에 활용될 수 있습니다. 일반 건축 구조물(Beam이 포함된 평면 Slab, Transfer Plate, 매트 기초)부터 벨트 Outrigger, 케이슨 기초, 플랜트 구조물, Arch Tube, 지하철 역사, 합성 거더 교량, Steel 연결부 등 다양한 구조물에 적용할 수 있습니다.
전이층(Transfer Plate), 매트기초 Auto-Mesh 생성기능
고품질, 고성능 Mesh 생성 시스템은 적절한 형상(삼각형/사각형)으로 Mesh를 자동 생성합니다. 이 기능을 사용하면 모델링 과정을 더 쉽게 만들어줍니다.
Special Structure
Frame, Shell, Plate 통합 모델링을 통해 해석 및 설계에 소요되는 시간을 단축할 수 있으며, 엔지니어가 각 요소의 구조 설계를 효율적으로 수행할 수 있습니다.

유한요소망 슬래브

Mesh 생성 기능
MIDAS GEN은 슬래브 및 벽 부재에 대한 Mesh 생성 기능을 제공합니다. 생성된 Mesh 요소는 해석 및 설계 기능과 완벽하게 호환되며, 정렬된 Mesh를 기반으로 슬래브의 임의 지점에 하중을 적용하고 정밀한 해석을 수행할 수 있습니다.
Auto-mesh 생성 기능
고품질 Mesh 생성 알고리즘이 적용된 Automesh 기능을 통해 엔지니어는 자동으로 Mesh를 생성할 수 있습니다.
CAD 호환 및 1D-2D요소 일체형 모델링
Frame과 Slab/Wall을 일체형으로 모델링함으로써 해석 및 설계 시간을 획기적으로 단축할 수 있습니다.
Meshed Plate요소 설계 기능
MIDAS GEN은 다양한 코드 기반으로 Meshed Plate 요소에 대한 Slab, Mat, Wall, Shell 설계 기능을 제공합니다. 슬래브 및 벽체 설계 시, Mesh를 기반으로 모멘트와 전단력을 검토할 수 있으며, Flexible Floor에 대한 정적 Wind Loads 및 Seismic Loads를 자동으로 재하할 수 있습니다. 또한, 1-Way (Strip) Slab 및 2-Way Slab 설계도 지원됩니다.
Wood Armor moment 고려 기능
직교 또는 직교하지 않는 구조의 철근 콘크리트를 Wood Armer Moment와 불균형 모멘트를 고려하여 설계할 수 있습니다.
2D 판 요소 설계 기능
Meshed Slab/Mat의 면내 응력, Meshed Wall의 면외 응력,Meshed Shell의 면내, 면외 응력에 대한 휨, 전단 설계가 가능합니다.
Mesh 기능의 다양한 활용
Mesh 기능은 다양한 구조 모델링에 활용될 수 있습니다. 일반 건축 구조물(Beam이 포함된 평면 Slab, Transfer Plate, 매트 기초)부터 벨트 Outrigger, 케이슨 기초, 플랜트 구조물, Arch Tube, 지하철 역사, 합성 거더 교량, Steel 연결부 등 다양한 구조물에 적용할 수 있습니다.
전이층(Transfer Plate), 매트기초 Auto-Mesh 생성기능
고품질, 고성능 Mesh 생성 시스템은 적절한 형상(삼각형/사각형)으로 Mesh를 자동 생성합니다. 이 기능을 사용하면 모델링 과정을 더 쉽게 만들어줍니다.
Special Structure
Frame, Shell, Plate 통합 모델링을 통해 해석 및 설계에 소요되는 시간을 단축할 수 있으며, 엔지니어가 각 요소의 구조 설계를 효율적으로 수행할 수 있습니다.

부재 설계

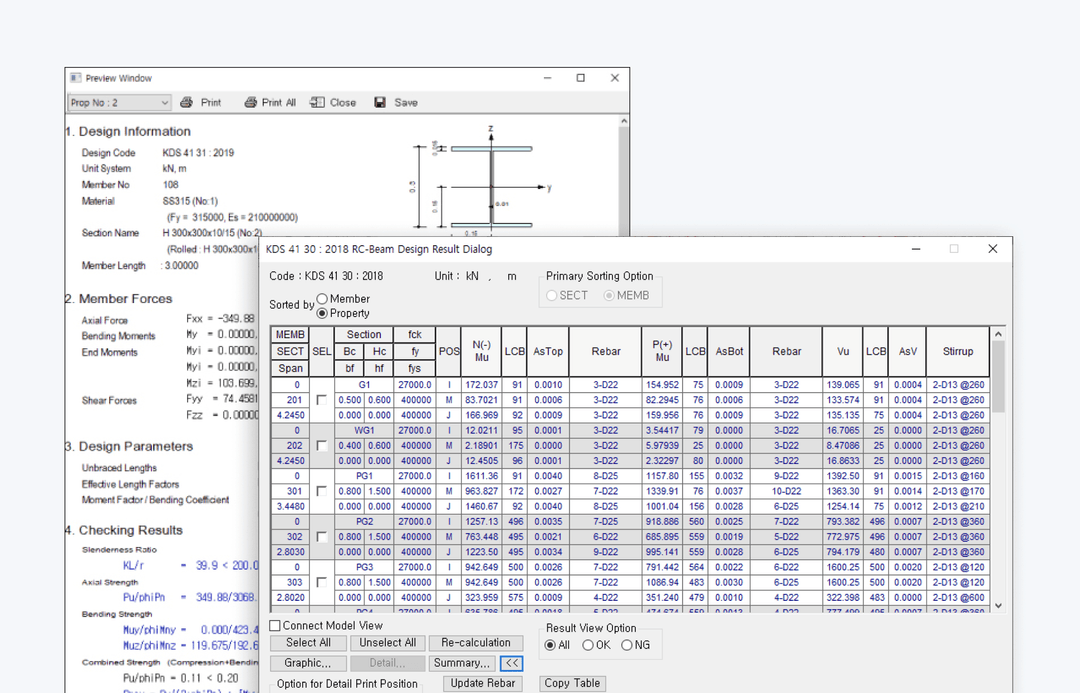

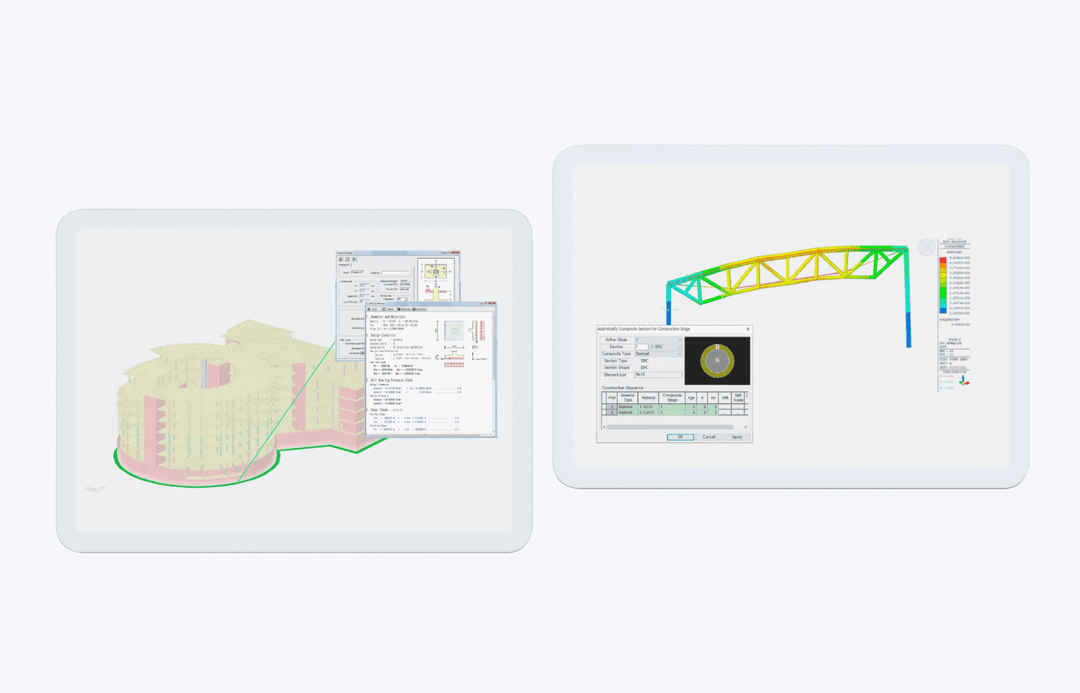

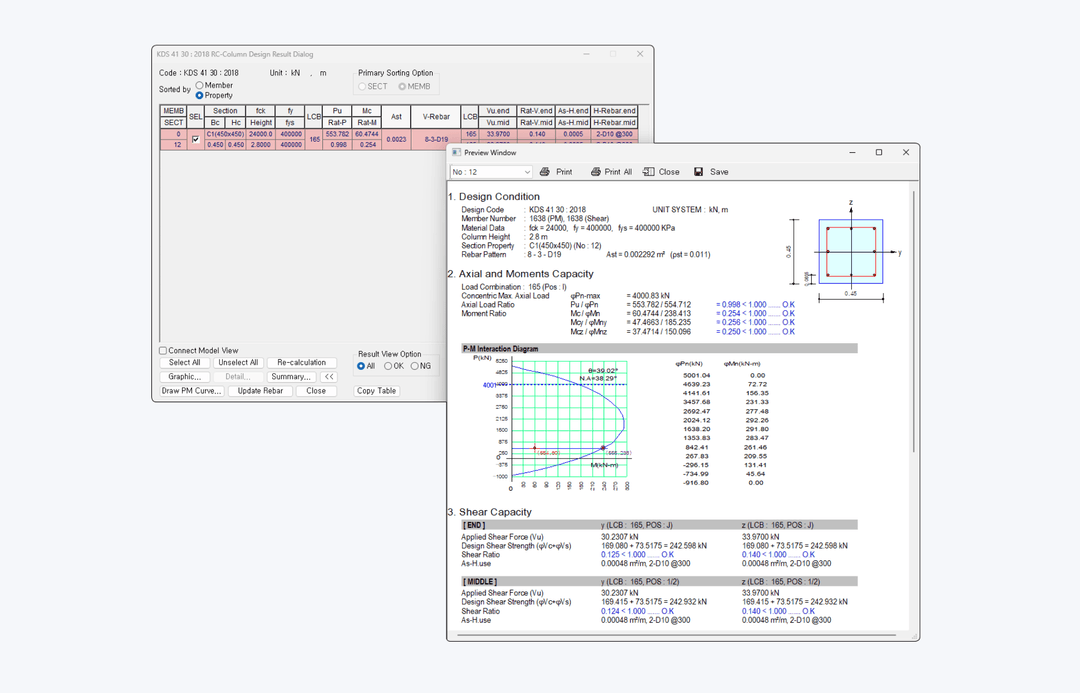

RC 구조설계
각 국가별 설계코드를 선택하여 설계 결과를 확인할 수 있습니다. 다양한 형식으로 결과를 저장할 수 있으며, 설계결과를 직접 그래픽으로 확인할 수 있고 상세 계산 결과를 인쇄할 수 있습니다.
국가별 설계기준 및 재질 DB
설계자는 국가에 맞는 코드를 선택하여 설계할 수 있습니다. 구조부재 재질 데이터, 설계 코드 등 각 국가별 설계를 위한 다양한 정보를 제공합니다.
강기둥-약보 설계 기능
기준과 지침에서 제시하는 요구사항에 따라 Strong Column-Week Beam(SCWB) 설계 및 Beam-Column Joint 설계를 지원합니다.
SRC / 기초 설계
다양한 형태의 SRC 단면을 제공하며, 재료들의 시공 순서를 고려한 시공단계해석 기능을 지원합니다. 최적화된 설계를 만족시키기 위해 필요한 만큼의 기초 설계와 보강을 검토할 수 있습니다.
다양한 설계 기준
SSRC79, AIF-SRC01 JGJ138-01, AIK-SRC2K, TWN-SRC100 설계 코드 제공
시공단계 합성단면 기능
시공단계 합성단면 기능을 이용하면 실제 시공과정에 따라 합성단면을 시공단계별로 구분하여 지정할 수 있습니다.

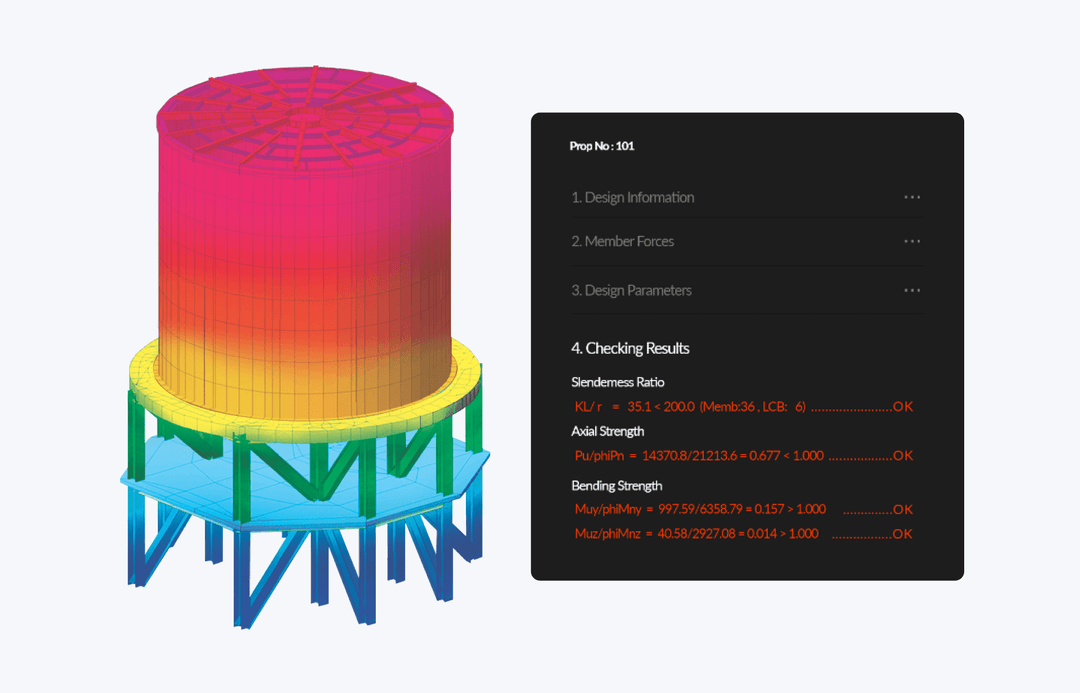

철골 구조설계
각 국가별 규격에 맞는 코드를 선택하여 설계 결과를 확인할 수 있습니다. 다양한 형식으로 결과를 저장할 수 있으며, 설계결과를 직접 그래픽으로 확인할 수 있고 상세 계산 결과를 인쇄할 수 있습니다.
최적 부재 설계
해석결과 부재력과 배근입력 정보를 이용하여 사용자가 선택한 기준에 따라 최적 부재 설계를 수행할 수 있습니다.
냉간성형강 설계
Z형, C형, 직립형 등 다양한 단면 형상의 냉간성형강(Cold-Formed Steel)의 단면형태를 제공하고 설계가 가능합니다.

부재 설계

RC 구조설계
각 국가별 설계코드를 선택하여 설계 결과를 확인할 수 있습니다. 다양한 형식으로 결과를 저장할 수 있으며, 설계결과를 직접 그래픽으로 확인할 수 있고 상세 계산 결과를 인쇄할 수 있습니다.
국가별 설계기준 및 재질 DB
설계자는 국가에 맞는 코드를 선택하여 설계할 수 있습니다. 구조부재 재질 데이터, 설계 코드 등 각 국가별 설계를 위한 다양한 정보를 제공합니다.
강기둥-약보 설계 기능
기준과 지침에서 제시하는 요구사항에 따라 Strong Column-Week Beam(SCWB) 설계 및 Beam-Column Joint 설계를 지원합니다.
SRC / 기초 설계
다양한 형태의 SRC 단면을 제공하며, 재료들의 시공 순서를 고려한 시공단계해석 기능을 지원합니다. 최적화된 설계를 만족시키기 위해 필요한 만큼의 기초 설계와 보강을 검토할 수 있습니다.
다양한 설계 기준
SSRC79, AIF-SRC01 JGJ138-01, AIK-SRC2K, TWN-SRC100 설계 코드 제공
시공단계 합성단면 기능
시공단계 합성단면 기능을 이용하면 실제 시공과정에 따라 합성단면을 시공단계별로 구분하여 지정할 수 있습니다.
철골 구조설계
각 국가별 규격에 맞는 코드를 선택하여 설계 결과를 확인할 수 있습니다. 다양한 형식으로 결과를 저장할 수 있으며, 설계결과를 직접 그래픽으로 확인할 수 있고 상세 계산 결과를 인쇄할 수 있습니다.
최적 부재 설계
해석결과 부재력과 배근입력 정보를 이용하여 사용자가 선택한 기준에 따라 최적 부재 설계를 수행할 수 있습니다.
냉간성형강 설계
Z형, C형, 직립형 등 다양한 단면 형상의 냉간성형강(Cold-Formed Steel)의 단면형태를 제공하고 설계가 가능합니다.

내진 설계

응답스펙트럼 해석 (선형동적해석)
일반적으로 동적 해석에서는 모드 해석을 기반으로 한 응답 스펙트럼 해석 방법이 주로 사용됩니다. 내진 설계에서 모드 해석의 장점은 시간이력 해석 없이 설계 응답 스펙트럼을 활용하여 각 모드의 응답을 효율적으로 도출할 수 있다는 점입니다.

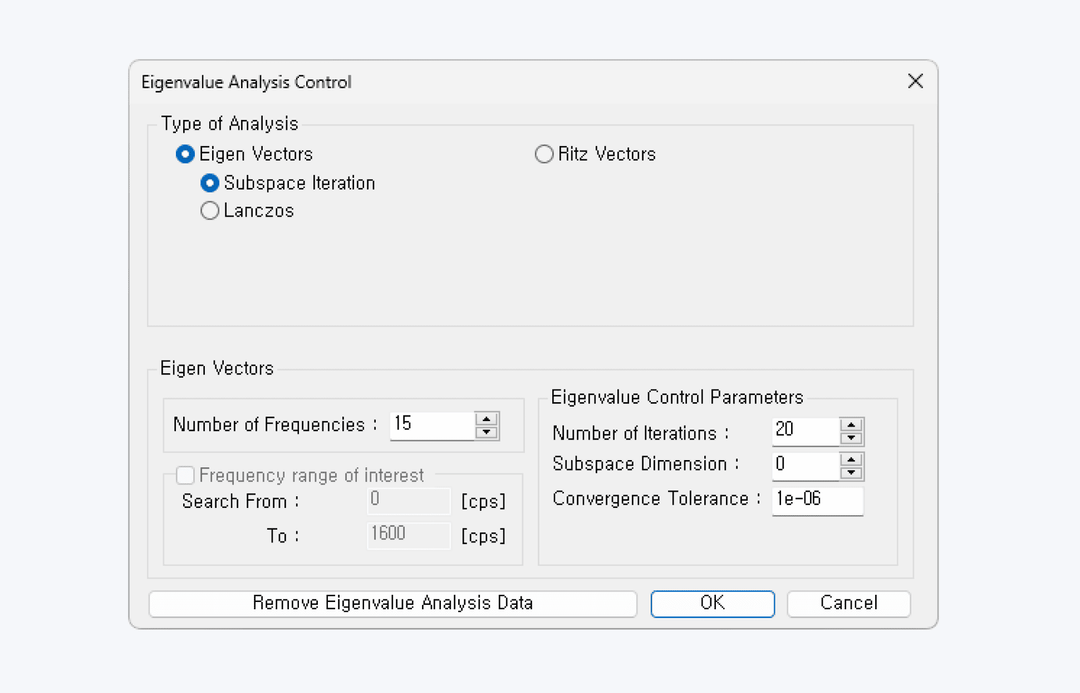

고유치 해석 (Eignvalue Analysis)
고유치해석을 통해 건물의 고유진동수를 계산하고 모드형상을 계산합니다. 건물의 모드별 진동주기와 고유진동수를 알 수 있습니다.

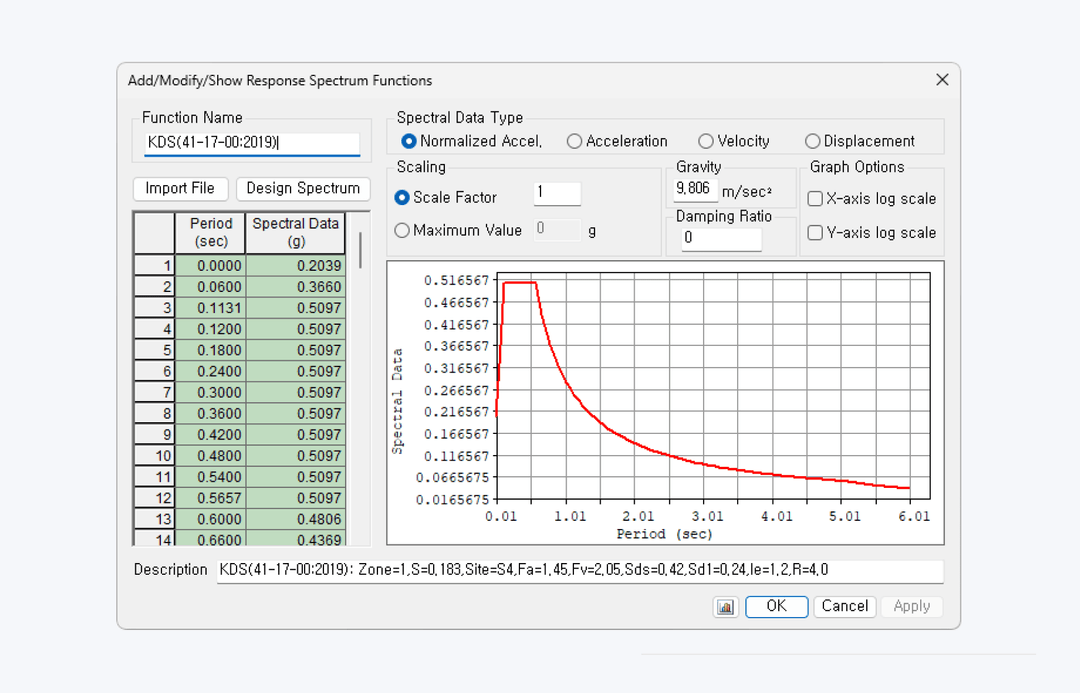

다양한 국가 하중기준 응답스펙트럼
MIDAS GEN은 다양한 국가 설계 기준과 지침에 따른 응답 스펙트럼을 제공합니다.

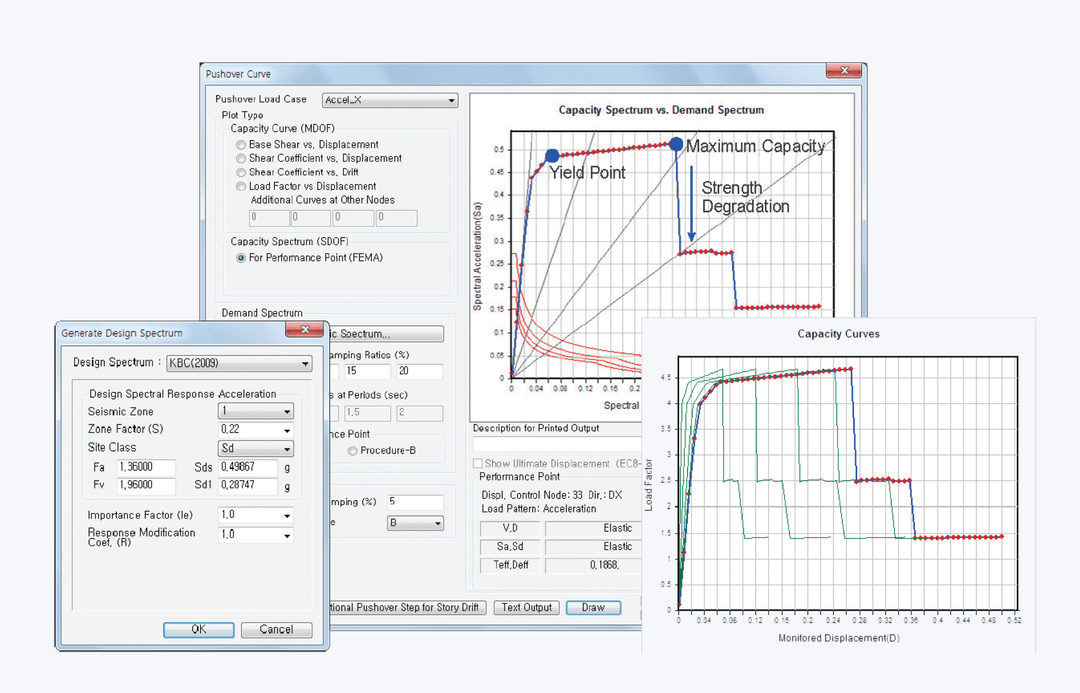

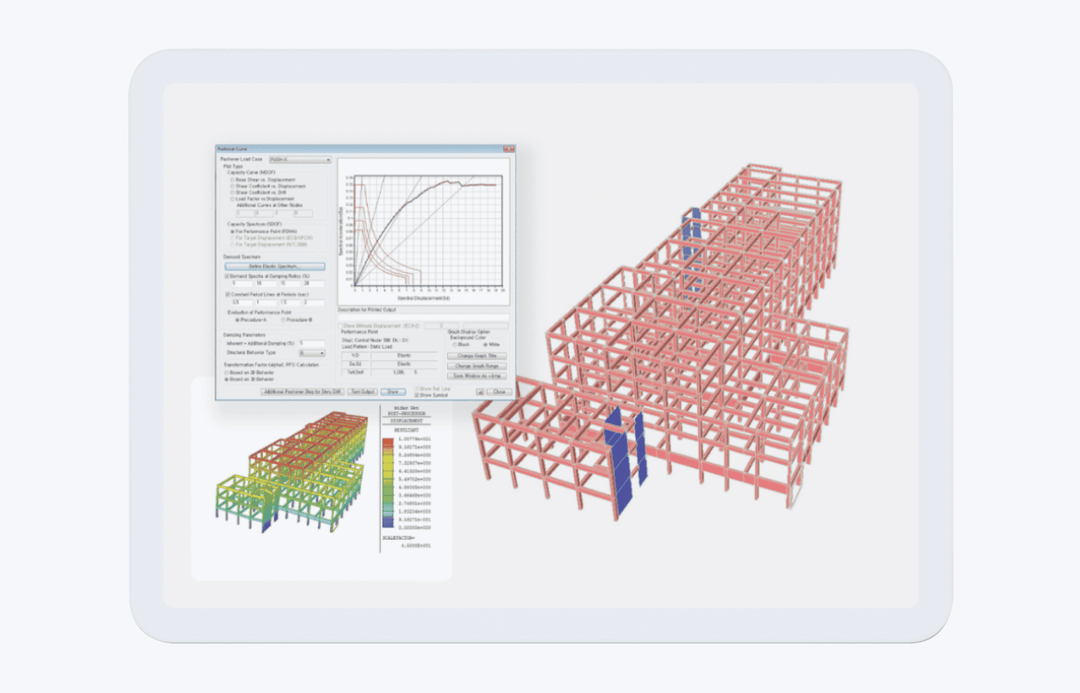

비선형 정적 해석 (Pushover Analysis)
MIDAS GEN에서 내진성능평가 및 성능 기반 설계에 사용되는 Pushover 해석은 철근 콘크리트, 구조용 강철, 조적 및 강철-콘크리트 복합 단면에 대해 수행할 수 있습니다.

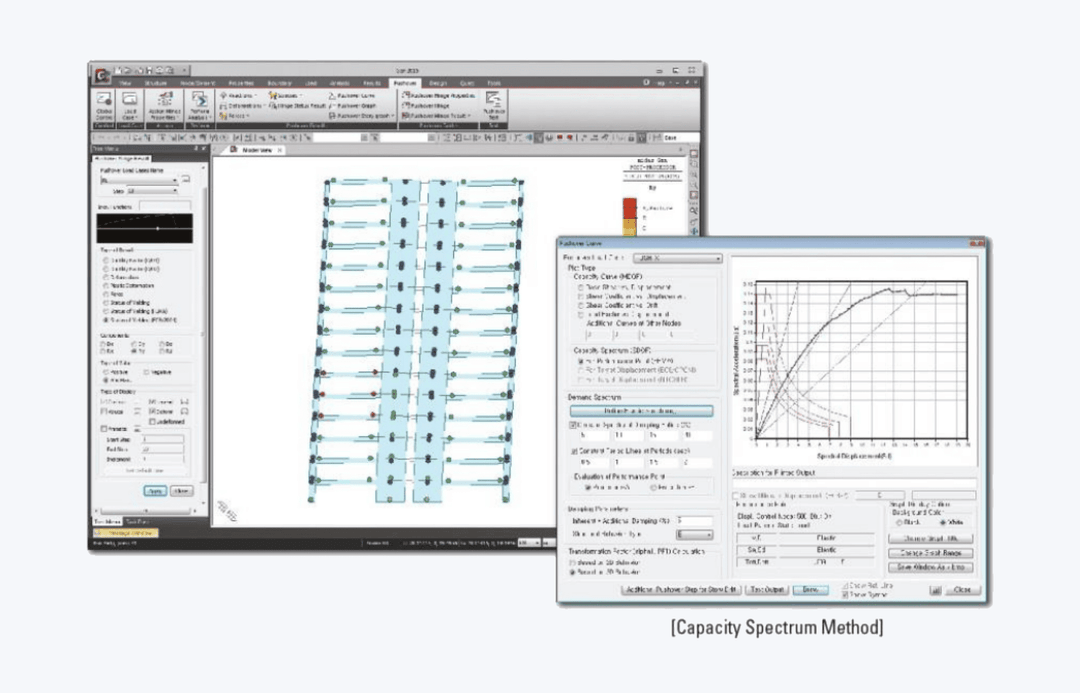

성능점 (Performance Point) 산정
MIDAS GEN에 내장된 Pushover 해석은 항복 후 구조물의 거동과 한계상태를 효과적으로 평가하는 비선형 정적 해석 방법 중 하나이며, ATC, FEMA등의 제안식을 사용해 성능점을 쉽게 찾을 수 있습니다.

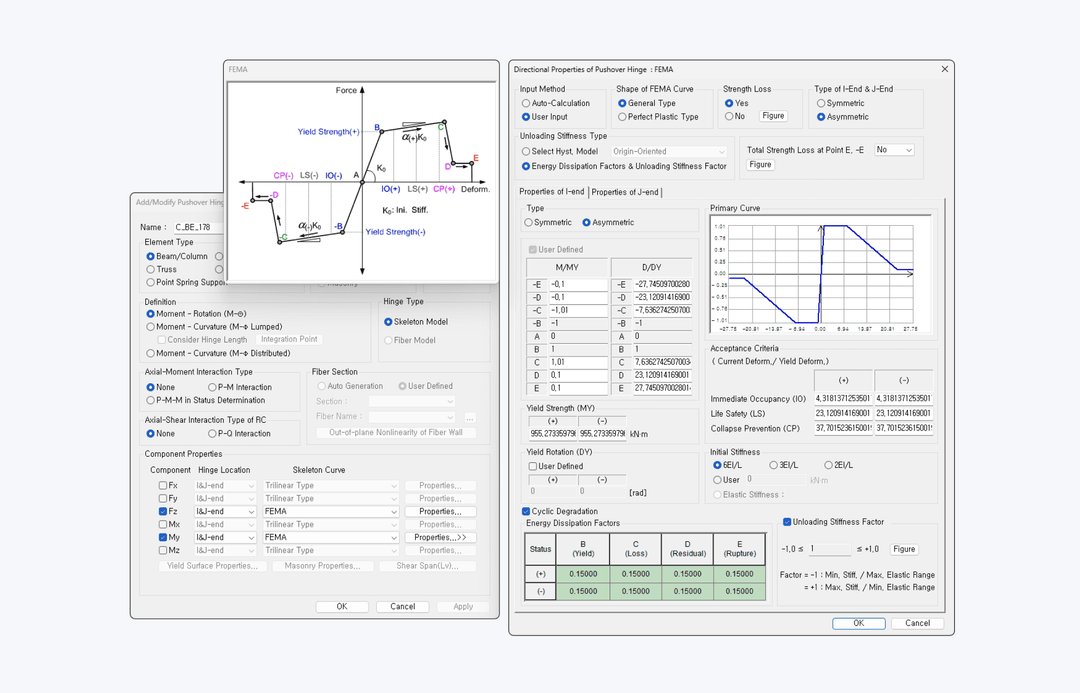

다양한 Type의 비선형 힌지 속성 지원
MIDAS GEN에서 제공하는 Pushover 힌지는 Beam/Column, Wall, Truss, General Link/Point Spring Support로 사용 가능합니다. 또한 Fiber 힌지도 지원합니다.

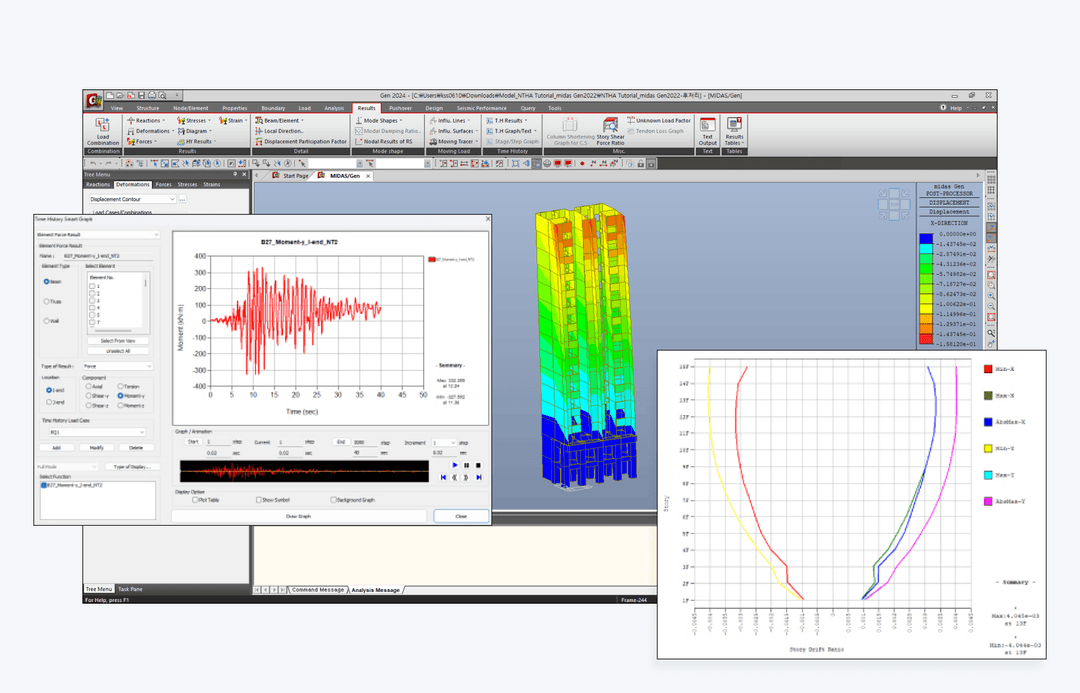

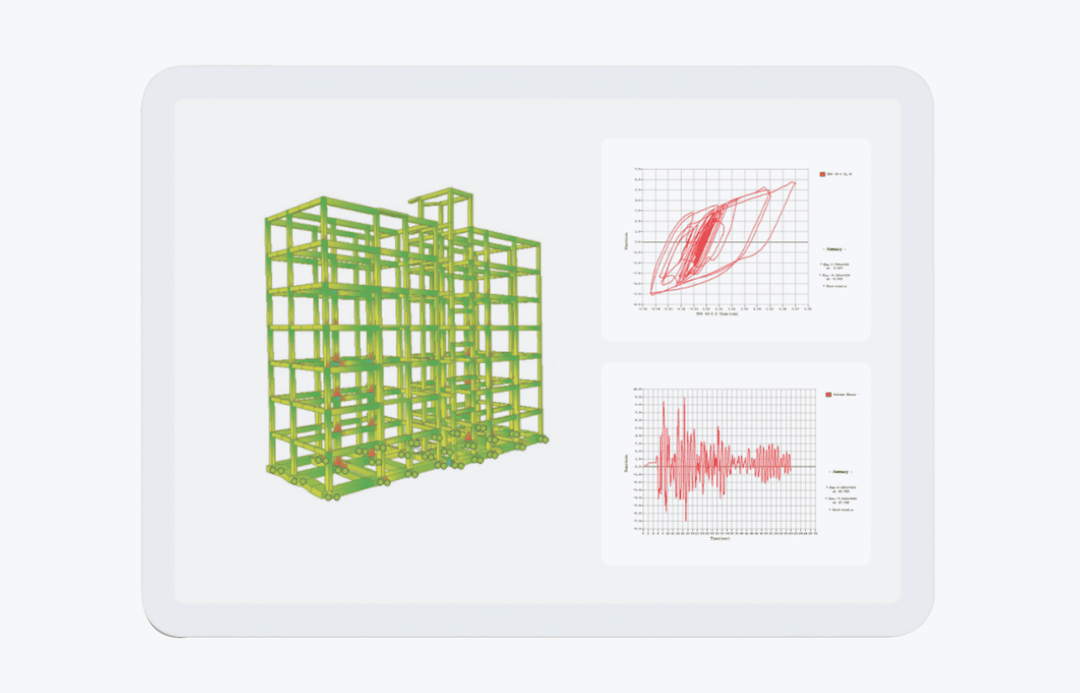

비선형 동적 해석 (Nonlinear Time History Analysis)
내진 설계 및 구조물 평가를 위해 MIDAS GEN은 비탄성 시간 이력 해석에서 다양한 이력 힌지 모델을 제공합니다. 지원되는 힌지 모델은 다음과 같습니다. • Kinematic Hardening, Origin-oriented, Peak-oriented, Cloug • Degrading Trilinear, Takeda / Slip/ Tetralinear, Modified Takeda / Tetralinear
비탄성 힌지 속성 (Inelastic Hinge Property) 정의
Gen에서 제공하는 비탄성 힌지는 Beam, Column, Wall, Truss, General Link 등으로 사용 가능합니다.

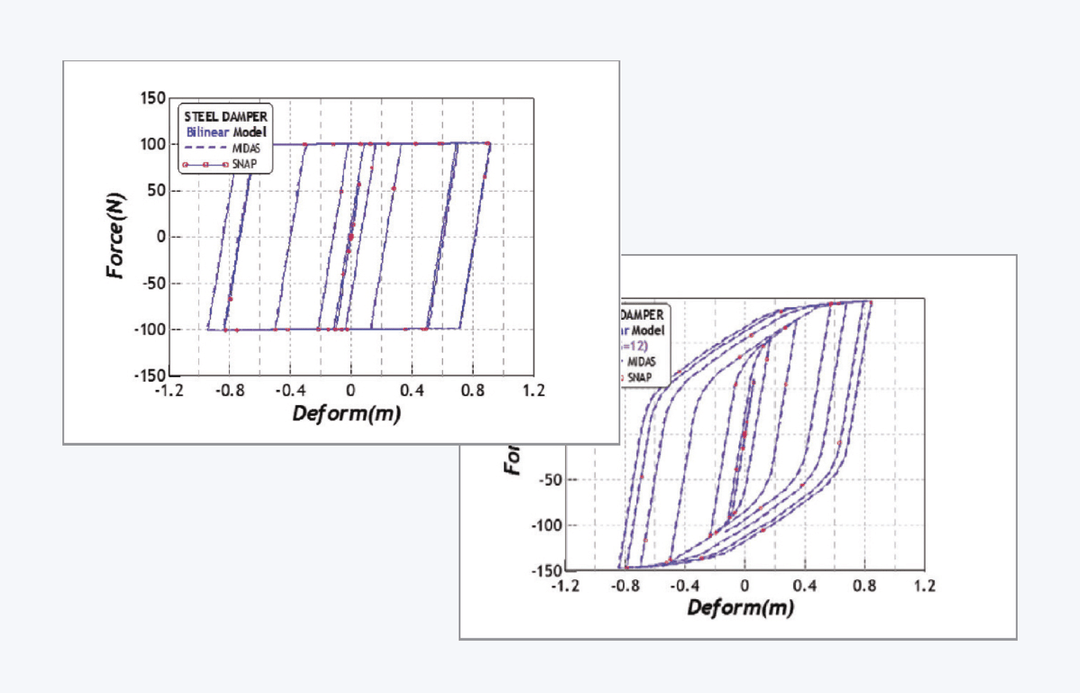

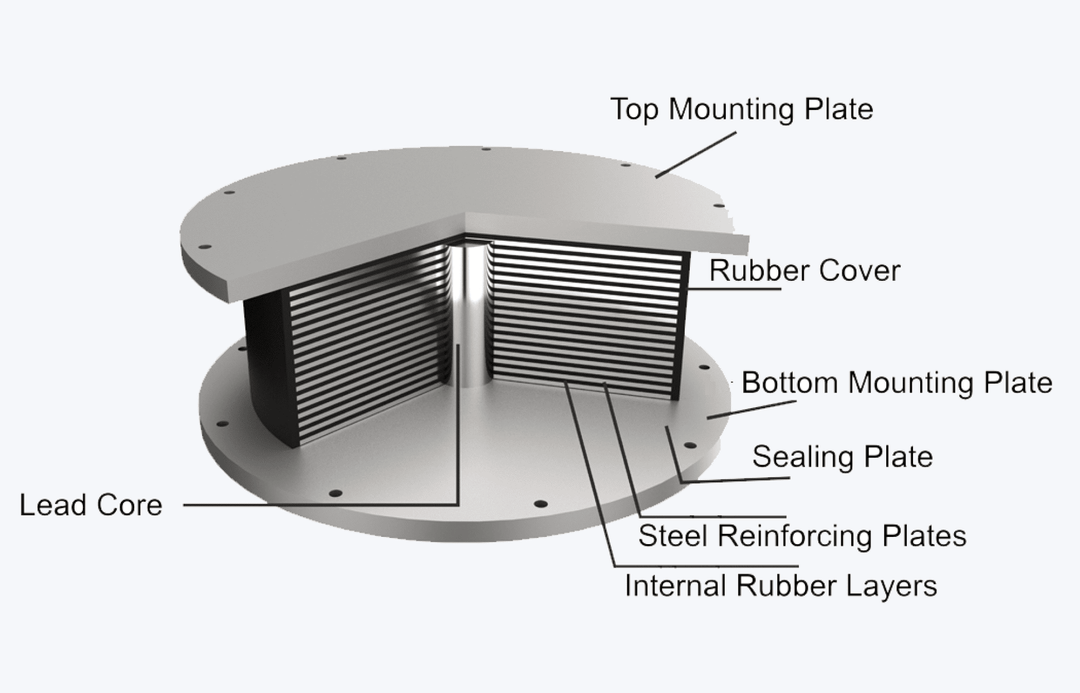

면진장치 (Damper / Isolator)
지진하중으로 인한 구조물의 비탄성거동을 해석하기 위한 경계 비선형요소를 제공합니다.

내진 설계

응답스펙트럼 해석 (선형동적해석)
일반적으로 동적 해석에서는 모드 해석을 기반으로 한 응답 스펙트럼 해석 방법이 주로 사용됩니다. 내진 설계에서 모드 해석의 장점은 시간이력 해석 없이 설계 응답 스펙트럼을 활용하여 각 모드의 응답을 효율적으로 도출할 수 있다는 점입니다.
고유치 해석 (Eignvalue Analysis)
고유치해석을 통해 건물의 고유진동수를 계산하고 모드형상을 계산합니다. 건물의 모드별 진동주기와 고유진동수를 알 수 있습니다.
다양한 국가 하중기준 응답스펙트럼
MIDAS GEN은 다양한 국가 설계 기준과 지침에 따른 응답 스펙트럼을 제공합니다.
비선형 정적 해석 (Pushover Analysis)
MIDAS GEN에서 내진성능평가 및 성능 기반 설계에 사용되는 Pushover 해석은 철근 콘크리트, 구조용 강철, 조적 및 강철-콘크리트 복합 단면에 대해 수행할 수 있습니다.
성능점 (Performance Point) 산정
MIDAS GEN에 내장된 Pushover 해석은 항복 후 구조물의 거동과 한계상태를 효과적으로 평가하는 비선형 정적 해석 방법 중 하나이며, ATC, FEMA등의 제안식을 사용해 성능점을 쉽게 찾을 수 있습니다.
다양한 Type의 비선형 힌지 속성 지원
MIDAS GEN에서 제공하는 Pushover 힌지는 Beam/Column, Wall, Truss, General Link/Point Spring Support로 사용 가능합니다. 또한 Fiber 힌지도 지원합니다.
비선형 동적 해석 (Nonlinear Time History Analysis)
내진 설계 및 구조물 평가를 위해 MIDAS GEN은 비탄성 시간 이력 해석에서 다양한 이력 힌지 모델을 제공합니다. 지원되는 힌지 모델은 다음과 같습니다. • Kinematic Hardening, Origin-oriented, Peak-oriented, Cloug • Degrading Trilinear, Takeda / Slip/ Tetralinear, Modified Takeda / Tetralinear
비탄성 힌지 속성 (Inelastic Hinge Property) 정의
Gen에서 제공하는 비탄성 힌지는 Beam, Column, Wall, Truss, General Link 등으로 사용 가능합니다.
면진장치 (Damper / Isolator)
지진하중으로 인한 구조물의 비탄성거동을 해석하기 위한 경계 비선형요소를 제공합니다.

고층 건물

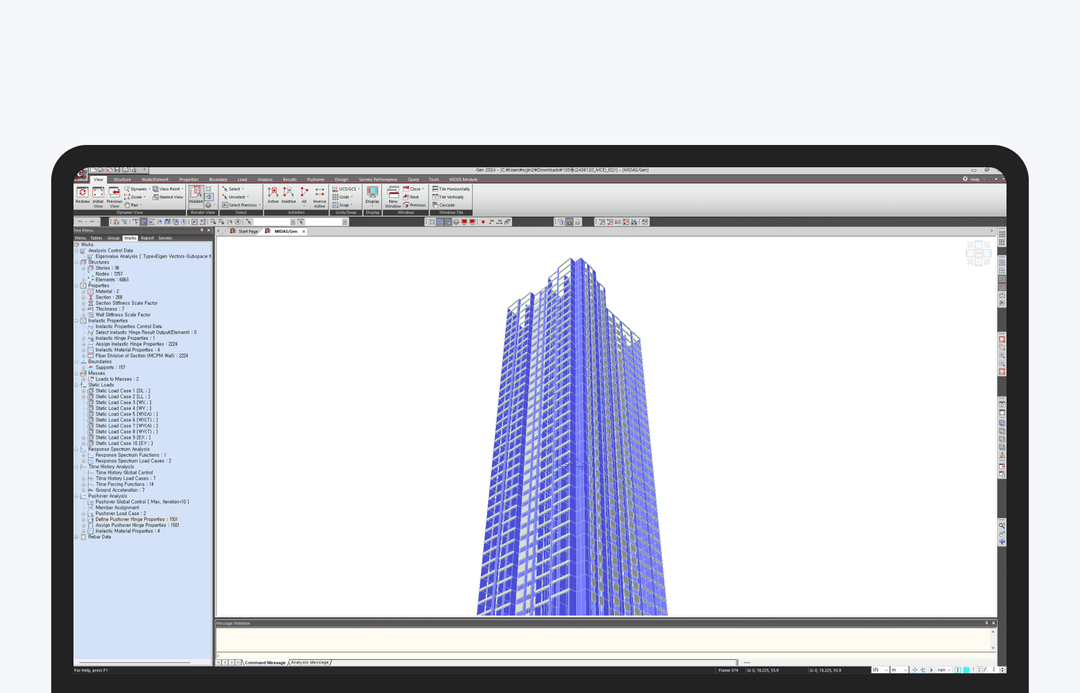

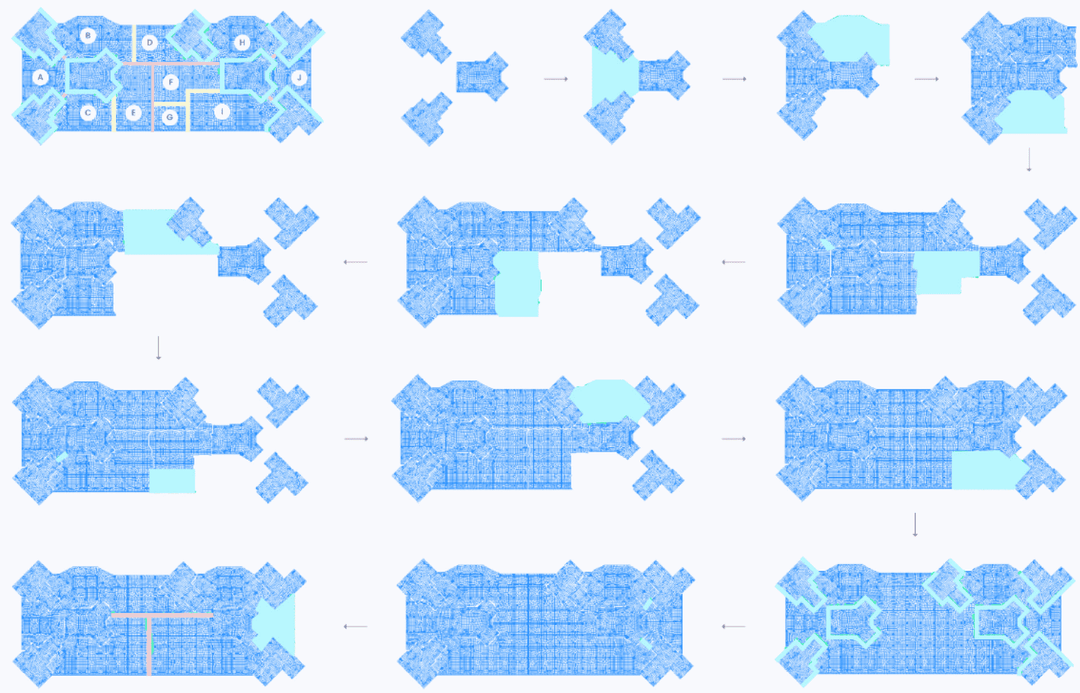

고층 구조물 시공단계 해석
MIDAS GEN은 시간에 따른 재료특성을 반영하는 시공단계해석 기능을 제공합니다. 형상, 경계조건, 시간에 따른 하중의 변화에 대해 시공단계를 시뮬레이션하면서 재료특성의 변화를 반영합니다. 또한 지반의 변형에 따른 상부구조물의 영향을 고려한 설계를 지원합니다.

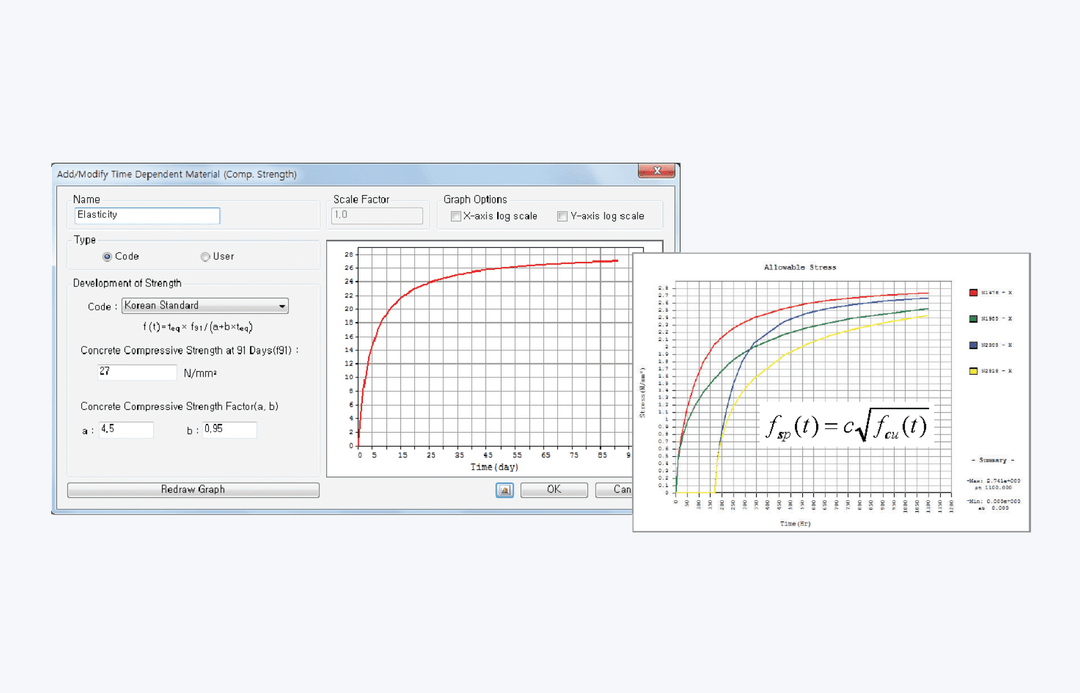

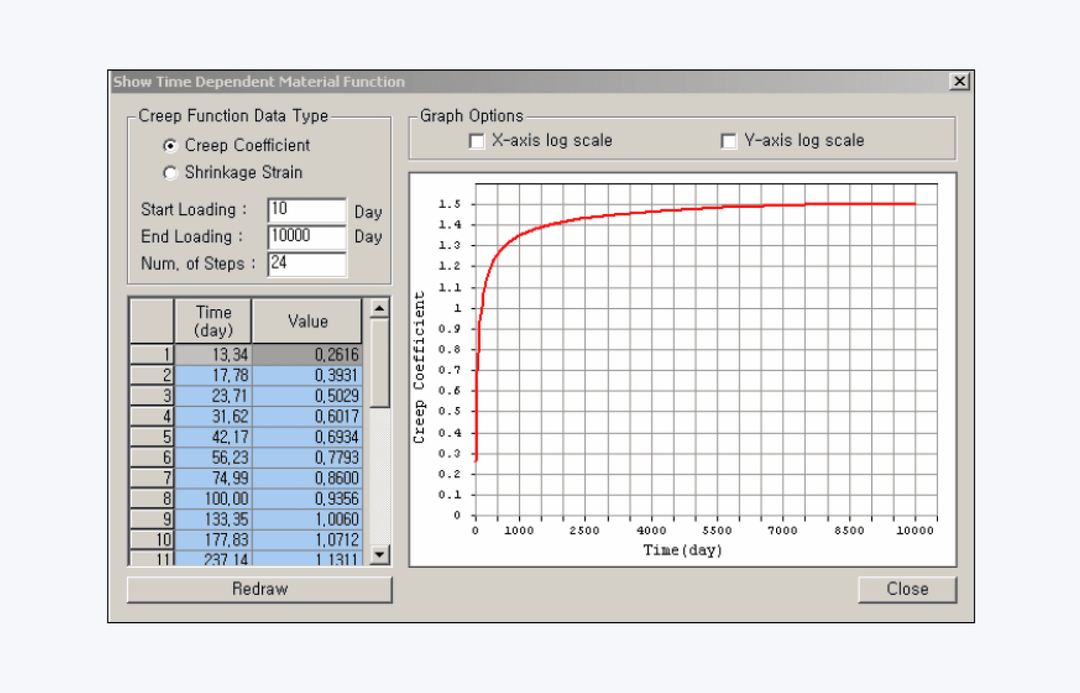

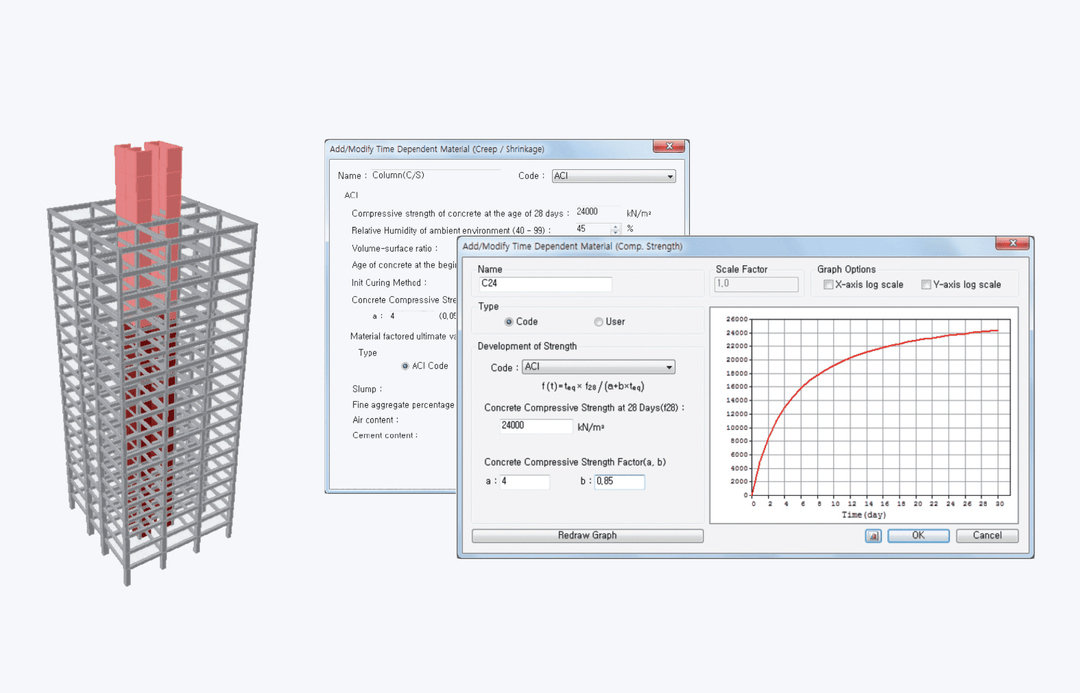

시간의존적 재질특성 고려
MIDAS GEN은 시공단계에 따른 콘크리트 양생기간을 고려하여 단계별 해석과 분석이 가능합니다.

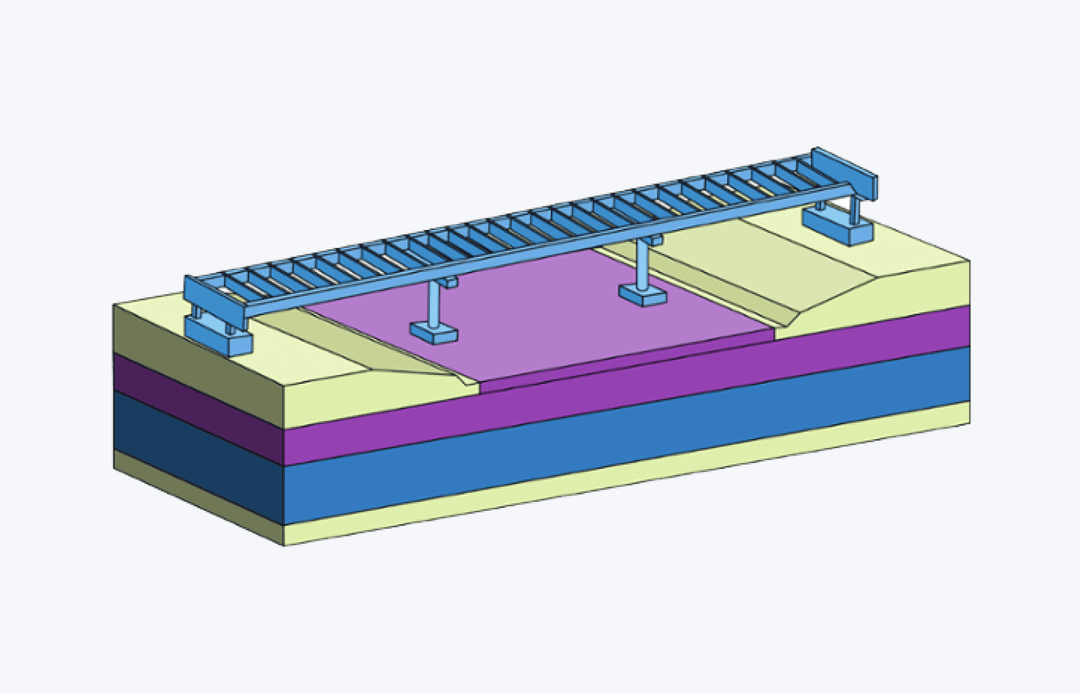

구조물-지반 상호작용(Soil-Structure Interaction) 해석
말뚝 및 지반 지지 데이터를 MIDAS GTS NX와 연동하여 지반의 비선형 특성을 고려한 구조물 해석을 지원합니다.

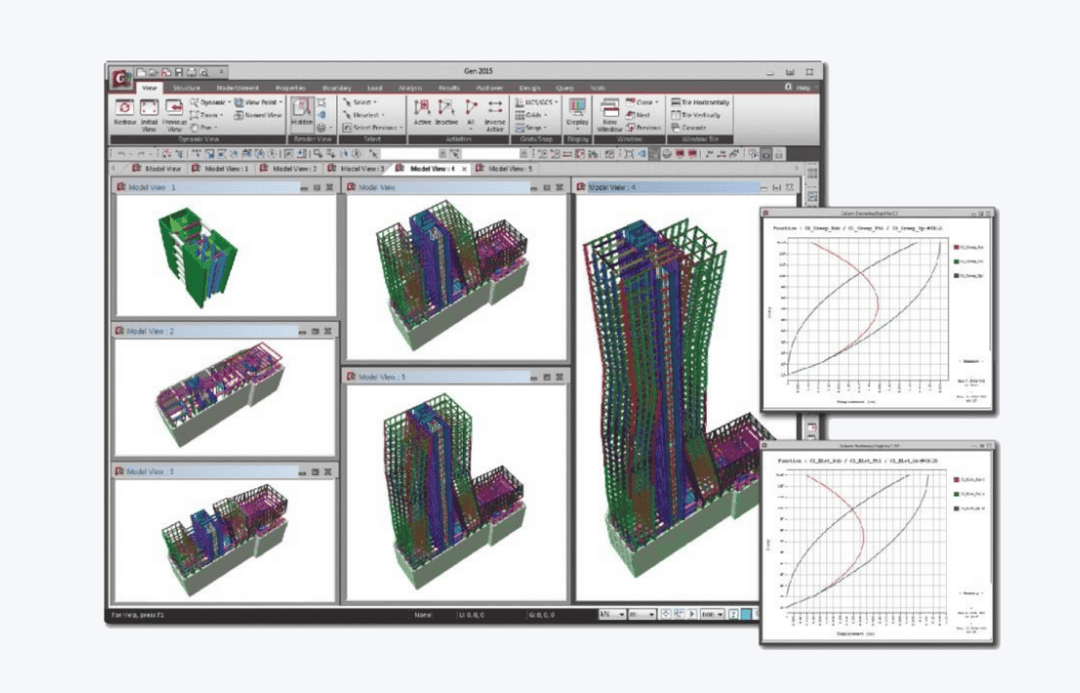

기둥축소량 (Column Shortening) 검토와 보정
MIDAS GEN은 시간의존적 재질 특성인 크리프 및 건조수축의 변화를 반영한 시공단계 해석이 가능합니다. 수직부재의 부등 축소량에 의한 추가응력을 계산하여 적절한 보정량을 산출할 수 있습니다. 이를 통해 High-Rise Building의 사용성과 구조적 안정성을 보장하는 데 도움을 줍니다.
크리프 및 건조수축 (Creep and Shrinkage) 검토 기능
시간의존적 재질 특성인 크리프 및 건조수축에 의한 영향을 고려할 수 있습니다.

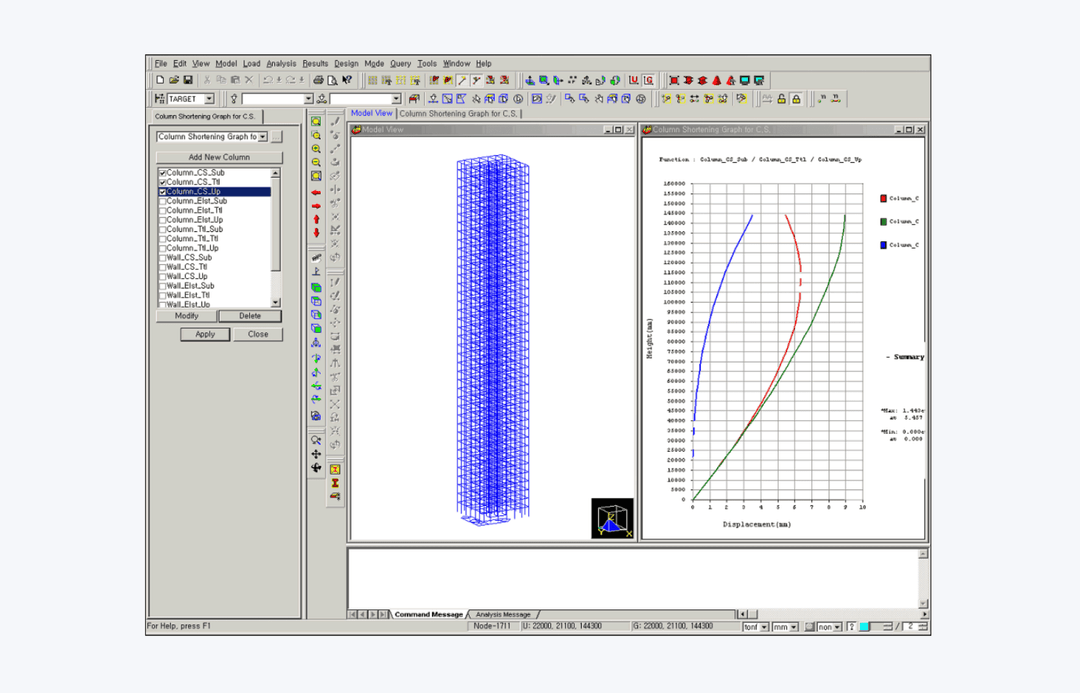

기둥축소량 그래프 보기 기능
Column Shortening 해석을 통한 수직부재의 부등 축소량을 그래프를 통해 쉽게 확인할 수 있습니다.

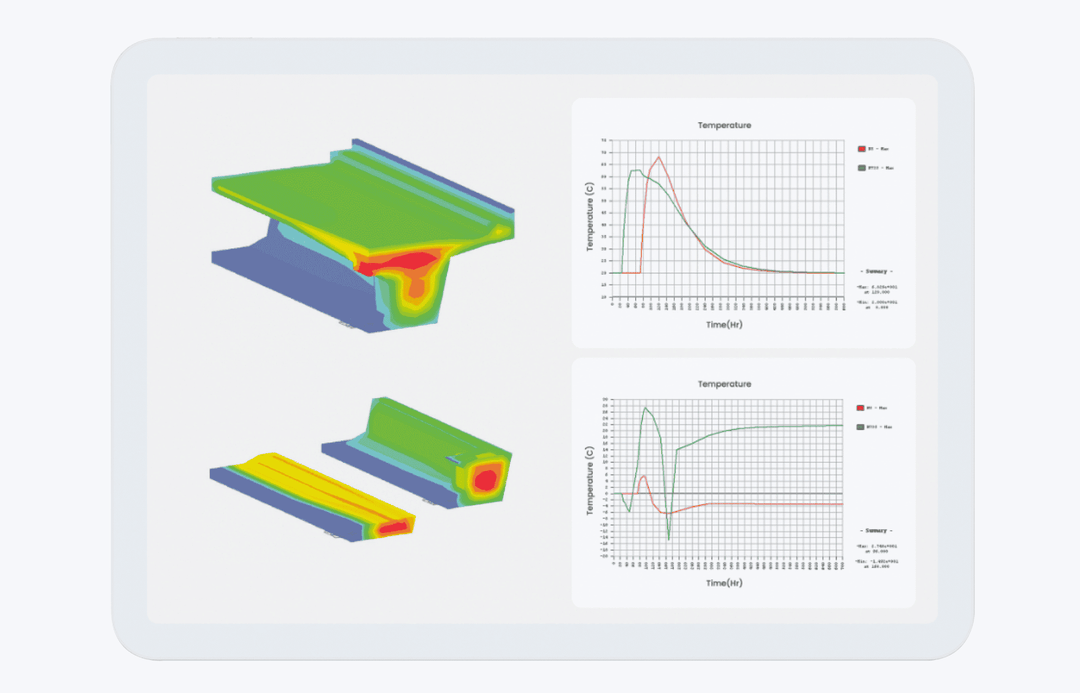

수화열 해석
MIDAS GEN은 열 전달 및 발생 응력 분석을 통한 수화열 해석(Heat of Hydration Analysis) 기능을 제공합니다. 시공 단계별 수화열 해석에는 시간에 따른 탄성계수의 변화, 크리프/건조수축 효과, 콘크리트 타설 순서 등이 반영됩니다.

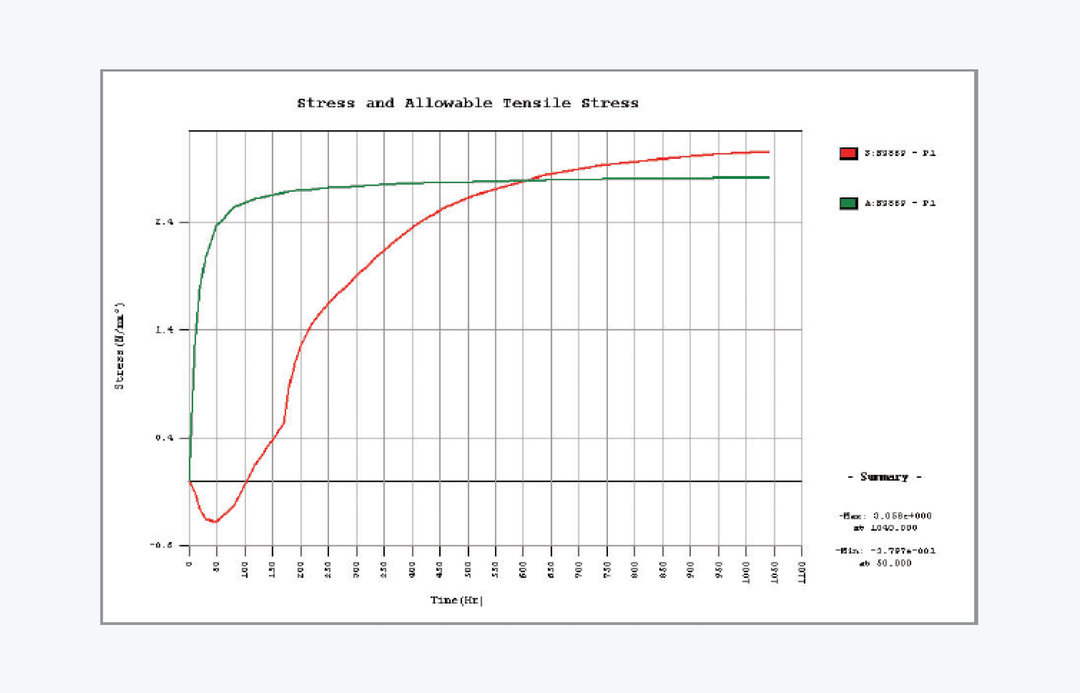

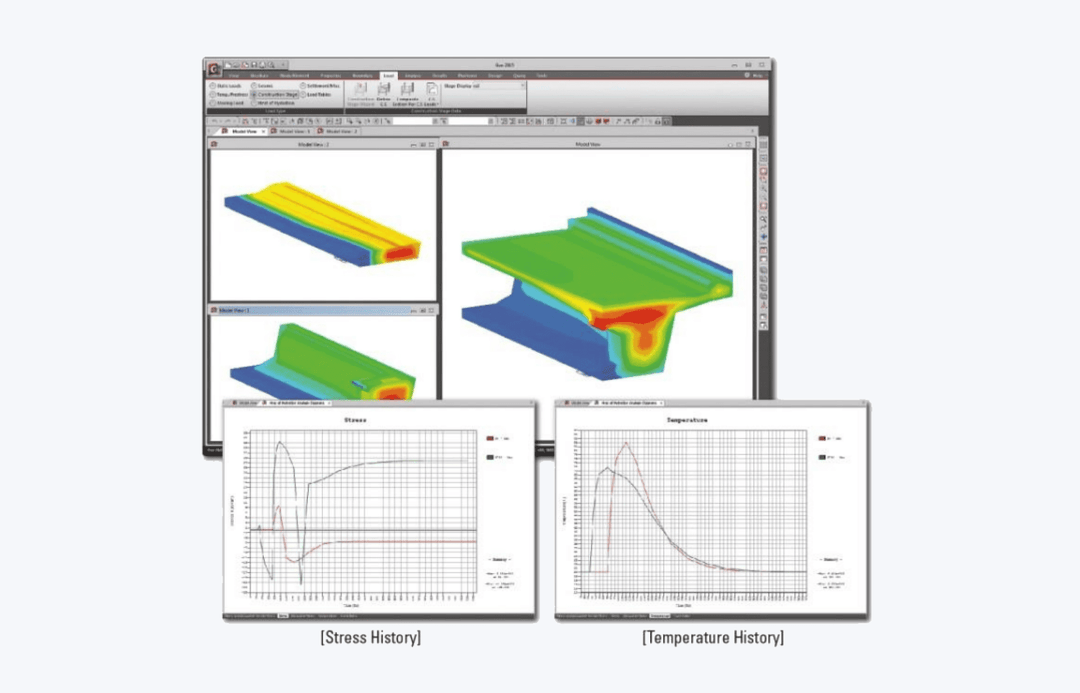

수화열 해석결과 그래프 보기 기능
수화열 해석 결과는 발생 응력, 허용 응력, 온도, 균열 지수에 대한 그래프로 출력할 수 있습니다.

고층 건물

고층 구조물 시공단계 해석
MIDAS GEN은 시간에 따른 재료특성을 반영하는 시공단계해석 기능을 제공합니다. 형상, 경계조건, 시간에 따른 하중의 변화에 대해 시공단계를 시뮬레이션하면서 재료특성의 변화를 반영합니다. 또한 지반의 변형에 따른 상부구조물의 영향을 고려한 설계를 지원합니다.
시간의존적 재질특성 고려
MIDAS GEN은 시공단계에 따른 콘크리트 양생기간을 고려하여 단계별 해석과 분석이 가능합니다.
구조물-지반 상호작용(Soil-Structure Interaction) 해석
말뚝 및 지반 지지 데이터를 MIDAS GTS NX와 연동하여 지반의 비선형 특성을 고려한 구조물 해석을 지원합니다.
기둥축소량 (Column Shortening) 검토와 보정
MIDAS GEN은 시간의존적 재질 특성인 크리프 및 건조수축의 변화를 반영한 시공단계 해석이 가능합니다. 수직부재의 부등 축소량에 의한 추가응력을 계산하여 적절한 보정량을 산출할 수 있습니다. 이를 통해 High-Rise Building의 사용성과 구조적 안정성을 보장하는 데 도움을 줍니다.
크리프 및 건조수축 (Creep and Shrinkage) 검토 기능
시간의존적 재질 특성인 크리프 및 건조수축에 의한 영향을 고려할 수 있습니다.
기둥축소량 그래프 보기 기능
Column Shortening 해석을 통한 수직부재의 부등 축소량을 그래프를 통해 쉽게 확인할 수 있습니다.
수화열 해석
MIDAS GEN은 열 전달 및 발생 응력 분석을 통한 수화열 해석(Heat of Hydration Analysis) 기능을 제공합니다. 시공 단계별 수화열 해석에는 시간에 따른 탄성계수의 변화, 크리프/건조수축 효과, 콘크리트 타설 순서 등이 반영됩니다.
수화열 해석결과 그래프 보기 기능
수화열 해석 결과는 발생 응력, 허용 응력, 온도, 균열 지수에 대한 그래프로 출력할 수 있습니다.

재료 및 기하 비선형 해석

재료비선형(Material Nonlinear) 해석
재료의 비선형 해석은 재료의 거동이 선형 거동의 범위를 넘어 비선형 거동을 나타낼 때 이를 고려하기 위한 해석입니다. 설계 실무에서는 비선형 거동을 반드시 고려해야 하는 경우도 많이 존재합니다. MIDAS GEN은 강재, 콘크리트 및 조적 등의 재료 비선형 해석을 위한 다양한 재료 모델을 지원합니다.
콘크리트 재료비선형 모델
콘크리트에 대해 지원되는 재료 비선형 모델은 다음과 같습니다. • Kent & Park 모델, Trilinear 모델 • China Model, 일본콘크리트표준(Japan Concrete Standard) 등
Steel 재료비선형 모델
Steel에 대해 지원되는 재료 비선형 모델은 다음과 같습니다. • Menegotto-Pinto 모델, Bilinear 모델 • Trilinear 모델, Park 모델 등
경계비선형(Boundary Nonlinear) 해석
경계 비선형성은 시간에 따라 경계조건이나 인접면이 변할 때 발생합니다. MIDAS GEN은 경계 비선형을 고려한 시간이력해석을 지원하여 면진장치 및 감쇠장치의 해석 및 평가가 가능합니다. Gap, Hook, Hysteretic과 같은 시스템도 제공됩니다.
비선형 스프링 요소
경계 비선형타입의 스프링으로 연결된 다중 선형 경계조건은 연결된 요소의 인장강성이나 압축강성 중 한 가지를 선택적으로 지지할 수 있습니다.
면진장치 (Damper / Isolator)
지진하중으로 인한 구조물의 비탄성거동을 해석하기 위해 경계비선형요소를 제공합니다.
기하비선형(Geometry Nonlinear) 해석
케이블 지지 구조, 케이블 네트 구조, 장경간 구조 등에서 발생하는 대변위 해석을 수행할 수 있으며, 기하학적 변형의 변화를 반영하여 정밀한 분석이 가능합니다.
케이블요소 비선형 해석
현수선 요소를 적용하면 케이블의 비선형성을 고려할 수 있습니다.
좌굴 및 P-Delta 해석
일반적인 정적해석과 비선형해석을 위한 모드별 좌굴형상과 임계좌굴하중계수, P-Delta 효과에 대한 동적해석 기능을 제공합니다.

재료 및 기하 비선형 해석

재료비선형(Material Nonlinear) 해석
재료의 비선형 해석은 재료의 거동이 선형 거동의 범위를 넘어 비선형 거동을 나타낼 때 이를 고려하기 위한 해석입니다. 설계 실무에서는 비선형 거동을 반드시 고려해야 하는 경우도 많이 존재합니다. MIDAS GEN은 강재, 콘크리트 및 조적 등의 재료 비선형 해석을 위한 다양한 재료 모델을 지원합니다.
콘크리트 재료비선형 모델
콘크리트에 대해 지원되는 재료 비선형 모델은 다음과 같습니다. • Kent & Park 모델, Trilinear 모델 • China Model, 일본콘크리트표준(Japan Concrete Standard) 등
Steel 재료비선형 모델
Steel에 대해 지원되는 재료 비선형 모델은 다음과 같습니다. • Menegotto-Pinto 모델, Bilinear 모델 • Trilinear 모델, Park 모델 등
경계비선형(Boundary Nonlinear) 해석
경계 비선형성은 시간에 따라 경계조건이나 인접면이 변할 때 발생합니다. MIDAS GEN은 경계 비선형을 고려한 시간이력해석을 지원하여 면진장치 및 감쇠장치의 해석 및 평가가 가능합니다. Gap, Hook, Hysteretic과 같은 시스템도 제공됩니다.
비선형 스프링 요소
경계 비선형타입의 스프링으로 연결된 다중 선형 경계조건은 연결된 요소의 인장강성이나 압축강성 중 한 가지를 선택적으로 지지할 수 있습니다.
면진장치 (Damper / Isolator)
지진하중으로 인한 구조물의 비탄성거동을 해석하기 위해 경계비선형요소를 제공합니다.
기하비선형(Geometry Nonlinear) 해석
케이블 지지 구조, 케이블 네트 구조, 장경간 구조 등에서 발생하는 대변위 해석을 수행할 수 있으며, 기하학적 변형의 변화를 반영하여 정밀한 분석이 가능합니다.
케이블요소 비선형 해석
현수선 요소를 적용하면 케이블의 비선형성을 고려할 수 있습니다.
좌굴 및 P-Delta 해석
일반적인 정적해석과 비선형해석을 위한 모드별 좌굴형상과 임계좌굴하중계수, P-Delta 효과에 대한 동적해석 기능을 제공합니다.
