MIDAS CIM

주요 기능

MIDAS CIM의 주요 기능을 만나보세요. 제품 시연 영상과 함께 다양한 컨텐츠들이 담겨있습니다.

정확하고 직관적인 소통

선형 기반 모델링
MIDAS CIM에는 종단, 편경사 등을 고려한 도로, 철도 등 토목 구조물의 선형 생성이 가능합니다. 직접적인 선형 데이터 입력 뿐만 아니라, DWG, RP/RD 데이터, Landxml 데이터 등 국내외에서 사용되는 다양한 데이터의 선형을 생성해주는 기능을 제공하고 있습니다. MIDAS CIM은 선형을 기반으로 교량, 터널 등의 구조물 모델링을 지원하며, 선형 정보 변경 시 구조물이 자동으로 업데이트 되는 환경을 제공합니다.

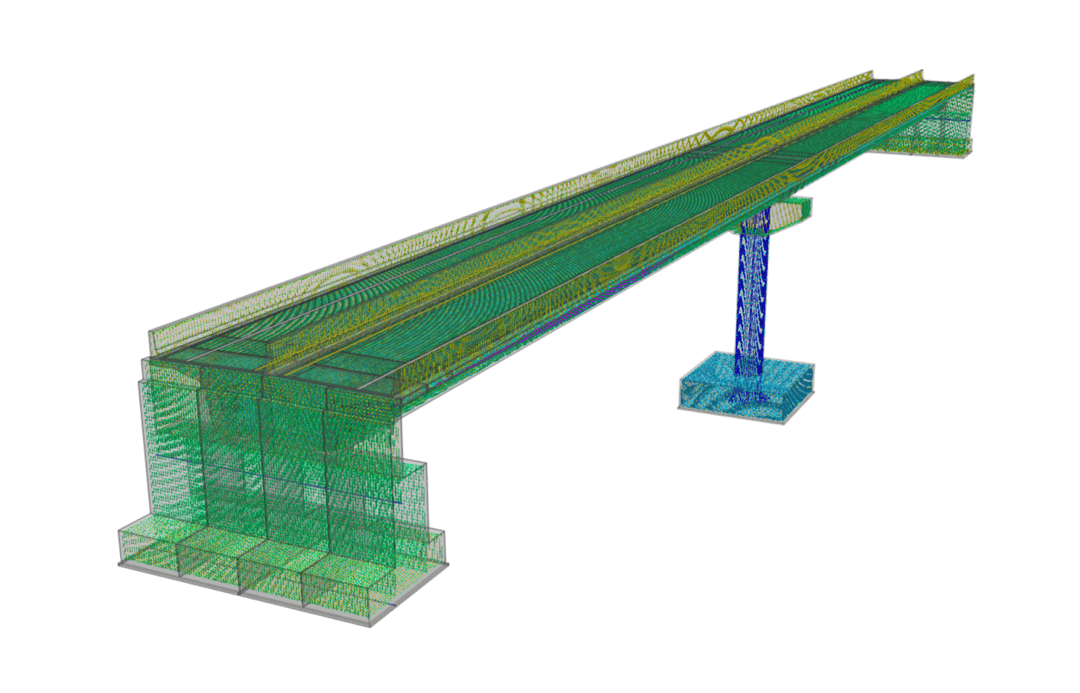

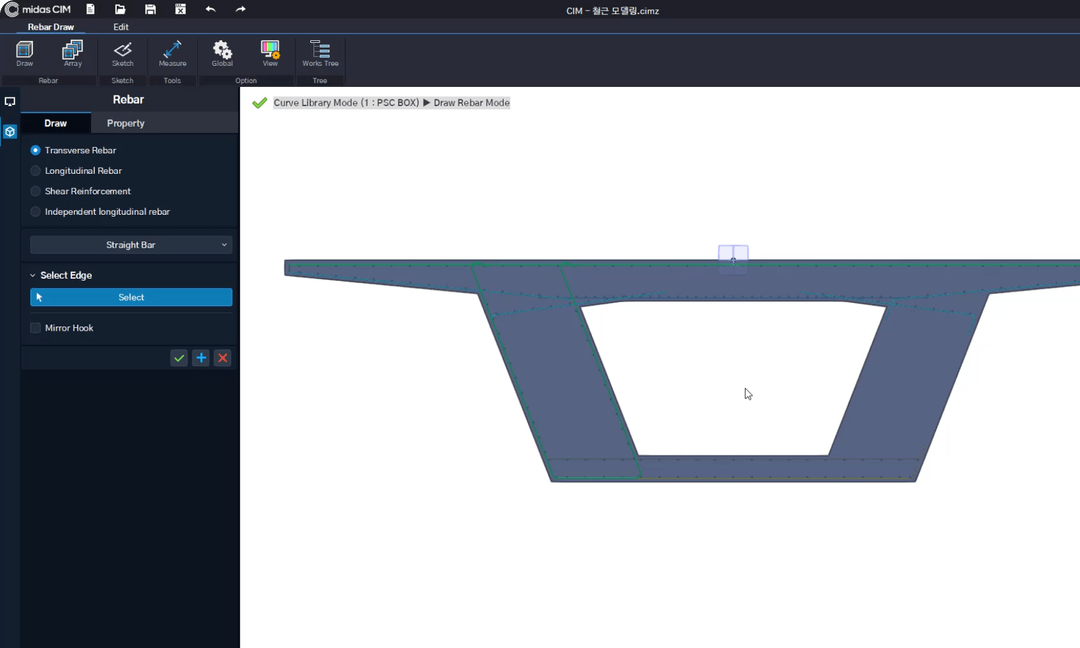

철근 모델링
MIDAS CIM에서 철근 모델링은 실제 설계 방식과 동일하게 2D 환경에서 철근을 표현하고 3D 모델에 배열하는 방식으로 이루어집니다. 주철근, 배력철근, 전단철근 등 구조적 철근 모델링 뿐만 아니라 단부의 후크, 철근 간 이음, 커플러 등을 고려한 모델링 구현이 가능합니다. MIDAS CIM은 기준이 되는 철근 객체에만 정보가 있고, 배열되는 철근은 그래픽으로 처리하는 기술로 풀배근이 되어도 모델의 속도 및 성능 등이 저하되지 않습니다.

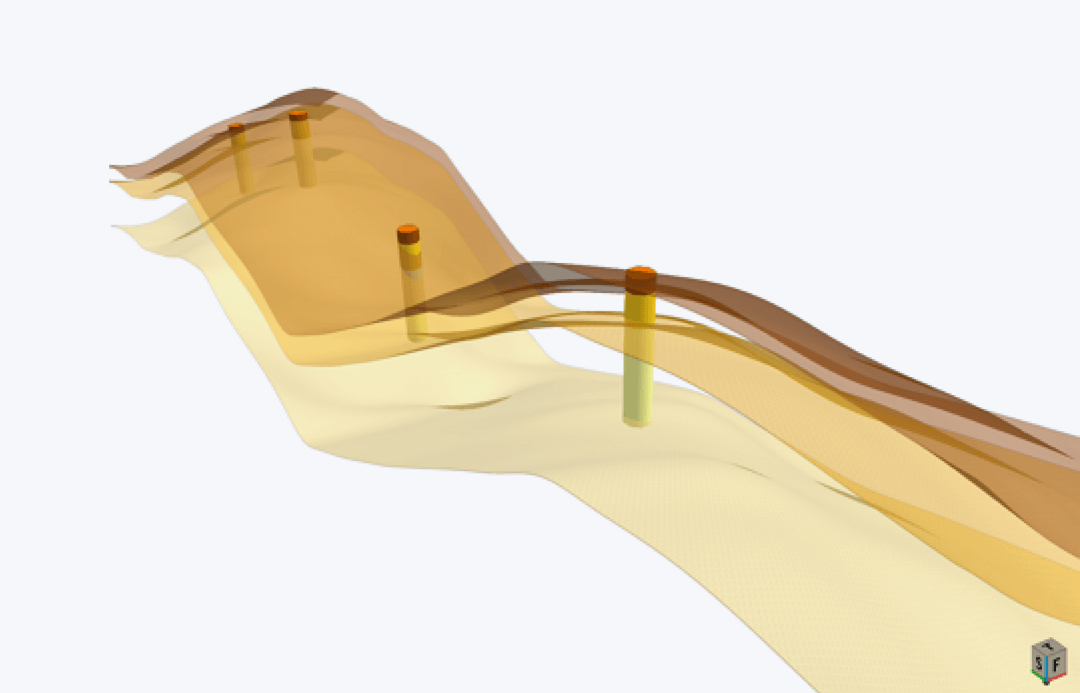

역전 현상이 발생하지 않는 지층 모델링 기능
MIDAS CIM에서는 시추 주상도의 Boring Data 또는 2D 도면 지층선의 점 데이터를 활용해 지층을 생성할 수 있습니다. MIDAS CIM의 지층 생성 방식은 상대 높이를 이용하여 원지반의 형상을 참조하기 때문에 역전 현상이 없는 지층을 생성할 수 있습니다. 또한 지층 데이터가 없는 부분은 원지반을 기반으로 보간 방식을 통해 구현하기 때문에 원지반의 변화 양상을 고려한 자연스러운 지층 생성이 가능합니다. 원지반과 마찬가지로 지층도 측량 데이터를 통한 보정이 가능합니다.

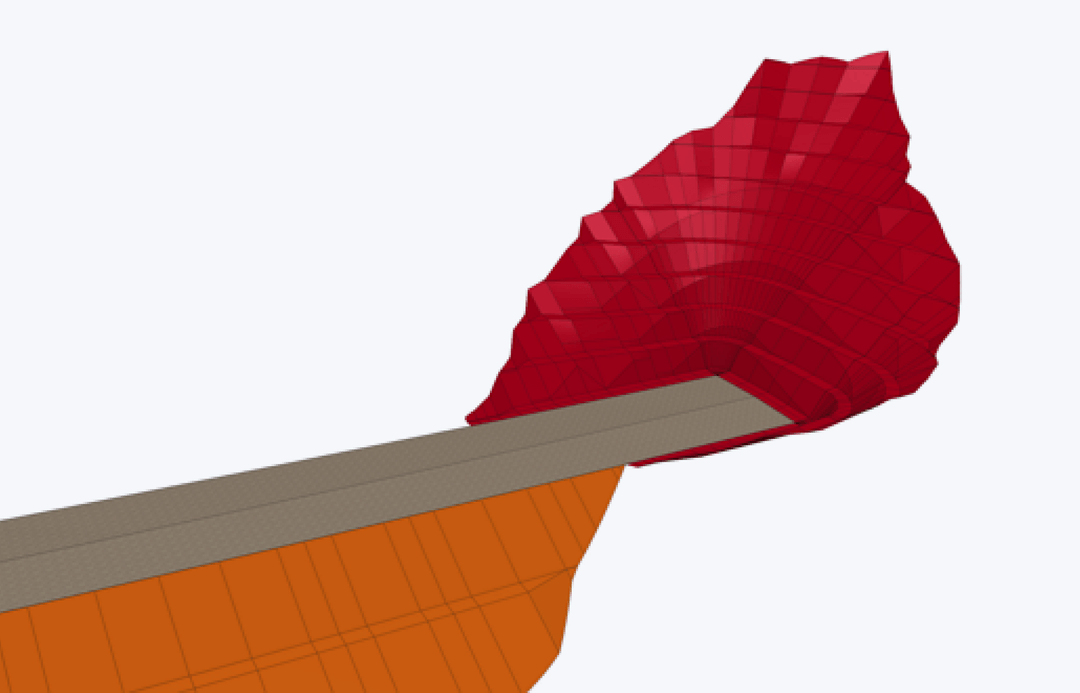

세계 최고 수준의 사면 모델링 기능
사면의 기울기와 폭, 소단의 기울기와 폭 등의 정보만 입력하면 원지반과 지층의 변화를 자동으로 추적해서 적절한 절/성토 사면 형상을 생성해 줍니다. 인접한 사면 사이의 소단 개수가 다른 경우 등 다양한 실무 상황에 대처할 수 있는 사면 생성 로직의 탑재로 가장 실무에 적합한 사면을 생성할 수 있습니다.

정확하고 직관적인 소통

선형 기반 모델링
MIDAS CIM에는 종단, 편경사 등을 고려한 도로, 철도 등 토목 구조물의 선형 생성이 가능합니다. 직접적인 선형 데이터 입력 뿐만 아니라, DWG, RP/RD 데이터, Landxml 데이터 등 국내외에서 사용되는 다양한 데이터의 선형을 생성해주는 기능을 제공하고 있습니다. MIDAS CIM은 선형을 기반으로 교량, 터널 등의 구조물 모델링을 지원하며, 선형 정보 변경 시 구조물이 자동으로 업데이트 되는 환경을 제공합니다.
철근 모델링
MIDAS CIM에서 철근 모델링은 실제 설계 방식과 동일하게 2D 환경에서 철근을 표현하고 3D 모델에 배열하는 방식으로 이루어집니다. 주철근, 배력철근, 전단철근 등 구조적 철근 모델링 뿐만 아니라 단부의 후크, 철근 간 이음, 커플러 등을 고려한 모델링 구현이 가능합니다. MIDAS CIM은 기준이 되는 철근 객체에만 정보가 있고, 배열되는 철근은 그래픽으로 처리하는 기술로 풀배근이 되어도 모델의 속도 및 성능 등이 저하되지 않습니다.
역전 현상이 발생하지 않는 지층 모델링 기능
MIDAS CIM에서는 시추 주상도의 Boring Data 또는 2D 도면 지층선의 점 데이터를 활용해 지층을 생성할 수 있습니다. MIDAS CIM의 지층 생성 방식은 상대 높이를 이용하여 원지반의 형상을 참조하기 때문에 역전 현상이 없는 지층을 생성할 수 있습니다. 또한 지층 데이터가 없는 부분은 원지반을 기반으로 보간 방식을 통해 구현하기 때문에 원지반의 변화 양상을 고려한 자연스러운 지층 생성이 가능합니다. 원지반과 마찬가지로 지층도 측량 데이터를 통한 보정이 가능합니다.
세계 최고 수준의 사면 모델링 기능
사면의 기울기와 폭, 소단의 기울기와 폭 등의 정보만 입력하면 원지반과 지층의 변화를 자동으로 추적해서 적절한 절/성토 사면 형상을 생성해 줍니다. 인접한 사면 사이의 소단 개수가 다른 경우 등 다양한 실무 상황에 대처할 수 있는 사면 생성 로직의 탑재로 가장 실무에 적합한 사면을 생성할 수 있습니다.

지속적으로 활용 가능한 모델링

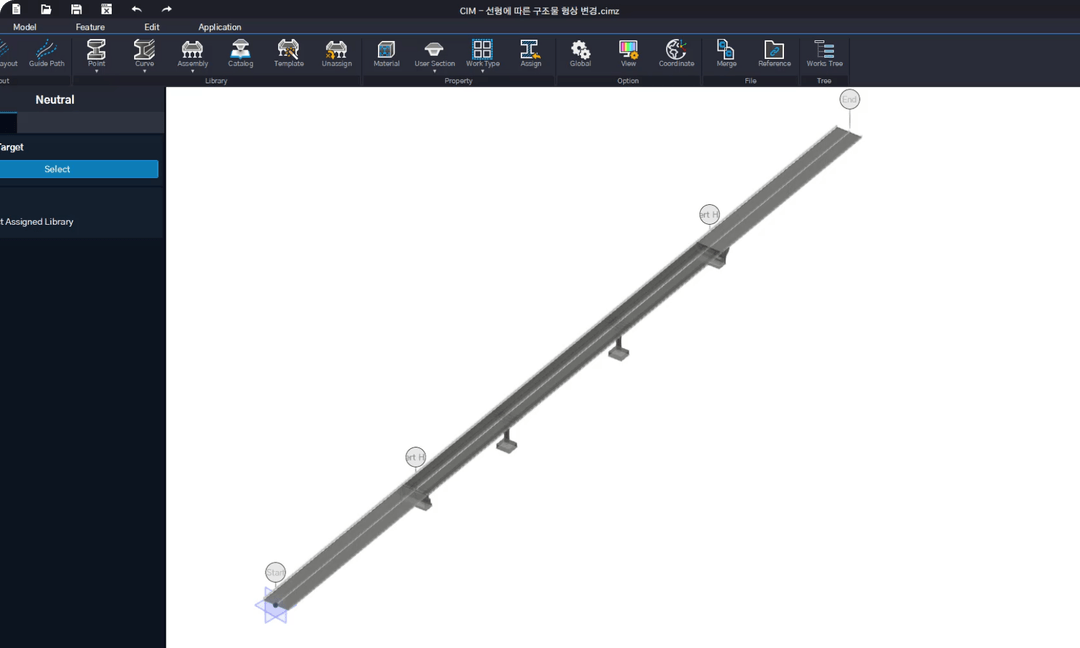

선형에 따른 구조물 형상 변경
선형을 기반으로 3D 모델을 생성하는 MIDAS CIM은 선형의 변화에 따라 자유로운 구조물의 형상 변경이 가능합니다. 직선 형태의 라이브러리를 만든 후 선형에 할당하면 선형 정보에 맞게 라이브러리가 변경되어 복잡한 토목 구조물의 모델을 쉽게 완성할 수 있습니다. 교량과 같은 Assembly Unit 라이브러리를 구축한 후 Base Mode에서 만들어진 선형에 배치하고 skew 및 편경사 값을 적용하여 다양한 구조물의 형상을 모델링할 수 있습니다. 또한, 선형 변경 시 모델의 형상과 도면, 수량, 해석모델이 모두 업데이트 됩니다.

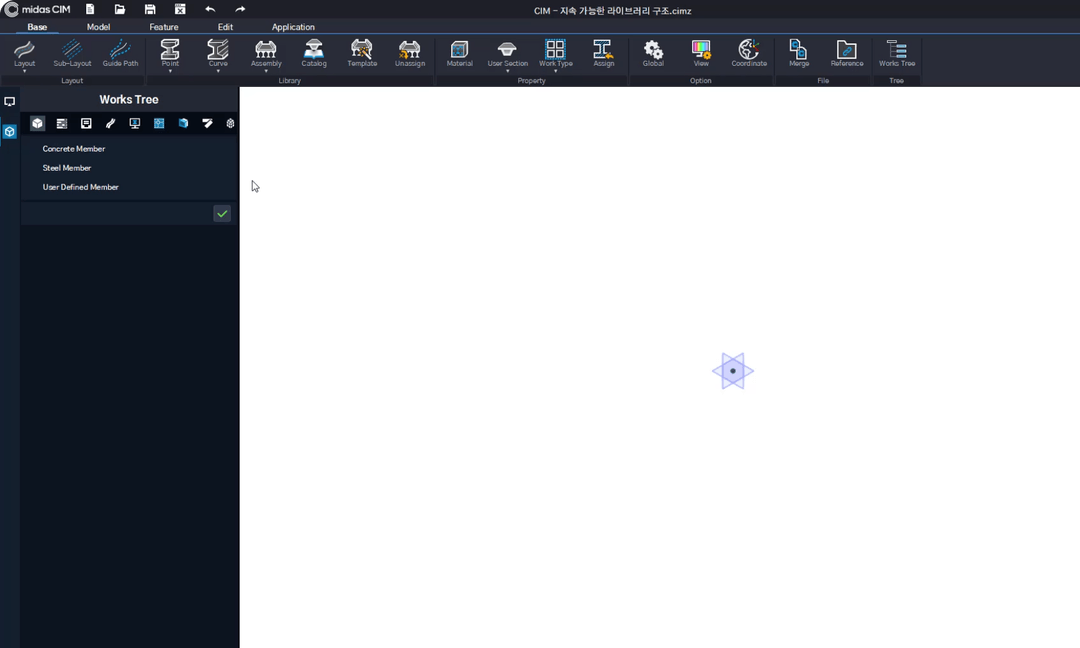

지속 가능한 라이브러리 구조
MIDAS CIM은 기본적으로 세부 라이브러리 요소들을 결합해 전체 모델을 완성하는 구조입니다. 각 모델의 특성에 맞게 라이브러리 구조를 선택하여 모델링을 진행합니다. 한번 완성된 모델은 파라미터, 선형 등을 통해 다양항 형태로 변형이 가능하며 지속적으로 모델링 자료로 활용 가능합니다. 이렇게 쌓여진 라이브러리모델들은 설계 회사 및 개인의 자산으로 지속적인 활용이 가능합니다.

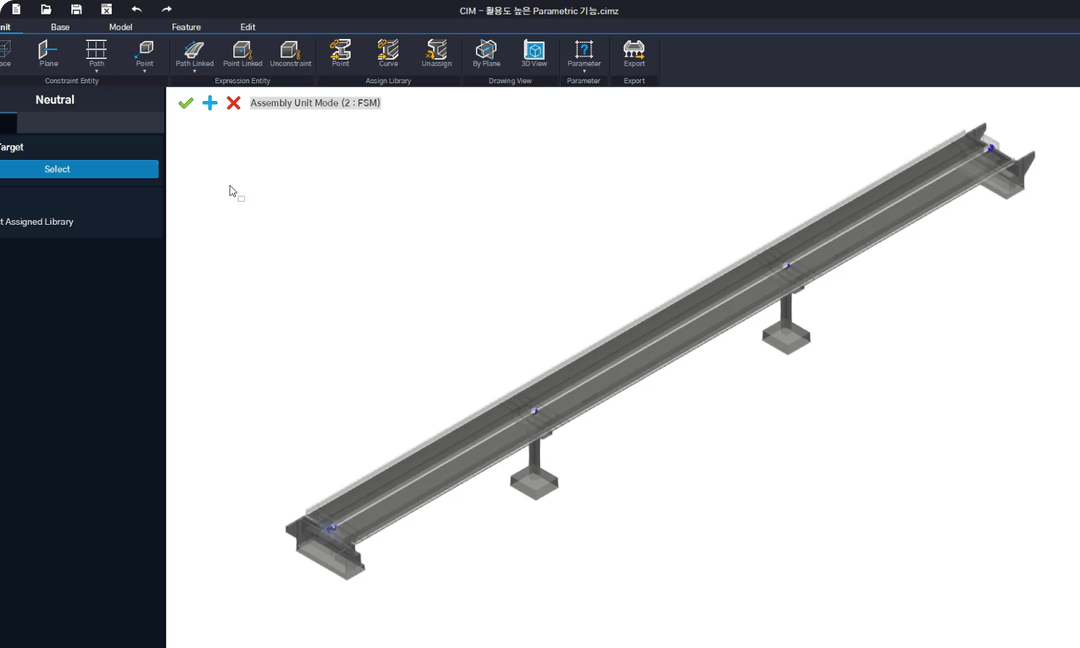

활용도 높은 Parametric 기능
MIDAS CIM은 모델링 과정에서 매개변수를 활용할 수 있는 User Parameter 기능을 제공합니다. Parameter란 프로그램 안에서 객체의 길이와 같은 수치에 대한 연산 정보를 사용자가 직접 정의하여 통제하는 기능입니다. User Parameter 기능을 활용해서 만들어진 라이브러리는 사용자가 원하는 대로 형상을 변형할 수 있기에 유사한 프로젝트에서도 지속적으로 사용이 가능합니다.
스마트 템플릿과 다양한 라이브러리 제공
MIDAS CIM은 기본적으로 작업의 효율을 위한 다양한 스마트 템플릿과 라이브러리를 제공하고 있습니다. Smart Template은 토목 구조 설계자를 위한 편의 기능입니다. 경간, 부재 치수, 텐던 정보, 케이블 개수 등 간단한 입력만으로 기본설계 수준의 3D 정보모델을 자동으로 생성해 줍니다. 현재 아래 여섯 가지 Template이 제공되고 있습니다. 라이브러리는 제품 내 카탈로그에서 제공하고 있고, 한국생산기술연구원 홈페이지에서 제공하는 표준 BIM 라이브러리 또한 CIM을 기반으로 제작되었기 때문에 원활한 활용이 가능합니다. 교량의 부위별 단위 구조물, 옹벽, 암거 뿐만 아니라 토목분야에서 자주 사용되는 객체들이 모두 라이브러리화 되어있습니다.

지속적으로 활용 가능한 모델링

선형에 따른 구조물 형상 변경
선형을 기반으로 3D 모델을 생성하는 MIDAS CIM은 선형의 변화에 따라 자유로운 구조물의 형상 변경이 가능합니다. 직선 형태의 라이브러리를 만든 후 선형에 할당하면 선형 정보에 맞게 라이브러리가 변경되어 복잡한 토목 구조물의 모델을 쉽게 완성할 수 있습니다. 교량과 같은 Assembly Unit 라이브러리를 구축한 후 Base Mode에서 만들어진 선형에 배치하고 skew 및 편경사 값을 적용하여 다양한 구조물의 형상을 모델링할 수 있습니다. 또한, 선형 변경 시 모델의 형상과 도면, 수량, 해석모델이 모두 업데이트 됩니다.
지속 가능한 라이브러리 구조
MIDAS CIM은 기본적으로 세부 라이브러리 요소들을 결합해 전체 모델을 완성하는 구조입니다. 각 모델의 특성에 맞게 라이브러리 구조를 선택하여 모델링을 진행합니다. 한번 완성된 모델은 파라미터, 선형 등을 통해 다양항 형태로 변형이 가능하며 지속적으로 모델링 자료로 활용 가능합니다. 이렇게 쌓여진 라이브러리모델들은 설계 회사 및 개인의 자산으로 지속적인 활용이 가능합니다.
활용도 높은 Parametric 기능
MIDAS CIM은 모델링 과정에서 매개변수를 활용할 수 있는 User Parameter 기능을 제공합니다. Parameter란 프로그램 안에서 객체의 길이와 같은 수치에 대한 연산 정보를 사용자가 직접 정의하여 통제하는 기능입니다. User Parameter 기능을 활용해서 만들어진 라이브러리는 사용자가 원하는 대로 형상을 변형할 수 있기에 유사한 프로젝트에서도 지속적으로 사용이 가능합니다.
스마트 템플릿과 다양한 라이브러리 제공
MIDAS CIM은 기본적으로 작업의 효율을 위한 다양한 스마트 템플릿과 라이브러리를 제공하고 있습니다. Smart Template은 토목 구조 설계자를 위한 편의 기능입니다. 경간, 부재 치수, 텐던 정보, 케이블 개수 등 간단한 입력만으로 기본설계 수준의 3D 정보모델을 자동으로 생성해 줍니다. 현재 아래 여섯 가지 Template이 제공되고 있습니다. 라이브러리는 제품 내 카탈로그에서 제공하고 있고, 한국생산기술연구원 홈페이지에서 제공하는 표준 BIM 라이브러리 또한 CIM을 기반으로 제작되었기 때문에 원활한 활용이 가능합니다. 교량의 부위별 단위 구조물, 옹벽, 암거 뿐만 아니라 토목분야에서 자주 사용되는 객체들이 모두 라이브러리화 되어있습니다.

휴먼 에러가 없는 성과품

2D 및 3D 도면 자동 생성
3D 모델의 원하는 모든 위치의 단면으로부터 2D 도면을 생성할 수 있으며, 3D 도면도 생성할 수 있습니다. 생성된 도면은 MIDAS CAD INFRA-DESIGN과 연동되어 치수선, 재료표 등의 CAD 작업을 이어나갈 수 있습니다. 한 번 생성된 도면은 모델의 변경에 대응해 리비전 업데이트 되므로 반복 작업이 최소화 됩니다.

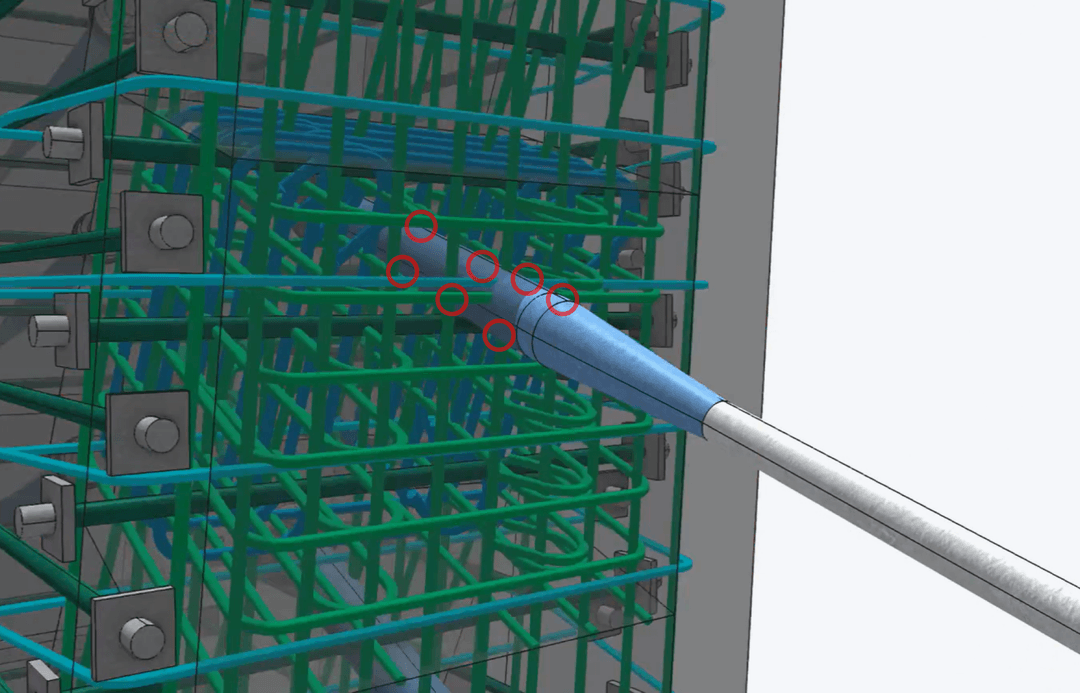

간섭 체크
3D 모델 구축 시 협업 과정에서 병합 기준 좌표 오류와 사용자 모델링 오류 등 다양한 문제로 간섭 및 중첩이 발생하게 됩니다. 이러한 간섭 및 중첩은 수량 오류 및 시공지연 등의 문제를 발생시킬 수 있으므로 철저히 검토해야 하지만 상당한 시간과 노력이 필요합니다. MIDAS CIM에서는 간섭 및 중첩 여부 검토 기능을 제공하며, 간섭된 철근 수정이 용이한 환경을 제공합니다.

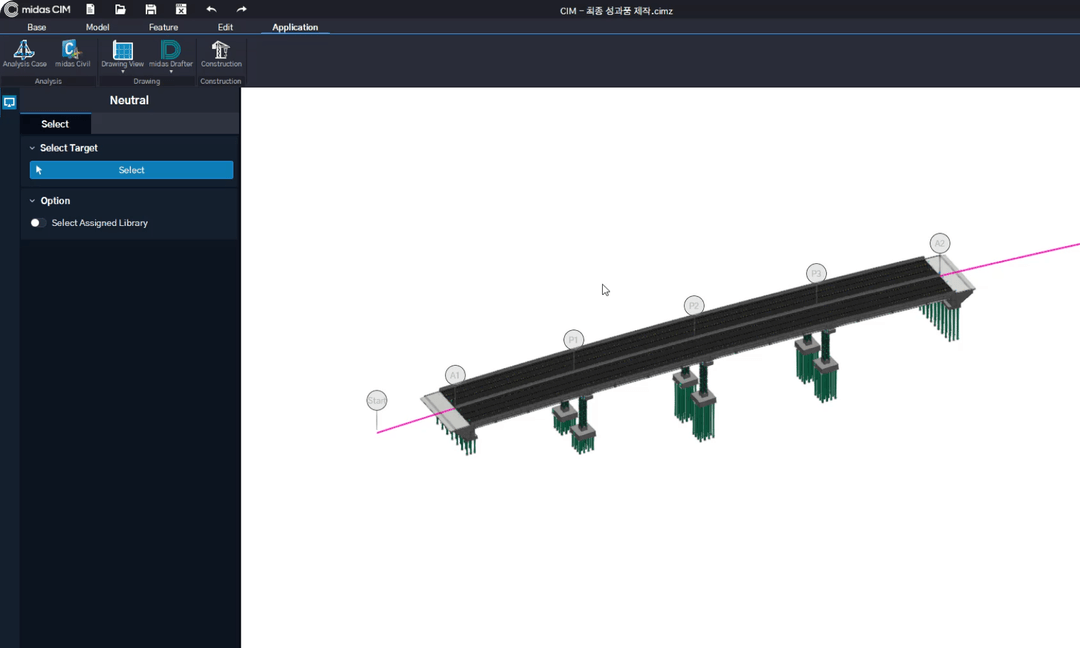

최종 성과품 제작
MIDAS CIM은 완성된 3D 모델로부터 공종별 & 시공 단계별로 자유롭게 모델을 분할하여 수량을 산출합니다. 산출된 수량은 엑셀 데이터로 저장되며, 엑셀 수량 성과품으로 활용 할 수 있습니다. 수량 산출 항목 및 형식은 템플릿으로 저장할 수 있기 때문에 설계 변경 시에도 추가 작업 없이 동일한 포맷으로 수량을 업데이트 할 수 있습니다.

휴먼 에러가 없는 성과품

2D 및 3D 도면 자동 생성
3D 모델의 원하는 모든 위치의 단면으로부터 2D 도면을 생성할 수 있으며, 3D 도면도 생성할 수 있습니다. 생성된 도면은 MIDAS CAD INFRA-DESIGN과 연동되어 치수선, 재료표 등의 CAD 작업을 이어나갈 수 있습니다. 한 번 생성된 도면은 모델의 변경에 대응해 리비전 업데이트 되므로 반복 작업이 최소화 됩니다.
간섭 체크
3D 모델 구축 시 협업 과정에서 병합 기준 좌표 오류와 사용자 모델링 오류 등 다양한 문제로 간섭 및 중첩이 발생하게 됩니다. 이러한 간섭 및 중첩은 수량 오류 및 시공지연 등의 문제를 발생시킬 수 있으므로 철저히 검토해야 하지만 상당한 시간과 노력이 필요합니다. MIDAS CIM에서는 간섭 및 중첩 여부 검토 기능을 제공하며, 간섭된 철근 수정이 용이한 환경을 제공합니다.
최종 성과품 제작
MIDAS CIM은 완성된 3D 모델로부터 공종별 & 시공 단계별로 자유롭게 모델을 분할하여 수량을 산출합니다. 산출된 수량은 엑셀 데이터로 저장되며, 엑셀 수량 성과품으로 활용 할 수 있습니다. 수량 산출 항목 및 형식은 템플릿으로 저장할 수 있기 때문에 설계 변경 시에도 추가 작업 없이 동일한 포맷으로 수량을 업데이트 할 수 있습니다.

타 프로그램으로의 확장성

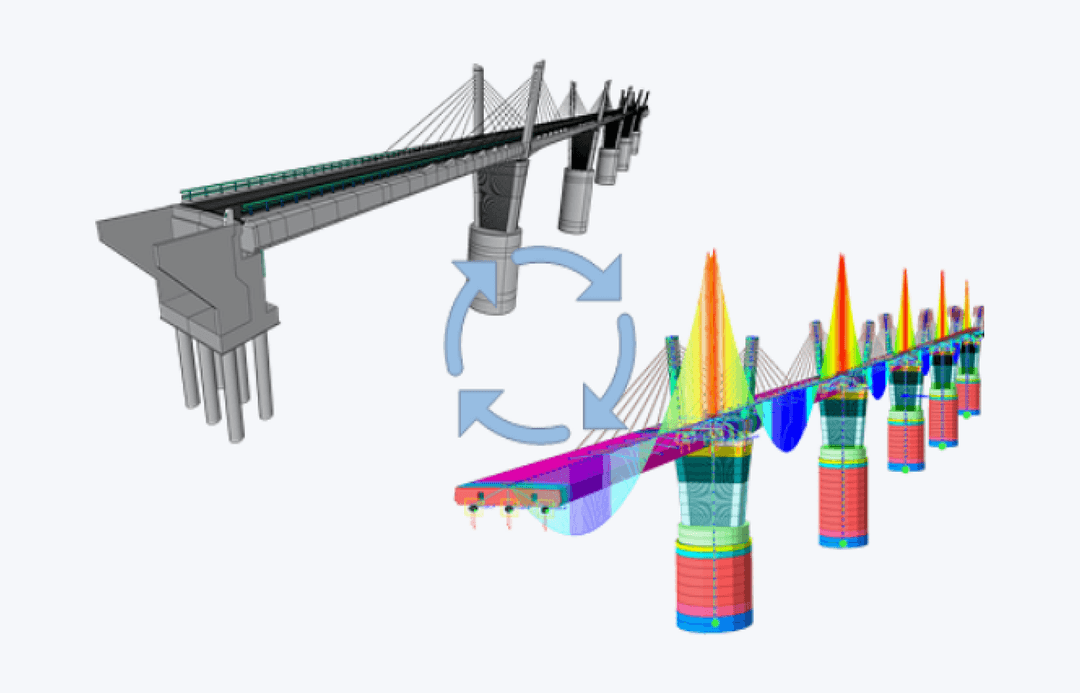

MIDAS CIM의 3D 모델을 CAE 모델로 연동
MIDAS CIM 모델에서 Frame, Plate 요소 또는 두 요소가 혼합된 MIDAS CIVIL NX 모델을 추출할 수 있습니다. MIDAS CIM에서 추출 된 해석 모델은 단면/재질 및 경계조건 정보를 포함하여 연동되며, 절점 기반 모델링 방식인 MIDAS CIVIL NX의 모델링에 비해 획기적으로 소요시간을 단축 시킵니다. 추가적으로, MIDAS CIVIL NX 모델을 MIDAS CIM 모델로 전환할 수 있으며 기존 MIDAS CIVIL NX 모델을 활용하여 3D 비교안 등에 활용 할 수 있습니다. 업데이트 기능으로 3D 모델의 수정 요소를 해석 모델에도 연동하여 반영될 수 있도록 지원합니다.

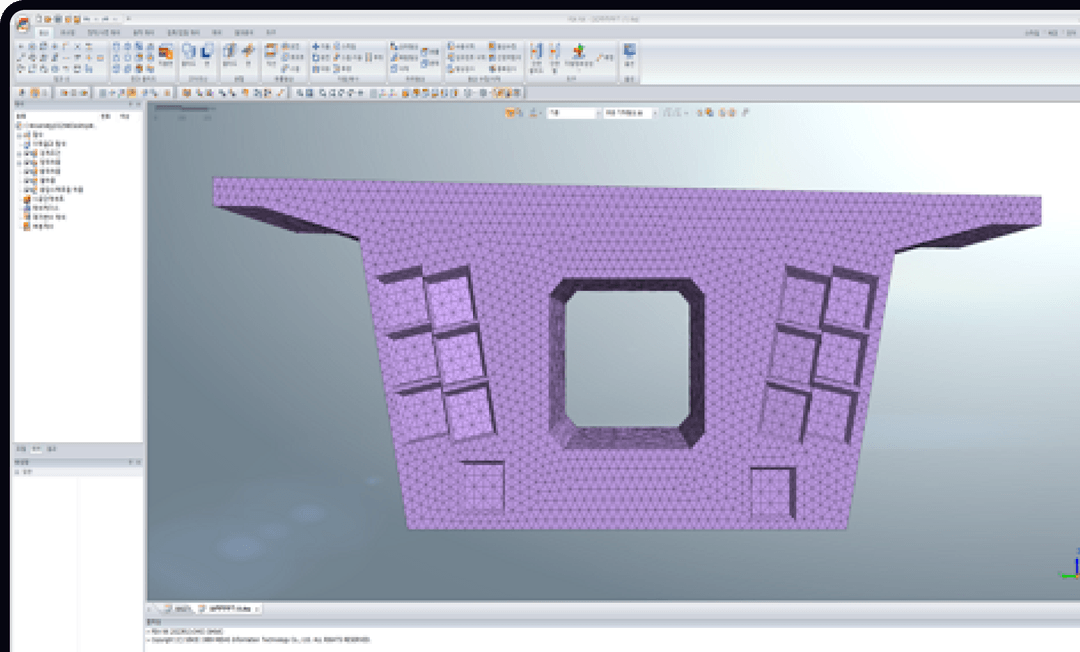

FEA NX와 상세 해석 모델 연동
3D 모델로부터 상세 해석이 필요한 부분의 모델 정보만 추출하여 Parasolid(x_t, x_b) 형태로 내보낼 수 있습니다. 추출된 형상 파일을 MIDAS FEA NX에서 불러와 mesh 생성 및 경계조건, 하중 등을 설정하고 해석을 수행할 수 있습니다.

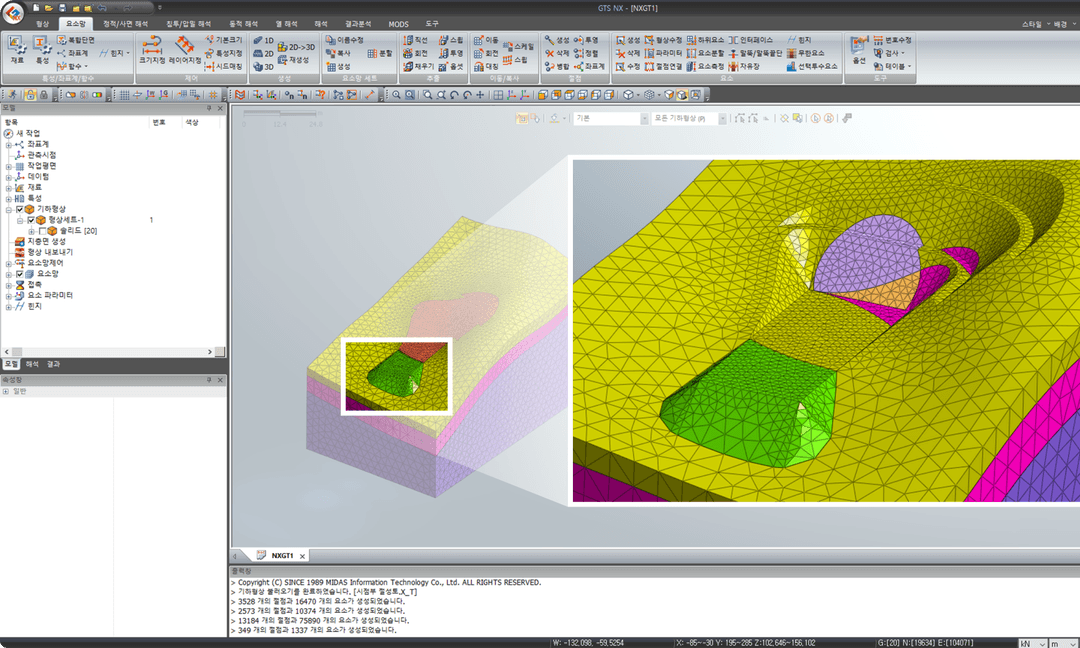

GTS NX와 지반 모델 연동
MIDAS CIM은 모델링한 절/성토 사면 및 지층 형상을 GTS NX로 불러와 지반안정성 검토 등의 해석을 수행할 수 있습니다. 만들어진 지반 형상 모델은 지층 재료 조건을 포함하여 GTS NX에서 import할 수 있습니다. MIDAS CIM을 활용하여 간편하게 지반 형상 모델을 생성하고 해석까지 진행하세요.

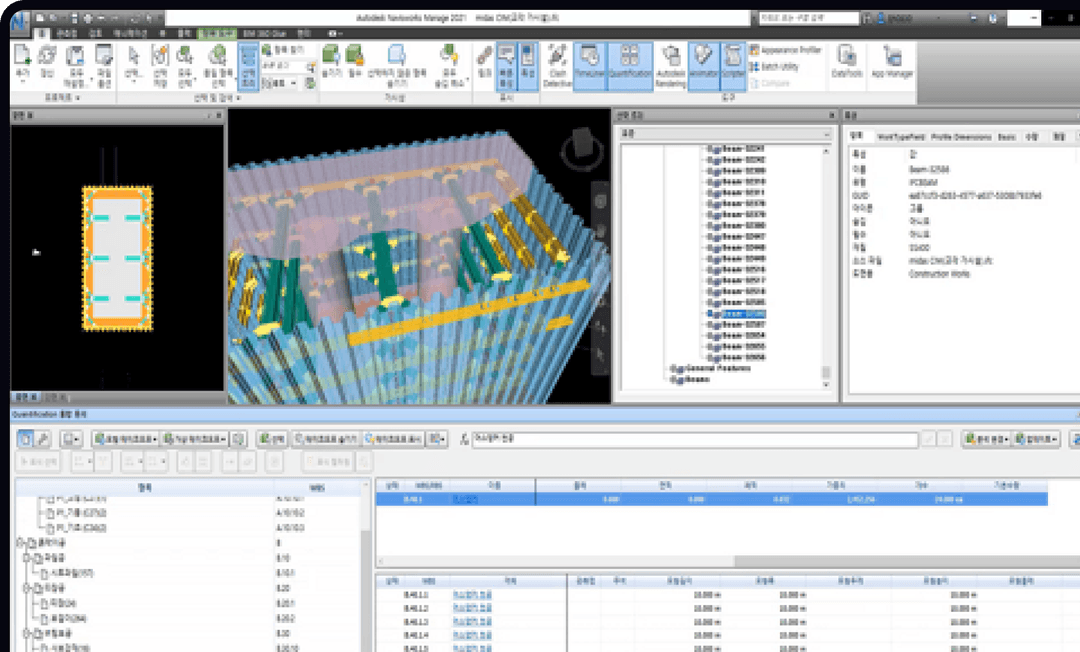

IFC를 통한 타 프로그램 연동
MIDAS CIM에서 만들어진 3D 모델은 일반적으로 IFC File Format을 통 한타 프로그램과 연동이 가능합니다. MIDAS CIM에서 내보내진 IFC 모델은 수량 산출 및 시공 시뮬레이션을 위해 정의된 structre 분류 체계와 Field 수량 정보 체계까지 포함하여 타 통합 모델 관리 프로그램(Navisworks)에서 온전히 호환 되는 모습을 확인 하실 수 있습니다.

타 프로그램으로의 확장성

MIDAS CIM의 3D 모델을 CAE 모델로 연동
MIDAS CIM 모델에서 Frame, Plate 요소 또는 두 요소가 혼합된 MIDAS CIVIL NX 모델을 추출할 수 있습니다. MIDAS CIM에서 추출 된 해석 모델은 단면/재질 및 경계조건 정보를 포함하여 연동되며, 절점 기반 모델링 방식인 MIDAS CIVIL NX의 모델링에 비해 획기적으로 소요시간을 단축 시킵니다. 추가적으로, MIDAS CIVIL NX 모델을 MIDAS CIM 모델로 전환할 수 있으며 기존 MIDAS CIVIL NX 모델을 활용하여 3D 비교안 등에 활용 할 수 있습니다. 업데이트 기능으로 3D 모델의 수정 요소를 해석 모델에도 연동하여 반영될 수 있도록 지원합니다.
FEA NX와 상세 해석 모델 연동
3D 모델로부터 상세 해석이 필요한 부분의 모델 정보만 추출하여 Parasolid(x_t, x_b) 형태로 내보낼 수 있습니다. 추출된 형상 파일을 MIDAS FEA NX에서 불러와 mesh 생성 및 경계조건, 하중 등을 설정하고 해석을 수행할 수 있습니다.
GTS NX와 지반 모델 연동
MIDAS CIM은 모델링한 절/성토 사면 및 지층 형상을 GTS NX로 불러와 지반안정성 검토 등의 해석을 수행할 수 있습니다. 만들어진 지반 형상 모델은 지층 재료 조건을 포함하여 GTS NX에서 import할 수 있습니다. MIDAS CIM을 활용하여 간편하게 지반 형상 모델을 생성하고 해석까지 진행하세요.
IFC를 통한 타 프로그램 연동
MIDAS CIM에서 만들어진 3D 모델은 일반적으로 IFC File Format을 통 한타 프로그램과 연동이 가능합니다. MIDAS CIM에서 내보내진 IFC 모델은 수량 산출 및 시공 시뮬레이션을 위해 정의된 structre 분류 체계와 Field 수량 정보 체계까지 포함하여 타 통합 모델 관리 프로그램(Navisworks)에서 온전히 호환 되는 모습을 확인 하실 수 있습니다.
