Sistema integrato per l'analisi e la progettazione delle opere provvisionali

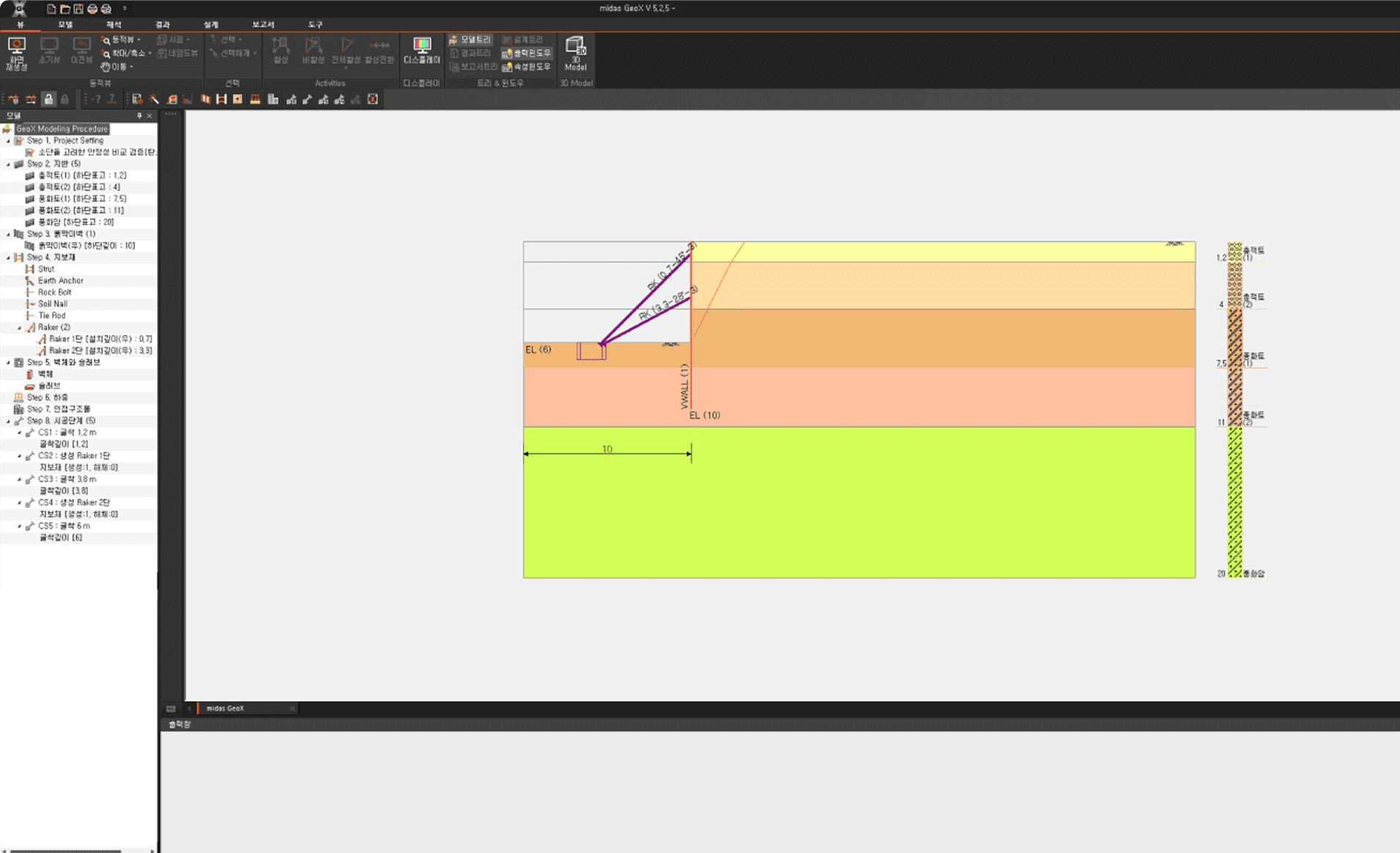

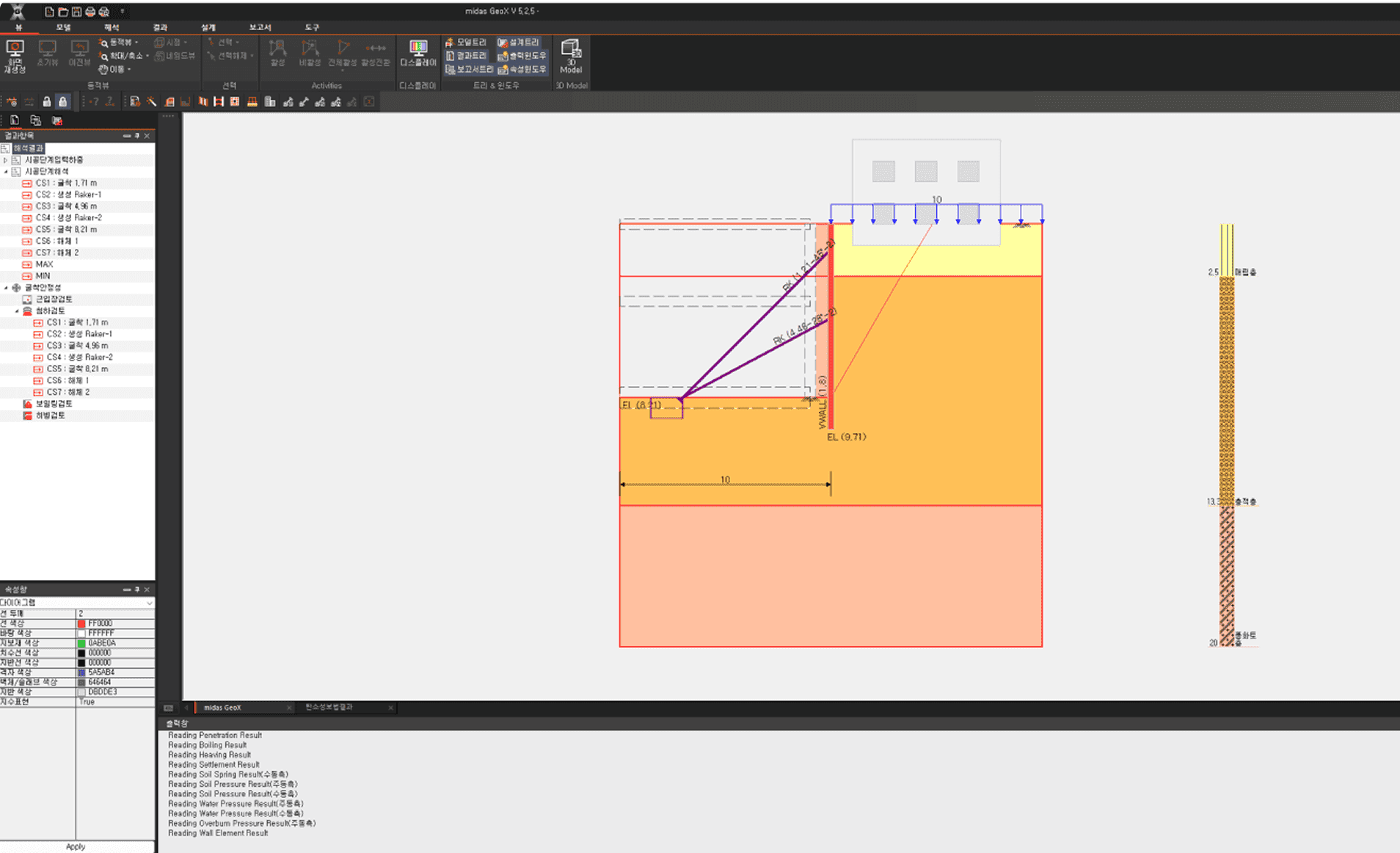

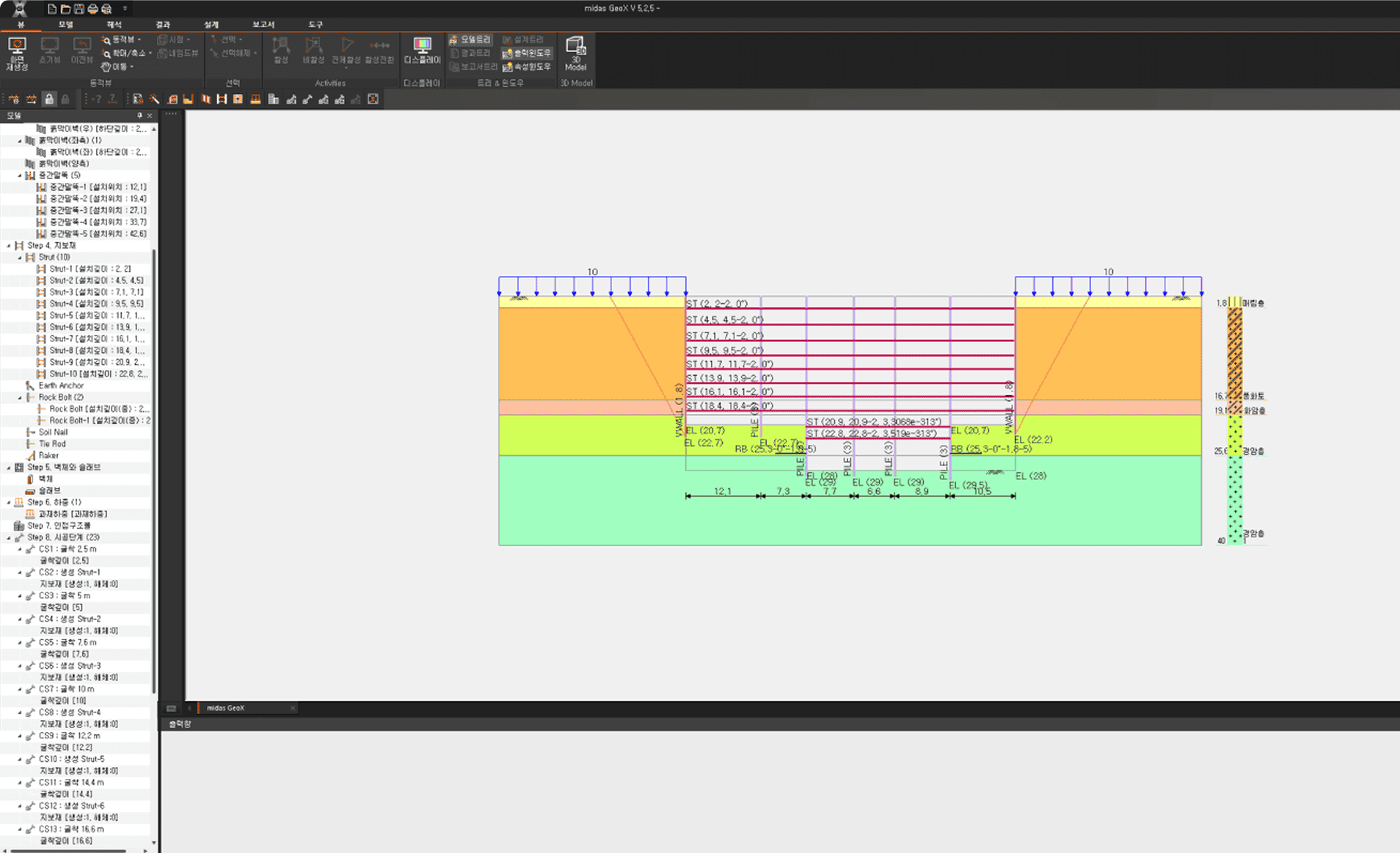

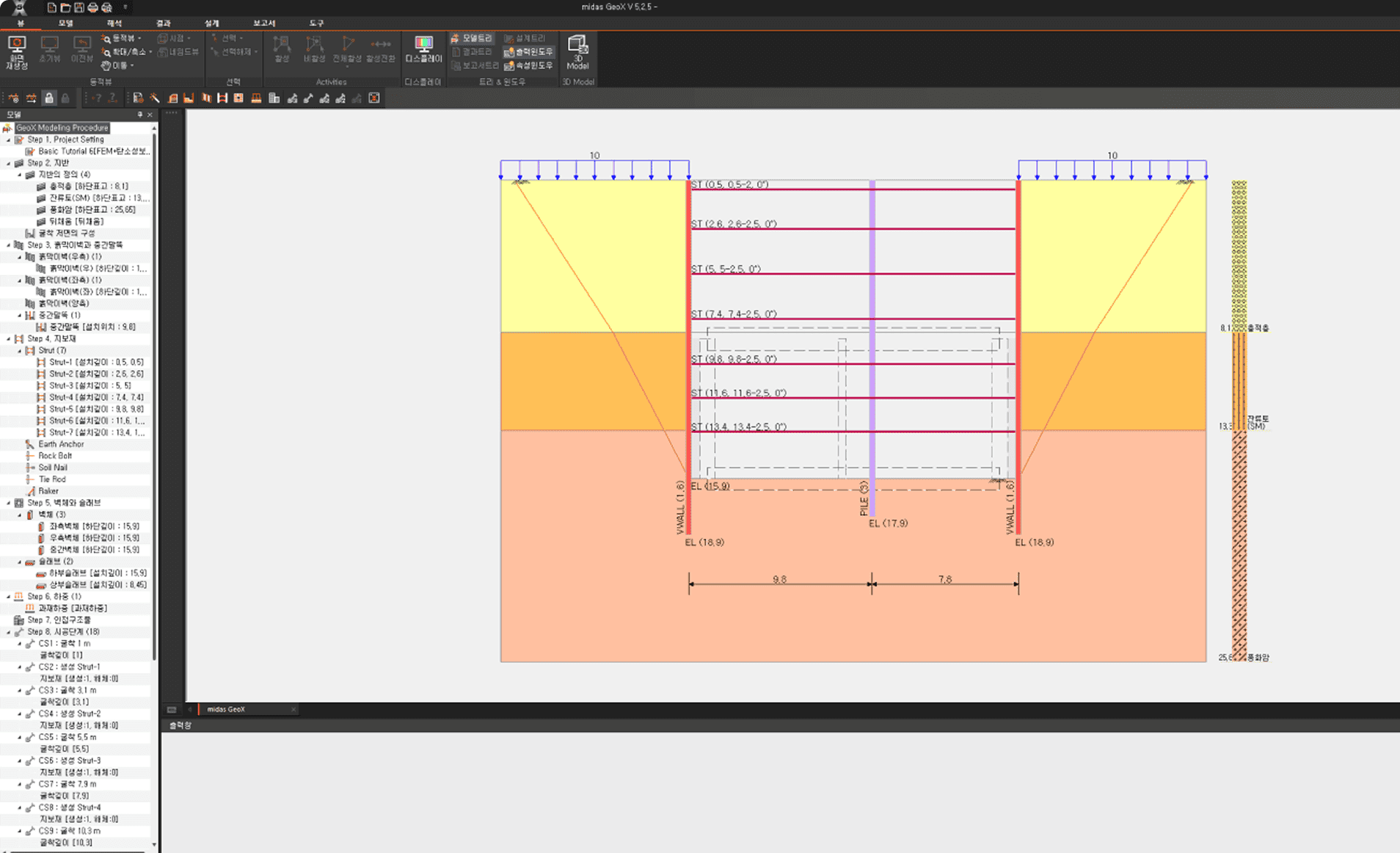

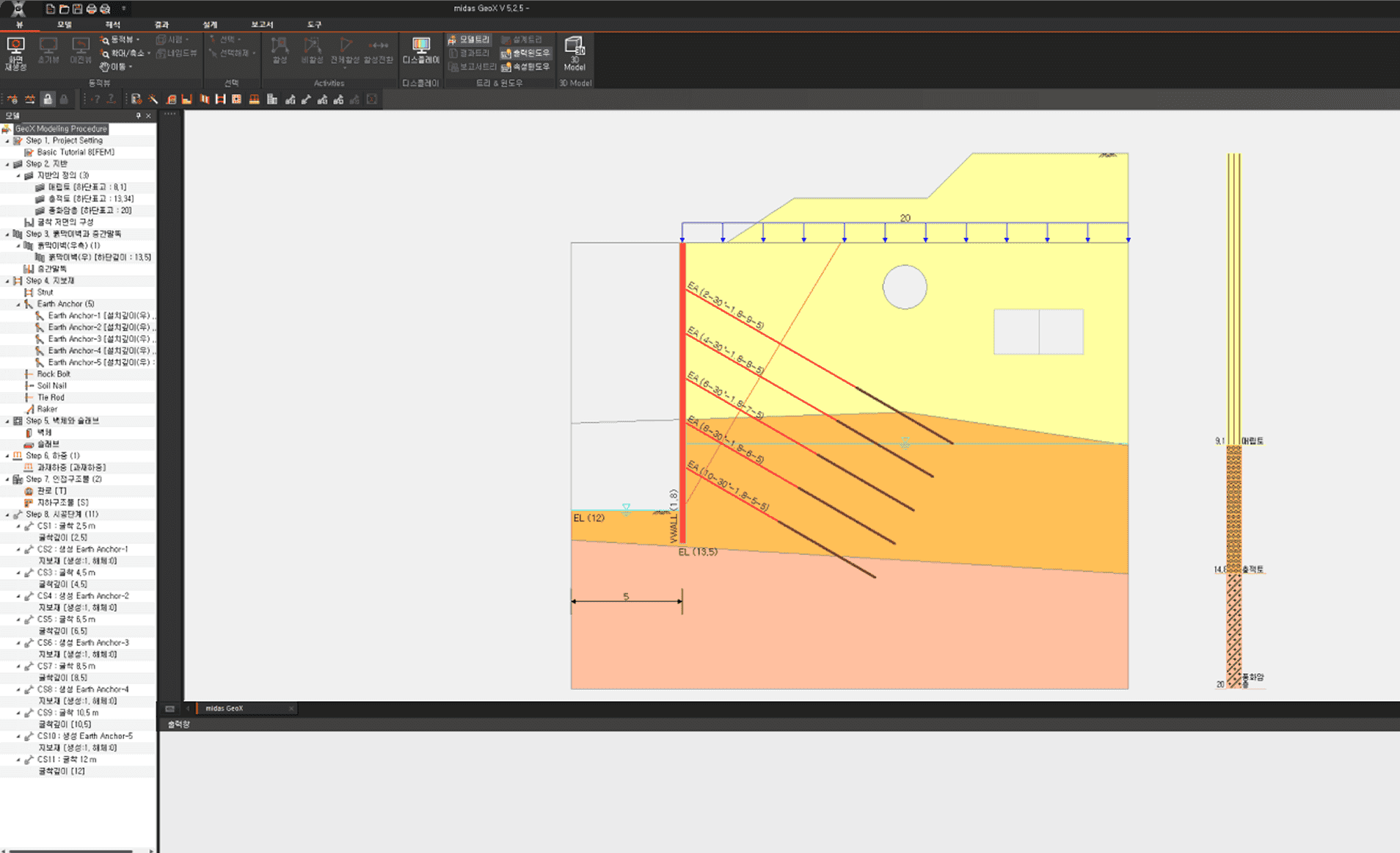

Analisi precisa che descrive la situazione reale del cantiere
GEOXD consente una modellazione flessibile, regolando liberamente la forma del terreno e l'angolo di disposizione dei sistemi di sostegno. Inoltre, è possibile applicare carichi diversi, incluso il carico ferroviario, in una posizione arbitraria in cima al terreno in pendenza, riflettendo con precisione la situazione reale del cantiere e analizzando efficacemente il comportamento degli scavi urbani. Offre inoltre funzioni di analisi in mezza sezione e sezione completa per diverse strutture asimmetriche.

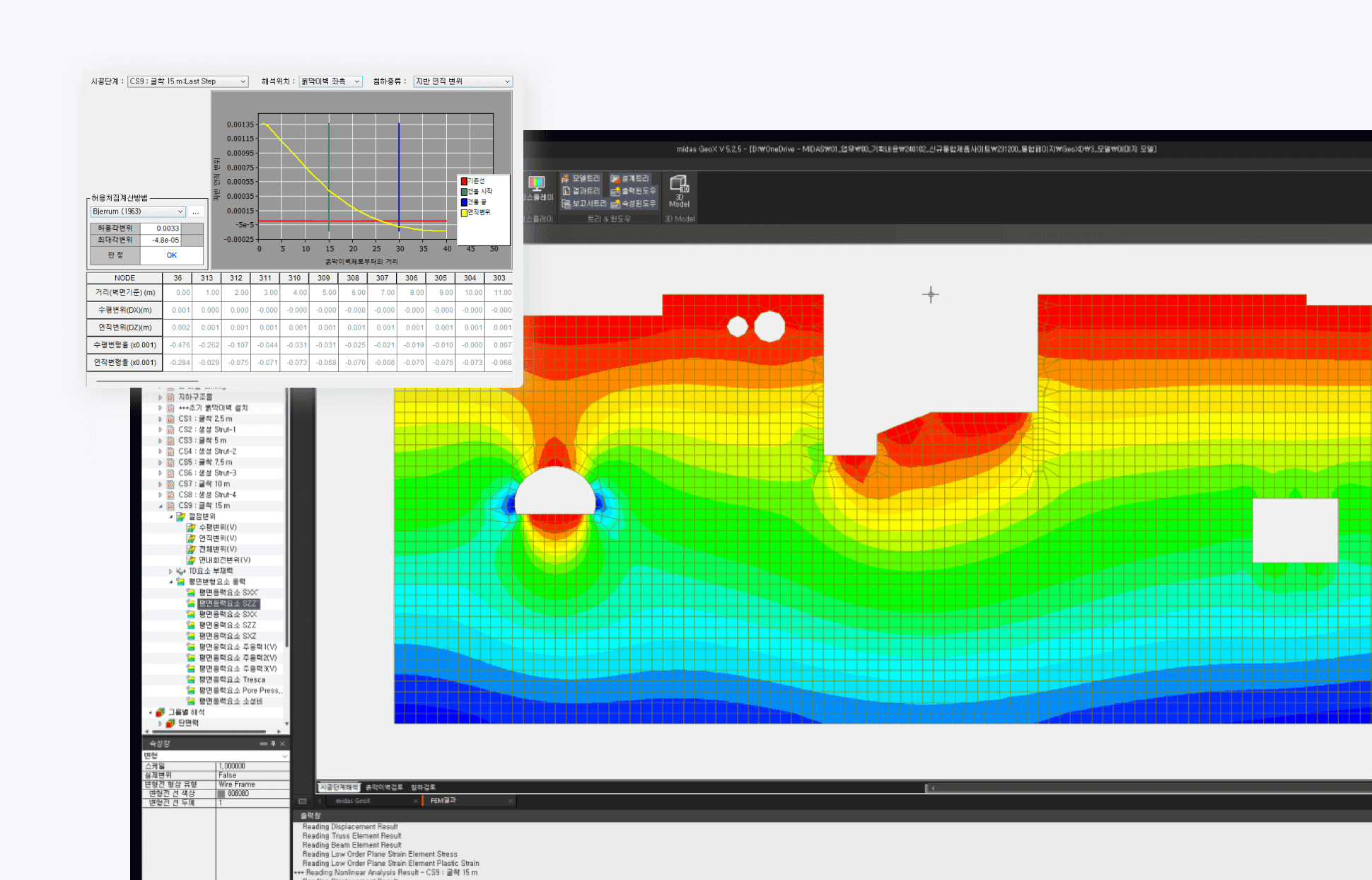

Valutazione dell'impatto del cedimento e delle strutture sotterranee dovuto allo scavo
GEOXD offre diversi metodi di verifica del cedimento, come Caspe, Peck, Bauer, Clough, Bjerrum, Boscardin e Cording. Tramite un'analisi agli elementi finiti (FEM) precisa, è possibile verificare in modo ravvicinato l'impatto del cedimento sugli edifici circostanti, e analizzare e progettare contemporaneamente l'impatto sulle strutture sotterranee causato dallo scavo. Inoltre, è possibile una modellazione precisa per fasi costruttive delle strutture adiacenti alla galleria che considera l'installazione dei sistemi di sostegno (sezioni a 3/5 centri, Bench / Ring / CD cut).

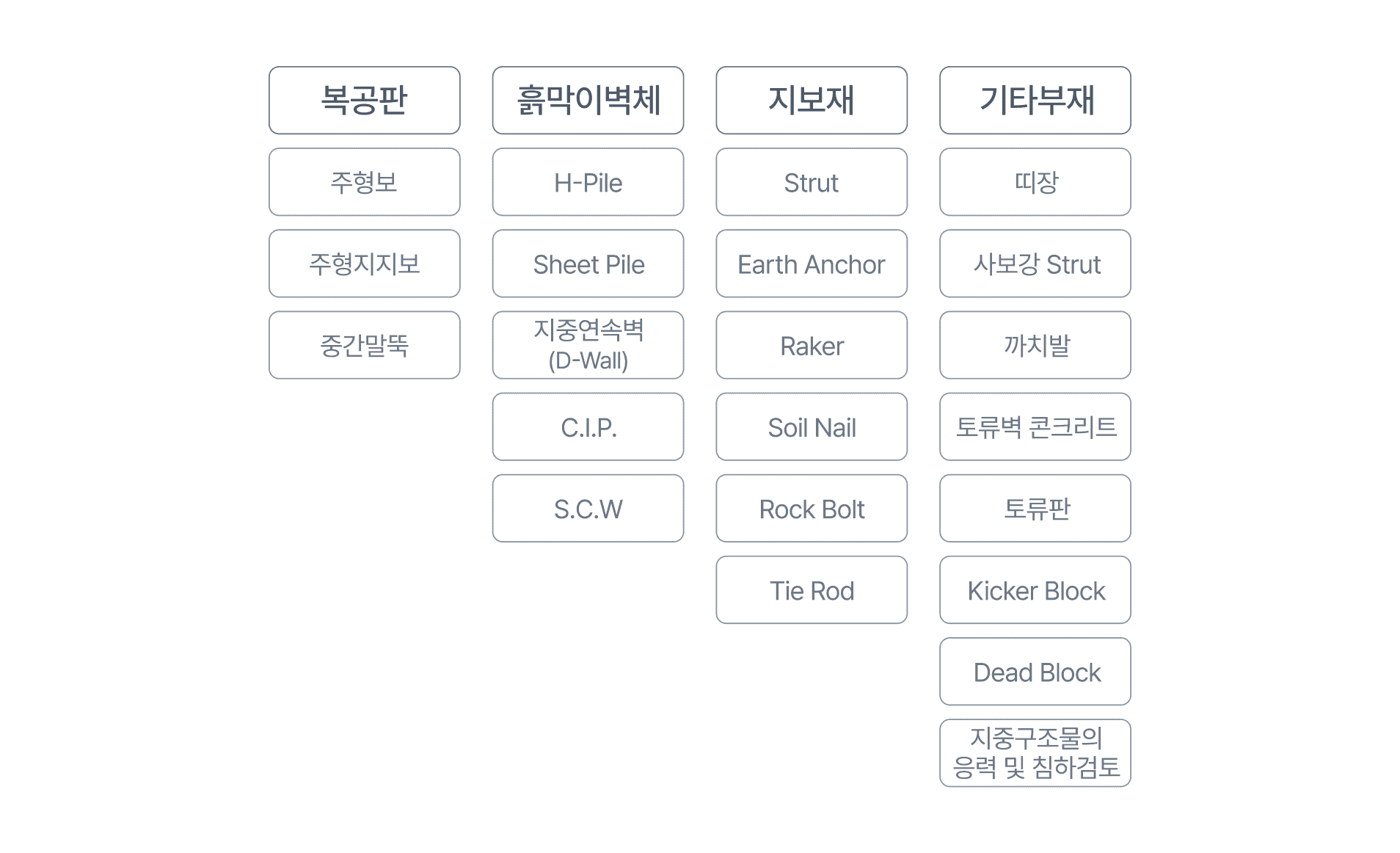

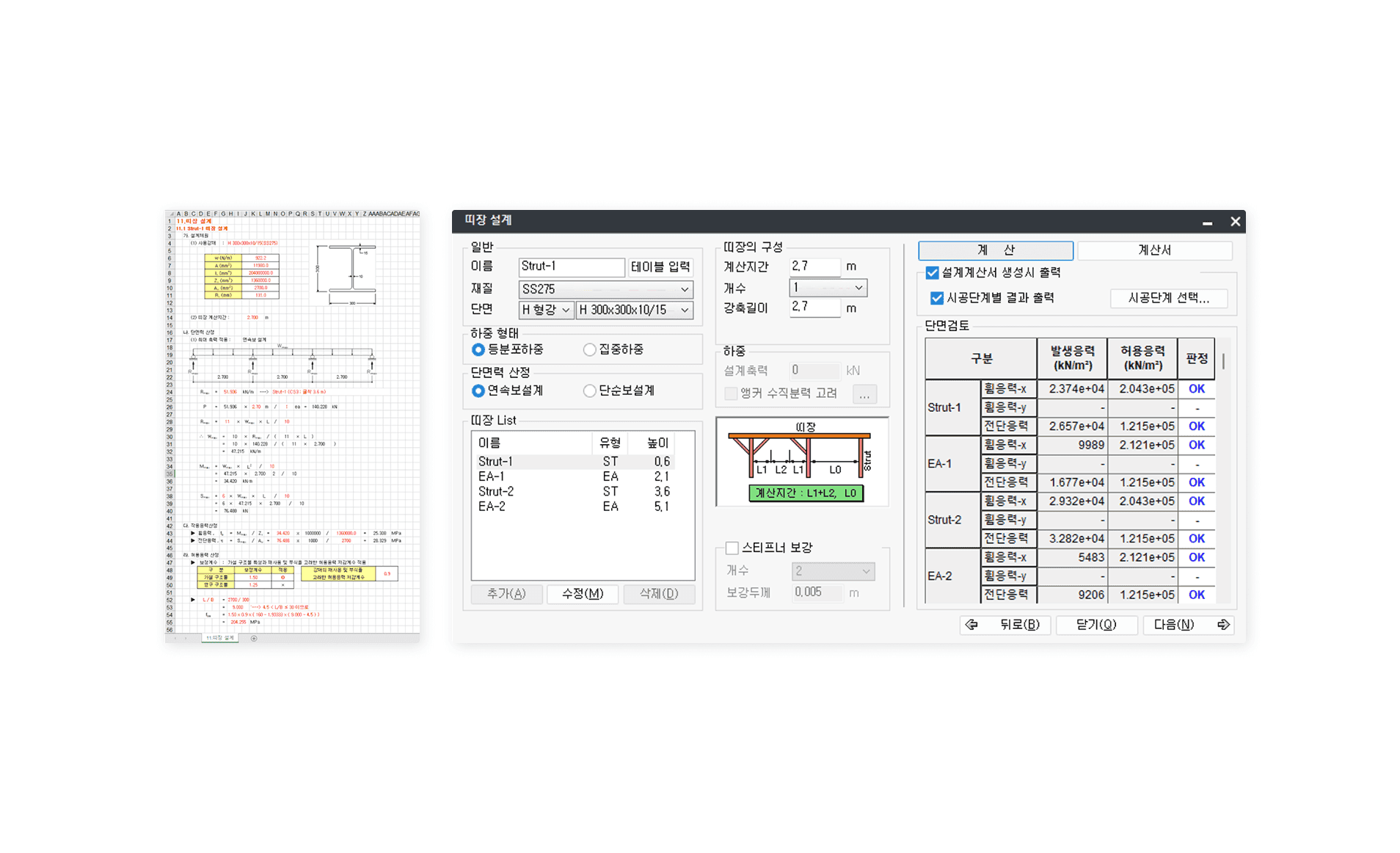

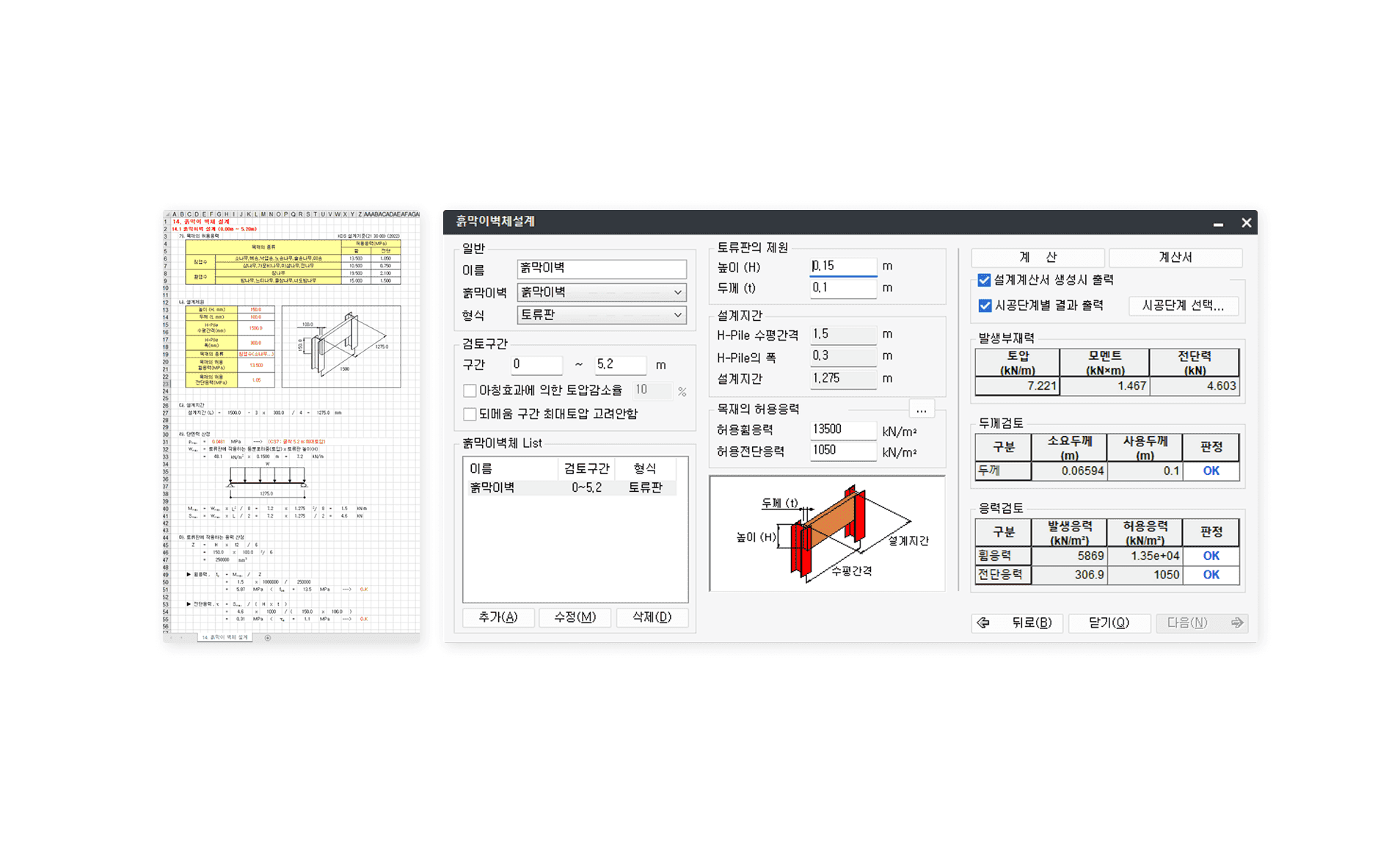

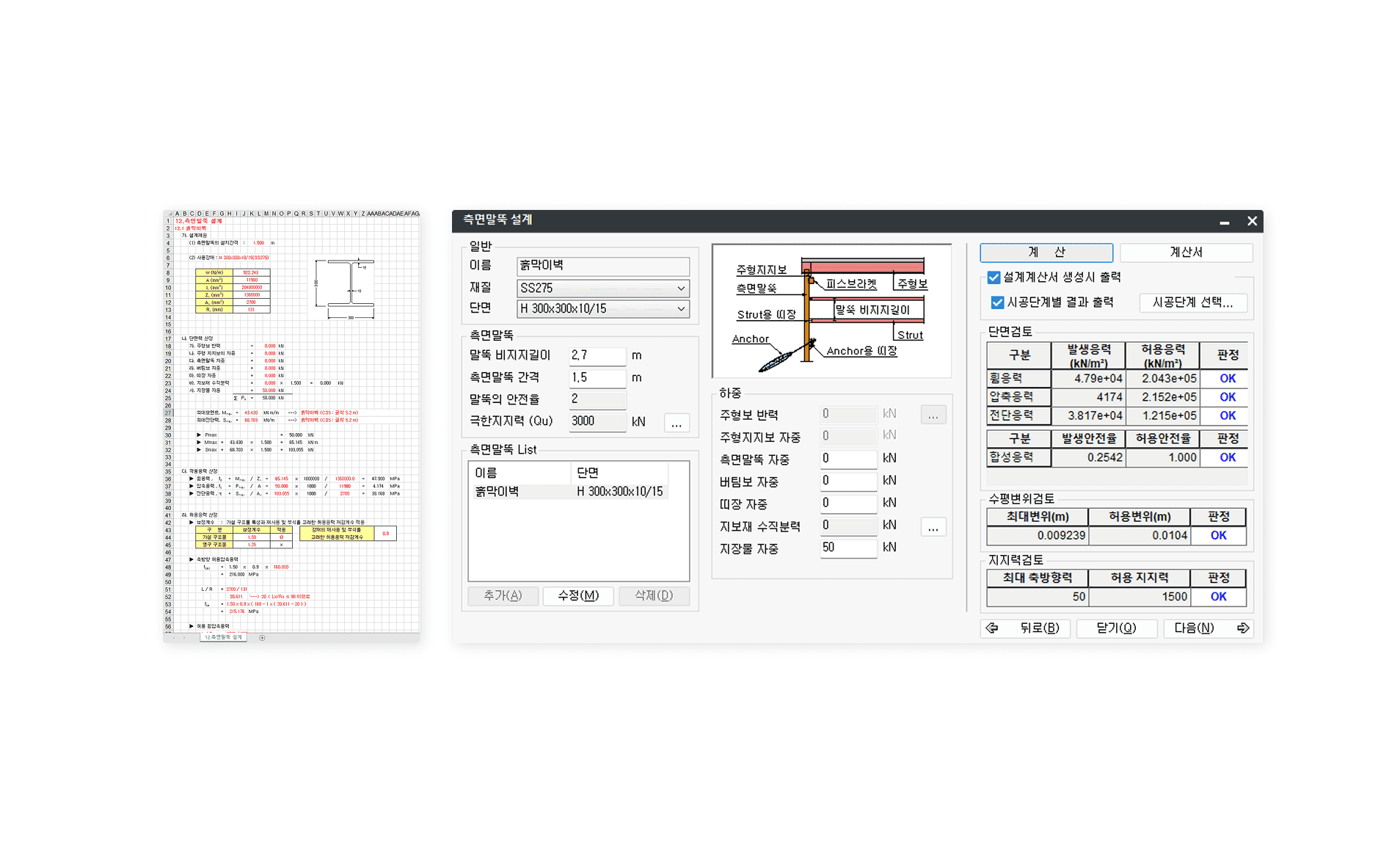

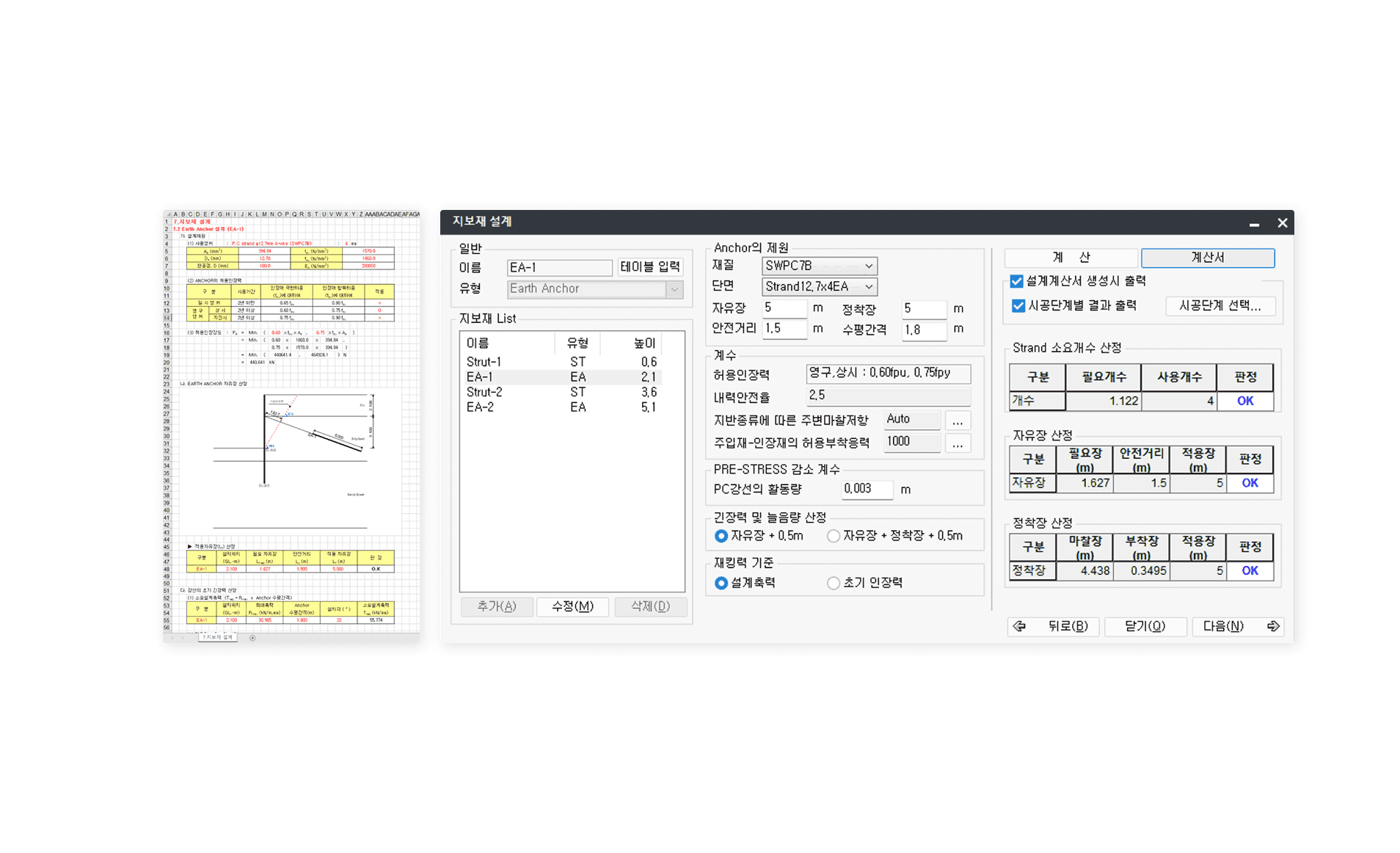

Funzione di progettazione per tutti gli elementi del muro di contenimento e giudizio immediato NG / OK
Il programma GEOXD calcola automaticamente le linee di influenza del carico variabile per travi principali, travi di supporto principali e pali intermedi. Per il D-Wall, un diaframma sotterraneo continuo, GEOXD supporta la verifica della sezione in base alla profondità di scavo, permettendo diverse progettazioni del muro di contenimento a seconda della profondità di scavo. Supporta la progettazione di diversi sistemi di sostegno e altri elementi, e tramite la finestra di dialogo consente un giudizio immediato NG / OK per l'elemento unitario, riducendo il tempo di progettazione e verifica; infine, è possibile generare un report Excel integrato per tutti gli elementi.

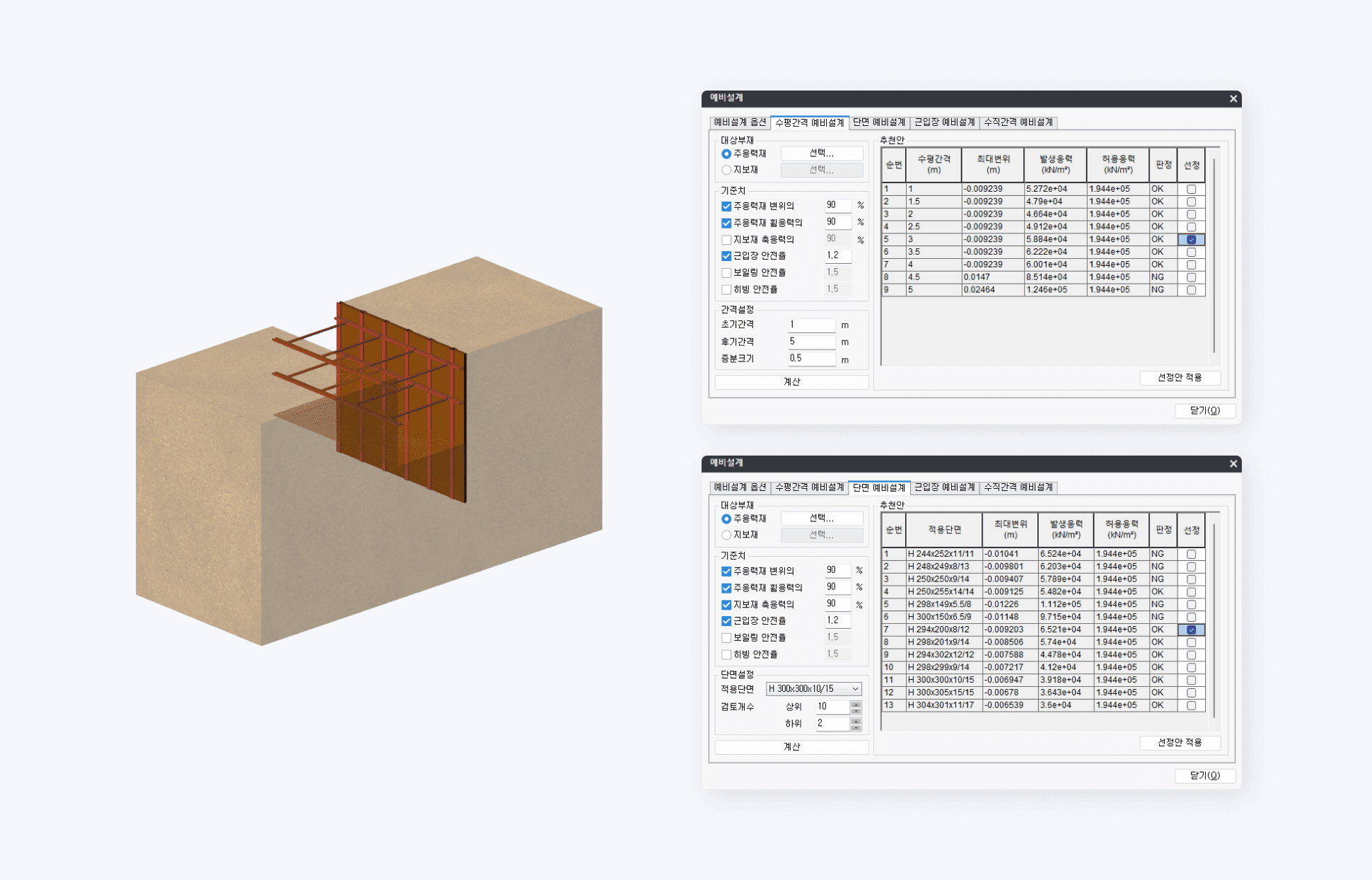

Funzione di analisi parametrica per la disposizione della struttura di contenimento
GEOXD consente, con la creazione di un unico Model Data, l'analisi parametrica per diversi casi come rigidezza della sezione, intervallo di disposizione degli elementi e altro. Inoltre, quando si applica la soluzione ottimale ai risultati dell'analisi parametrica, supporta la conversione automatica dei Modeling Data.

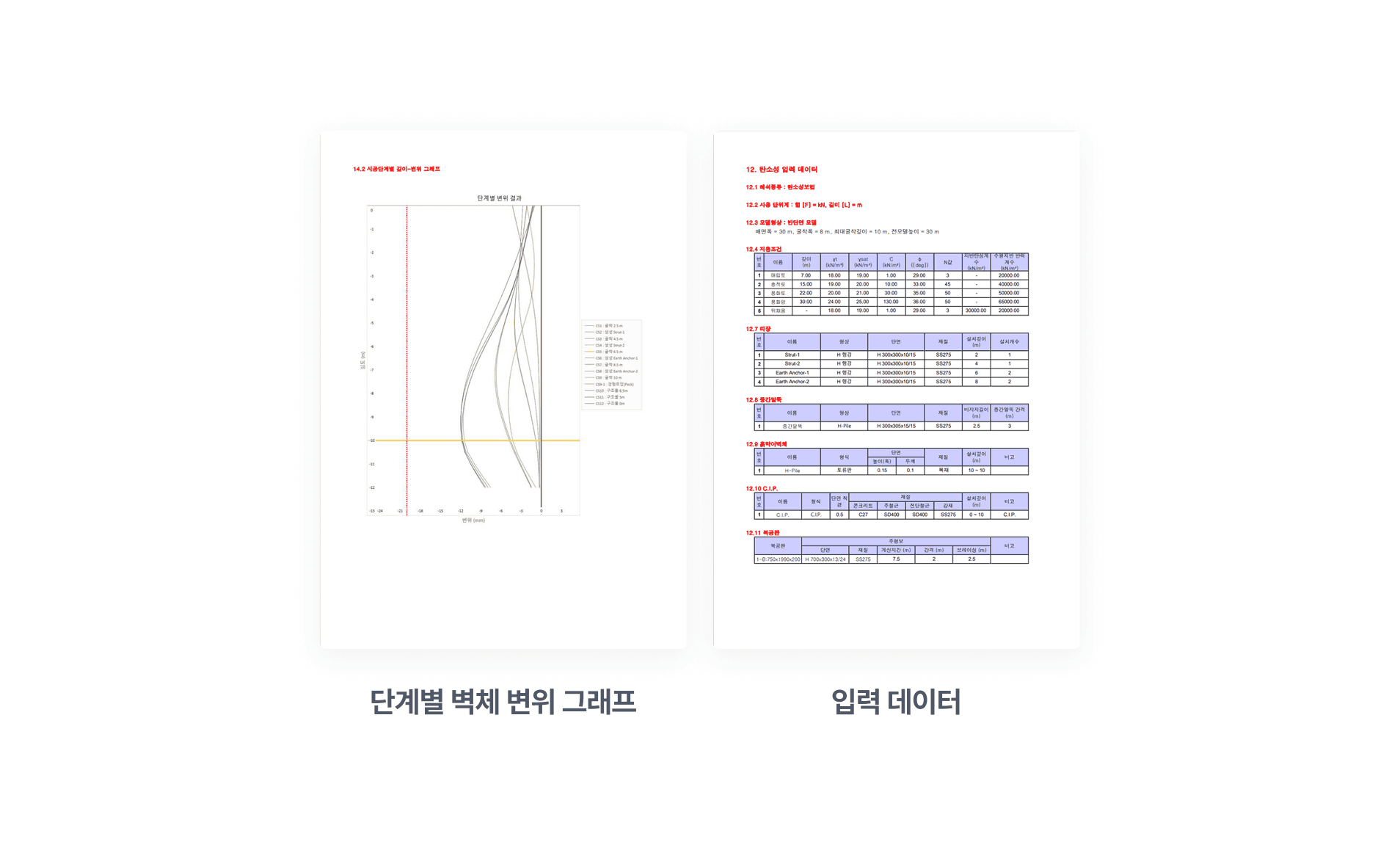

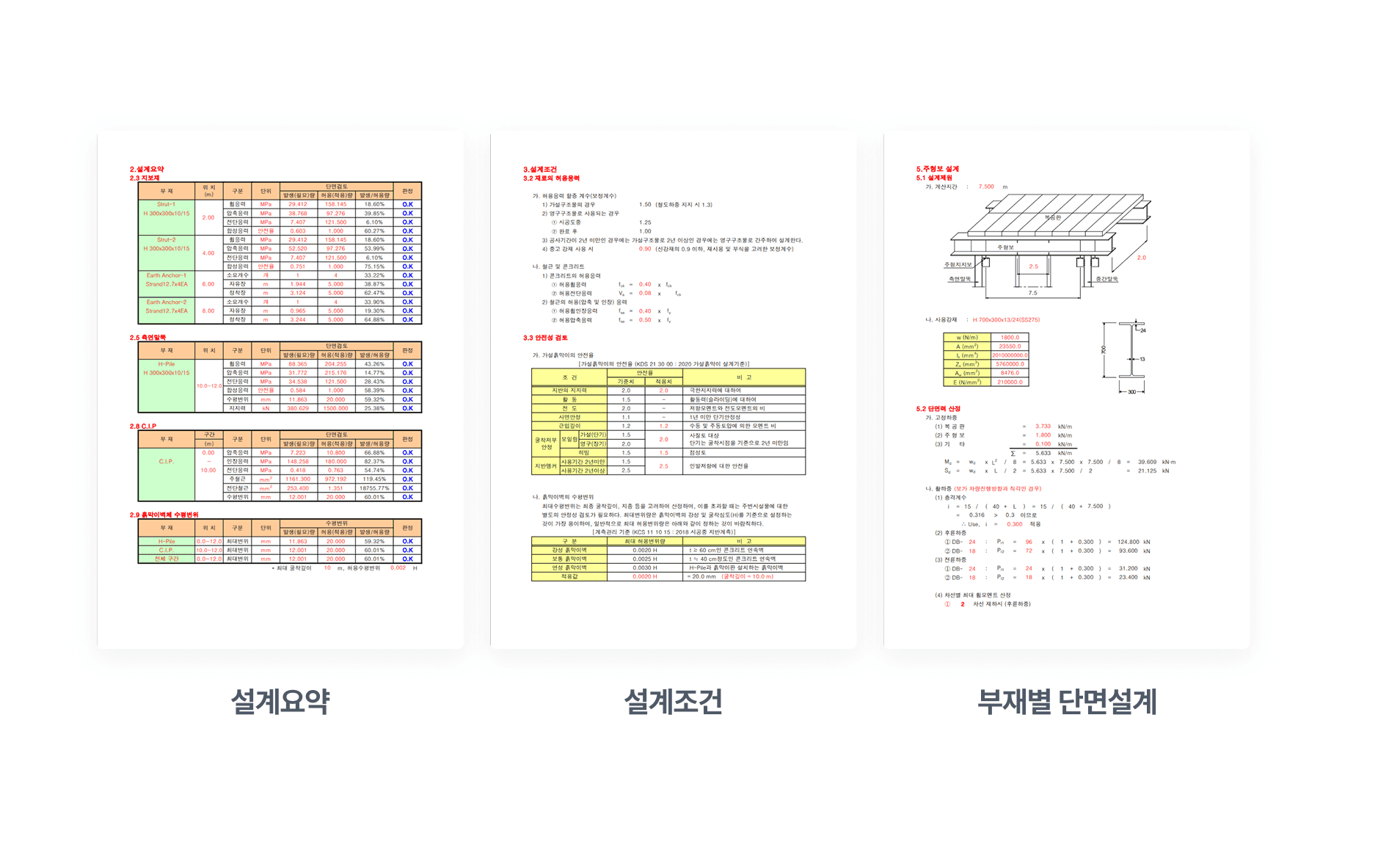

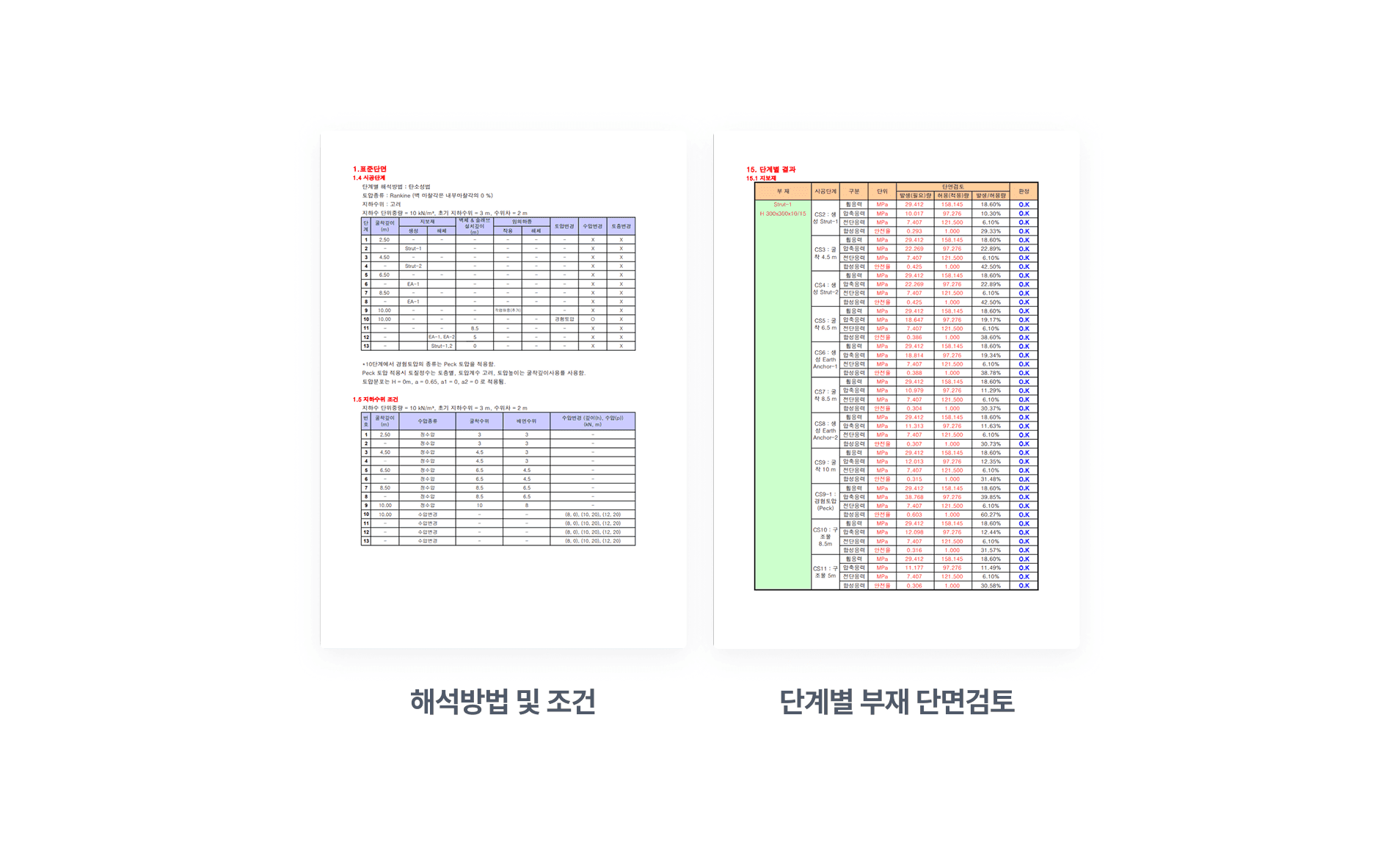

Relazione di calcolo di progetto
GEOXD integra gli standard KDS più recenti, permettendo di verificare, sulla base di questi, la sollecitazione generata e ammissibile per ciascun elemento. Subito dopo l'analisi, tramite i risultati in tabella è possibile verificare con precisione i risultati su nodi ed elementi e organizzare i dati, e il riepilogo di progetto consente di cogliere in un colpo d'occhio l'intero risultato progettuale. Nella progettazione dettagliata della sezione per ciascun elemento, è possibile ottenere una progettazione accurata generando la relazione di calcolo dettagliata e i risultati di verifica progettuale per ogni fase costruttiva. Inoltre, oltre ai risultati numerici in tabella, è possibile un'analisi intuitiva dello spostamento del muro di contenimento in base alla fase di scavo tramite diagrammi dedicati al muro di contenimento.

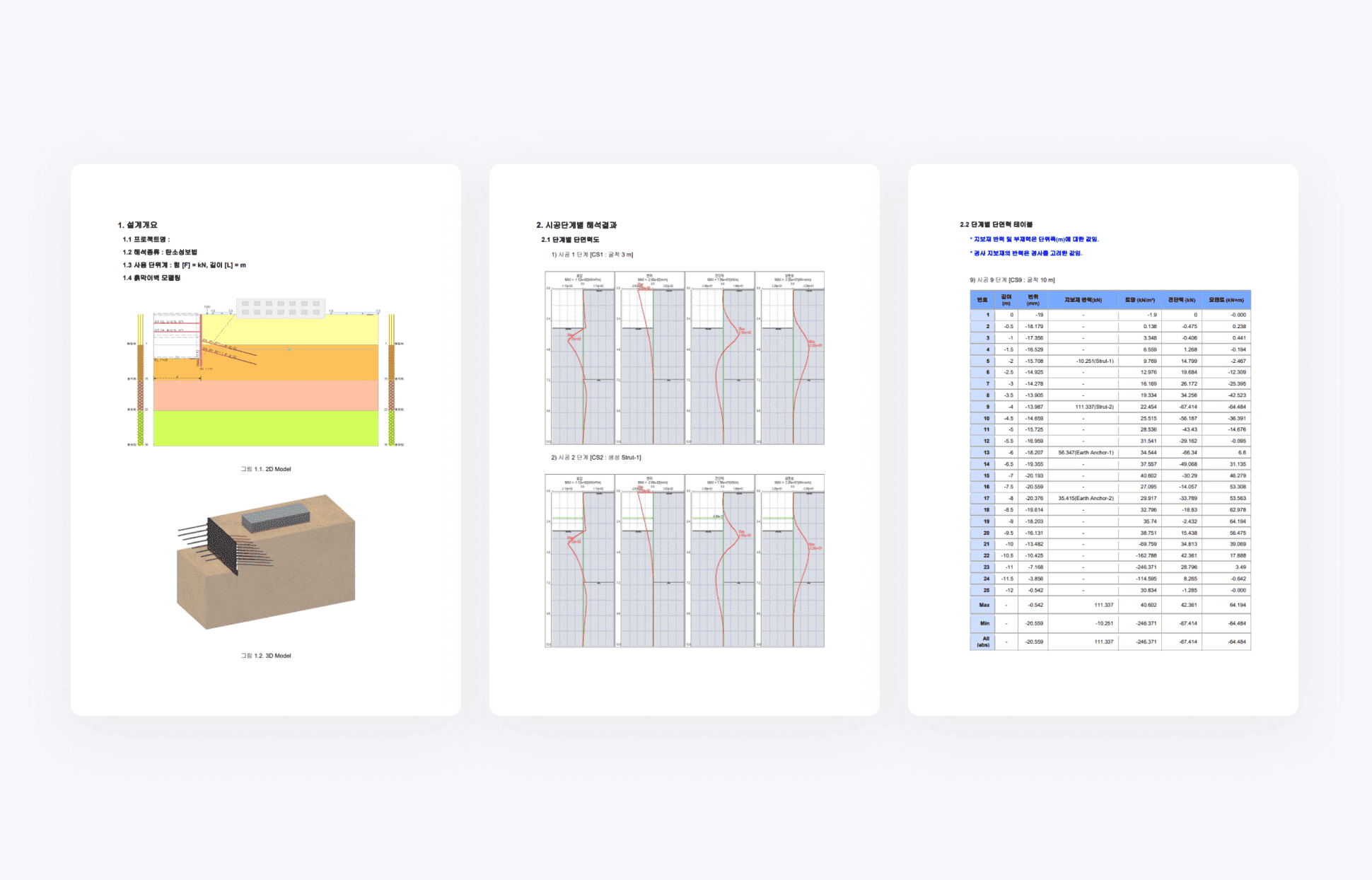

Report di analisi
In GEOXD è possibile verificare i risultati dell'analisi trave elasto-plastica tramite diagrammi per fase costruttiva. Inoltre, oltre alla verifica della lunghezza di infissione o alla verifica di heaving/boiling, vengono forniti grafici e tabelle del cedimento al tergo dovuto allo scavo, ed è possibile verificare il cedimento differenziale.

Sistema integrato per l'analisi e la progettazione delle opere provvisionali

Analisi precisa che descrive la situazione reale del cantiere
GEOXD consente una modellazione flessibile, regolando liberamente la forma del terreno e l'angolo di disposizione dei sistemi di sostegno. Inoltre, è possibile applicare carichi diversi, incluso il carico ferroviario, in una posizione arbitraria in cima al terreno in pendenza, riflettendo con precisione la situazione reale del cantiere e analizzando efficacemente il comportamento degli scavi urbani. Offre inoltre funzioni di analisi in mezza sezione e sezione completa per diverse strutture asimmetriche.
Valutazione dell'impatto del cedimento e delle strutture sotterranee dovuto allo scavo
GEOXD offre diversi metodi di verifica del cedimento, come Caspe, Peck, Bauer, Clough, Bjerrum, Boscardin e Cording. Tramite un'analisi agli elementi finiti (FEM) precisa, è possibile verificare in modo ravvicinato l'impatto del cedimento sugli edifici circostanti, e analizzare e progettare contemporaneamente l'impatto sulle strutture sotterranee causato dallo scavo. Inoltre, è possibile una modellazione precisa per fasi costruttive delle strutture adiacenti alla galleria che considera l'installazione dei sistemi di sostegno (sezioni a 3/5 centri, Bench / Ring / CD cut).
Funzione di progettazione per tutti gli elementi del muro di contenimento e giudizio immediato NG / OK
Il programma GEOXD calcola automaticamente le linee di influenza del carico variabile per travi principali, travi di supporto principali e pali intermedi. Per il D-Wall, un diaframma sotterraneo continuo, GEOXD supporta la verifica della sezione in base alla profondità di scavo, permettendo diverse progettazioni del muro di contenimento a seconda della profondità di scavo. Supporta la progettazione di diversi sistemi di sostegno e altri elementi, e tramite la finestra di dialogo consente un giudizio immediato NG / OK per l'elemento unitario, riducendo il tempo di progettazione e verifica; infine, è possibile generare un report Excel integrato per tutti gli elementi.
Funzione di analisi parametrica per la disposizione della struttura di contenimento
GEOXD consente, con la creazione di un unico Model Data, l'analisi parametrica per diversi casi come rigidezza della sezione, intervallo di disposizione degli elementi e altro. Inoltre, quando si applica la soluzione ottimale ai risultati dell'analisi parametrica, supporta la conversione automatica dei Modeling Data.
Relazione di calcolo di progetto
GEOXD integra gli standard KDS più recenti, permettendo di verificare, sulla base di questi, la sollecitazione generata e ammissibile per ciascun elemento. Subito dopo l'analisi, tramite i risultati in tabella è possibile verificare con precisione i risultati su nodi ed elementi e organizzare i dati, e il riepilogo di progetto consente di cogliere in un colpo d'occhio l'intero risultato progettuale. Nella progettazione dettagliata della sezione per ciascun elemento, è possibile ottenere una progettazione accurata generando la relazione di calcolo dettagliata e i risultati di verifica progettuale per ogni fase costruttiva. Inoltre, oltre ai risultati numerici in tabella, è possibile un'analisi intuitiva dello spostamento del muro di contenimento in base alla fase di scavo tramite diagrammi dedicati al muro di contenimento.
Report di analisi
In GEOXD è possibile verificare i risultati dell'analisi trave elasto-plastica tramite diagrammi per fase costruttiva. Inoltre, oltre alla verifica della lunghezza di infissione o alla verifica di heaving/boiling, vengono forniti grafici e tabelle del cedimento al tergo dovuto allo scavo, ed è possibile verificare il cedimento differenziale.

Progettazione semplice delle opere provvisionali basata su CAD

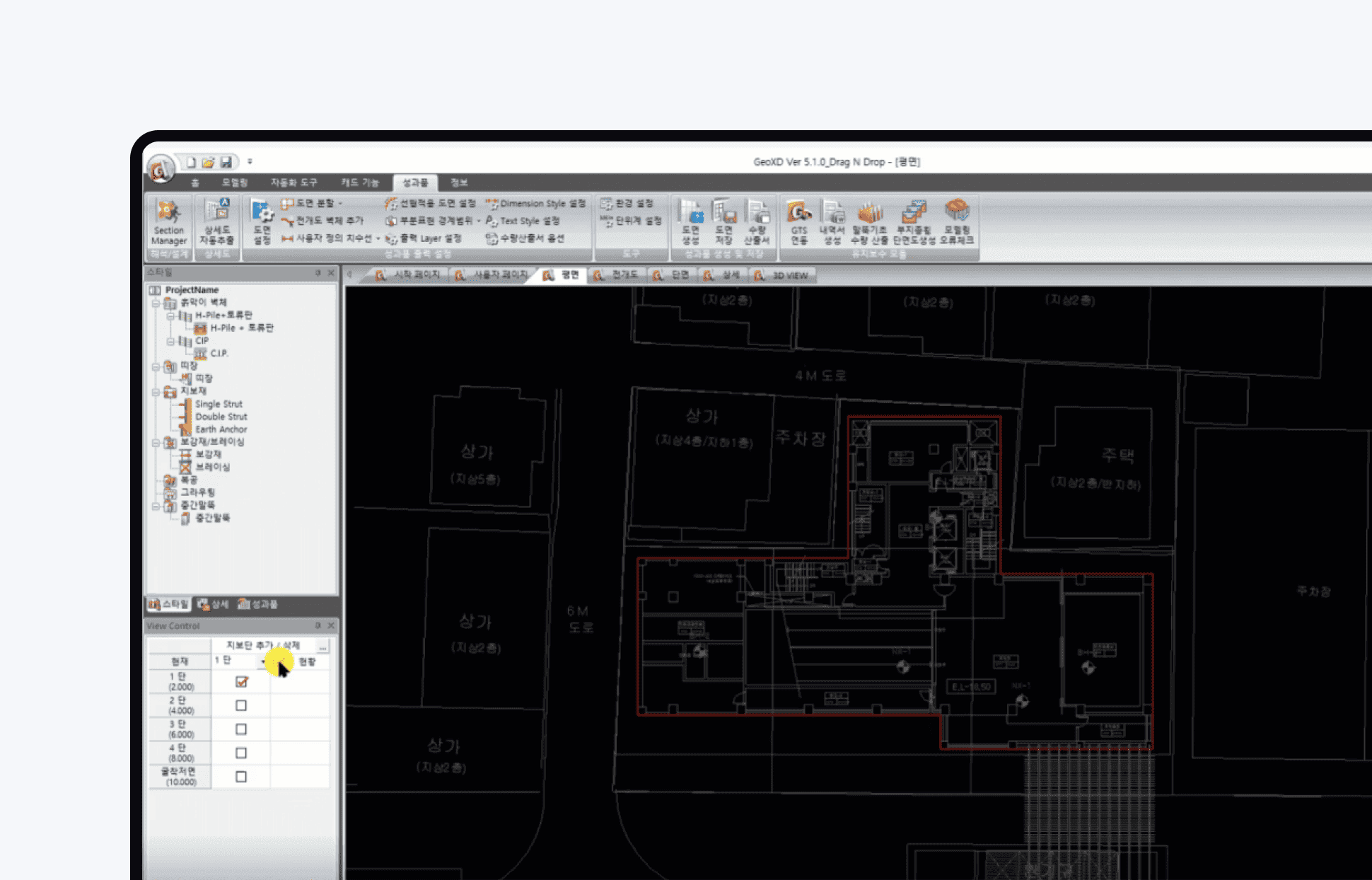

Stili di muro di contenimento e sistemi di sostegno generabili con il solo Drag & Drop
GEOXD offre un ambiente di lavoro innovativo che consente di generare i disegni delle opere provvisionali con il solo tracciamento dell'asse centrale degli elementi, senza il lavoro CAD necessario per la progettazione degli elementi provvisionali. Dopo aver tracciato l'asse centrale degli elementi provvisionali sulla base della situazione CAD importata, trascinando con Drag & Drop lo stile definito è possibile generare facilmente e comodamente elementi come muri di contenimento e sistemi di sostegno, e disporre automaticamente elementi come Earth Anchor, Rock Bolt e Soil Nail.

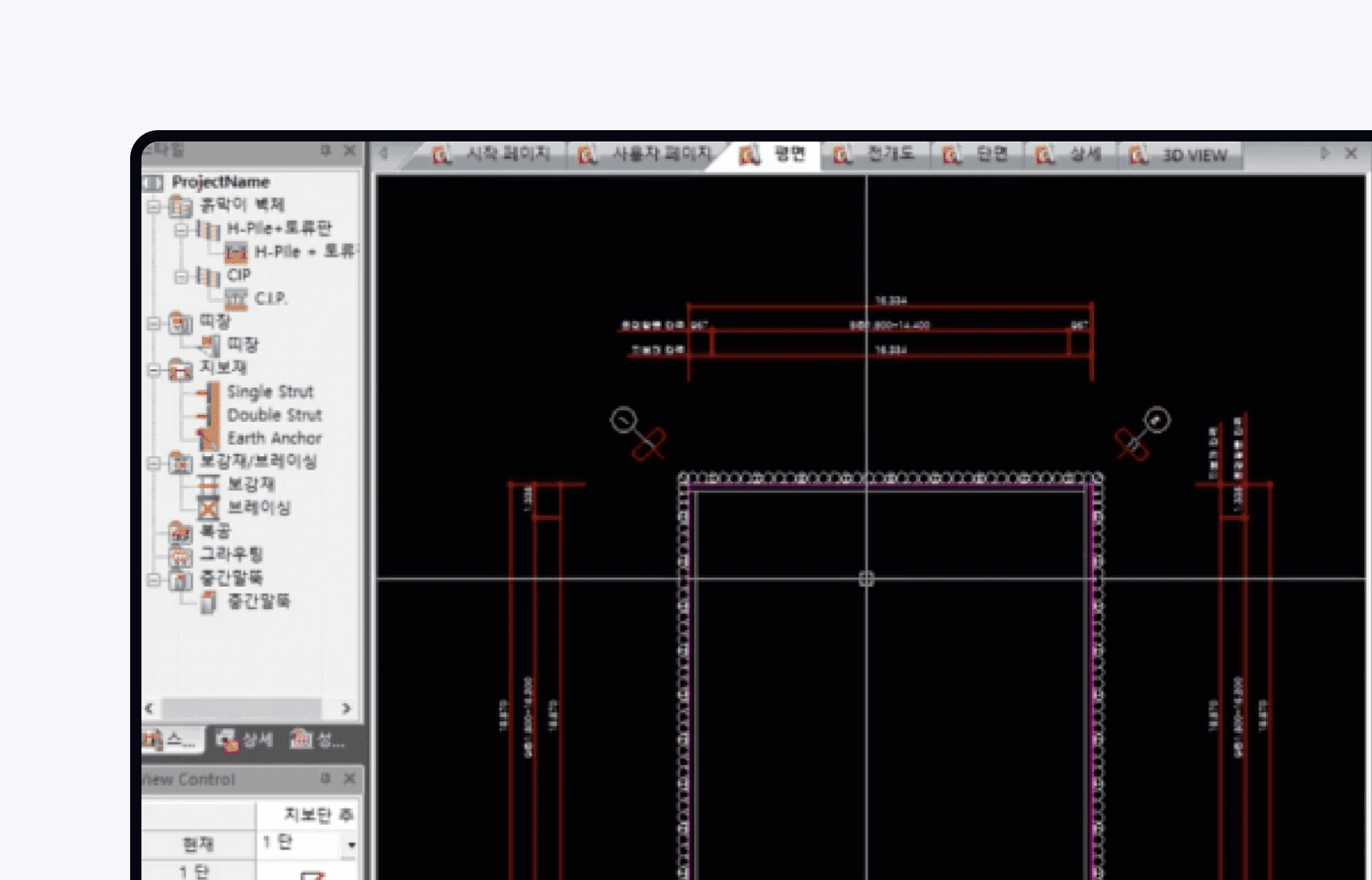

Disposizione automatica dei sistemi di sostegno basata su CAD e funzione di modifica progettuale collettiva su sezione-pianta-sviluppo
GEOXD offre lo stesso ambiente di lavoro del CAD, permettendo a chiunque di generare o modificare facilmente e comodamente gli elementi. Inoltre, ciò su cui si lavora in pianta si collega in tempo reale al profilo longitudinale e alle diverse sezioni, garantendo un'eccellente efficienza di lavoro in caso di modifiche di progetto.
Modifica e disposizione comoda tramite strumenti di automazione e funzione Link
GEOXD, dopo la generazione degli elementi tramite gli strumenti di automazione, consente di modificarli o eliminarli liberamente tramite comandi CAD. Offre funzioni di disposizione automatica per elemento come Strut e pali intermedi, ed evita le sovrapposizioni dello Strut e allinea automaticamente pali laterali e longarine. Inoltre, in GEOXD, tramite la funzione Link, quando l'area di lavoro delle opere provvisionali cambia, la lunghezza di disposizione interna dello Strut cambia automaticamente, e con semplici comandi CAD è possibile generare, eliminare e modificare gli elementi provvisionali.

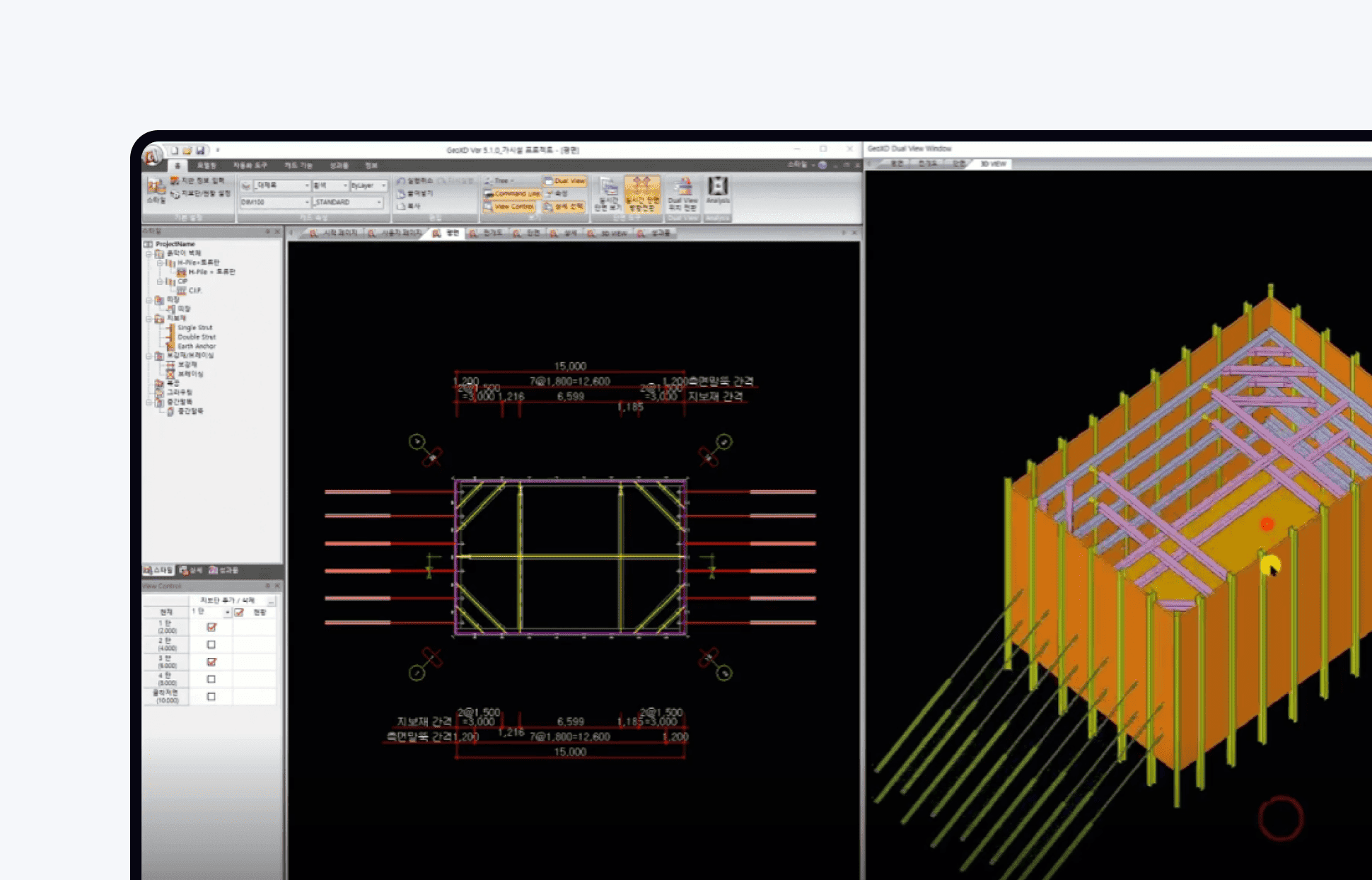

Miglioramento della produttività tramite la funzione Dual View
GEOXD, per migliorare la produttività del lavoro, offre la funzione Dual View, che separa in finestre diverse pianta, sviluppo, sezione o vista 3D per consultarle in tempo reale mentre si lavora. Grazie all'interfaccia utente differenziata di GEOXD è possibile massimizzare l'efficienza di lavoro.

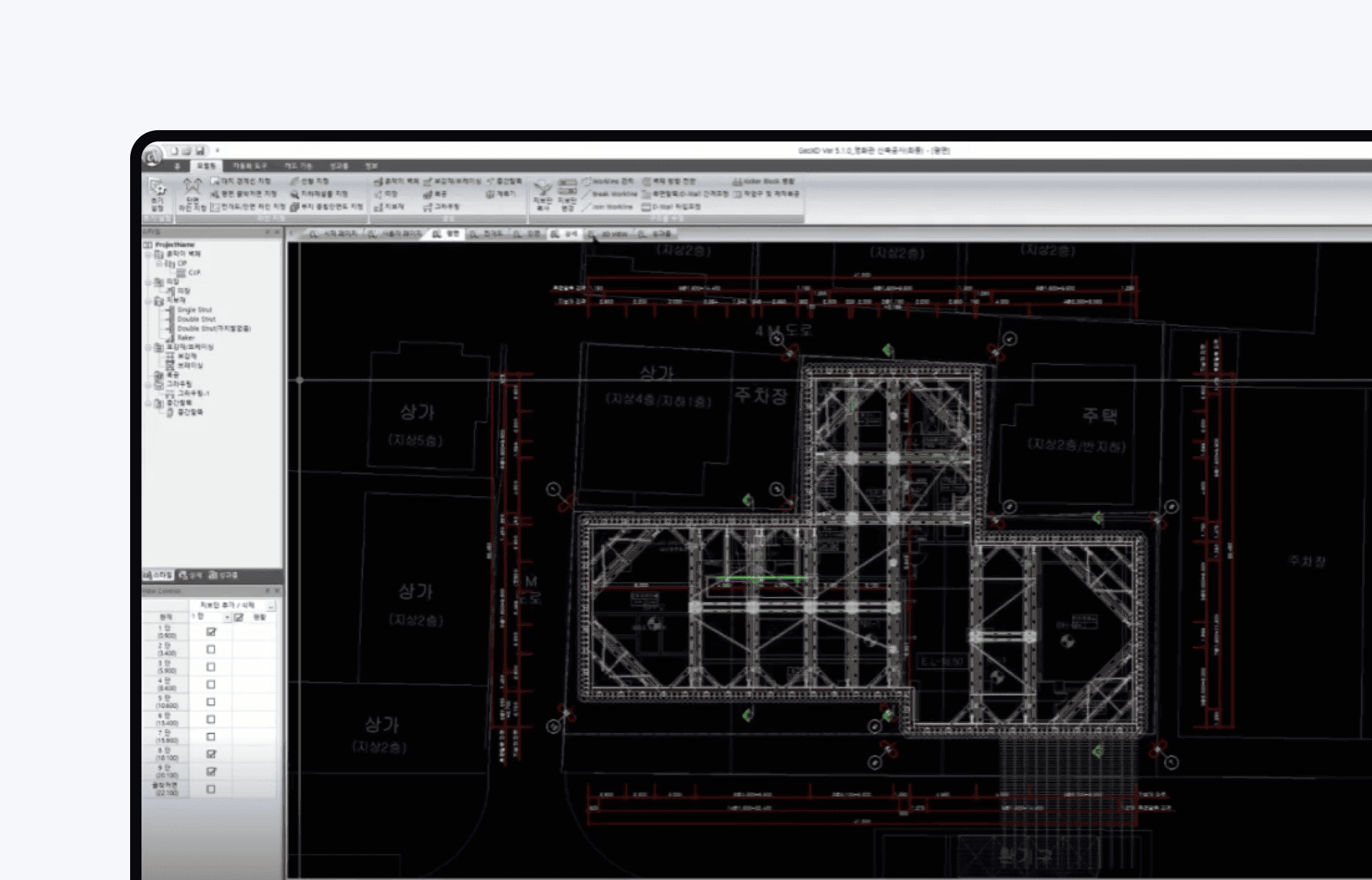

Verifica intuitiva delle interferenze tramite vista 3D
GEOXD genera in tempo reale un modello tridimensionale accurato delle opere provvisionali, permettendo all'utente di comprendere in modo intuitivo dettagli importanti della struttura, come gli spigoli del muro di contenimento. Dispone di funzioni per verificare con precisione sovrapposizioni degli elementi provvisionali, errori negli intervalli dei sistemi di sostegno e nei giunti, e può verificare anche eventuali interferenze con sottoservizi circostanti. In particolare, le interferenze tra strutture interne ed esterne difficili da individuare in pianta 2D possono essere verificate chiaramente tramite la vista 3D e la funzione di controllo degli errori di modellazione, facilitando l'individuazione e la correzione degli errori di modellazione.

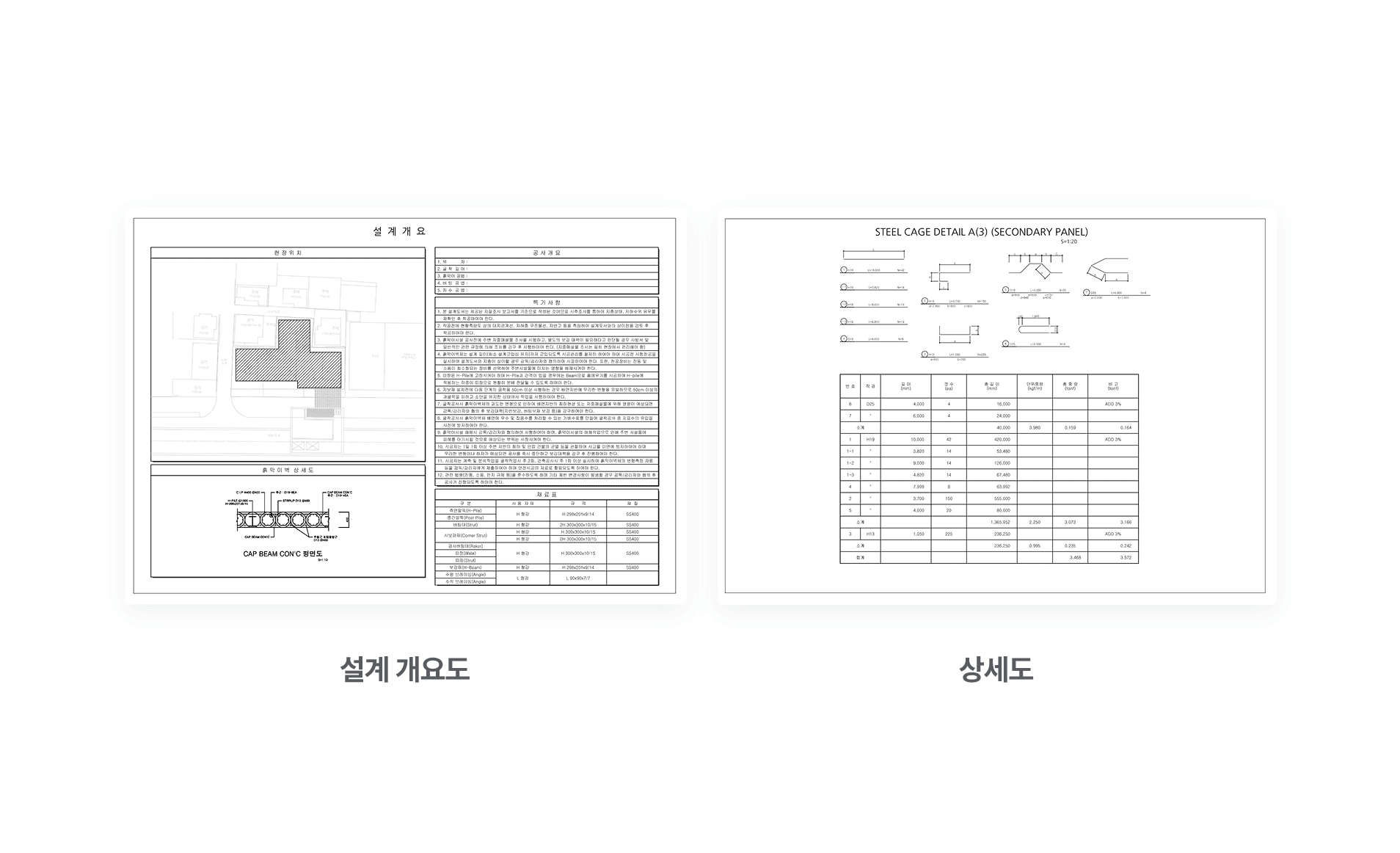

Generazione e gestione collettiva dei deliverable dei disegni di progetto
GEOXD offre, dopo la modellazione delle opere provvisionali, la funzione di generazione automatica dei disegni senza ulteriore lavoro CAD. A partire dal riepilogo di progetto, tutti i disegni per fase di scavo — schema della sequenza costruttiva, pianta, sviluppo, sezione — possono essere generati con un solo pulsante, e tramite le impostazioni del disegno è possibile specificare dal cartiglio utente alla rappresentazione di simboli e linee di quota. Inoltre, è possibile generare facilmente anche disegni di dettaglio personalizzati, inclusi disegni suddivisi e disegni delle armature.

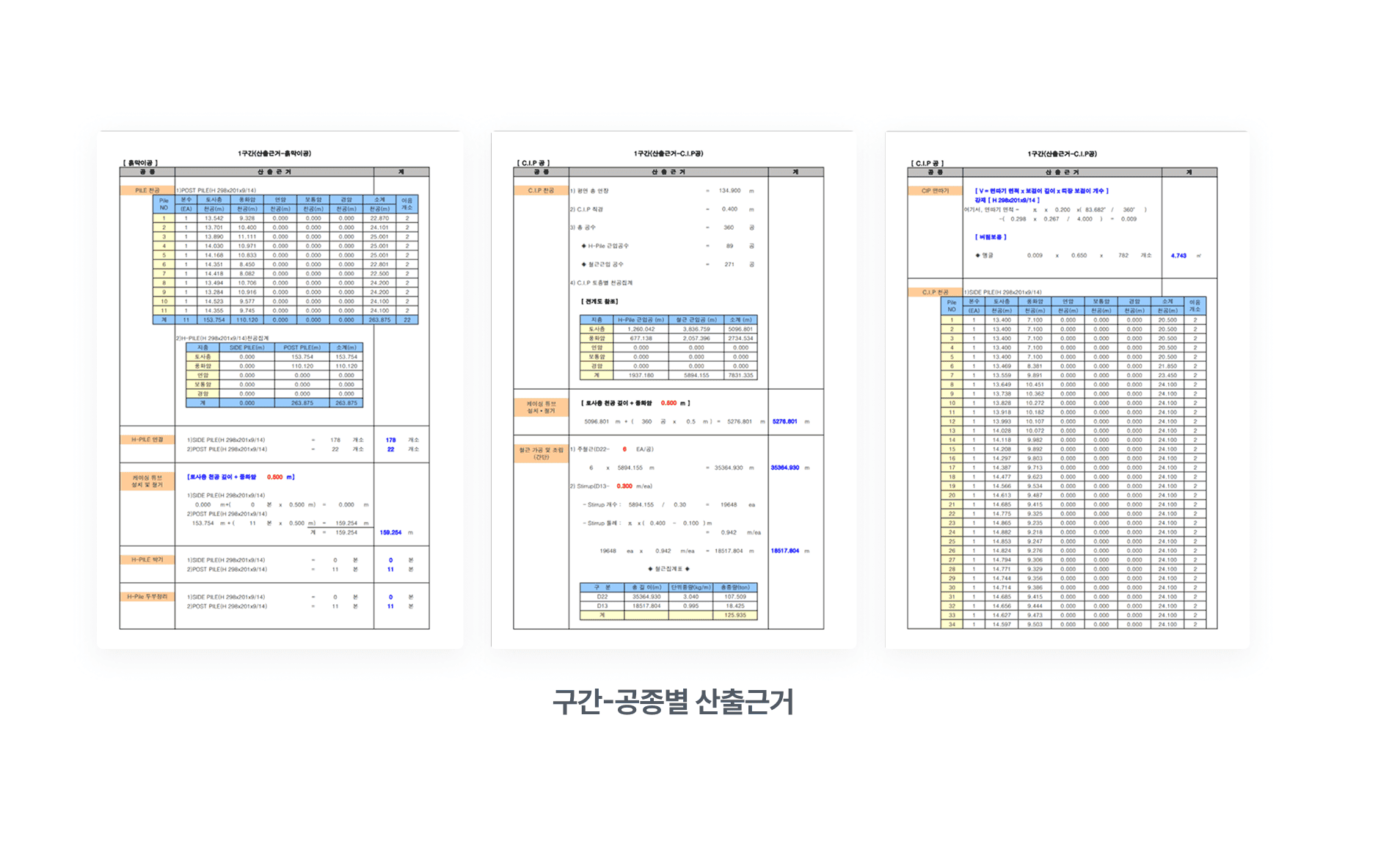

Generazione accurata del computo metrico a partire dai dati di modellazione
GEOXD consente di generare facilmente non solo il quantitativo totale e il prospetto dei materiali principali, ma anche il prospetto per tratto suddiviso in base alla WorkLine e il prospetto per metodo costruttivo applicato. Inoltre, è possibile generare senza lavoro aggiuntivo i disegni con la base di calcolo per ciascun tratto e tipo di lavorazione. Sfruttando le informazioni di forma tridimensionale è possibile calcolare con precisione il volume di movimento terra, e calcolare il volume di movimento terra longitudinale/trasversale del sito in base all'allineamento. Inoltre, tramite il disegno della situazione attuale è possibile generare anche il computo metrico delle fondazioni su pali.

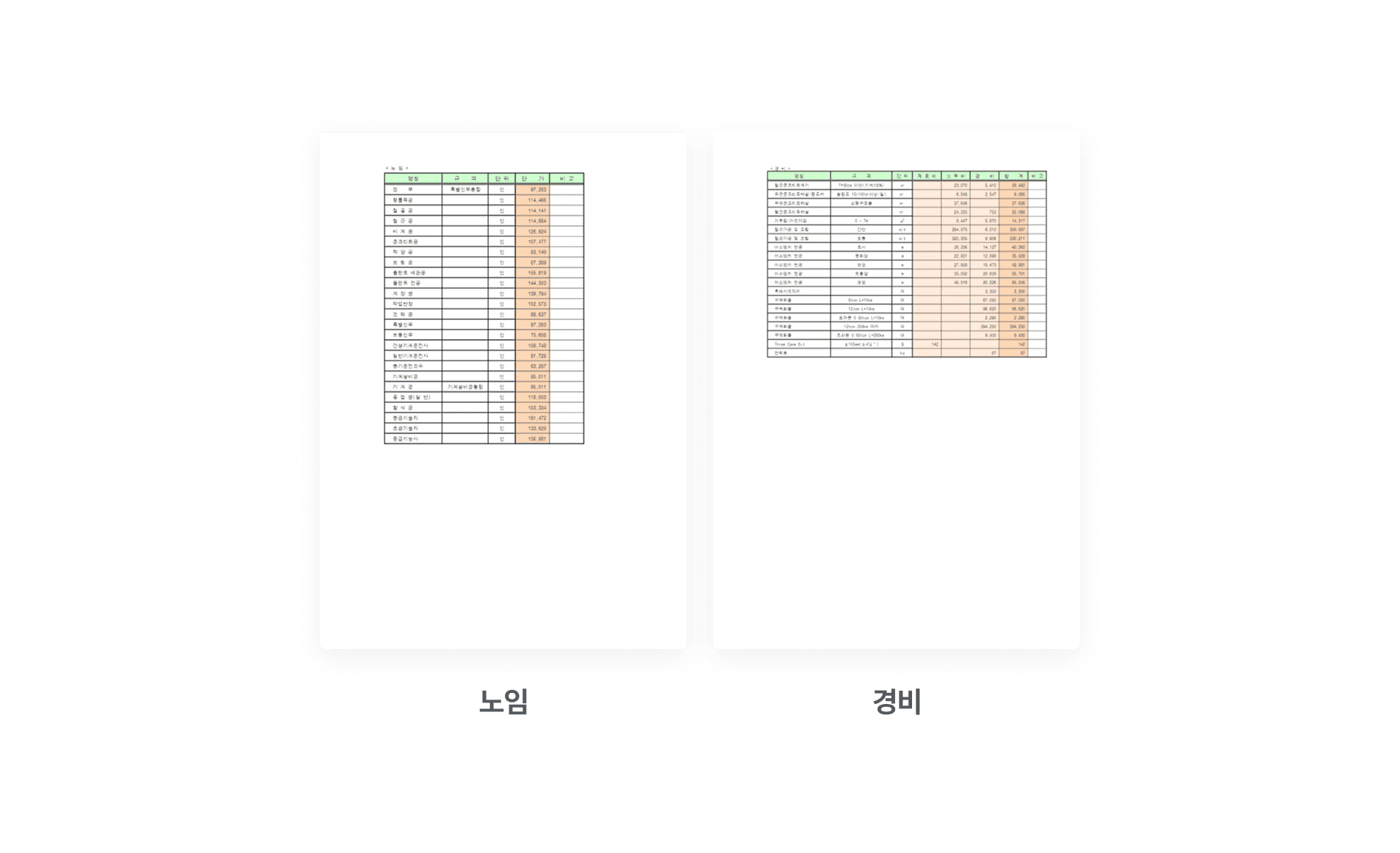

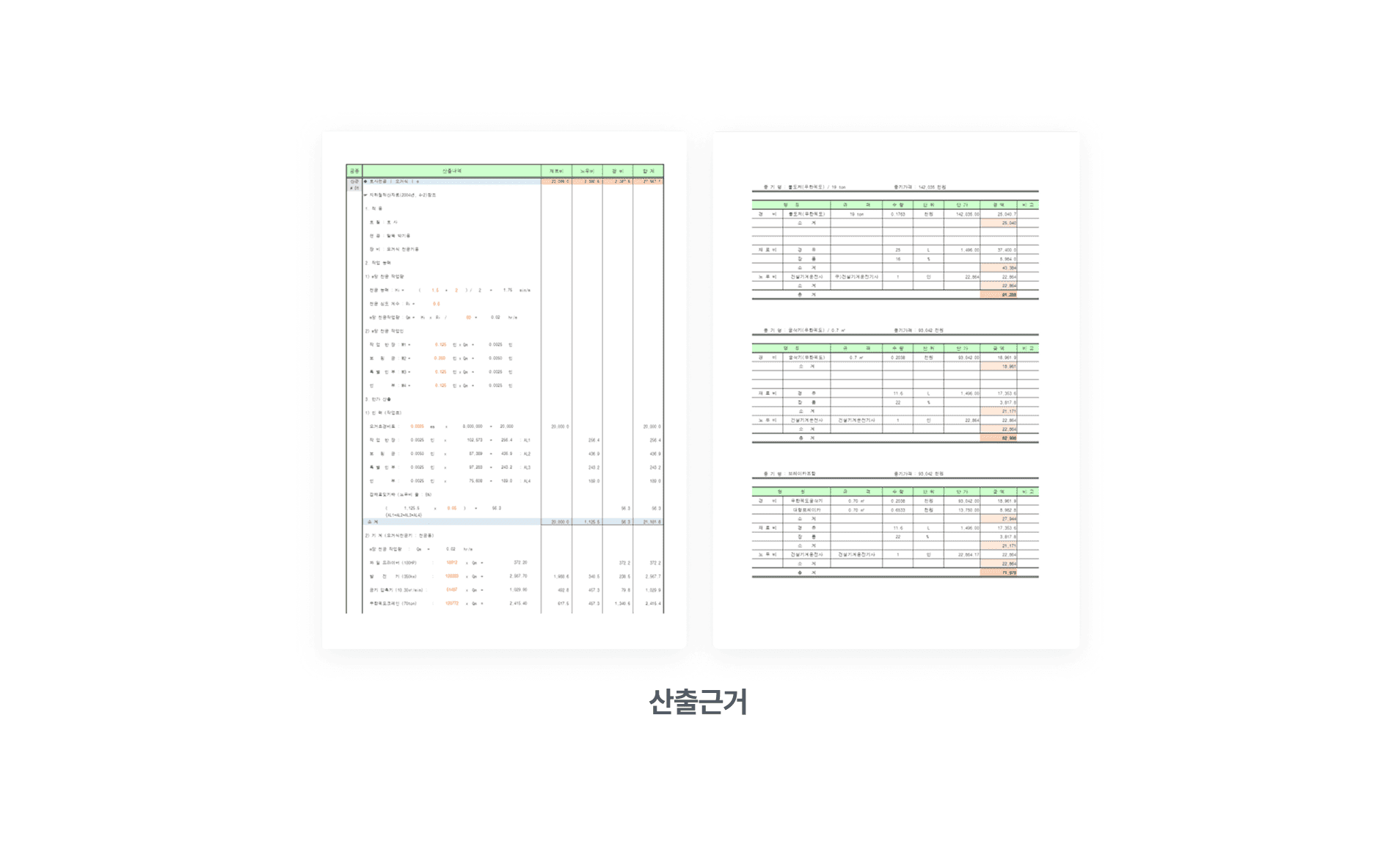

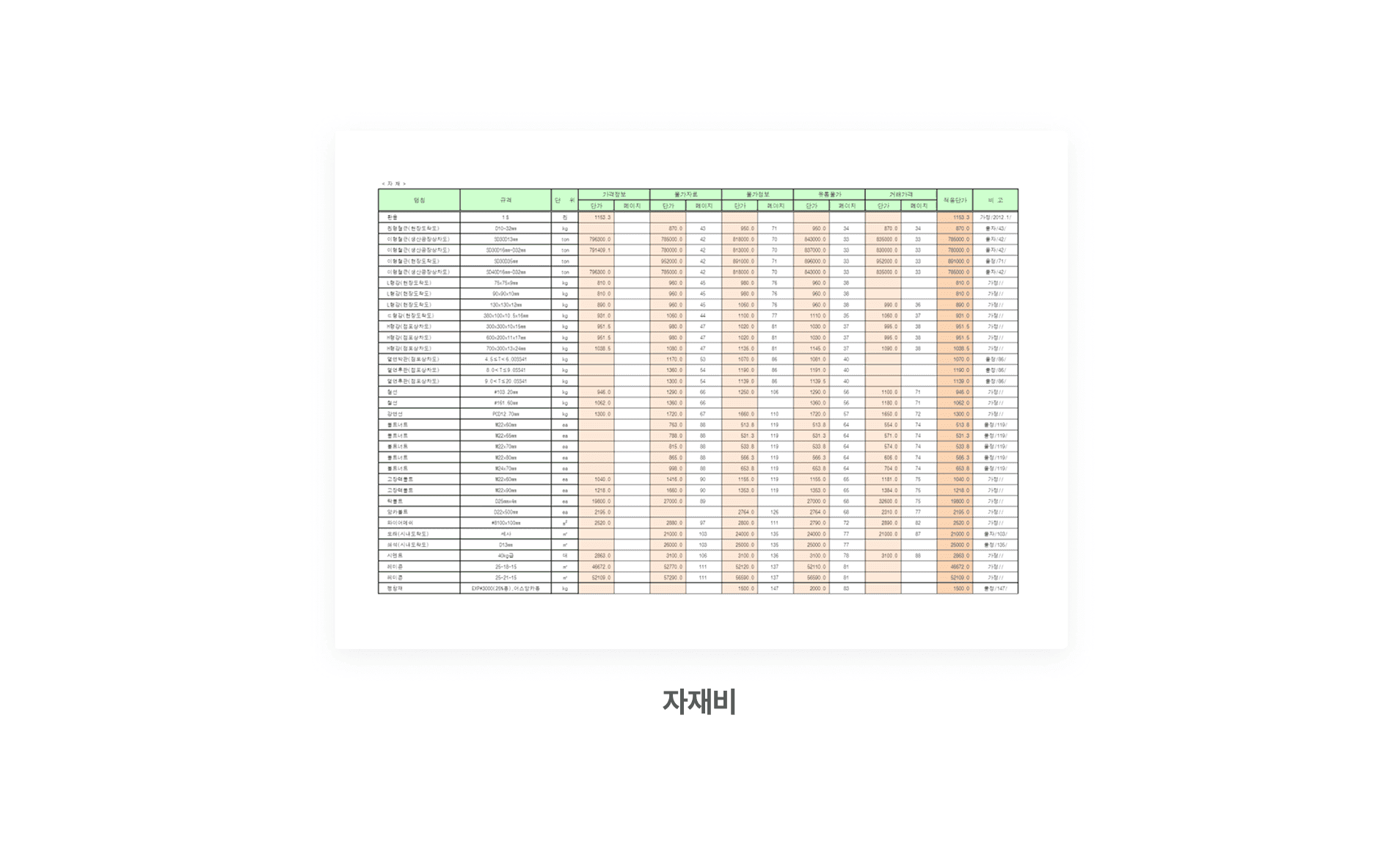

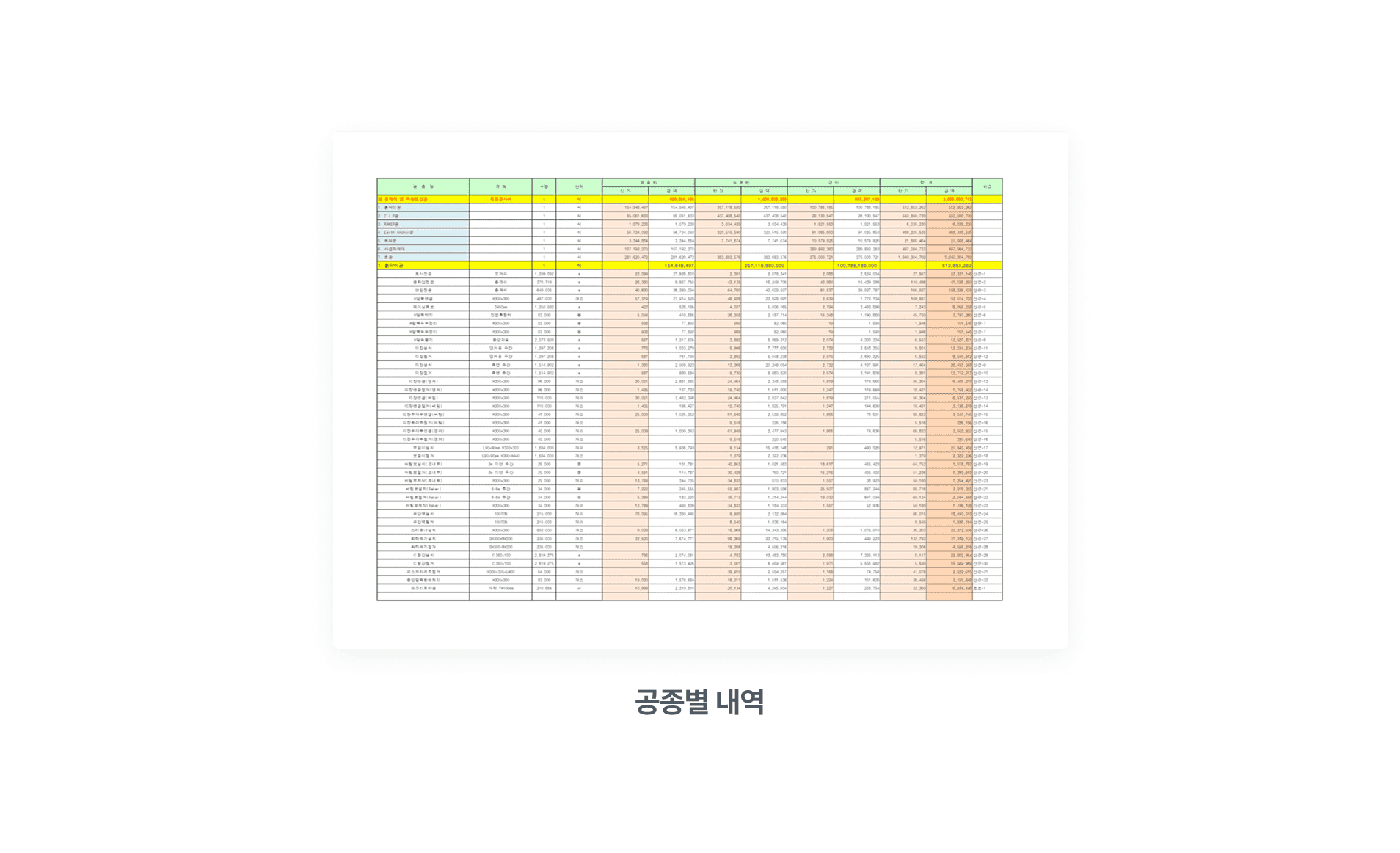

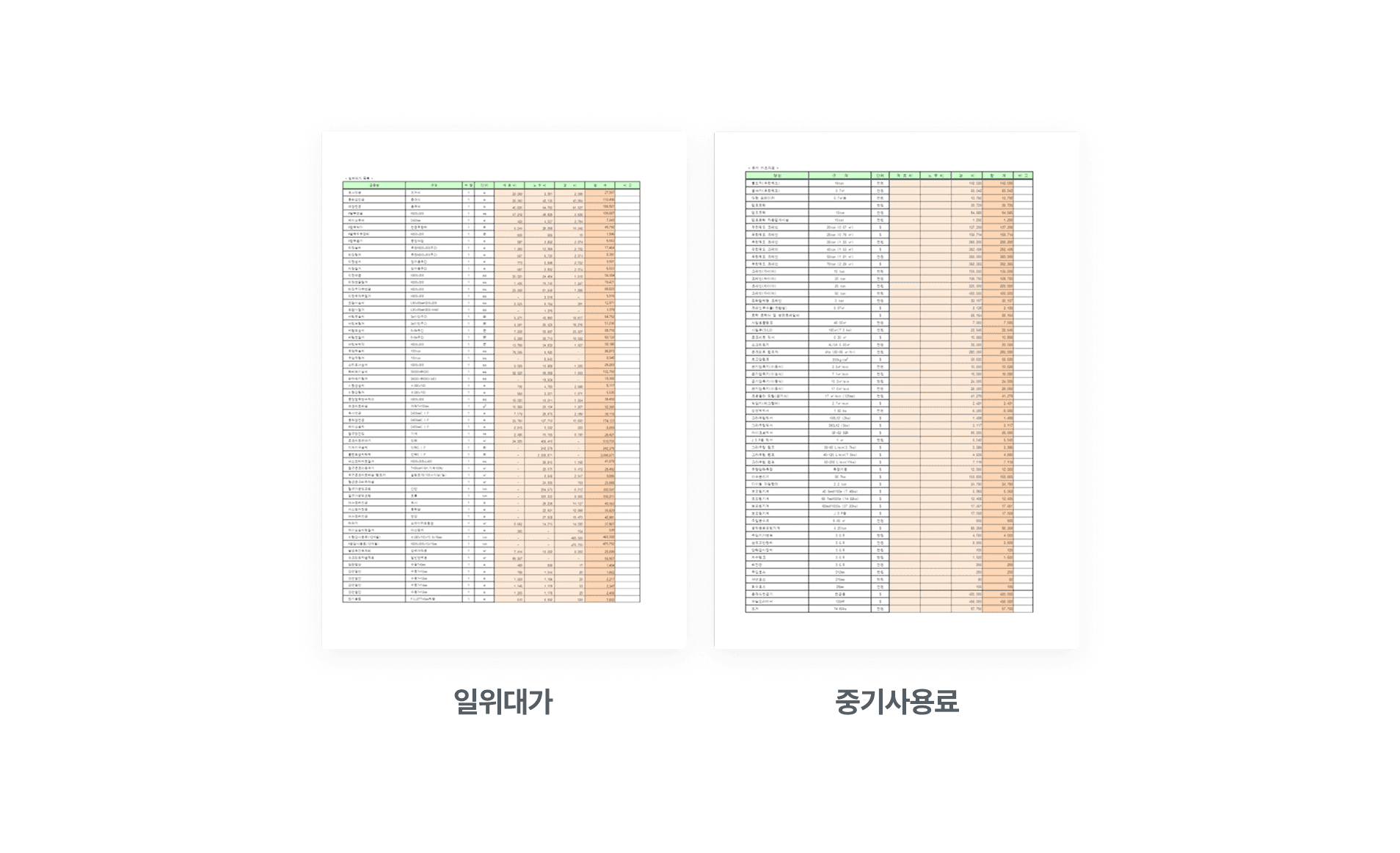

Proposta del metodo costruttivo ottimale tramite il calcolo del computo
GEOXD genera e fornisce automaticamente il computo in formato Excel, collegandolo al computo metrico che sfrutta le informazioni sugli elementi provvisionali e sugli strati. Fornisce il computo per metodo costruttivo, così da confrontare rapidamente i costi di costruzione di diversi metodi e individuare la soluzione ottimale nelle discussioni di progetto, e calcola automaticamente il prezzo unitario/base di calcolo, i costi dei materiali, la manodopera, le spese generali, il noleggio di macchinari, ecc. Esportando i dati EBS e sfruttando le informazioni sui prezzi più recenti e il database integrato, è possibile confrontare e analizzare i costi di costruzione in base alle modifiche di progetto, massimizzando l'efficienza di lavoro e generando i deliverable in modo sistematico.

Progettazione semplice delle opere provvisionali basata su CAD

Stili di muro di contenimento e sistemi di sostegno generabili con il solo Drag & Drop
GEOXD offre un ambiente di lavoro innovativo che consente di generare i disegni delle opere provvisionali con il solo tracciamento dell'asse centrale degli elementi, senza il lavoro CAD necessario per la progettazione degli elementi provvisionali. Dopo aver tracciato l'asse centrale degli elementi provvisionali sulla base della situazione CAD importata, trascinando con Drag & Drop lo stile definito è possibile generare facilmente e comodamente elementi come muri di contenimento e sistemi di sostegno, e disporre automaticamente elementi come Earth Anchor, Rock Bolt e Soil Nail.
Disposizione automatica dei sistemi di sostegno basata su CAD e funzione di modifica progettuale collettiva su sezione-pianta-sviluppo
GEOXD offre lo stesso ambiente di lavoro del CAD, permettendo a chiunque di generare o modificare facilmente e comodamente gli elementi. Inoltre, ciò su cui si lavora in pianta si collega in tempo reale al profilo longitudinale e alle diverse sezioni, garantendo un'eccellente efficienza di lavoro in caso di modifiche di progetto.

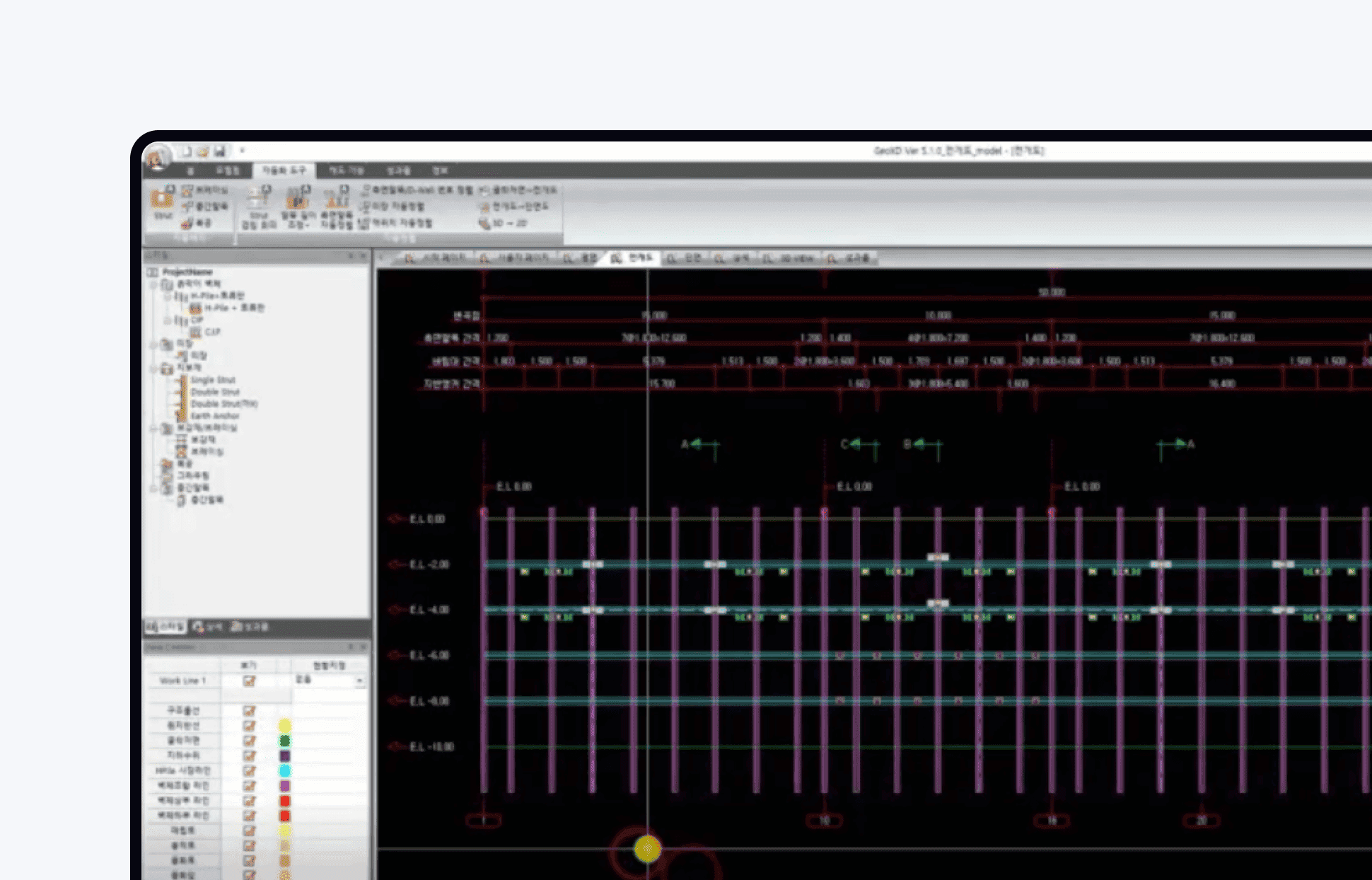

Modifica e disposizione comoda tramite strumenti di automazione e funzione Link
GEOXD, dopo la generazione degli elementi tramite gli strumenti di automazione, consente di modificarli o eliminarli liberamente tramite comandi CAD. Offre funzioni di disposizione automatica per elemento come Strut e pali intermedi, ed evita le sovrapposizioni dello Strut e allinea automaticamente pali laterali e longarine. Inoltre, in GEOXD, tramite la funzione Link, quando l'area di lavoro delle opere provvisionali cambia, la lunghezza di disposizione interna dello Strut cambia automaticamente, e con semplici comandi CAD è possibile generare, eliminare e modificare gli elementi provvisionali.
Miglioramento della produttività tramite la funzione Dual View
GEOXD, per migliorare la produttività del lavoro, offre la funzione Dual View, che separa in finestre diverse pianta, sviluppo, sezione o vista 3D per consultarle in tempo reale mentre si lavora. Grazie all'interfaccia utente differenziata di GEOXD è possibile massimizzare l'efficienza di lavoro.
Verifica intuitiva delle interferenze tramite vista 3D
GEOXD genera in tempo reale un modello tridimensionale accurato delle opere provvisionali, permettendo all'utente di comprendere in modo intuitivo dettagli importanti della struttura, come gli spigoli del muro di contenimento. Dispone di funzioni per verificare con precisione sovrapposizioni degli elementi provvisionali, errori negli intervalli dei sistemi di sostegno e nei giunti, e può verificare anche eventuali interferenze con sottoservizi circostanti. In particolare, le interferenze tra strutture interne ed esterne difficili da individuare in pianta 2D possono essere verificate chiaramente tramite la vista 3D e la funzione di controllo degli errori di modellazione, facilitando l'individuazione e la correzione degli errori di modellazione.

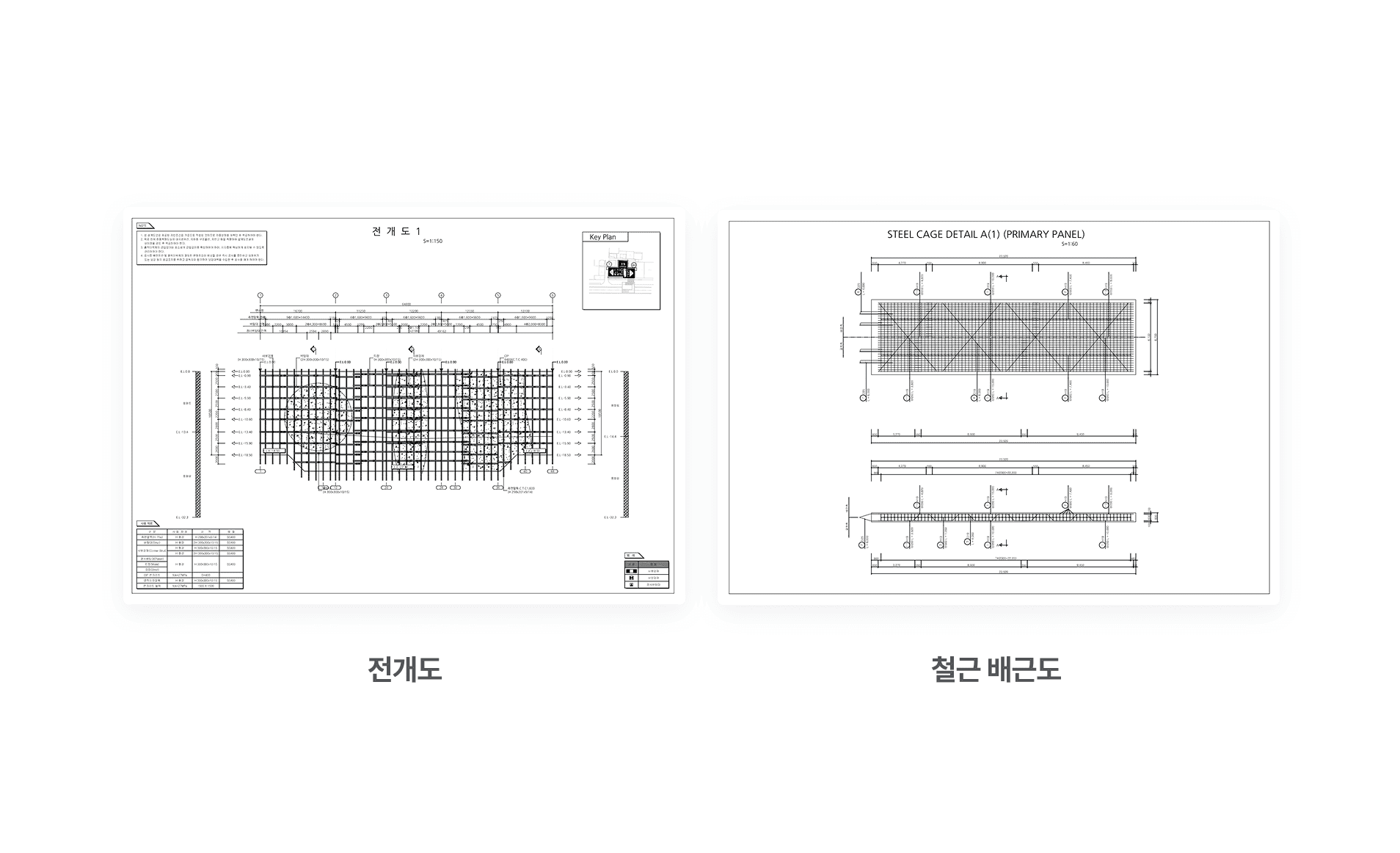

Generazione e gestione collettiva dei deliverable dei disegni di progetto
GEOXD offre, dopo la modellazione delle opere provvisionali, la funzione di generazione automatica dei disegni senza ulteriore lavoro CAD. A partire dal riepilogo di progetto, tutti i disegni per fase di scavo — schema della sequenza costruttiva, pianta, sviluppo, sezione — possono essere generati con un solo pulsante, e tramite le impostazioni del disegno è possibile specificare dal cartiglio utente alla rappresentazione di simboli e linee di quota. Inoltre, è possibile generare facilmente anche disegni di dettaglio personalizzati, inclusi disegni suddivisi e disegni delle armature.

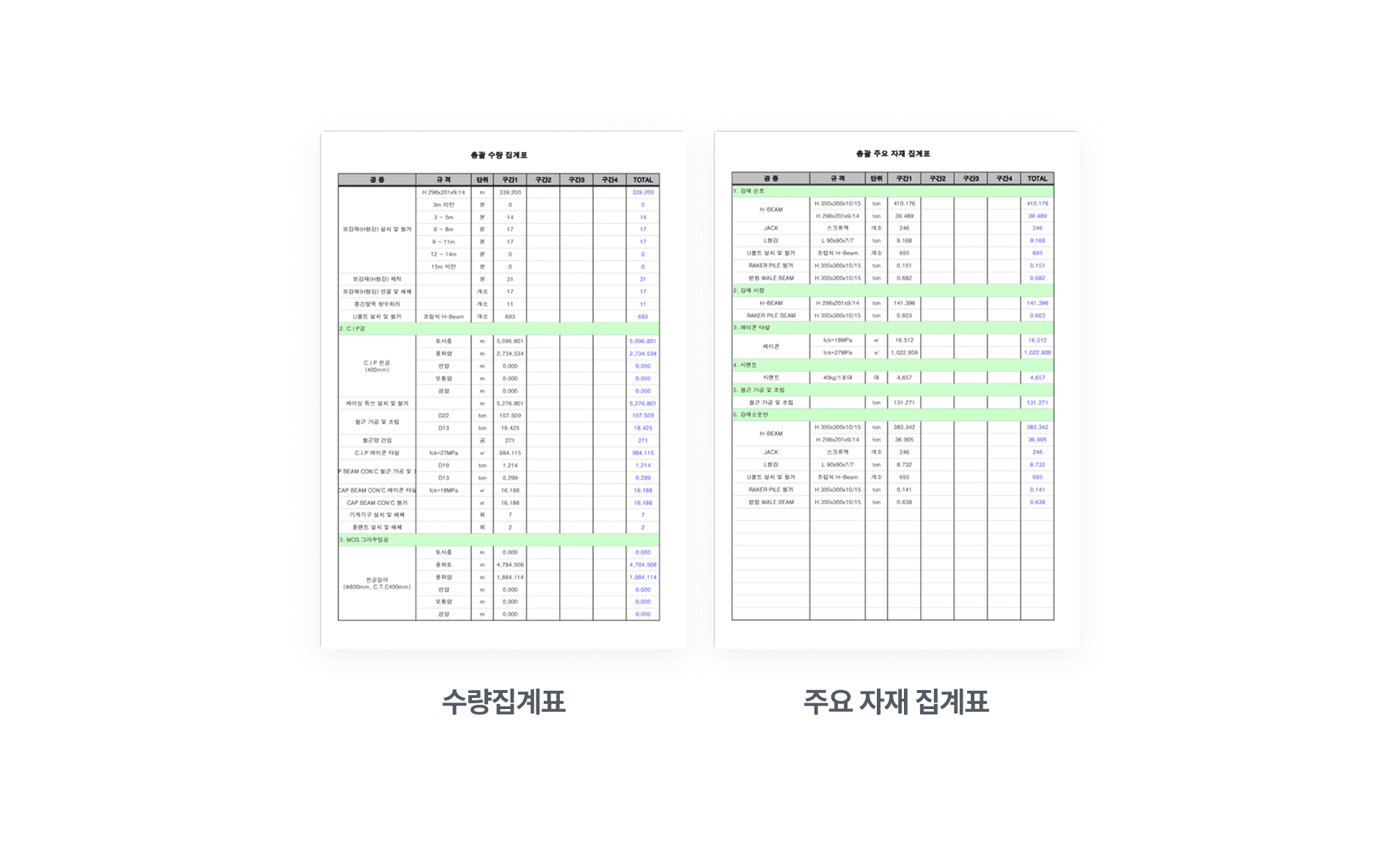

Generazione accurata del computo metrico a partire dai dati di modellazione
GEOXD consente di generare facilmente non solo il quantitativo totale e il prospetto dei materiali principali, ma anche il prospetto per tratto suddiviso in base alla WorkLine e il prospetto per metodo costruttivo applicato. Inoltre, è possibile generare senza lavoro aggiuntivo i disegni con la base di calcolo per ciascun tratto e tipo di lavorazione. Sfruttando le informazioni di forma tridimensionale è possibile calcolare con precisione il volume di movimento terra, e calcolare il volume di movimento terra longitudinale/trasversale del sito in base all'allineamento. Inoltre, tramite il disegno della situazione attuale è possibile generare anche il computo metrico delle fondazioni su pali.
Proposta del metodo costruttivo ottimale tramite il calcolo del computo
GEOXD genera e fornisce automaticamente il computo in formato Excel, collegandolo al computo metrico che sfrutta le informazioni sugli elementi provvisionali e sugli strati. Fornisce il computo per metodo costruttivo, così da confrontare rapidamente i costi di costruzione di diversi metodi e individuare la soluzione ottimale nelle discussioni di progetto, e calcola automaticamente il prezzo unitario/base di calcolo, i costi dei materiali, la manodopera, le spese generali, il noleggio di macchinari, ecc. Esportando i dati EBS e sfruttando le informazioni sui prezzi più recenti e il database integrato, è possibile confrontare e analizzare i costi di costruzione in base alle modifiche di progetto, massimizzando l'efficienza di lavoro e generando i deliverable in modo sistematico.
