MIDAS CIVIL NX | Funzionalità principali

Descrizione delle funzionalità principali

Grazie ai Wizard offerti da MIDAS CIVIL NX, è possibile generare non solo ponti ma anche diverse tipologie di modellazione come tombini e telai. In particolare, per tipologie di ponte speciali come i ponti misti in acciaio e i ponti strallati, è possibile generare modelli di simulazione con semplici input numerici. Inoltre, tramite GUI è possibile applicare e verificare tutte le condizioni di carico necessarie alla verifica della sicurezza strutturale delle opere civili.

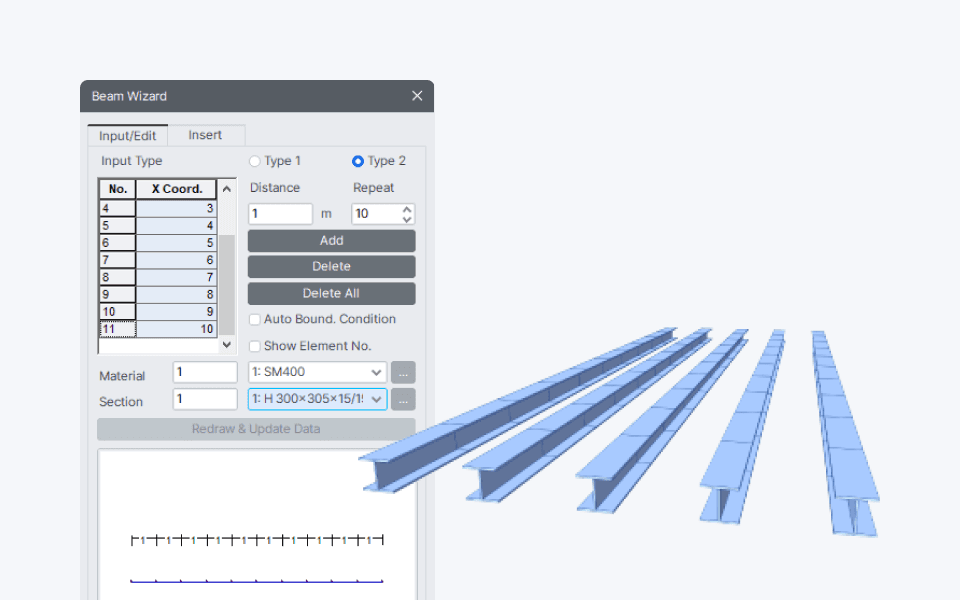

Base Structure & Cable Bridge Wizard
MIDAS CIVIL NX offre i Wizard per Base Structure (Beam, Column, Arch, Frame, Truss, Plate, Shell) e per Cable Bridge (Suspension Bridge, Cable Stayed Bridge). Il Suspension Bridge Wizard determina automaticamente la forma bidimensionale o tridimensionale e calcola contemporaneamente lo stato non sollecitato dei cavi principali e dei tiranti. Il Cable Stayed Bridge Wizard genera modelli bidimensionali considerando ponti strallati simmetrici e asimmetrici, travi reticolari e a cassone, e l'andamento longitudinale della trave di irrigidimento.

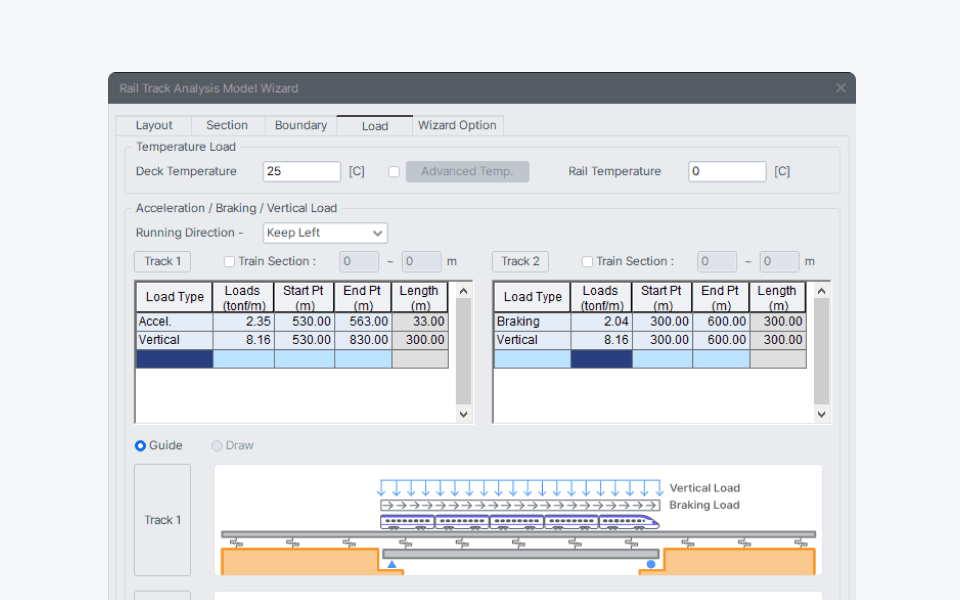

Rail Track Analysis Wizard
Genera automaticamente i modelli per l'analisi separata semplificata (Simplified Separate Analysis) e per l'analisi completa (Complete Analysis) raccomandate da UIC774-3R. Nella seconda fase dell'analisi completa, quando la sezione soggetta al carico ferroviario avanza o retrocede di una certa lunghezza, viene generato un modello per fasi che riflette le condizioni al contorno modificate; il modello con carico mobile ferroviario consente di verificare la posizione esatta in cui si genera la massima sollecitazione aggiuntiva e di generare automaticamente il modello con le condizioni al contorno e di carico applicate per ulteriori verifiche.

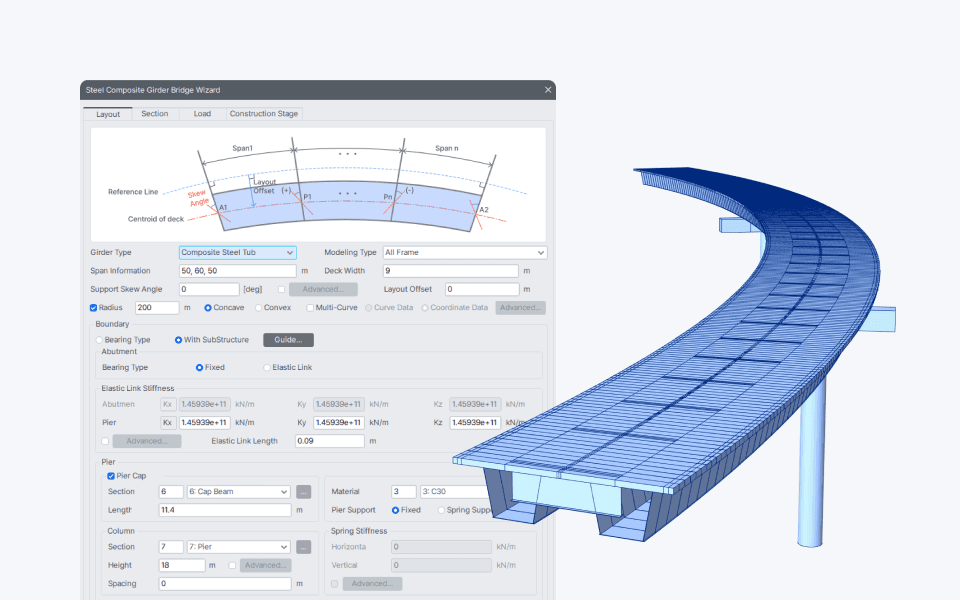

Composite Wizard
MIDAS CIVIL NX offre i Wizard Prestress Composite e Steel Composite. Grazie alla funzione Composite Wizard è possibile generare automaticamente modelli di ponti rettilinei e curvi che considerano le fasi costruttive, generare automaticamente le combinazioni di carico per la progettazione delle travi composite, verificare la costruibilità, la resistenza, gli stati limite di servizio e di fatica, redigere il report di calcolo in formato Excel e consultare tabelle in formato foglio elettronico e diagrammi dei risultati di progettazione.

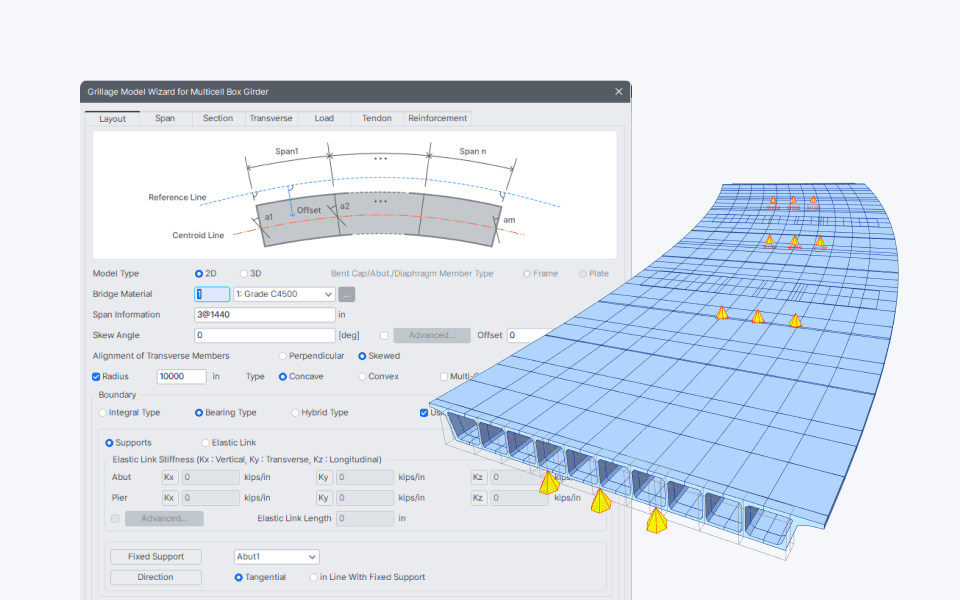

PSC Box Bridge Wizard
MIDAS CIVIL NX offre i Wizard FCM, MSS, FSM, ILM, Transverse Model e Grillage Model. Grazie a un Wizard che considera il metodo costruttivo, il tempo di modellazione di ponti a cassone PSC, incluse le fasi costruttive, si riduce drasticamente. Il Transverse Model Wizard genera automaticamente il modello di analisi trasversale a partire dal modello a telaio longitudinale e consente di definire anche carichi, tendini e armature. Il Grillage Model Wizard genera automaticamente un modello a griglia con le anime come travi principali per ponti a cassone PSC multicellulari.

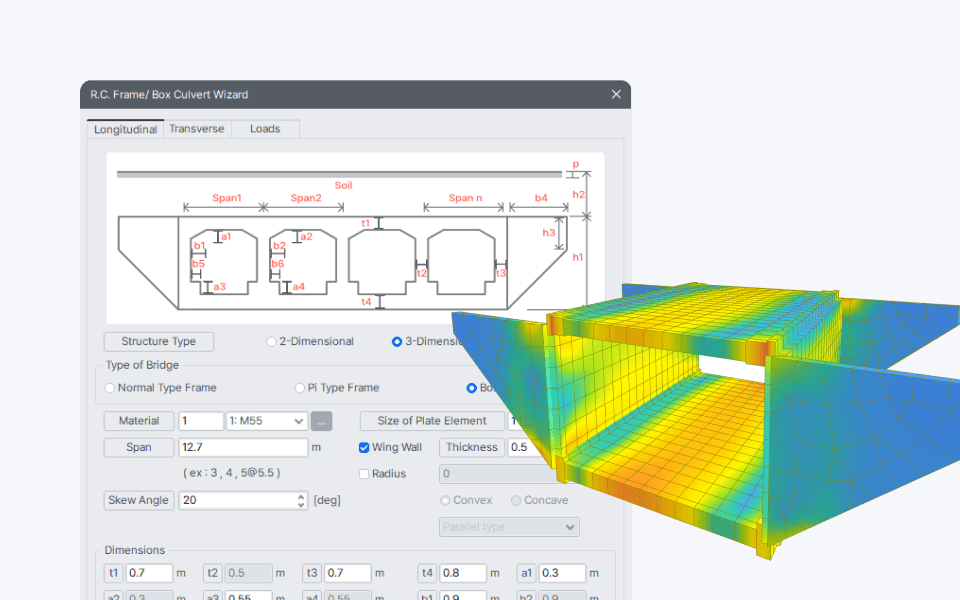

RC Structure Wizard
MIDAS CIVIL NX offre i Wizard RC Slab Bridge e RC Frame/Box Culvert. Il RC Slab Bridge Wizard genera automaticamente il modello a linee di influenza dei ponti a soletta in cemento armato inserendo solo pochi parametri. Il RC Frame/Box Culvert Wizard genera automaticamente ponti a telaio in cemento armato di tipo generale, interrato, a portale e a tombino interrato. Oltre alla struttura stessa, è possibile modellare facilmente le condizioni al contorno del terreno, la spinta delle terre, la pressione dell'acqua e altri carichi applicati alla struttura.

Modellazione semplice grazie a diversi Wizard

Funzioni specializzate per la modellazione dell'analisi strutturale civile

Descrizione delle funzionalità principali
