La progettazione delle strutture civili richiede la verifica di diverse condizioni e ambienti particolari. Offriamo funzioni di analisi specializzate uniche che consentono di eseguire la progettazione direttamente nell'ambiente MIDAS CIVIL NX, senza dover utilizzare programmi separati per considerare le proprietà del calcestruzzo e dell'acciaio. Le funzioni di analisi specializzate offerte da MIDAS CIVIL NX consentono di eseguire la progettazione in condizioni ancora più diverse.

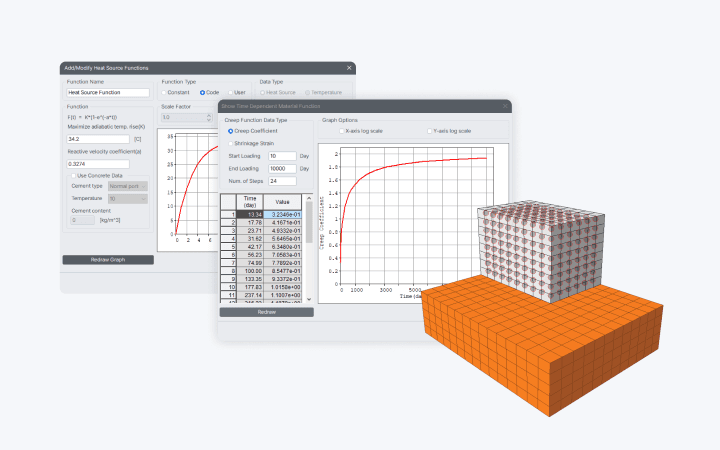

Analisi del calore di idratazione (Heat of Hydration Analysis)
Per il calcestruzzo è essenziale valutare il calore generato dalla reazione di idratazione, e in base alle dimensioni della struttura può essere necessario regolare le fasi di getto e condurre diverse verifiche sul calcestruzzo massivo. L'analisi del calore di idratazione offerta da MIDAS CIVIL NX è una funzione di analisi avanzata che consente di prevedere le fessure nel calcestruzzo massivo considerando il calore generato dalla reazione di idratazione, e permette di definire diverse funzioni di sviluppo del calore per vari tipi di cemento, considerando i valori k e α. Inoltre, offre effetti di Creep/Shrinkage, un database di sviluppo della resistenza, funzioni di sviluppo del calore integrate nel codice, la considerazione della variazione della temperatura esterna e del coefficiente di convezione nel tempo, e diverse opzioni di coefficiente di convezione in base alla presenza, al tipo, allo spessore delle casseforme, al metodo di maturazione, alla velocità del vento circostante, oltre a diverse opzioni di analisi che considerano le fasi di getto. Grazie all'analisi del calore di idratazione è possibile ottenere grafici di sollecitazione, resistenza a trazione e indice di fessurazione nel tempo, oltre ai risultati min/max/inviluppo per ciascuna fase.

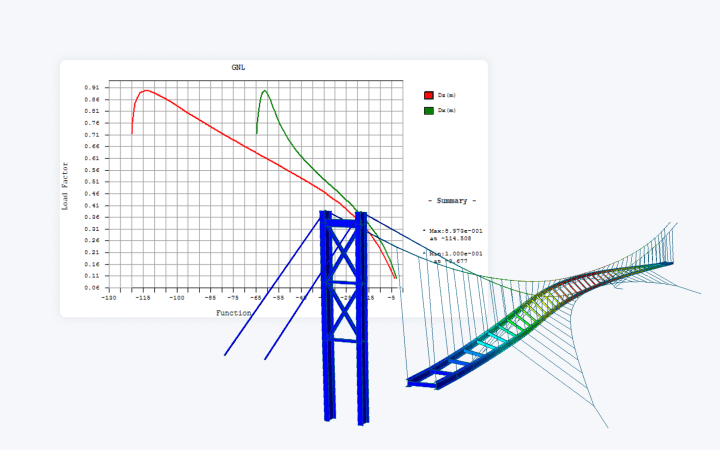

Analisi a grandi spostamenti (Large Displacement Analysis)
L'analisi a grandi spostamenti è indispensabile per riflettere la variazione di rigidezza degli elementi strutturali dovuta ai carichi agenti sulla struttura. Nell'analisi generale viene applicato il metodo di controllo del carico Newton-Raphson, mentre per problemi come Snap-Through o Snap-Back è possibile applicare il metodo di controllo dello spostamento Arch-Length. Applicando i criteri di convergenza su carico, spostamento ed energia, è possibile valutare la stabilità dei grandi spostamenti che si verificano nelle fasi di analisi per fasi costruttive.

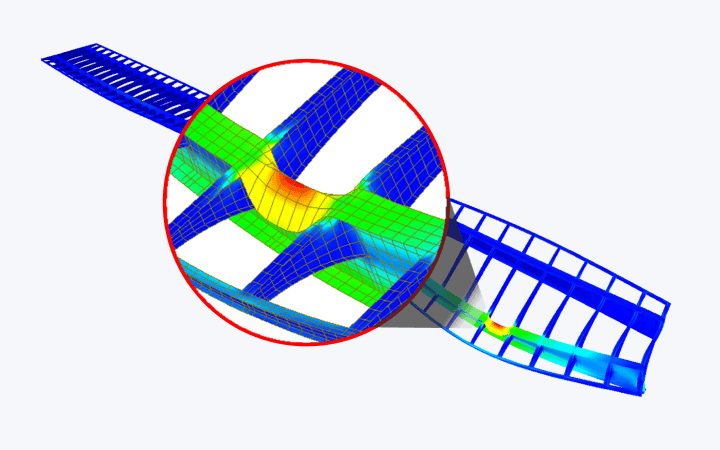

Analisi non lineare dei materiali (Material Nonlinear Analysis)
La funzione di analisi non lineare dei materiali consente di analizzare la deformazione permanente o irreversibile delle strutture in cui si verifica un comportamento plastico del materiale. È possibile analizzare l'effetto della risposta e verificare la zona plastica in relazione alle caratteristiche plastiche dell'acciaio e alle caratteristiche di plasticità e fessurazione del calcestruzzo. Considerando la definizione della deformazione plastica e l'espansione e lo spostamento della superficie di snervamento, è possibile verificare i risultati dell'analisi per posizione nodale considerando i passi di carico, e tramite la funzione Layered Approach, che integra le sollecitazioni lungo lo spessore, è possibile rappresentare la non linearità dei materiali negli elementi guscio con nodi rigidi. Inoltre, grazie a un'ottima convergenza dell'analisi che considera Large Displacement e Large Rotation, offriamo un ambiente in cui è possibile eseguire simultaneamente analisi non lineare dei materiali e non lineare geometrica per l'analisi dettagliata di strutture in acciaio.

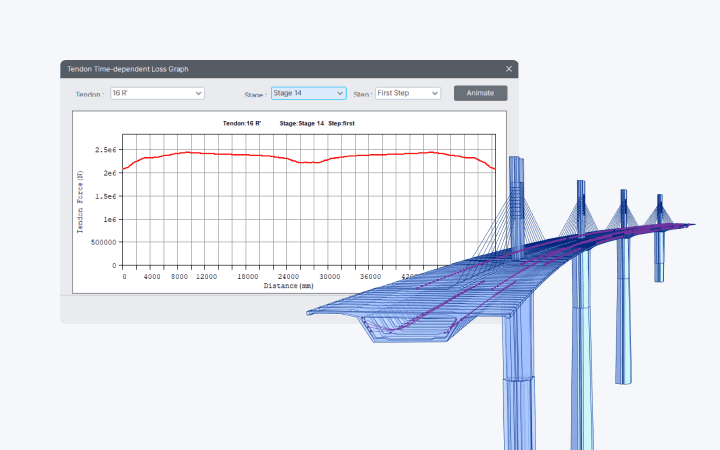

Tendon Prestress Loss dei ponti a cassone PSC
Con MIDAS CIVIL NX è possibile calcolare la perdita di precompressione dei tendini considerando la forma 3D e la curvatura. È possibile verificare in grafici e tabelle, per ciascun tendine, la perdita di precompressione a breve termine, che considera la perdita per rinculo di ancoraggio, la perdita per attrito tra tendine e guaina e l'effetto della contrazione elastica del calcestruzzo, e la perdita di precompressione a lungo termine, che considera creep, ritiro e rilassamento del tendine, oltre a consultare in formato tabellare le seguenti voci relative ai risultati dei tendini.
- - Tendon Coordinates
  - Tendon Elongation
  - Tendon Arrangement
  - Tendon Loss
  - Tendon Approximate Loss
  - Tendon Weight
  - Tendon Stress Limit Check

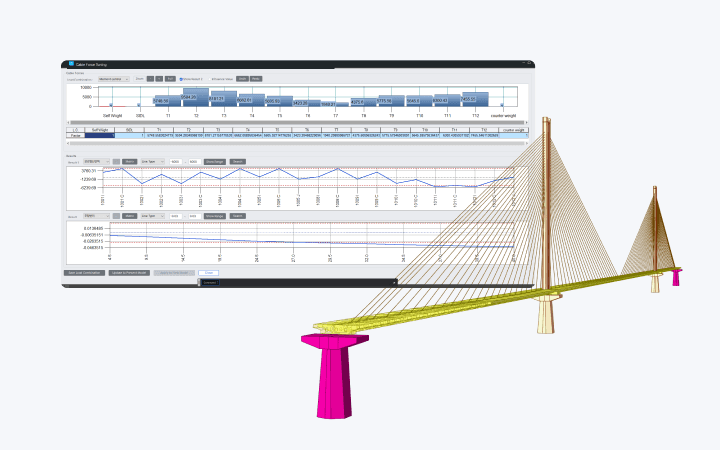

Cable Force Optimization per i ponti strallati
MIDAS CIVIL NX offre diverse funzioni necessarie per calcolare la tensione che mantiene l'equilibrio iniziale dei ponti sospesi da cavi.
- - Cable Bridge Wizard: consente di generare facilmente modelli standardizzati di ponti sospesi da cavi e di stimare in modo approssimativo la tensione per l'equilibrio iniziale e l'analisi della forma.
  - Unknown Load Factor: consente di calcolare la tensione in equilibrio con il carico permanente attraverso diverse condizioni di vincolo, come spostamenti e momenti.
  - Suspension Bridge Control Data: tramite un'analisi rigorosa non lineare, consente di aggiornare la tensione e i nodi in equilibrio iniziale, considerando i Sag Points dei cavi.
  - Cable Force Tuning: consente di regolare in tempo reale la tensione dei cavi in base alla forma e alle sollecitazioni desiderate dall'utente, senza dover eseguire analisi iterative.
  - Funzione Lack of Fit Force: dopo aver inserito solo la tensione a struttura completata, calcola automaticamente la tensione nelle fasi costruttive senza analisi inversa, consentendo l'analisi per fasi costruttive in avanti.

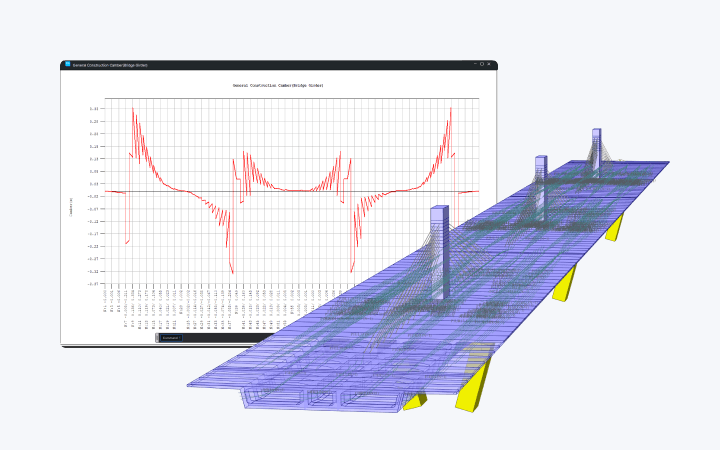

Funzione di output del diagramma di contro-freccia per la produzione e la costruzione dei ponti strallati
L'analisi dei ponti strallati gestisce la contro-freccia in base agli spostamenti che si verificano in ciascuna fase costruttiva. In genere, per i getti in opera si utilizza la contro-freccia di produzione, mentre per le strutture in acciaio o prefabbricate è necessaria la contro-freccia di costruzione. MIDAS CIVIL NX supporta la funzione di output del diagramma di contro-freccia di produzione e costruzione a partire dai risultati dell'analisi per fasi costruttive. Inoltre, è possibile verificare i risultati degli spostamenti per ciascuna fase costruttiva dopo l'applicazione della contro-freccia.
