Funciones clave

En MIDAS CIM, el refuerzo se genera automáticamente en función de la geometría del elemento de concreto, considerando especificaciones clave como el recubrimiento, la longitud de desarrollo, la extensión y los empalmes. Gracias a su enfoque paramétrico, las barras de refuerzo se adaptan dinámicamente a cualquier cambio en la forma del elemento, incluyendo información del alineamiento, sin necesidad de ajustes manuales. Esto garantiza una mayor eficiencia en el diseño y una reducción significativa de errores en la documentación estructural.

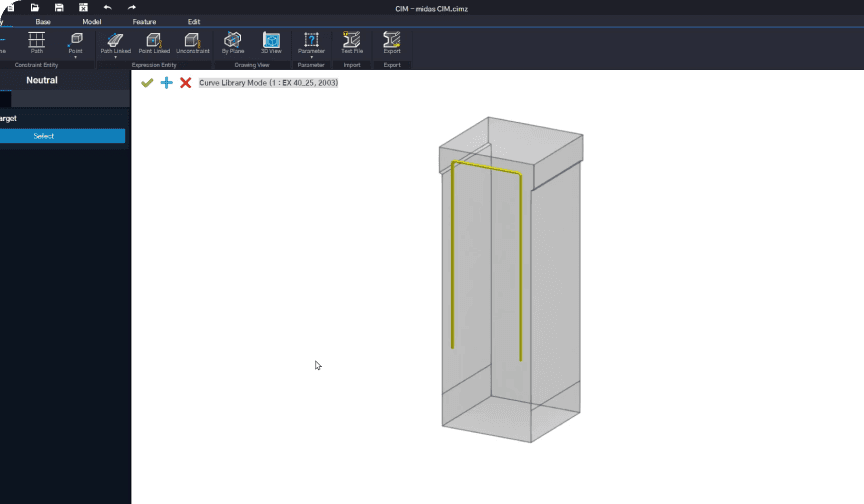

Especificaciones de armadura proporcionadas
MIDAS CIM incluye ocho configuraciones de especificaciones de armadura basadas en normativas internacionales, lo que lo hace apto para aplicaciones prácticas en diversos contextos. Además, los usuarios pueden personalizar y agregar sus propias especificaciones de acuerdo con los estándares locales. El sistema continúa ampliándose, con más especificaciones previstas para futuras actualizaciones.
- - Estados Unidos: ASTM A 615 / ASTM A 615 M
  - Corea del Sur: KS D 3504
  - Japón: JIS D 345, JIS D 390, JIS D 490
  - China: GB1499.1 HRB300, GB1499.2 HRB400

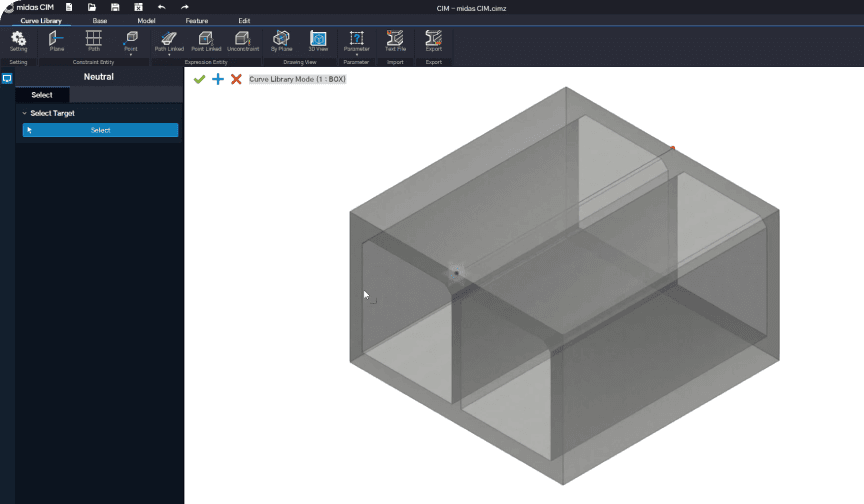

Concepto de modelado de armadura
En MIDAS CIM, la armadura se dibuja de manera tradicional basada en 2D y se coloca a lo largo del modelo 3D. La armadura dibujada de esta manera se adapta a cambios dimensionales o de información del alineamiento vial. En otras palabras, se acomoda fácilmente a alteraciones de diseño cuando se requiere.

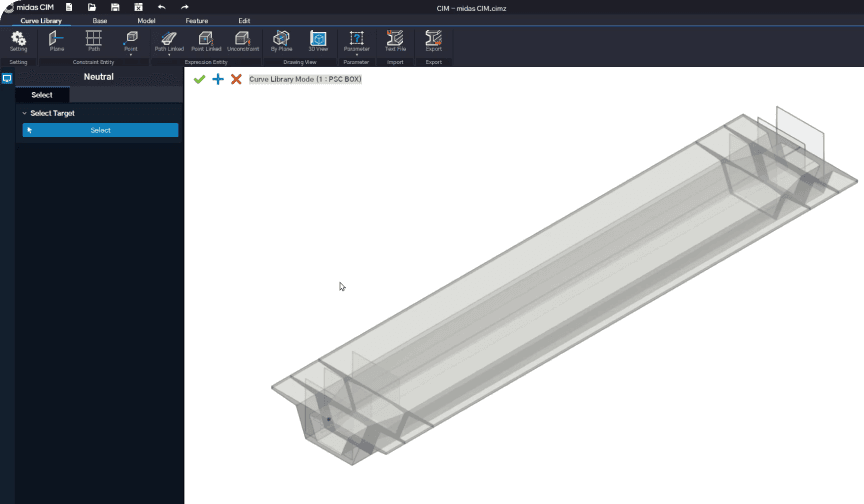

Modelado de armadura principal
Las barras principales se modelan principalmente mediante la función de Rebar Transversal. Esta función dibuja las barras en base a los bordes, permitiendo un modelado detallado que considera el grosor del recubrimiento desde el borde. Además, se puede ajustar libremente la dirección de los ganchos en los extremos de las barras. Los métodos de dibujo disponibles son los siguientes:
- - Barra recta
  - Estribo cerrado
  - Estribo circular
  - Forma libre
  - Seleccionar línea
  - Seleccionar borde de miembro

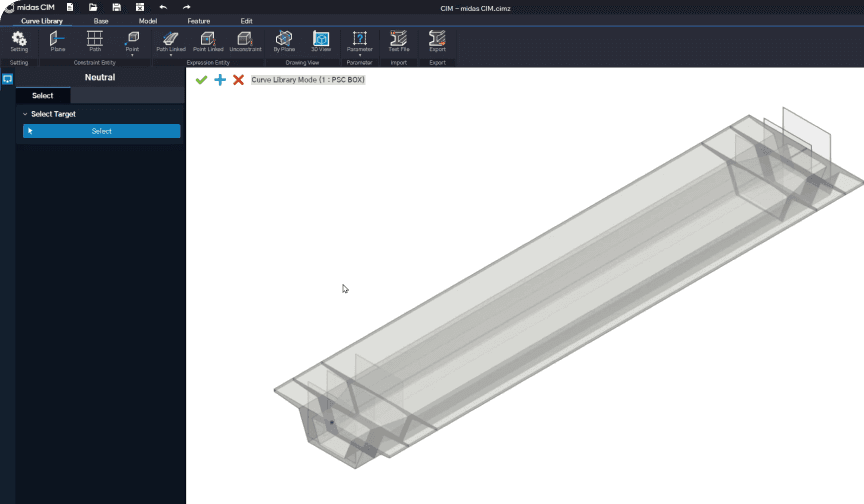

Modelado de barra de distribución
Las barras de distribución se modelan principalmente utilizando la función de Rebar Longitudinal. Estas barras se dibujan como puntos sobre las barras transversales en la sección, lo que les permite ajustarse automáticamente a los cambios en las barras transversales. El modelado detallado, como el recubrimiento de las barras, los ganchos y otros aspectos específicos, se puede aplicar de manera similar a las barras transversales. Para modelar estas barras hay dos opciones: Longitudinal Rebar y Independent Longitudinal Rebar:
- Longitudinal Rebar
  - Seleccionar barra transversal
  - 2 Puntos
  - Individual
- Independent Longitudinal Rebar
  - Forma libre
  - Seleccionar línea
  - Seleccionar borde de miembro

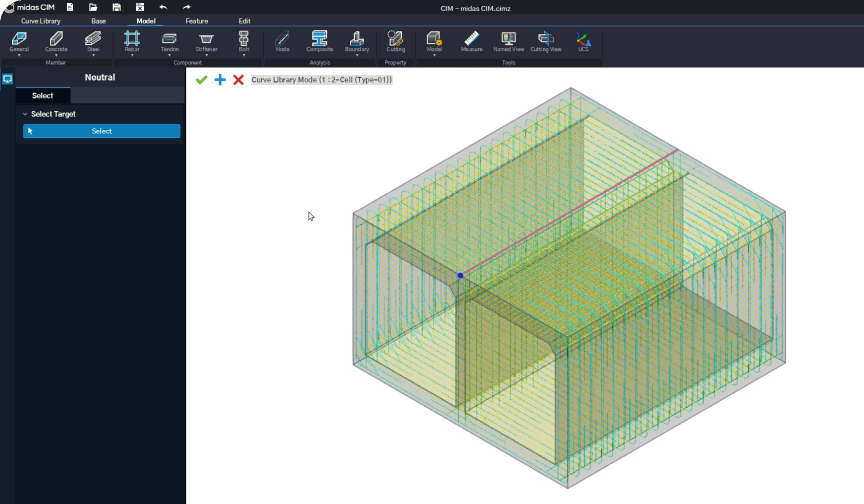

Modelado de armadura de refuerzo de cortante
MIDAS CIM puede modelar tanto refuerzo principal como refuerzo de distribución, incluyendo dos tipos de armadura de refuerzo de cortante. El refuerzo principal se modela utilizando la función Shear Reinforcement, mientras que el refuerzo de distribución se modela utilizando la función Stirrup. Permite modelar los ganchos en ambos extremos del refuerzo de cortante y crea fácilmente refuerzo de cortante completamente doblado.

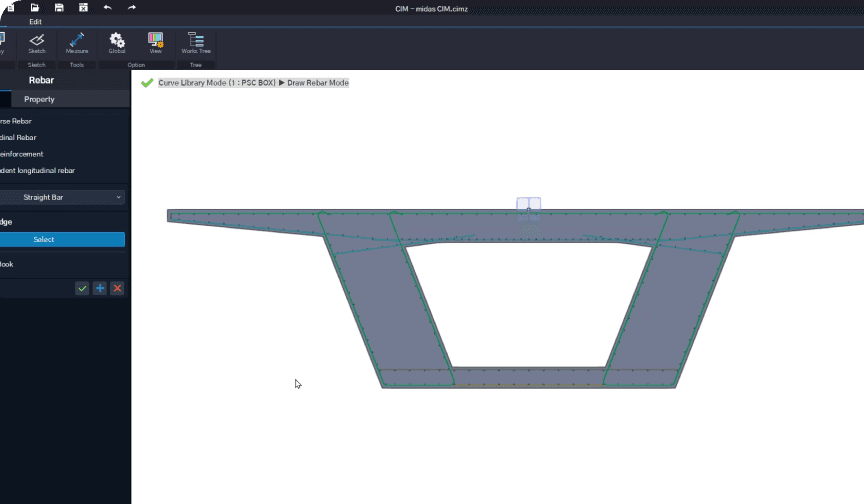

Disposición de armadura
MIDAS CIM proporciona varios métodos y reglas de disposición de armadura. Al utilizar el método y regla apropiados para la situación, los usuarios pueden obtener la forma deseada de armadura.
- Opciones de disposición de armadura:
  - Array cónico
  - Array a lo largo de ruta
  - Array de barrido
  - Cancelar array
- Disposición
  - Espaciado ajustable
  - Número de espaciado
  - Espaciado máximo uniforme
  - Espaciado de patrón
  - Definido por usuario

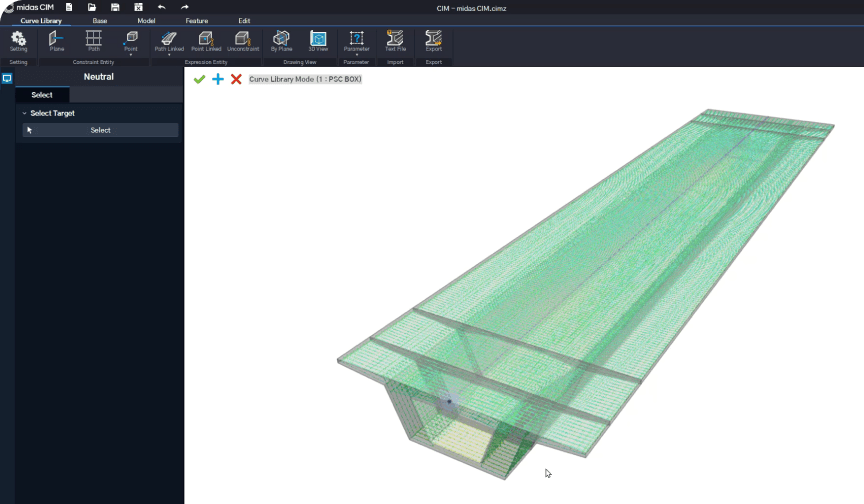

Modelado detallado de armadura
MIDAS CIM permite un modelado de armadura preciso y detallado que coincide con las condiciones del mundo real. Las propiedades de armadura incluyen espesor de recubrimiento, configuración de gancho 3D en los extremos, configuración de empalme de armadura y más, proporcionando la flexibilidad para implementar varios detalles.
