En la fase de diseño preliminar, el proceso de creación de modelos de análisis estructural para varios casos de diseño, que ocurría frecuentemente, se mejora innovadoramente. La integración con MIDAS CIVIL NX, el estándar CAE en ingeniería civil, crea un entorno de ingeniería avanzado que planifica y verifica simultáneamente la seguridad estructural en tres dimensiones, reflejando secciones transversales cambiadas en los planos.

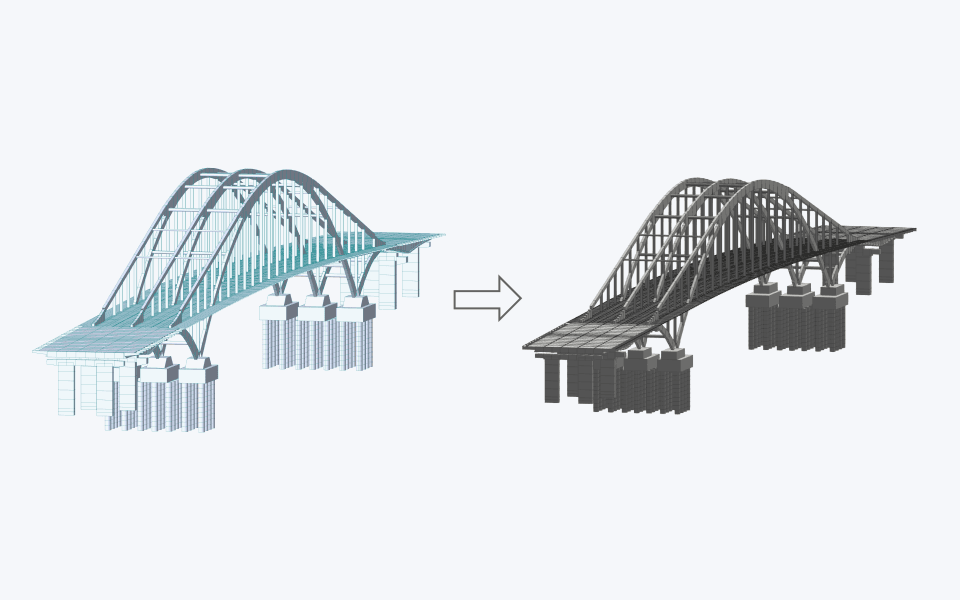

Creación de modelos de análisis para modelos 3D
Los modelos creados con MIDAS CIM pueden realizar análisis a través de la integración con MIDAS CIVIL NX. Esta integración incluye secciones transversales, materiales, condiciones de contorno e información geométrica, permitiendo una ejecución más eficiente de procesos de análisis y diseño de ingeniería.
- - Incluyendo información de sección transversal y tendón, crear un modelo MIDAS CIVIL NX que combine marcos, placas y dos elementos mixtos.

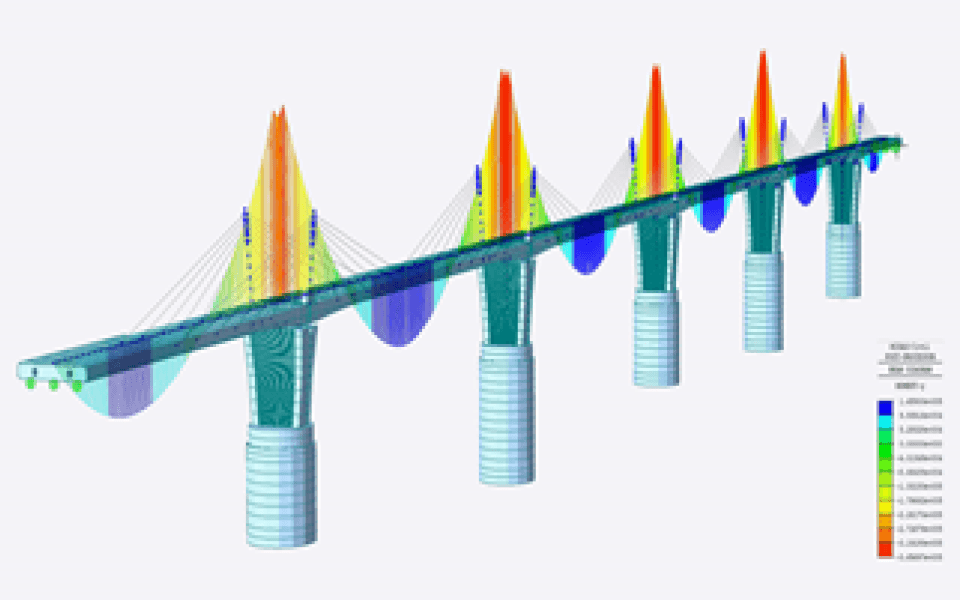

  - Crear un modelo de análisis considerando la fase de construcción y aplicar el formato de sección transversal compuesta PSC para uso en el diseño.
Creación de modelos de análisis para modelos 3D
Puede importar modelos de análisis MIDAS CIVIL NX existentes a MIDAS CIM y generar modelos 3D simples. Esto permite revisiones rápidas de tipos de puentes superponiendo el modelo 3D sobre las condiciones actuales, sin necesidad de modelar en MIDAS CIM durante la fase de planificación y diseño.
Creación de modelos parciales para análisis detallado

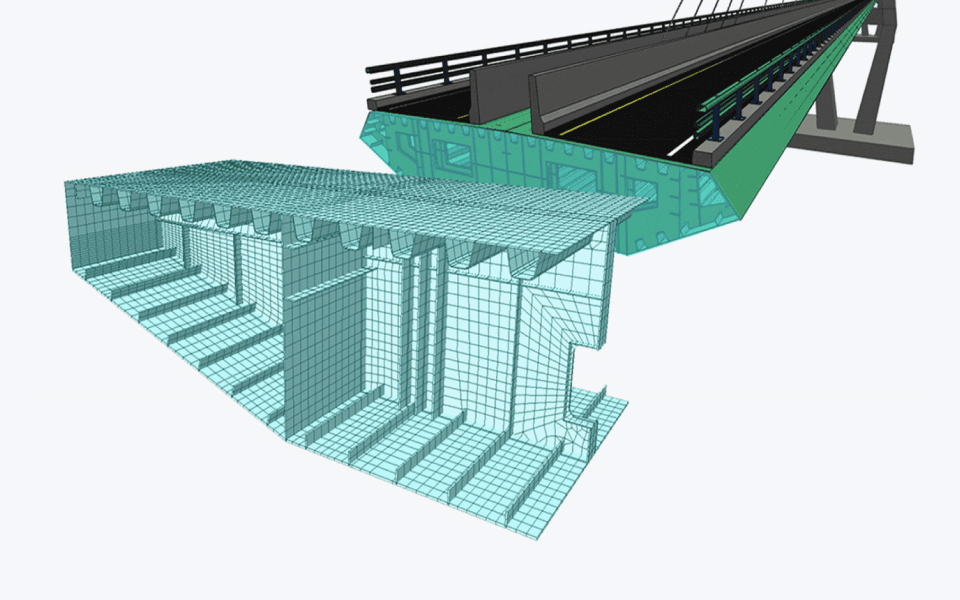

- - Puede realizar análisis detallados en MIDAS FEA NX exportando partes con concentraciones de tensión anticipadas en formato Parasolid.
  - El modelo CIM de puente de acero puede analizarse en detalle en MIDAS CIVIL NX aplicando diafragmas ensamblados con placas separadas como elementos de placa.
