MIDAS FEA NX

주요 기능

MIDAS FEA NX의 주요 기능을 만나보세요. 제품 이미지와 함께 다양한 컨텐츠들이 담겨있습니다.

다양한 프로그램과 자유로운 연동

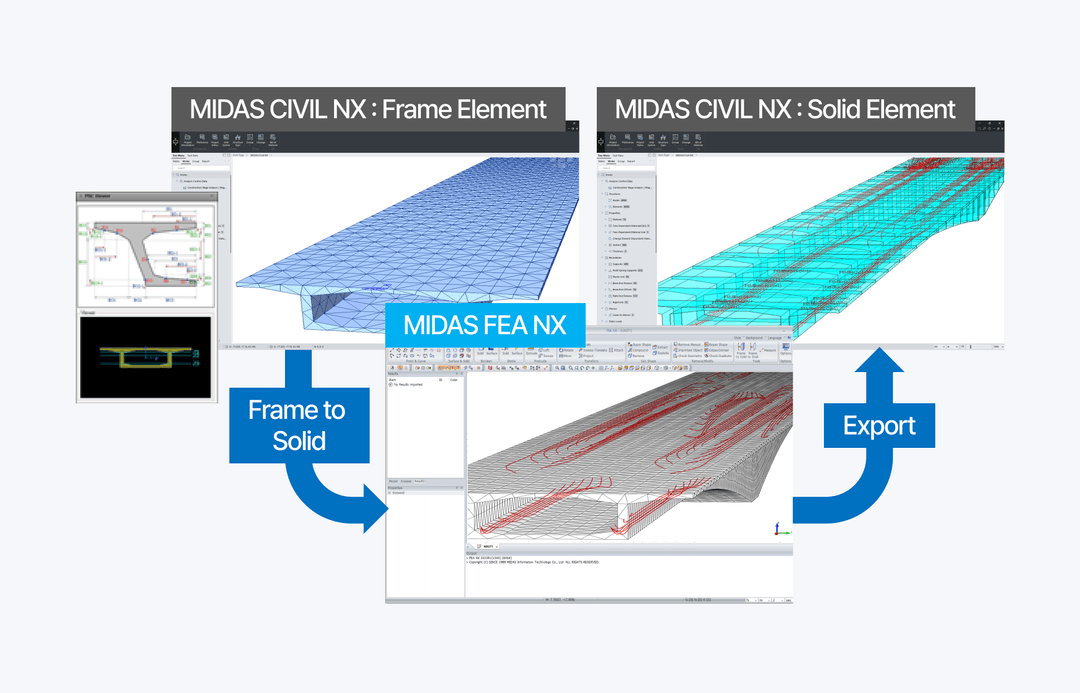

MIDAS COLLECTION과 효율적인 연동
MIDAS COLLECTION에서 제공하는 워크플로우를 가장 효율적으로 활용할 수 있도록, FEA NX에서는 MIDAS COLLECTION에서 제공하는 모든 프로그램과 연동이 가능합니다. 뿐만 아니라, 건축 및 플랜트 분야에서 사용되는 MIDAS GEN과 모델링 및 해석조건의 연동이 가능합니다. MIDAS COLLECTION을 이용해 계산된 설계안의 상세해석이 필요할 경우 FEA NX와의 연동을 통해 보다 쉽게 시뮬레이션을 수행하실 수 있습니다.

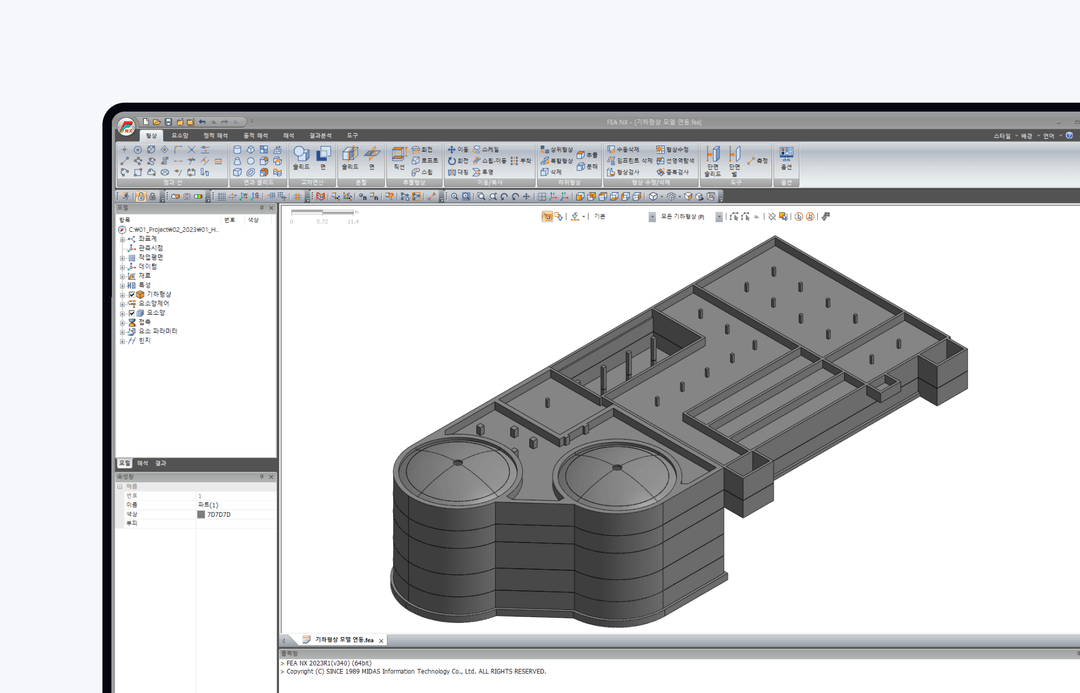

다양한 형식의 모델과의 연동(Import)
유한요소모델을 생성하기 위한 기하모델은 엔지니어의 필요에 따라 여러 프로그램을 이용해 생성되는 경우가 많습니다. FEA NX에서는 아래와 같은 다양한 형식의 모델을 Import할 수 있는 기능을 제공하고 있습니다.
- - Dxf / Dwg file
  - Parasolid / ACIS / STEP file
  - IGES / Pro-E
  - CATIA V4 / V5
  - Solidworks / Unigraphics
  - Inventor Part / Inventor Assembly

다양한 프로그램과 자유로운 연동

MIDAS COLLECTION과 효율적인 연동
MIDAS COLLECTION에서 제공하는 워크플로우를 가장 효율적으로 활용할 수 있도록, FEA NX에서는 MIDAS COLLECTION에서 제공하는 모든 프로그램과 연동이 가능합니다. 뿐만 아니라, 건축 및 플랜트 분야에서 사용되는 MIDAS GEN과 모델링 및 해석조건의 연동이 가능합니다. MIDAS COLLECTION을 이용해 계산된 설계안의 상세해석이 필요할 경우 FEA NX와의 연동을 통해 보다 쉽게 시뮬레이션을 수행하실 수 있습니다.
다양한 형식의 모델과의 연동(Import)
유한요소모델을 생성하기 위한 기하모델은 엔지니어의 필요에 따라 여러 프로그램을 이용해 생성되는 경우가 많습니다. FEA NX에서는 아래와 같은 다양한 형식의 모델을 Import할 수 있는 기능을 제공하고 있습니다.
- - Dxf / Dwg file
  - Parasolid / ACIS / STEP file
  - IGES / Pro-E
  - CATIA V4 / V5
  - Solidworks / Unigraphics
  - Inventor Part / Inventor Assembly

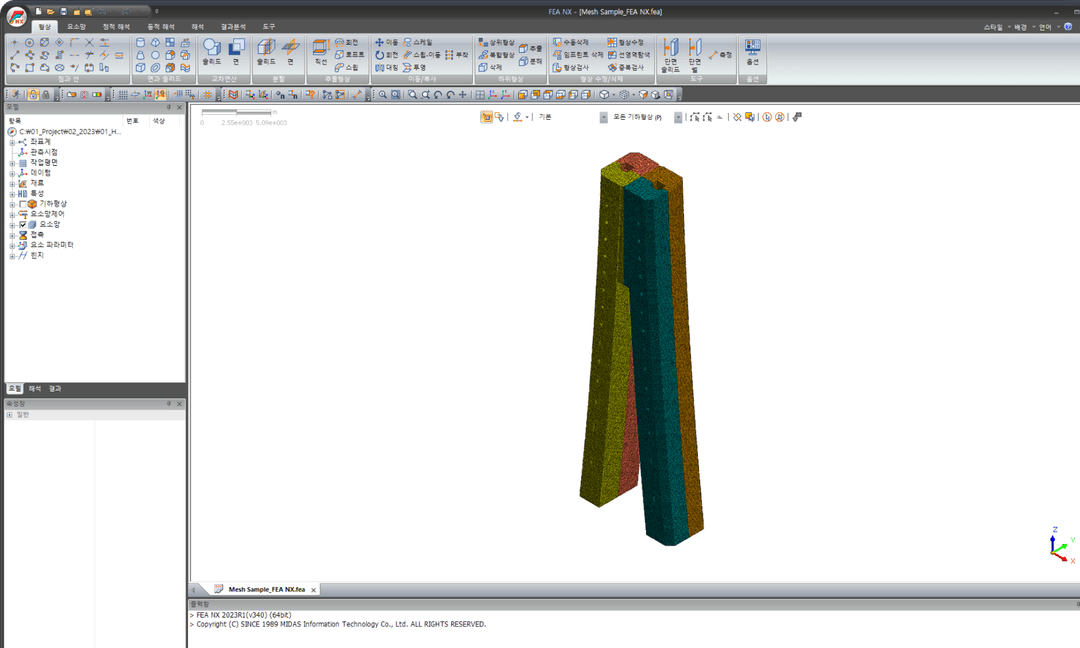

뛰어난 자동 요소망 생성

고품질의 요소망을 보다 빠르게 생성
MIDAS FEA NX는 64 bit 고성능 컴퓨팅 기술을 기반으로 새로운 프레임 워크를 적용하여, MultiCore와 EM64T, GPU, Co-processor를 적용한 병렬처리 기반의 요소망 생성 프로세스를 통해 요소 갯수에 상관없이 요소망을 생성할 수 있고, 생성 시간 역시 획기적으로 단축시켰습니다. 또한, 정형화되고 단순한 모델일 경우 삼각형요소와 사각형요소를 사용해 충분히 양질의 요소망을 생성할 수 있지만 실제 구조물은 복잡하고 비정형화된 형상을 가지고 있는 경우가 많으므로 삼각형요소와 사각형요소를 적절히 함께 사용하는 하이브리드 요소망의 생성일 필요합니다. FEA NX는 6면체 요소, 피라미드 요소, 4면체 요소, 프리즘 요소 등을 이용한 하이브리드 요소망의 생성이 가능하기에 어떠한 형상의 모델링도 양질의 요소망을 생성할 수 있습니다.

뛰어난 자동 요소망 생성

고품질의 요소망을 보다 빠르게 생성
MIDAS FEA NX는 64 bit 고성능 컴퓨팅 기술을 기반으로 새로운 프레임 워크를 적용하여, MultiCore와 EM64T, GPU, Co-processor를 적용한 병렬처리 기반의 요소망 생성 프로세스를 통해 요소 갯수에 상관없이 요소망을 생성할 수 있고, 생성 시간 역시 획기적으로 단축시켰습니다. 또한, 정형화되고 단순한 모델일 경우 삼각형요소와 사각형요소를 사용해 충분히 양질의 요소망을 생성할 수 있지만 실제 구조물은 복잡하고 비정형화된 형상을 가지고 있는 경우가 많으므로 삼각형요소와 사각형요소를 적절히 함께 사용하는 하이브리드 요소망의 생성일 필요합니다. FEA NX는 6면체 요소, 피라미드 요소, 4면체 요소, 프리즘 요소 등을 이용한 하이브리드 요소망의 생성이 가능하기에 어떠한 형상의 모델링도 양질의 요소망을 생성할 수 있습니다.

다양한 고급 해석

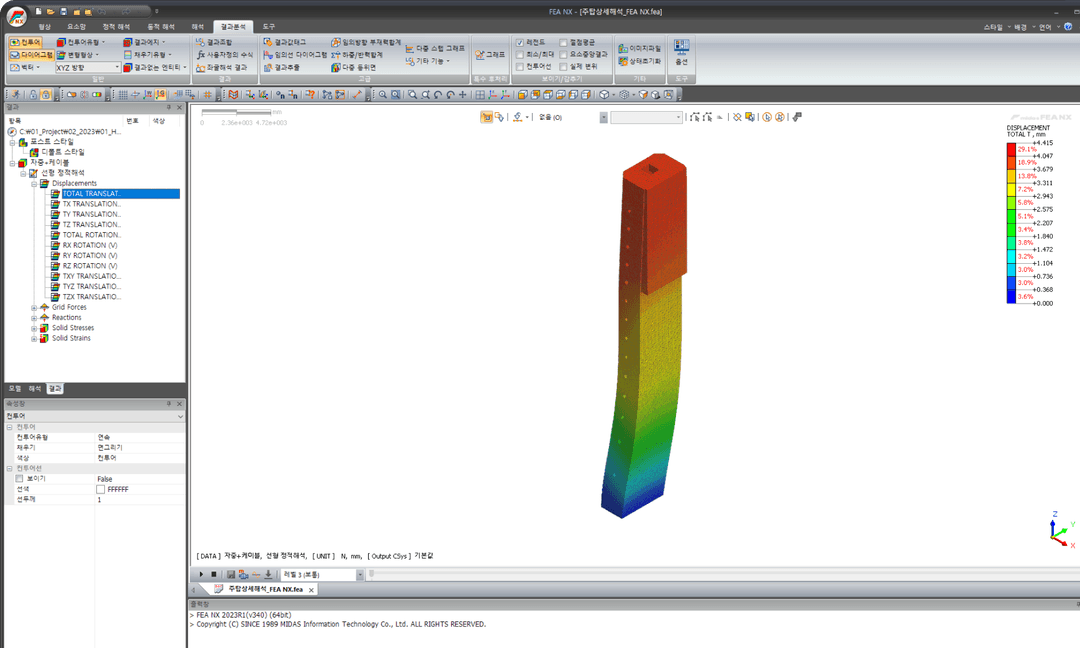

정적해석(Linear Static Analysis)
선형 정적해석은 모든 해석의 기본이 되는 해석으로 외부 하중의 작용에 대해 후크의 법칙(Hook’s Law)에 따라 거동하는 구조물의 변형과 강도적 안정성을 검토하는 해석입니다. 구조적 안전성을 검토하기 위한 모든 해석의 가장 기본이 되는 해석이며, FEA NX에서는 선형 정적해석을 수행하기 위해 필요한 재료 특성과 하중, 경계조건 등을 제공하고 있습니다. 또한, 2차원 판요소는 요소좌표계 변경없이 부재의 단력력을 확인 할 수 있습니다. 선형 정적해석을 통해 구조물의 응력 집중부분에 대한 상세한 거동을 확인하고, 응력의 집중을 방지함으로서 파손이 일어나지 않도록 하며, 균일한 응력 분포를 갖도록 불필요한 부분은 없애고 필요한 부분은 더욱 보강하는 최적설계를 유도할 수 있습니다.
기하/재료 비선형 해석(Material/Geometric Nonlinear Analysis)
선형탄성이론에 근거한 구조해석의 경우 재료의 항복 이후의 처짐과 파괴시의 극한하중 산정에 대한 정확한 해석을 수행할 수 없습니다. 구조물의 극한 상태에서 재료의 응력-변형률 관계가 비선형의 거동을 보이게 되므로 엄밀한 내하력을 평가하기 위해서는 재료의 비선형성을 고려한 비선형 해석이 필요합니다. FEA NX에서는 콘크리트 및 강재에 대한 다양한 재료비선형 특성을 구현할 수 있으며, 재료 비선형과 기하 비선형을 동시에 적용한 비선형 상세해석을 수행할 수 있습니다.

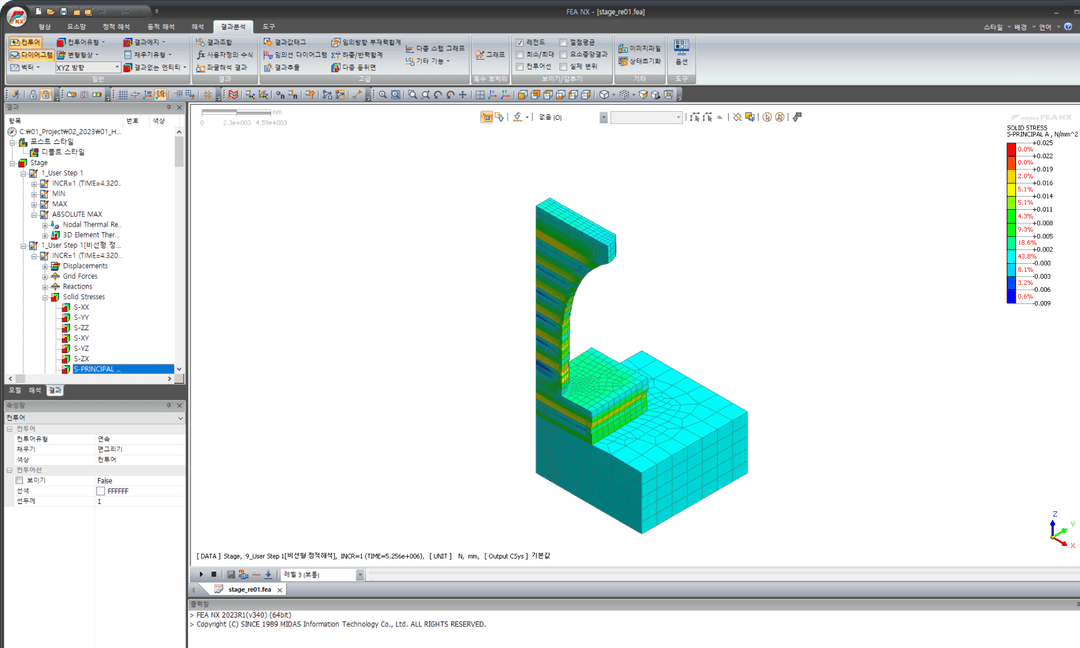

시공 단계 해석(Construction Stage Analysis)
콘크리트 재료는 시간에 따른 강도발현이 다르고, 시공 조건에 따른 하중의 작용이 다르기 때문에 콘크리트의 시간의존적 특성을 반영한 시공단계해석을 수행해야 합니다. FEA NX에서 제공하는 시공단계해석을 통해 여러 시공단계를 시뮬레이션하여 응력이 최소로 발생하는 최적의 시공단계를 구축하여 공사비 절감 및 최적의 안정성을 확보할 수 환경을 제공해 드립니다.

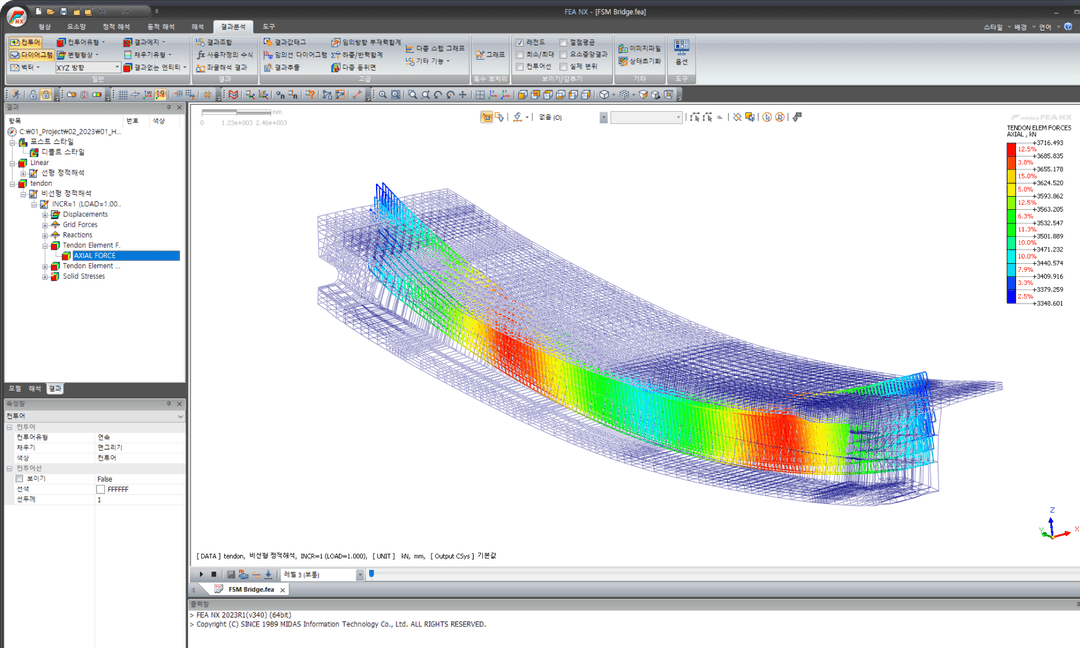

철근/텐던 해석(Reinforcement/Tendon Analysis)
콘크리트 부재 내부에 설치되는 철근과 포스트 텐션 바닥판, PSC 내부에 설치되는 텐던 등은 경제적인 구조물의 건설을 위해 많이 사용되고 있습니다. 부재 내부에 설치되는 철근과 텐던은 유한요소모델에서 고려하기에 어려운 모델로 인식되고 있으며, 철근과 텐던을 포함한 해석은 많은 시간이 필요합니다. FEA NX에서 철근 및 텐던은 Embeded Type(모재에 매립되는 형태)으로서 요소분할정보에 영향을 받지 않고 독립적인 모델링이 가능하며, 텐던의 즉시 손실(마찰, 정착구 활동) 및 장기손실(텐던이완, Creep/Shrinkage 영향)을 고려한 해석을 수행할 수 있습니다.

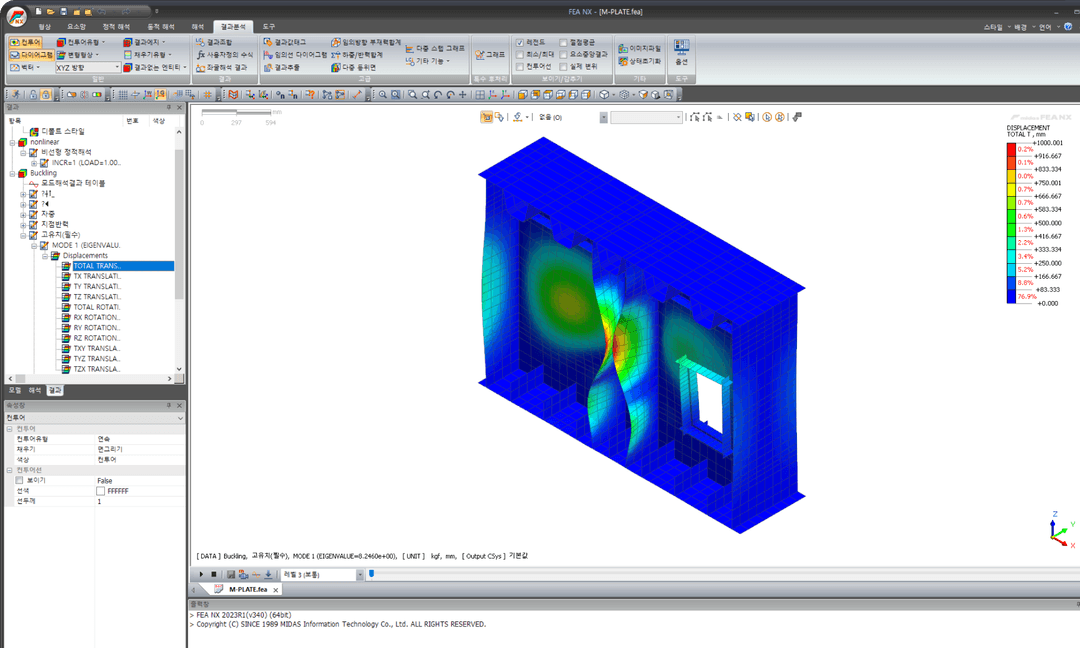

좌굴 해석(Buckling Analysis)
좌굴 해석은 구조물이 압축 강도를 초과하여 압축 힘에 노출될 때 굽히고 압축되어 충돌할 가능성이 있을 때 구조물의 동작을 평가하기 위해 수행되는 해석으로 구조물이 좌굴되는 것을 유발하는 중요한 부하를 결정하고, 변형의 모양과 패턴을 결정하는 데 사용됩니다. FEA NX에서 제공하는 좌굴해석 기능을 통해 기둥, 보, 스트럿 등의 압축 구성요소의 상세 설계를 보다 간편하게 수행할 수 있는 환경을 제공해 드립니다.

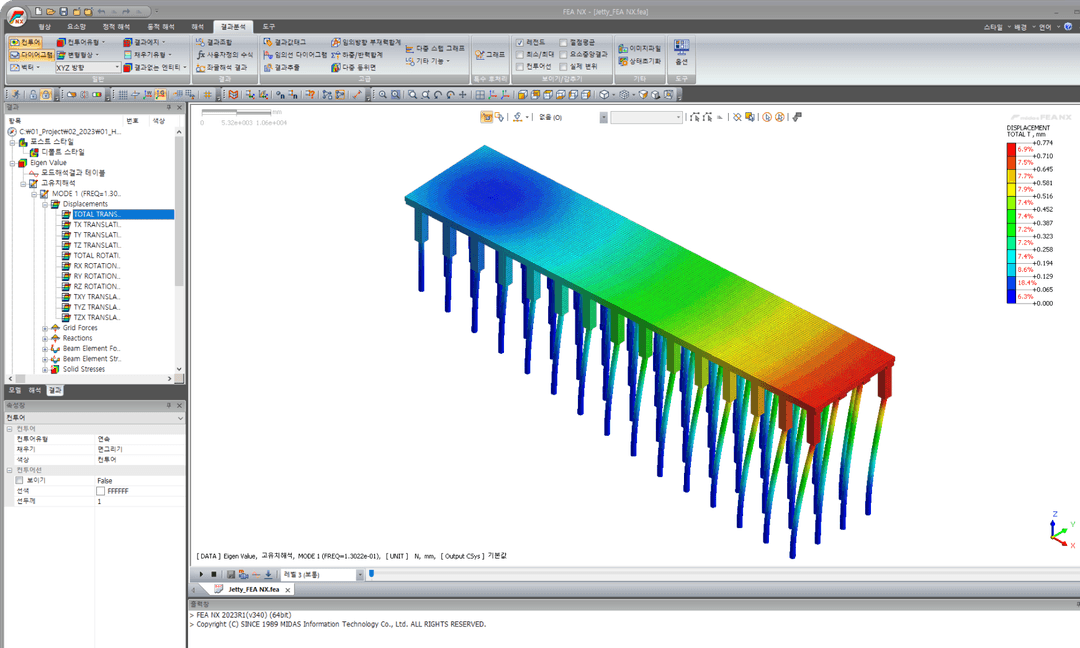

고유치 해석(Eigenvalue Analysis)
구조물 고유의 동적특성을 분석하는데 고유치해석이 필수적으로 사용되며, 구조물의 질량과 강성을 고려해 구조물의 주요한 동적특성인 고유모드(또는 모드형상), 고유주기(또는 고유진동수), 그리고 모드기여계수(Modal Participation Factor) 등을 확인 할 수 있습니다. FEA NX에서 제공하는 고유치 해석 기능을 통해 구조물의 고유모드(Vibration Modes)를 확인 할 수 있으며, 1차 모드형상(또는 기본진동형상), 2차 모드형상, …, n차 모드형상 모두를 확인할 수 있습니다.

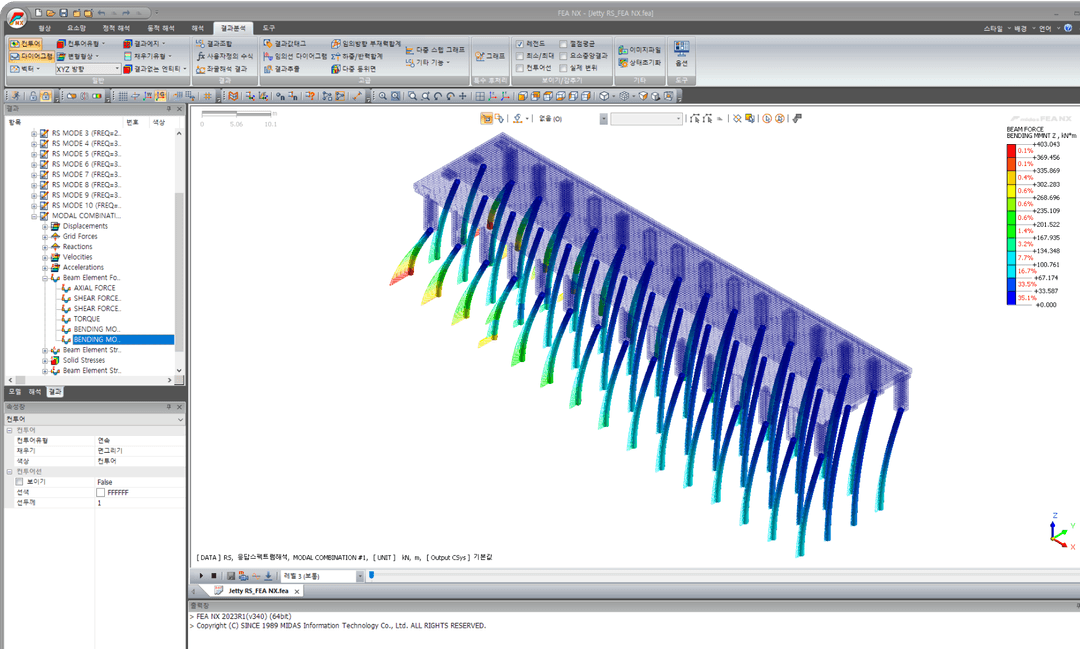

응답스펙트럼 해석(Response Spectrum Analysis)
응답스펙트럼 해석은 구조물의 최대응답을 간편하게 구하기 위하여 사용되는 내진설계 기법으로, FEA NX에서는 아래와 같이 국내외 설계기준에서 제공하고 있는 다양한 지진 응답스펙트럼을 제공하고 있으므로, 구조물에 대한 응답스펙트럼 해석을 수행 할 수 있습니다.
- - Korea (Bridge) : 한국, 도로교 설계기준
  - Japan (Bridge02) : 일본, 건물의 하중지시 및 동적해석
  - China (JTJ004-89) : 중국, 고속도로 엔지니어링을 위한 내진 설계 사양
  - KBC 2009 : 한국, 건축 구조 설계 기준 (2009), KBC 2005 : 한국, 건축 구조 설계 기준 (2005)
  - IBC2000 (ASCE7-98) : 미국, International Building Code 2000
  - UBC (1997) : 미국, UBC 97 기준
  - EURO (2004H-ELASTIC) : 유럽, 구조물에 대한 내진 설계 측정

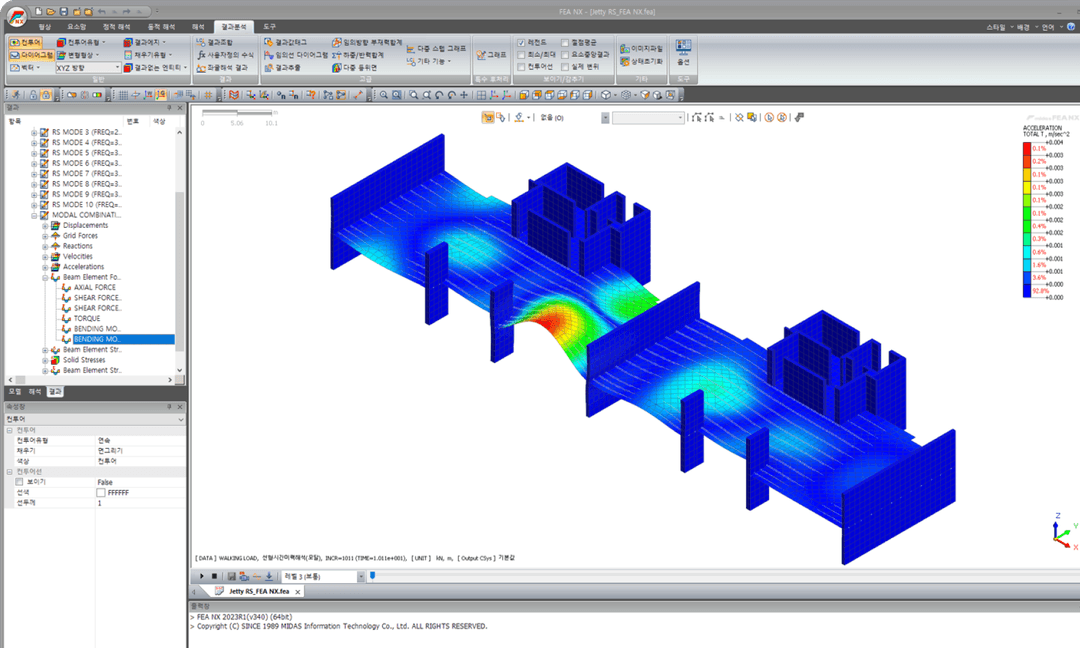

비선형 시간이력해석(Linear/Nonlinear Time History Analysis)
시간이력 해석은 구조물에 동적하중이 작용할 경우에 구조물의 동적 특성과 가해지는 하중을 사용하여 임의 시간에 대한 구조물 거동 (변위, 부재력 등)을 계산하는 해석입니다. MIDAS FEA NX에서는 시간이력해석을 위해 모드중첩법과 직접적분법을 제공하고 있으며, 각 해석법에 따른 감쇠설정 등이 가능한 환경을 제공하고 있습니다. 또한, 시간이력해중의 생성을 위한 시간함수 그래프를 사용자가 직접 설정할 수 있으며, 설계에 자주 사용되는 시간이력하중을 데이터 베이스로 제공하여 보다 간편하게 시간이력 해석을 수행할 수 있는 환경을 제공해 드립니다.

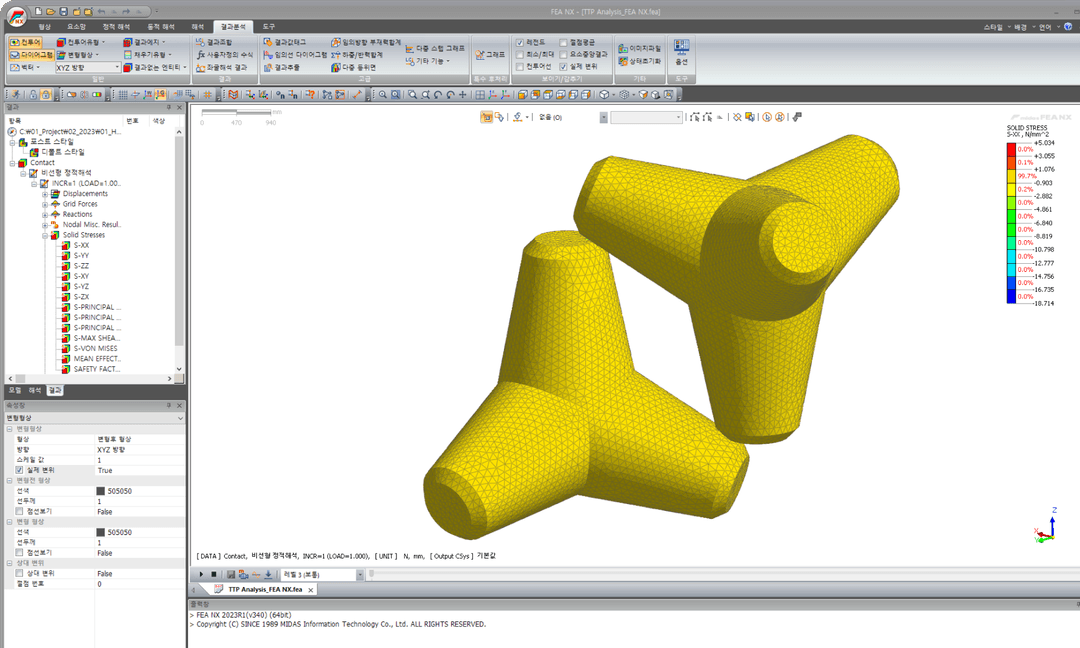

접촉 해석(Contact Analysis)
접촉해석은 볼트와 같이 인접한 두물체의 표면에서 발생하는 미끄럼(sliding)에 따라 발생하는 마찰력(frictional force)과 응력, 변형 등 접촉과 연관된 거동을 분석하는 해석입니다. FEA NX에서는 유한요소모델에서 노드(Node) 공유없이 일체거동 접촉, 일반 접촉, 양방향 미쓰러짐 접촉, 거친접촉, 파괴용접 등의 조건에 따른 접촉해석 기능을 제공하고 있습니다. 또한 노드 공유 없이 선택한 메쉬가 만나는 영역을 자동으로 검색하여 접촉면을 생성할 수 있는 자동접촉 기능을 제공하고 있으므로, 보다 편리하게 접촉해석을 진행하실 수 있습니다.

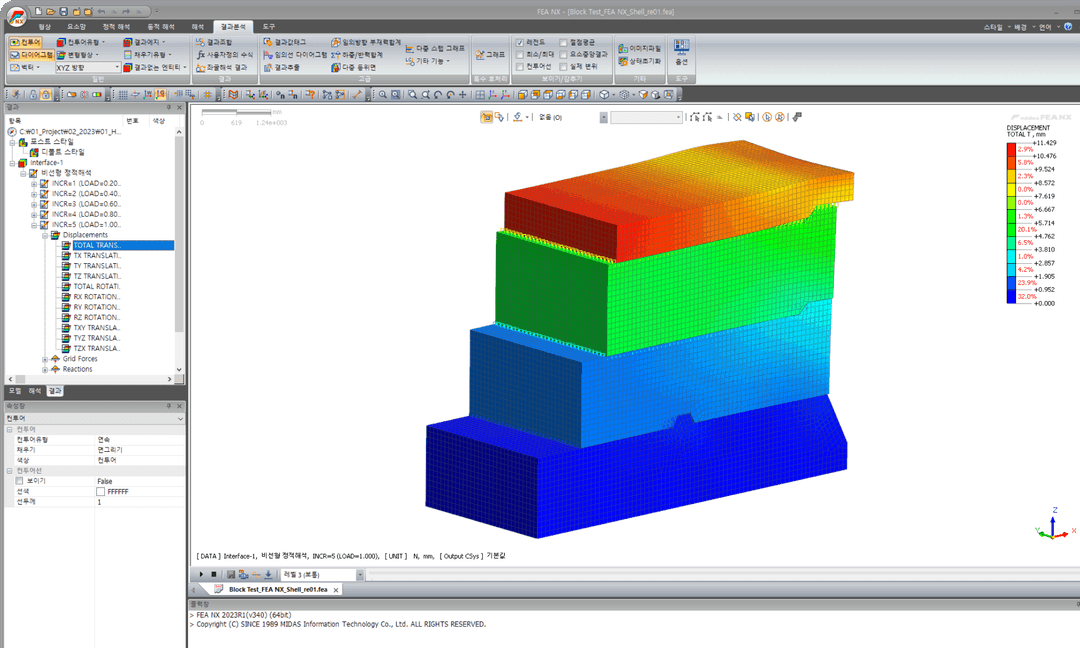

계면 비선형 해석(Interface Nonlinear Analysis)
서로 다른 재질의 접합면을 고려하는 방법에는 다양한 방법이 적용되고 있습니다. MIDAS FEA NX에서는 이질재료 접촉면의 비선형 거동을 묘사하는 Interface 비선형 특성에 대하여 이산균열(Discrete Cracking), 균열팽창(Dilatancy Crack), 부착슬립(Bond-slip), 쿨롱마찰(Columb Friction), 복합파괴모델 (Combined Crack-Shearing- Crushing)의 5가지 모델을 제공하고 있습니다. 접합면에 특성에 따른 Interface 모델 적용을 통해 구조물과 접합면의 응력 및 변위 검토를 수행할 수 있습니다.

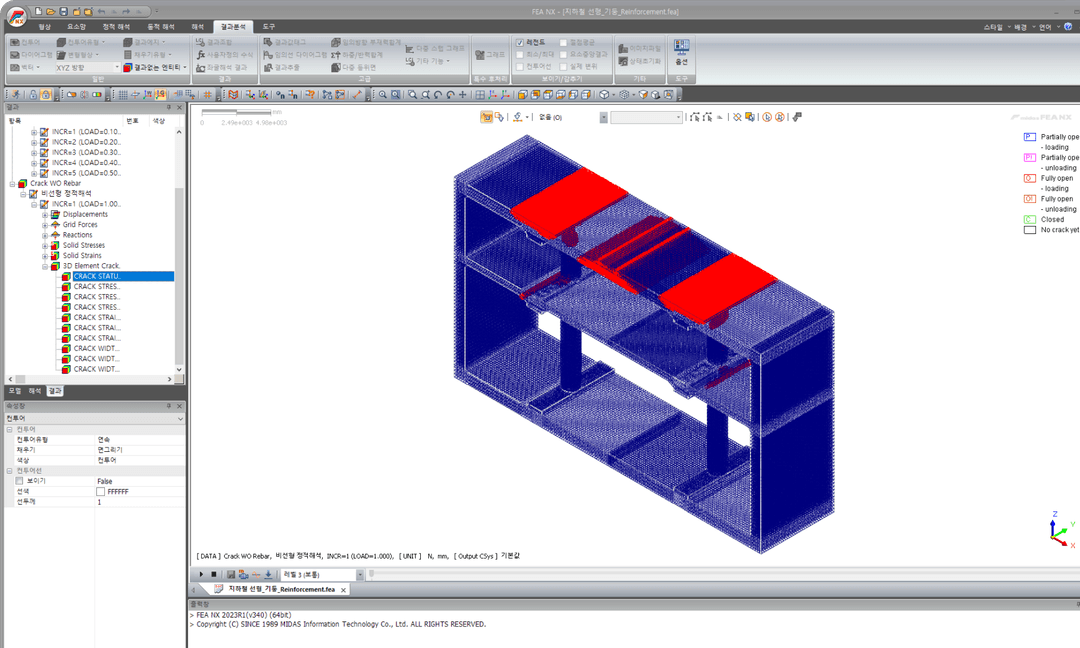

콘크리트 균열 해석(Concrete Crack Analysis)
콘크리트 구조물은 다양한 조건으로 인해 표면에 균열이 발생 할 수 있으며, 균열이 발생 할 경우 구조물의 내구성이 현저하게 저하될 가능성이 크기때문에 유한요소해석을 통한 균열의 검토가 필요합니다. MIDAS FEA NX에서는 콘크리트 균열해석을 위해 콘크리트의 취약부인 인장부분을 묘사하기 위해 Smeared Crack 모델을 제공하고 있습니다. MIDAS FEA NX에서 제공하는 균열해석 기능을 통해 균열의 발생여부, 크기, 진행방향에 대한 해석결과를 확인할 수 있으며, 콘크리트 요소 하나에서 발생할 것으로 예상되는 균열폭을 길이 단위로 출력할 수 있습니다.

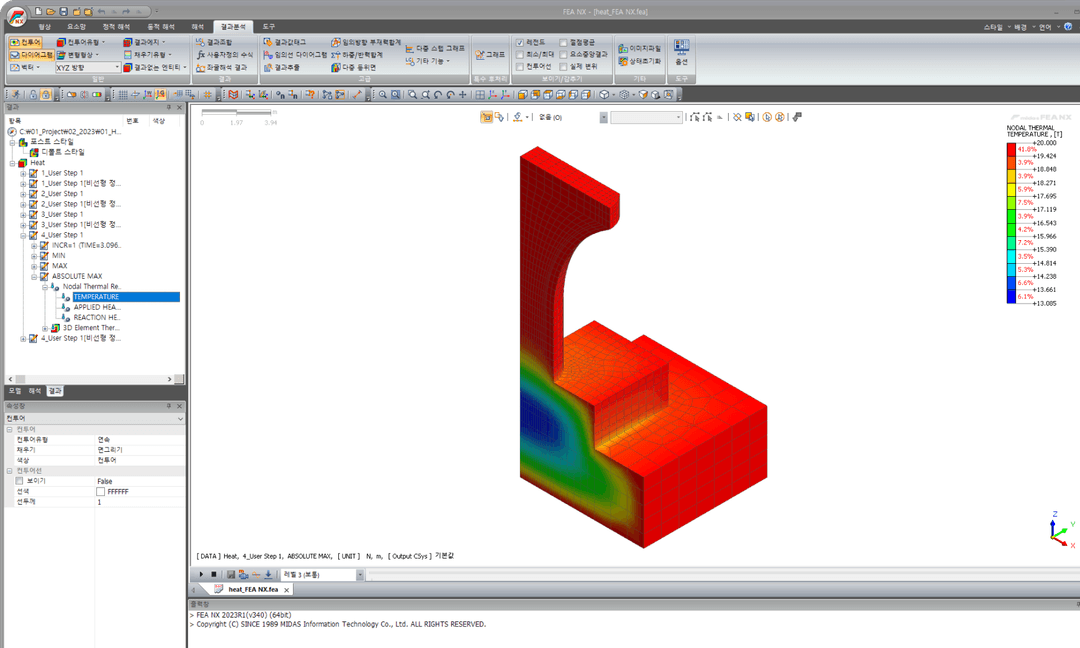

수화열 해석(Heat of Hydration Analysis)
매스콘트리트는 콘트리트 양생 중 발생하는 수화열에 따른 열응력이 부재 내부에 어떻게 분포하고 어떠한 영향을 미치는지를 검토하는 수화열 해석을 수행하야 합니다. 이러한 수화열 해석에서는 시멘트의 종류, 타설온도, 타설높이, 양생방법 등 여러 요인에 영향을 받으므로 다양한 조건에 대한 반복해석을 수행해야만 최적의 타설조건을 찾을 수 있기 때문에 번거로움이 있지만, MIDAS FEA NX를 활용하면 수화열 해석을 보다 정확하고 간편하게 수행할 수 있습니다.

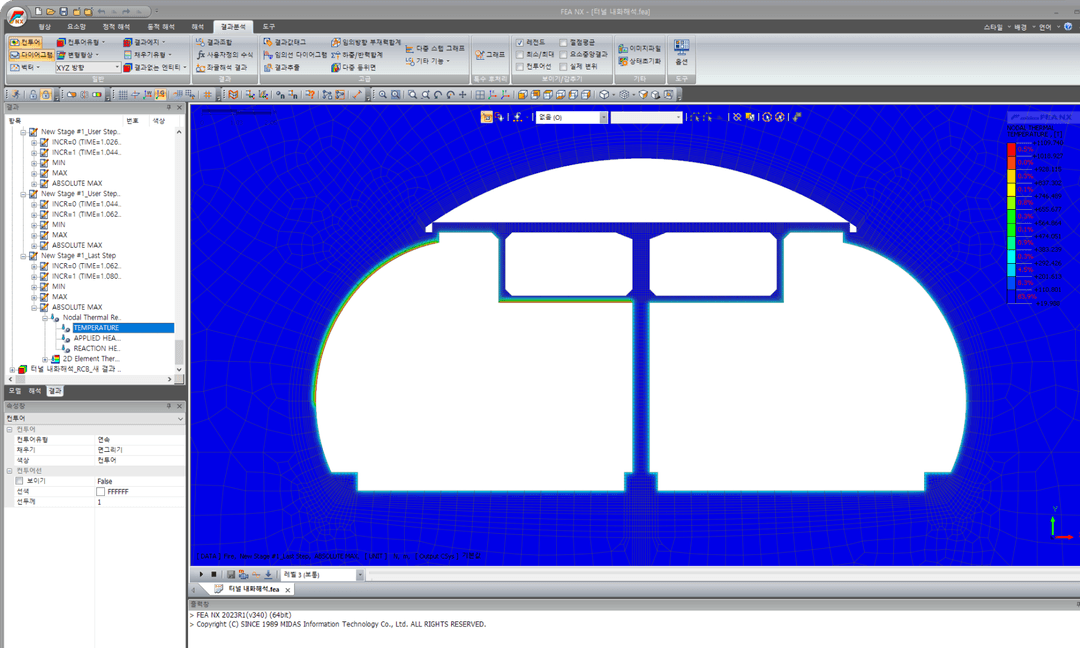

열전달 해석(Heat Transfer Analysis)
고온에 노출된 구조물은 시간에 따른 온도 변화 및 구배(gradient)가 심하게 발생합니다. 이러한 구조물의 시간에 따른 온도 분포를 계산함으로써 구조물의 열전달 특성을 파악하고, 온도 변화에 기인한 구조적 반응(변형, 응력)을 알아내기 위해 열전달(heat transfer) 해석이 필요합니다. MIDAS FEA NX에서는 온도에 따른 재료특성(강도, 비열, 연전도율 등) 변화를 고려한 비선형 해석을 통하여 고온에 노출된 구조물의 시간에 따른 온도 분포 및 열전달 특성을 파악할 수 있습니다.

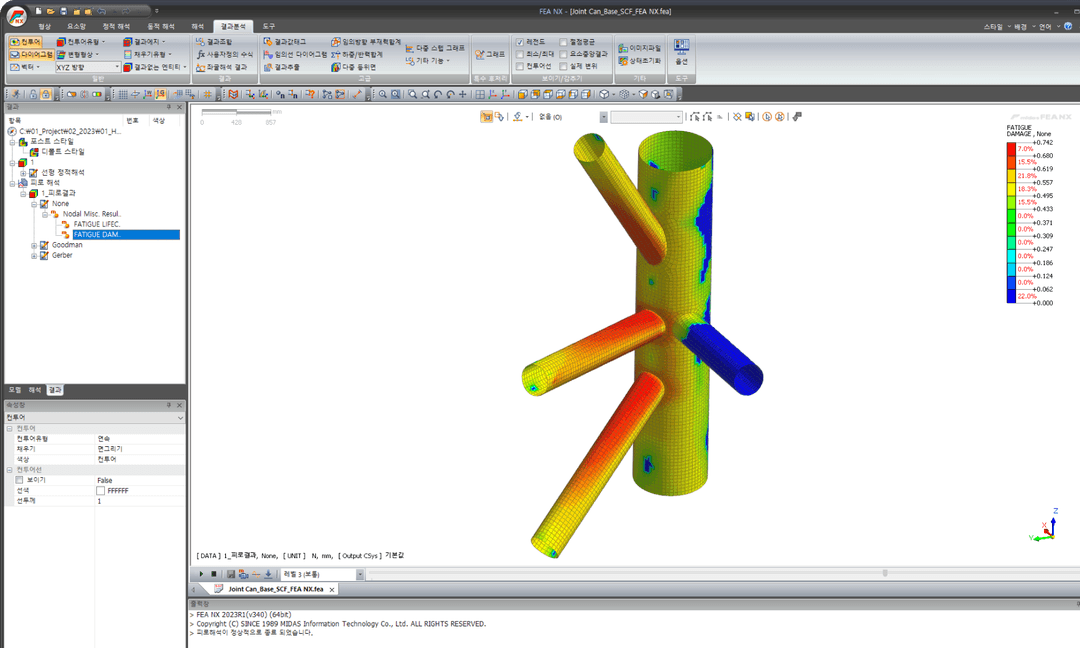

피로 해석(Fatigue Analysis)
강재 구조물은 반복적으로 작용하는 하중으로 인해 발생하는 피로응력에 따른 부재의 갑작스러운 파괴에 대한 피로 응력 검토가 필요합니다. MIDAS FEA NX에서는 구조물에 작용하는 고정하중과 활하중에 대한 정적 해석결과에 S-N Method(Stress-Life) 또는 E-N Method(Strain-Life)를 적용하여 구조물의 피로수명(피로반복회수)과 손상 정도를 평가할 수 있습니다.
