MIDAS CIVIL NX | 주요 기능

주요 기능 설명

토목구조물의 설계를 위해서는 다양한 조건 및 특수한 환경에 대한 검토가 필요합니다. 콘크리트 재료의 특성 및 강재의 특성을 반영하기 위해 별도의 프로그램을 사용할 필요 없이 MIDAS CIVIL NX 환경에서 설계를 수행할 수 있는 독보적인 특화해석 기능을 제공하고 있습니다. MIDAS CIVIL NX에서 제공하는 특화해석 기능을 통해 보다 다양한 조건에 대한 설계를 수행할 수 있는 환경을 제공해 드립니다.

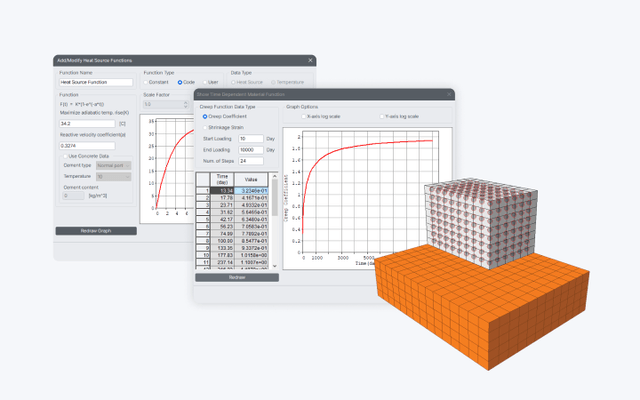

수화열해석(Heat of Hydration Analysis)
콘크리트는 수화반응에 의한 발열에 대한 검토가 필수적이며, 규모에 따라 타설단계 조절 및 매스콘크리트에 대한 다양한 검토가 필요합니다. MIDAS CIVIL NX에서 제공하는 수화열 해석은 콘크리트의 수화반응에 의한 발열조건을 고려하여 매스 콘크리트의 균열을 예측할 수 있는 고급해석 기능이며, k, α값 조건을 반영한 다양한 시멘트의 발열특성 함수 정의가 가능합니다. 또한, Creep / Shrinkage, 강도발현 DB제공 / 발열함수 Code 내장하고 있으며, 시간에 따른 외기온도, 대류계수 변화고려 및 거푸집의 유무, 종류, 두께, 양생방법, 주변 풍속 등을 고려한 다양한 대류계수 적용 및 타설 단계를 고려한 다양한 해석 옵션 제공하고 있습니다. 수화열 해석을 통해 시간에 따른 응력 / 인장강도 / 균열지수 그래프 결과 출력 및 단계별 min / max / Envelope 해석 결과 확인이 가능합니다.

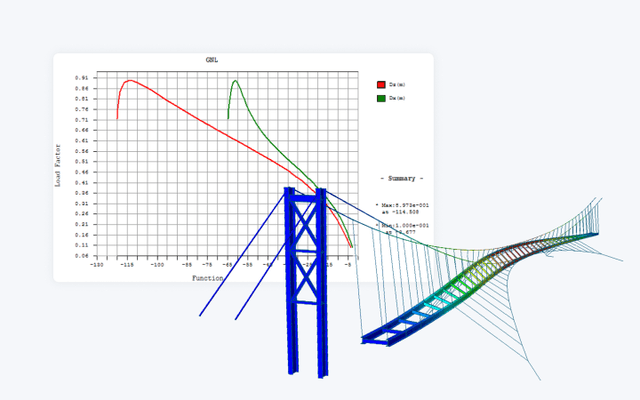

대변위 해석(Large Displacement Analysis)
대변위 해석은 구조물에 작용하는 하중에 의한 구조부재의 강성변화를 반영하기 위해 필수적으로 적용해야 합니다. MIDAS CIVIL NX에서는 일반적인 해석인 경우에는 하중제어 방법인 Newton-Raphson 방법을 적용하고, Snap-Through나 Snap-Back과 같은 문제에 대해서는 변위제어 방법인 Arch-Length 방법을 적용할 수 있습니다. 하중 / 변위 / 에너지 수렴 판단조건 적용하여 시공단계별 해석 단계에 발생하는 대변위에 대한 안정성 평가할 수 있습니다.

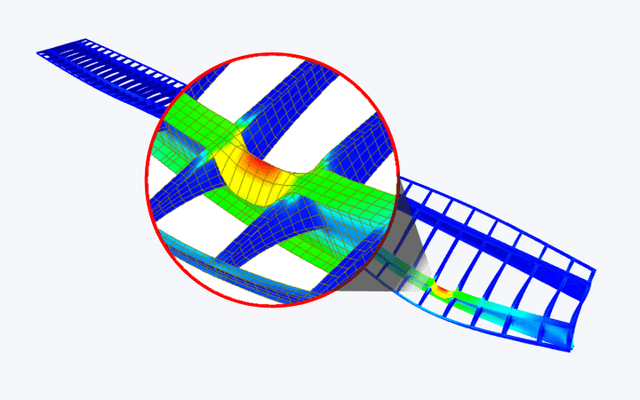

재료 비선형 해석(Material Nonlinear Analysis)
재료 비선형 해석기능은 재료적으로 소성거동이 발생하게 되는 구조물의 영구적 또는 비가역적 변형에 대한 해석이 가능합니다. 강재의 소성특성과 콘크리트 재료의 소성 및 균열 특성에 대한 응답 효과 분석, 소성영역 확인이 가능합니다. 소성변형도에 대한 정의와 항복면의 팽창 및 이동변화 고려해 하중Step이 고려된 절점위치별 해석결과 확인이 가능하고, Layered Approach기능을 이용한 두께방향 응력적분을 통해 강절점 쉘요소의 재료 비선형을 구현할 수 있습니다. 또한, Large Displacement와 Large Rotation이 고려된 양질의 해석 수렴성 제공을 통해 강구조물의 상세해석 수행을 위한 재료 비선형 및 기하비선형 동시해석이 가능한 환경을 제공해 드립니다.

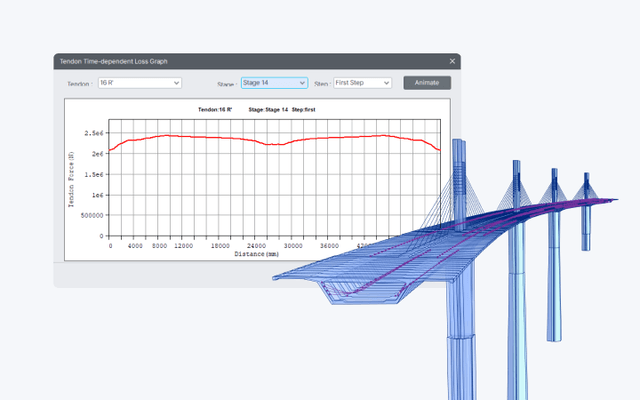

PSC 박스교의 Tendon Prestress Loss
MIDAS CIVIL NX를 통해 3D 형상 및 곡률을 고려한 텐던의 손실 계산 가능합니다. 텐던의 정착 손실, 텐던과 피복 사이의 마찰손실 및 탄성 콘크리트 수축의 영향을 고려한 단기 프리 스트레스 손실과, 크리프, 수축 및 텐던의 이완 효과를 고려한 장기 프리 스트레스 손실을 텐던 별로 각각 그래프 및 테이블에서 확인 가능 및 텐던 결과와 관련하여 아래 항목에 대해 테이블 형식으로 확인이 가능합니다.
- - Tendon Coordinates
  - Tendon Elongation
  - Tendon Arrangement
  - Tendon Loss
  - Tendon Approximate Loss
  - Tendon Weight
  - Tendon Stress Limit Check

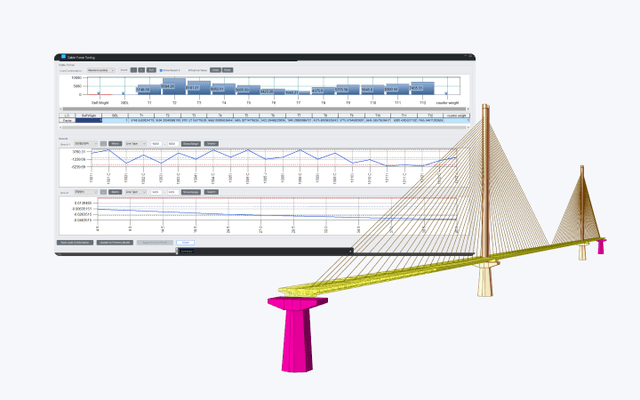

케이블 교량의 Cable Force Optimization
MIDAS CIVIL NX에서는 케이블 교량의 초기평형을 유지시켜주는 장력 산정에 필요한 다양한 기능을 제공합니다.
- - Cable Bridge Wizard: 정형화된 케이블 교량 모델링을 쉽게 생성할 수 있으며 초기평형/형상해석에 대한 장력을 개략적으로 산정할 수 있습니다.
  - Unknown Load Factor: 변위, 모멘트 등의 다양한 제약조건을 통해 고정하중과 평형을 이루는 장력을 산정할 수 있습니다.
  - Suspension Bridge Control Data: 비선형 엄밀해석을 통해 케이블의 Sag Points를 고려한 초기 평형을 이루는 장력 및 절점을 업데이트할 수 있습니다.
  - Cable Force Tunning: 사용자가 원하는 형상 및 단면력에 부합하는 케이블의 장력을 반복해석을 수행하지 않고도 실시간으로 조정이 가능합니다.
  - Lack of fit Force 기능: 완성계 장력만 입력 후에 시공단계 장력을 역해석 없이 자동으로 계산하여 순방향 시공단계해석이 가능합니다.

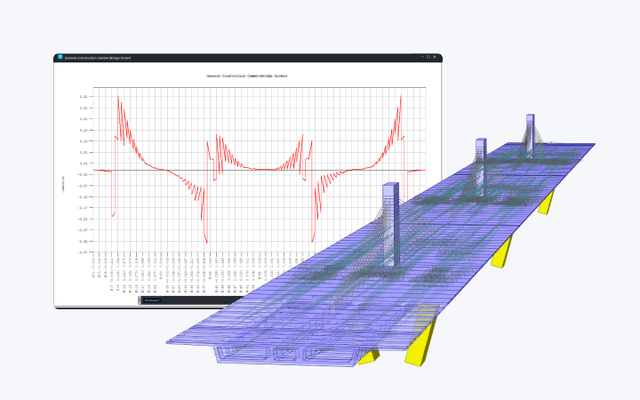

케이블 교량의 제작 및 시공 캠버도 출력 기능
사장교 해석은 각 시공단계에서 발생하는 변위를 기준으로 캠버를 관리합니다. 일반적으로 현장타설인 경우 제작 캠버를 이용하게 되며, 철골이나 프리캐스트를 이용하는 경우는 시공 캠버가 필요합니다. MIDAS CIVIL NX은 시공단계 해석 결과를 이용한 제작 및 시공 캠버도를 출력하는 기능을 지원합니다. 또한, 캠버가 적용된 후의 시공단계 별 변위 결과를 확인할 수 있습니다.
